Giá đỡ âm tường cho tấm tường tiêu chuẩn - Parametric

Lấy cảm hứng từ cái này nhưng muốn một cái cụ thể hơn: https://www.selby.com.au/av-distribution/wall-plates/wallplate-recess-box.html

Với f360, bạn có thể tùy chỉnh:

• Chiều rộng mặt bích
• Kích thước lỗ
• Độ sâu tại 2 điểm để tạo góc
• Các mảng trống bên hông [Configuration] (nếu gắn vào giá đỡ TV hoặc tương tự) để lấp đầy các mặt bên

Tùy thuộc vào độ sâu đã chọn, bạn có thể có không gian trên tường cho các đầu nối keystone hoặc các đầu vào khác (tôi đã thêm một đầu nối ăng-ten, nhưng đó là một ngàm cũ hiếm gặp nên tôi không bao gồm nó).

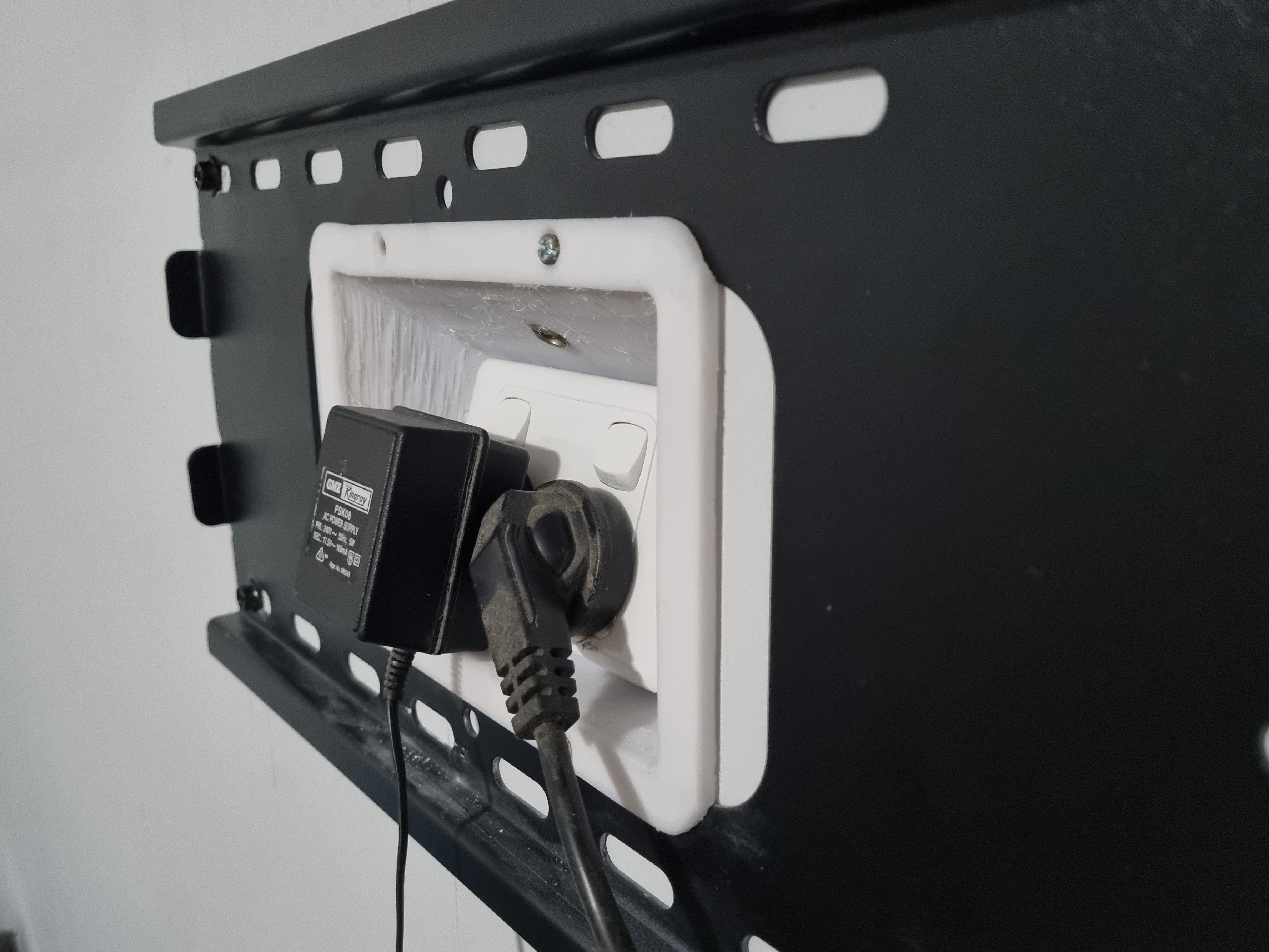

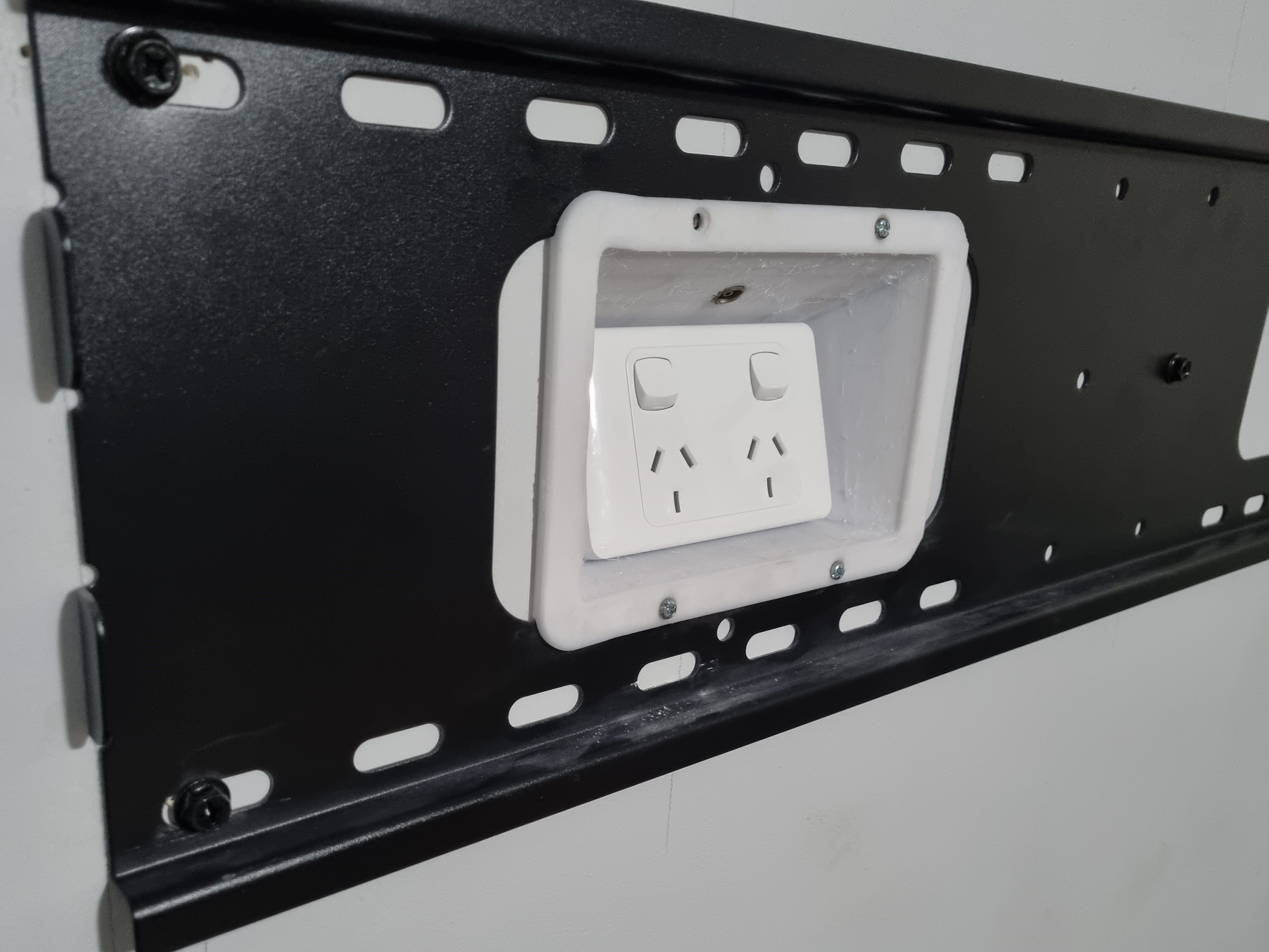

Tôi đã bao gồm một vài tệp STL với độ sâu khác nhau và kích thước lỗ 110x175. Để tham khảo, hình ảnh cho thấy độ sâu 20 (dưới cùng) - 40 (giữa) màu trắng (phiên bản trước).

Lỗ cho tấm tường được đặt lệch tâm để phù hợp với tấm tường tôi có sẵn, cần thêm một chút không gian ở một bên. nếu bạn có một cái giống như vậy, bạn có thể phản chiếu tệp STL trong prusaslicer để thay đổi bên có các phần cắt bổ sung, hãy đảm bảo chúng vẫn được in ở dưới cùng.

Lỗ tấm tường cũng được che lại bằng một mảng trống 0.5m. Điều này vừa giúp cải thiện độ ổn định của cấu trúc khi in, vừa thay thế sự cần thiết của các bộ phận hỗ trợ ở khu vực này. Với một con dao sắc, bạn có thể loại bỏ nó chỉ trong một khoảng thời gian ngắn hơn một chút so với các bộ phận hỗ trợ được tinh chỉnh hoàn hảo.. nhưng nhanh và sạch hơn nhiều so với các bộ phận hỗ trợ bị tinh chỉnh kém.

Gợi ý in:

• In ở hướng mặc định (cạnh bên trên khay in, mặt phẳng dọc) để có độ bền tốt nhất, các lỗ gắn và lỗ tấm tường được định vị để nằm trên cùng các lớp.
• Cần hỗ trợ ở mặt dưới để ổn định, có thể cần hỗ trợ ở những nơi khác tùy thuộc vào máy in.
• Nên dùng brim để hỗ trợ ổn định trong các lớp đầu.
• 4 lớp tường
• 20% infill (thực sự sử dụng rất ít infill)
• Nếu giảm chiều rộng (lỗ tường) (mặc định 160), bạn có thể cần hỗ trợ cho phần ở trên cùng.

Coi chừng các bản in xấu màu trắng, đã lâu rồi tôi không in PETG và quên giảm tốc độ in.

Tuyên bố từ chối/Cảnh báo:

• Tự chịu rủi ro khi khoan lỗ trên tường của bạn.
• Tuân thủ các quy định địa phương khi làm việc với điện.
• Dụng cụ điện nguy hiểm.
• Đừng làm như Donny Dont.

Lịch sử phiên bản

v1.1 - sửa lỗi ánh xạ chiều rộng lỗ
