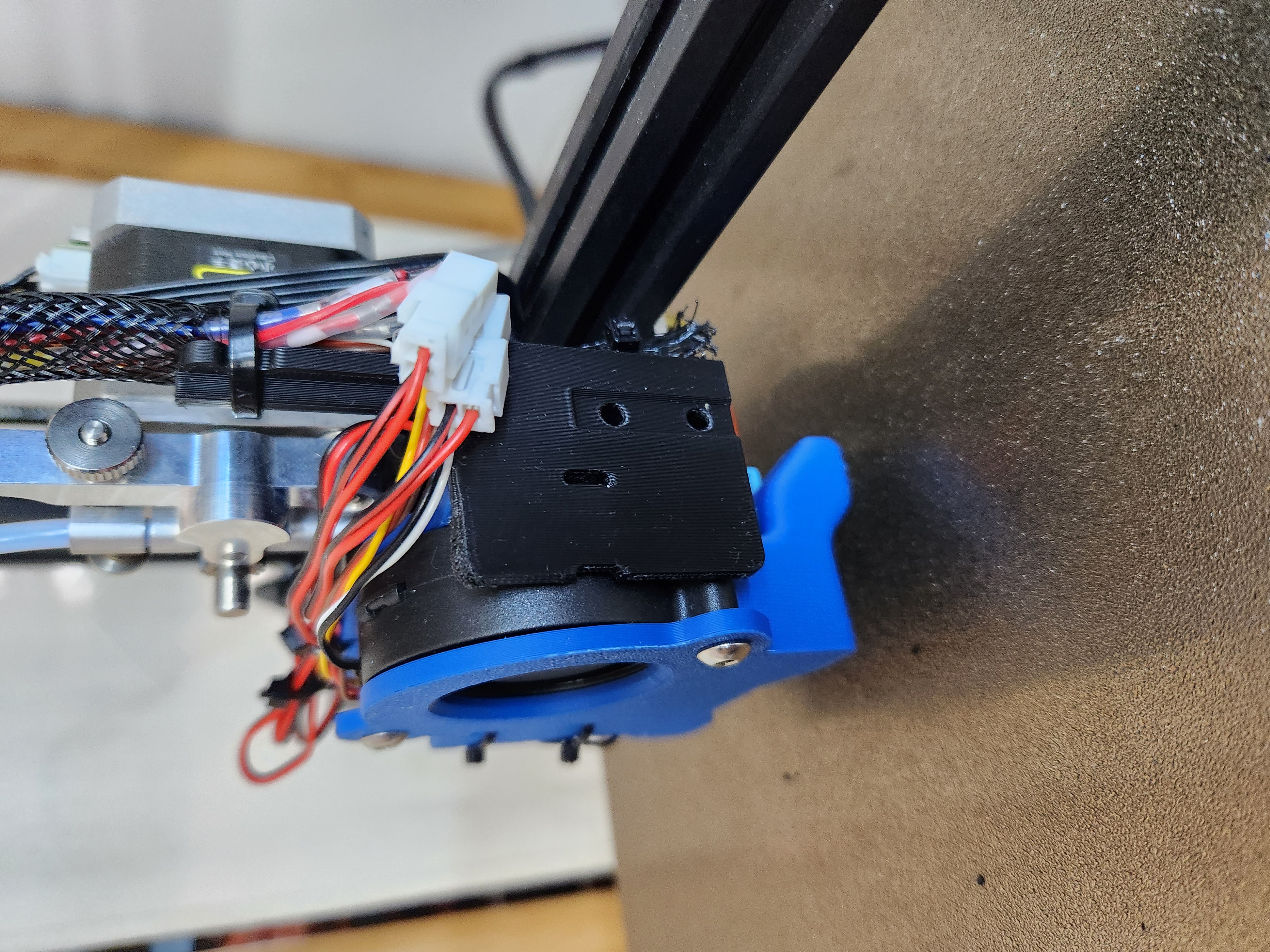

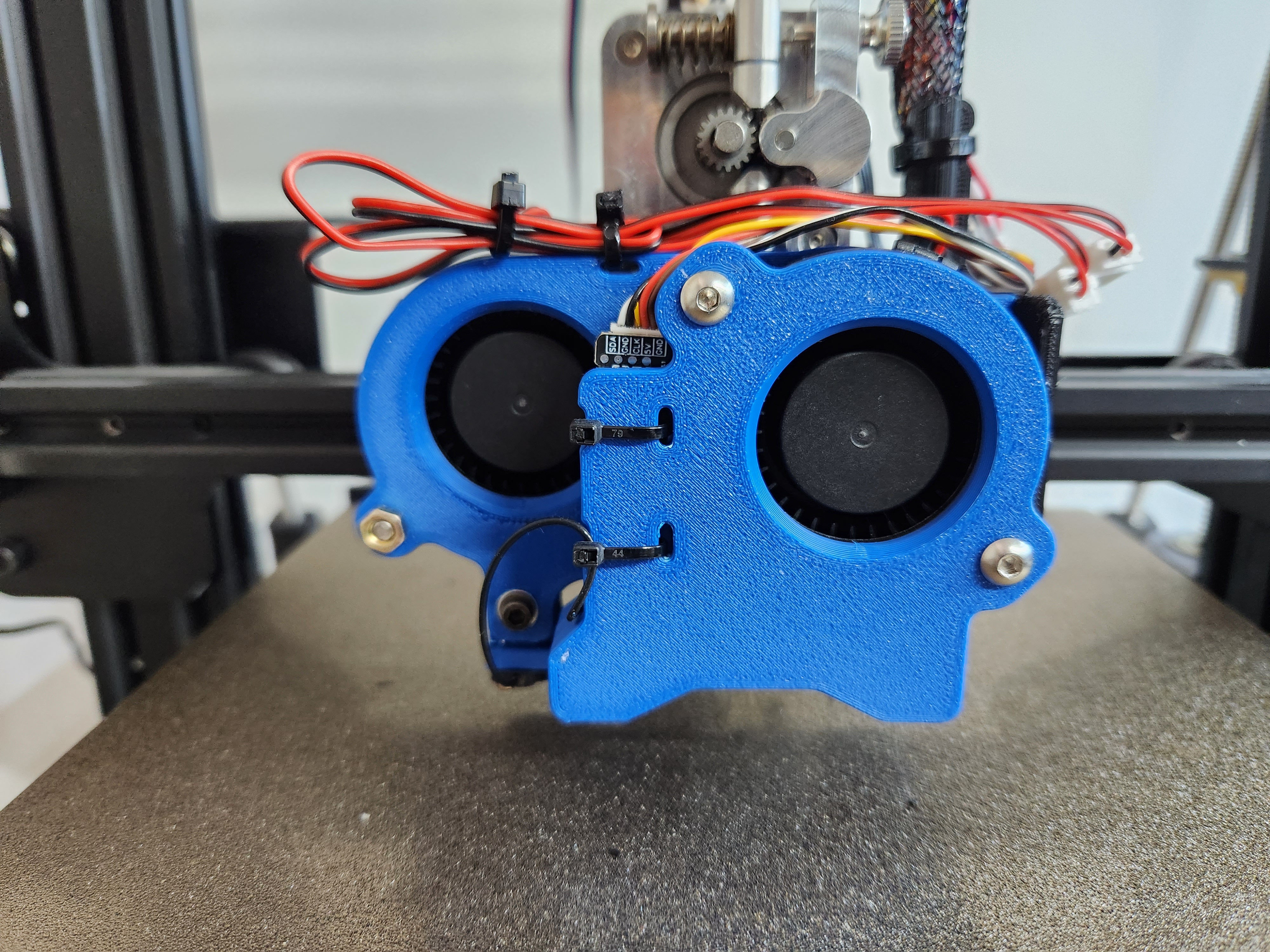

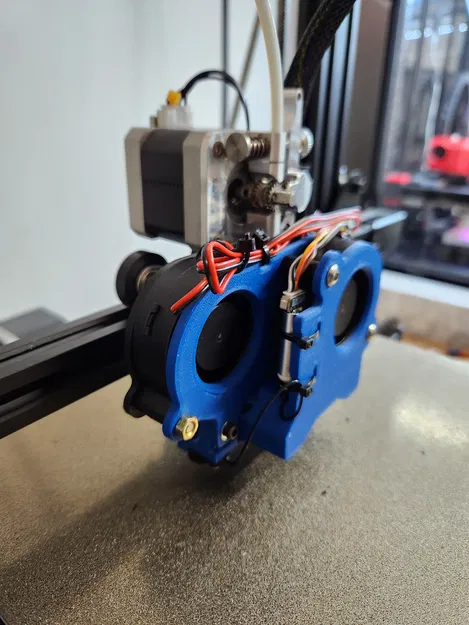

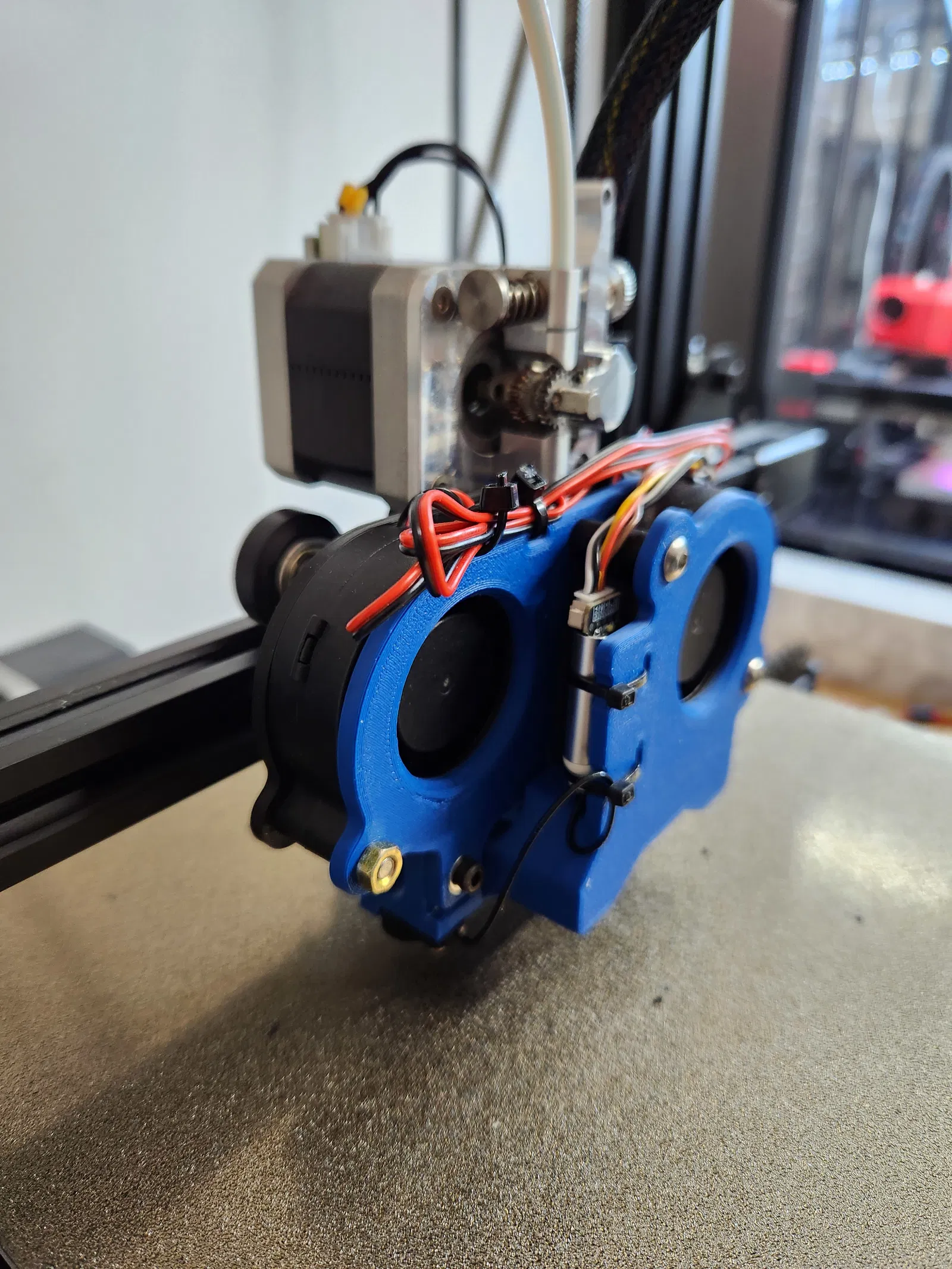

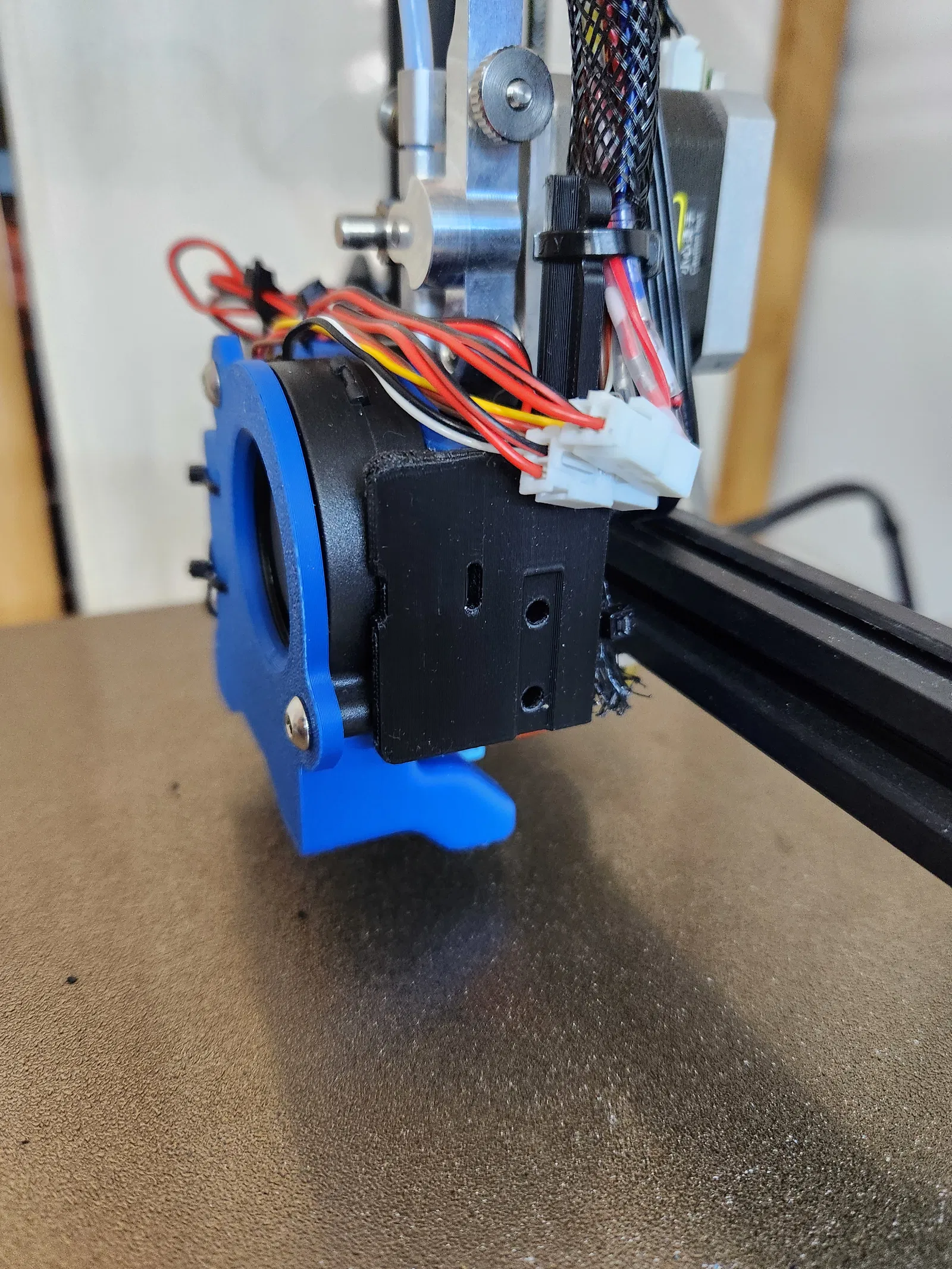

Bộ làm mát Micro Swiss v2 cho Ender3v2 (dùng cho BDsensor)

Phiên bản v2 của bộ làm mát Micro Swiss cho Ender 3v2, dùng cho cảm biến BDsensor.

Theo ý kiến của mình, đây là giải pháp làm mát gọn gàng và tiết kiệm không gian hơn cho bộ phận nóng Micro Swiss, tận dụng cảm biến BDsensor không tiếp xúc.

LƯU Ý: THIẾT KẾ NÀY KHÔNG PHÙ HỢP VỚI BLTOUCH.

Để biết thêm thông tin về BDsensor, truy cập https://github.com/markniu/Bed_Distance_sensor

Có khoảng cách rất tốt giữa bộ phận in và lớp silicon bọc khối nhiệt, và sau khi thử nghiệm trong 30 phút ở 230°C, không có hiện tượng nóng chảy với PLA+. Khuyến khích in bằng sợi nhựa chịu nhiệt cao hơn như ABS+.

Đặt các bộ phận với mặt phẳng nhất úp xuống trên phần mềm cắt lớp bạn chọn. Đối với ống dẫn khí làm mát bộ phận, mình thêm các bộ phận hỗ trợ bên trong ống dẫn nơi xảy ra cầu nối, và chúng dễ dàng tháo ra.
Mình thường chạy quạt làm mát bộ phận ở 75% và quạt làm mát chi tiết ở 50-75% cho PLA.

DANH SÁCH VẬT LIỆU (xin cho mình biết nếu mình bỏ sót gì nhé)
2x quạt thổi 5015mm 24v - https://www.aliexpress.com/item/1005006193074033.html?spm=a2g0o.cart.0.0.3e9538dahVxrbB&mp=1
1/ ốc m6 x8mm BHSC - taro lỗ trục trên bên phải để phù hợp với ren m6.
3/ ốc m3 x6mm FHSC - cố định tấm phía sau vào giá đỡ MS.
2/ ốc m4 x20/25mm BHCS - cố định quạt làm mát chi tiết.
1/ ốc m4 x20/25mm FHCS - cố định quạt làm mát bộ phận.
1/ đai ốc m4 - cố định quạt làm mát bộ phận. Đai ốc ở phía trước.
2/ chèn nhiệt bằng đồng m4.
1/ ốc m3 x14/16mm SHCS - cố định bộ cảm biến BDsensor
2/ vòng đệm m3 - cho bộ cố định bộ cảm biến BDsensor (tùy chọn)
2/ ốc m3 x20/25 BHCS - cố định bộ làm mát tản nhiệt vào giá đỡ MS (có thể sử dụng ốc hiện có)
Một số dây rút.

Chúc vui và quyên góp nếu bạn thấy thời gian của mình xứng đáng.
