Giá đỡ mũi khoan cho máy khoan bàn

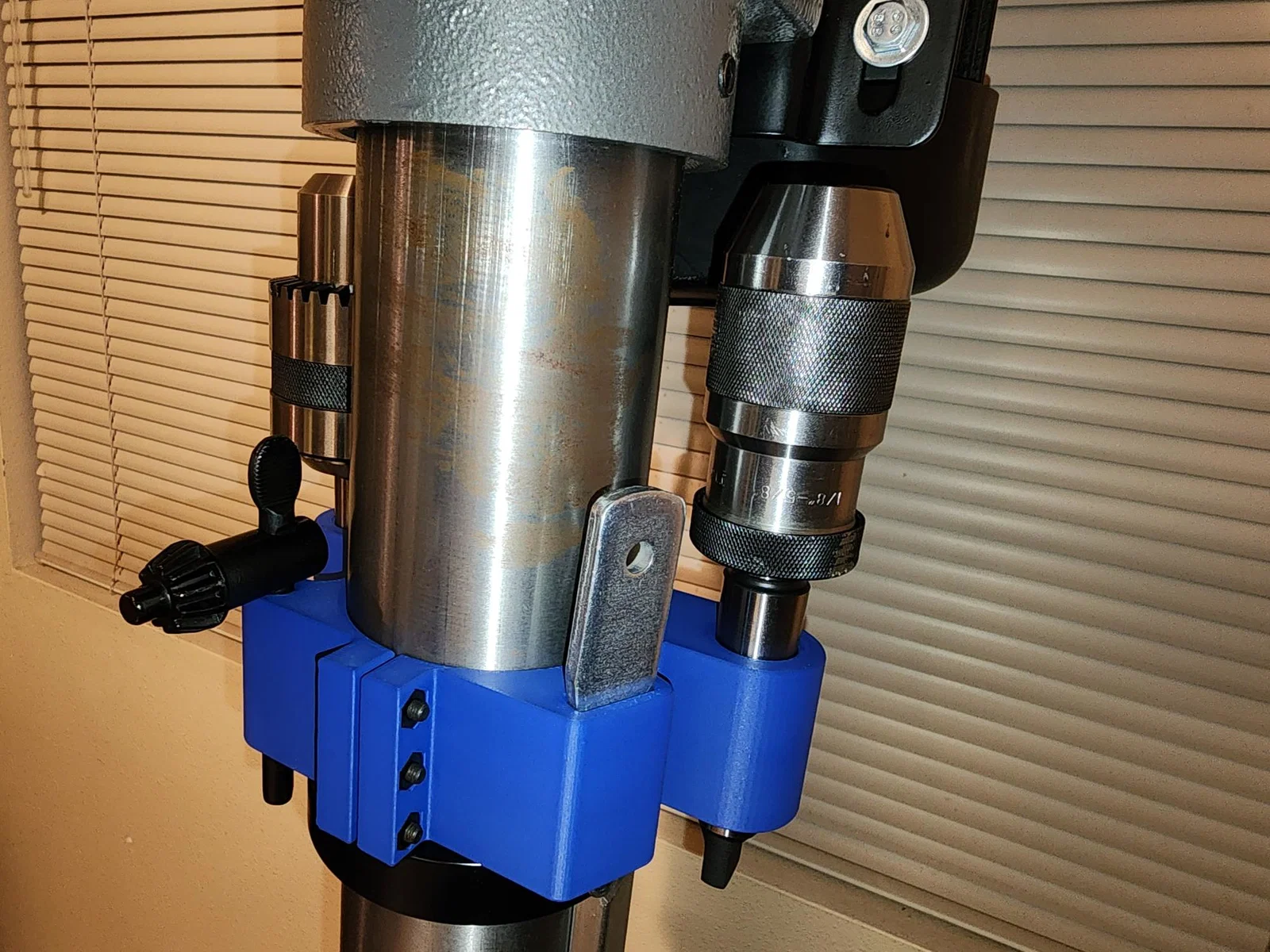

Cái này được mô hình hóa bằng hệ thống đo lường Anh (imperial). Nó được làm cho máy khoan bàn Jet nhưng mà chắc là xài được với mọi loại máy khoan bàn có cột đường kính 85mm (3.346").

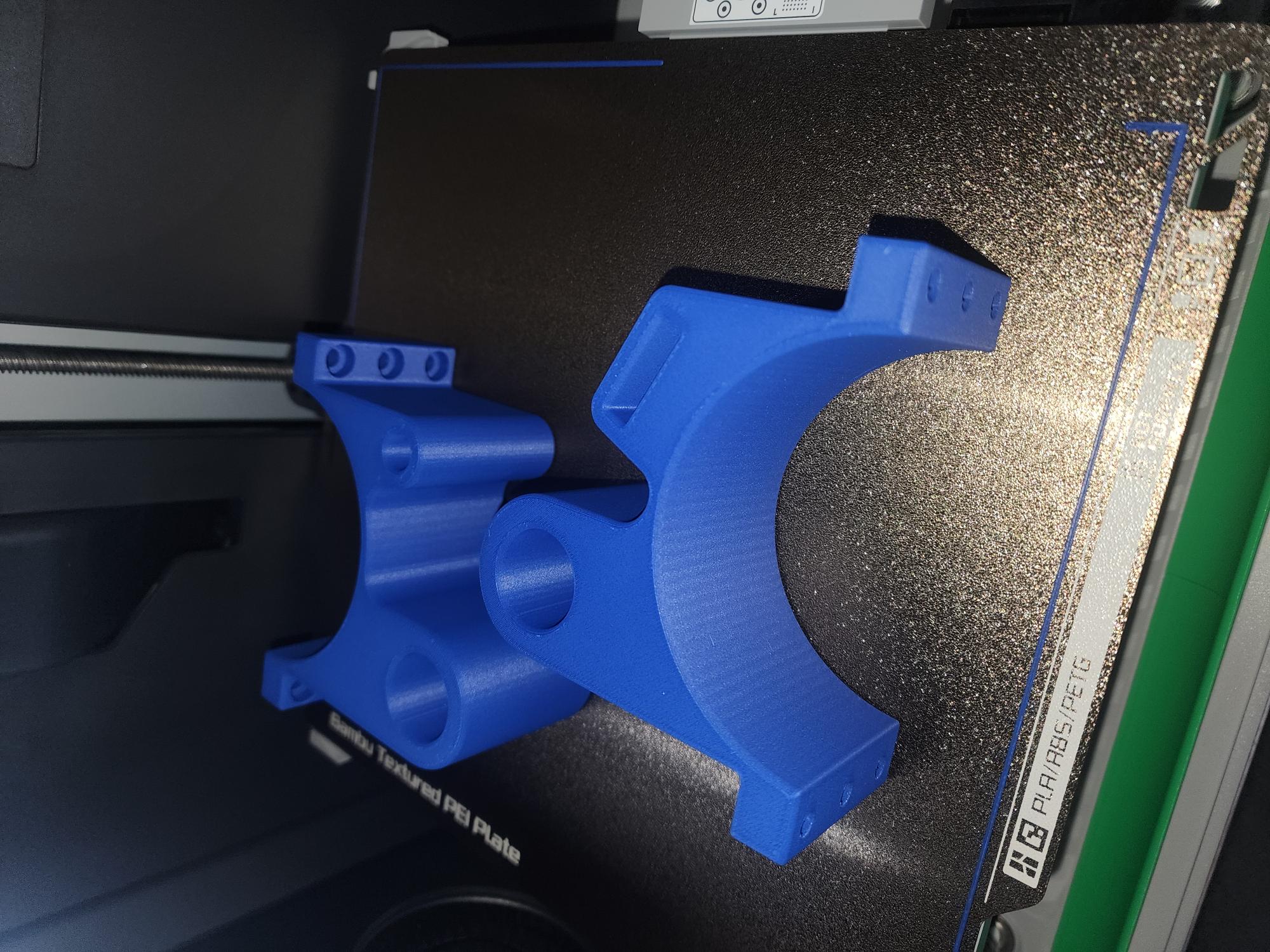

In với Bambu labs PLA-CF, xài thông số mặc định của máy.

Tôi đặt mật độ ruột là 40%, 8 lớp vỏ trên và 5 lớp vỏ dưới cho chắc.

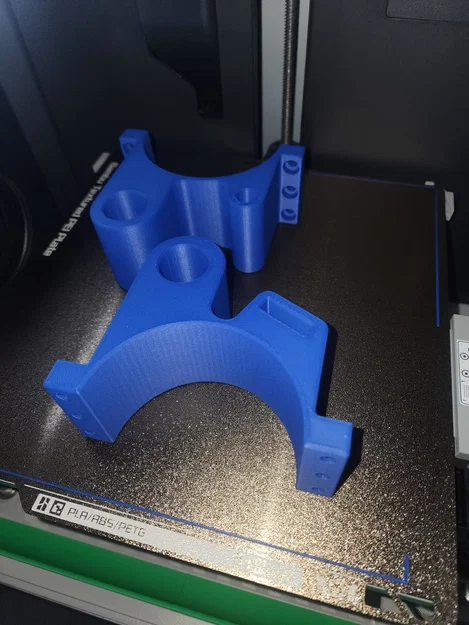

In không cần support. Lần thử đầu tôi có support trong lỗ khoét lõm và chỗ để đai ốc lục giác, mà gỡ ra không được, làm hư luôn cái in.

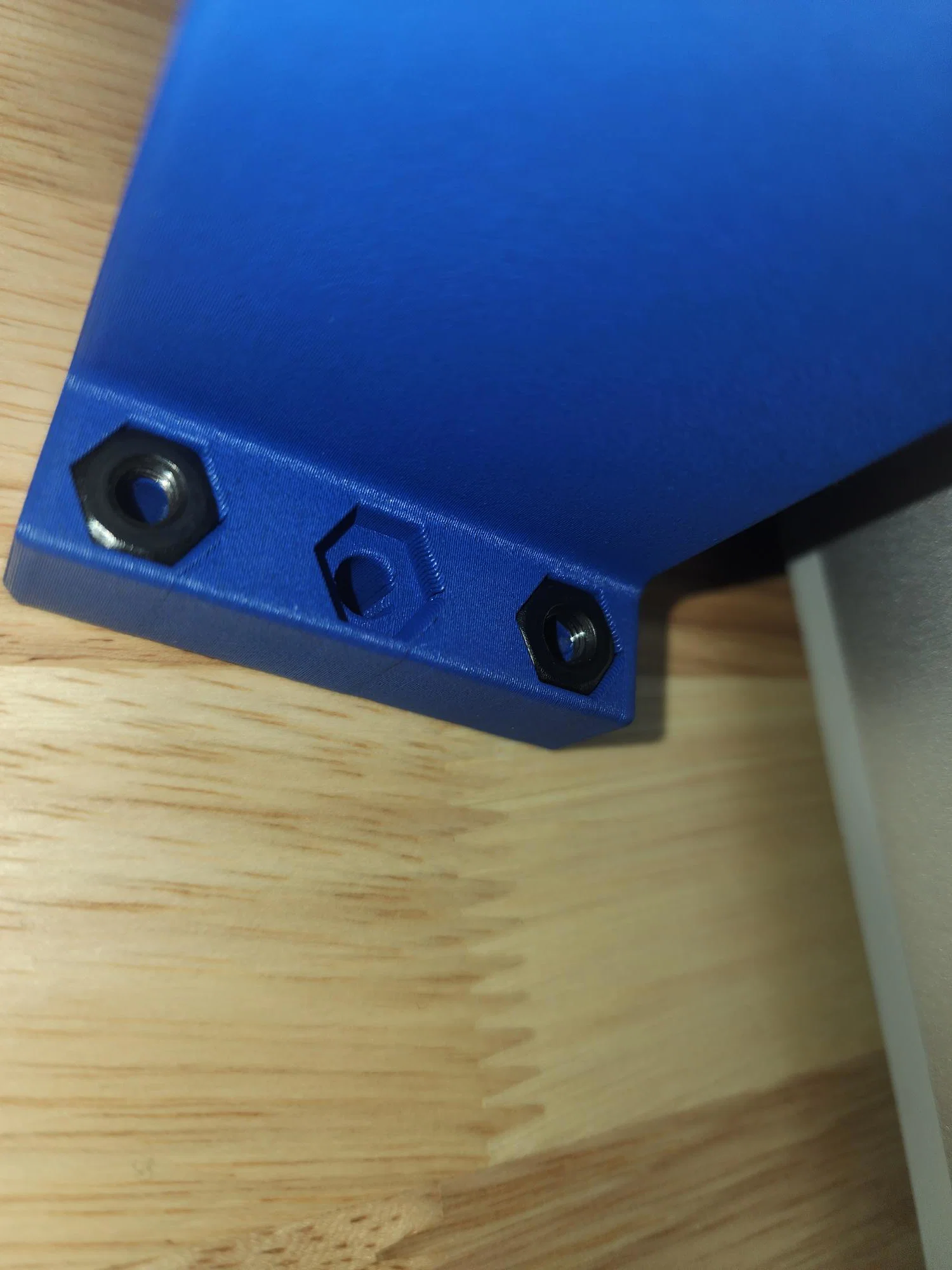

Dùng 6 con ốc lục giác đầu trụ 10-32 X 1" với đai ốc thường. Chỗ khoét cho đai ốc thì làm bự hơn 0.007" mà vẫn hơi chật. Cuối cùng tôi phải dùng con vít kéo đai ốc vô từ phía sau.

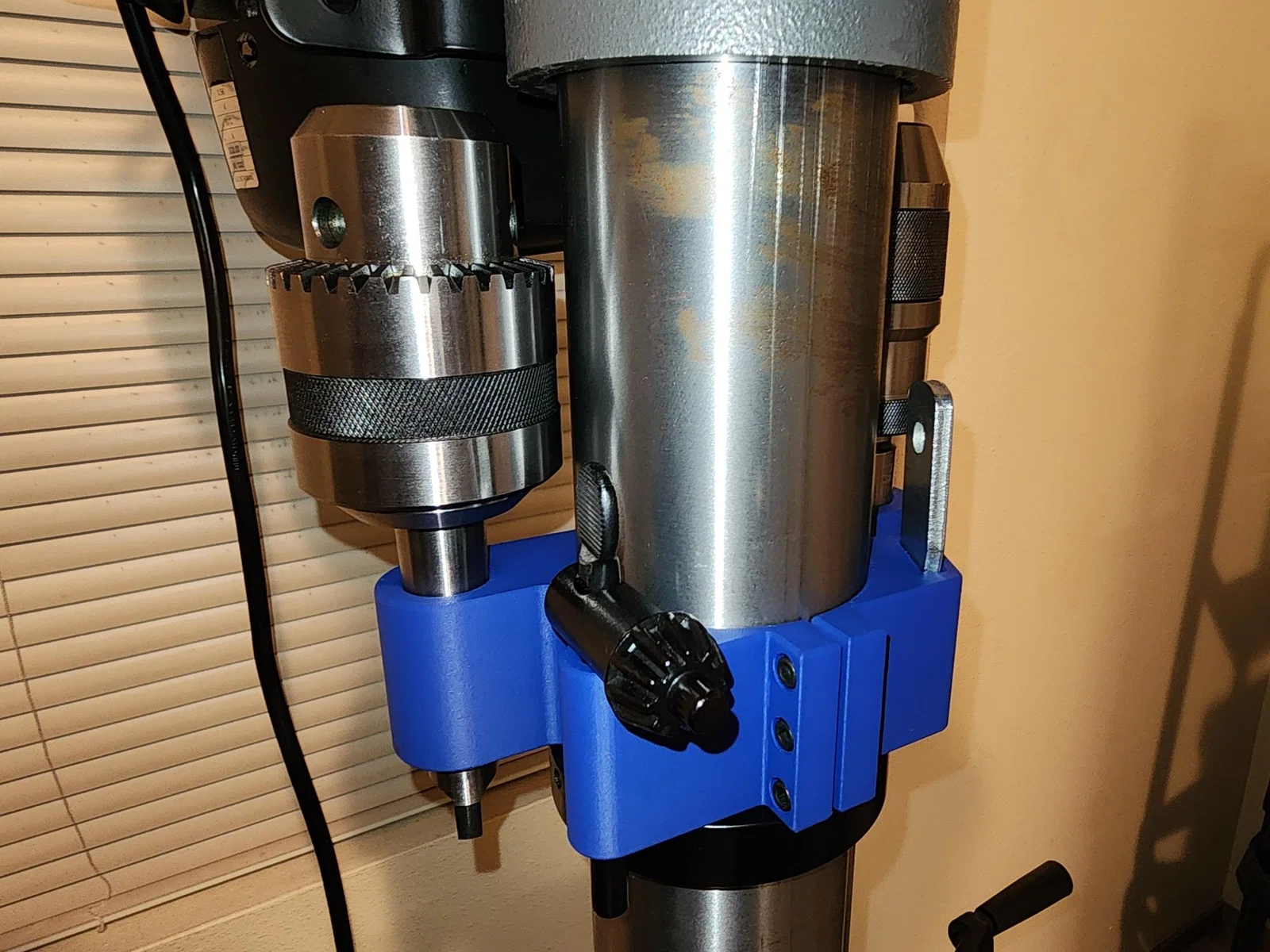

Tôi có suy nghĩ làm lỗ #3MT bự hơn để mũi khoan nó nằm phẳng trên đế, nhưng mà thôi, tôi cắt lỗ theo góc côn luôn, vì tôi muốn xem cái máy in nó làm được cái côn y như thật không. Gắn vô thì khít lắm, mà muốn rút mũi khoan ra thì phải xoay nhẹ một cái.

Có thêm file .f3d và .stl.
