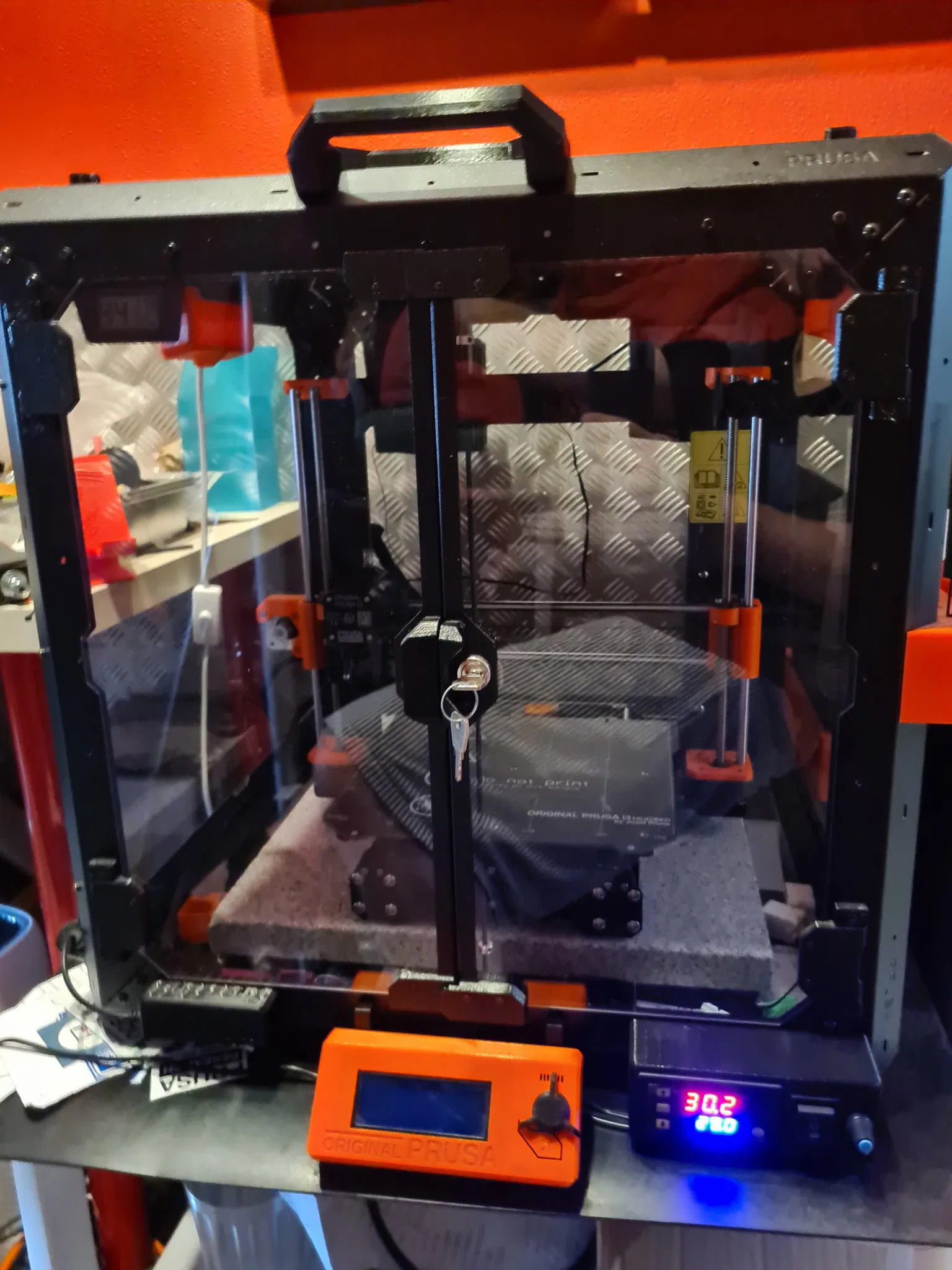

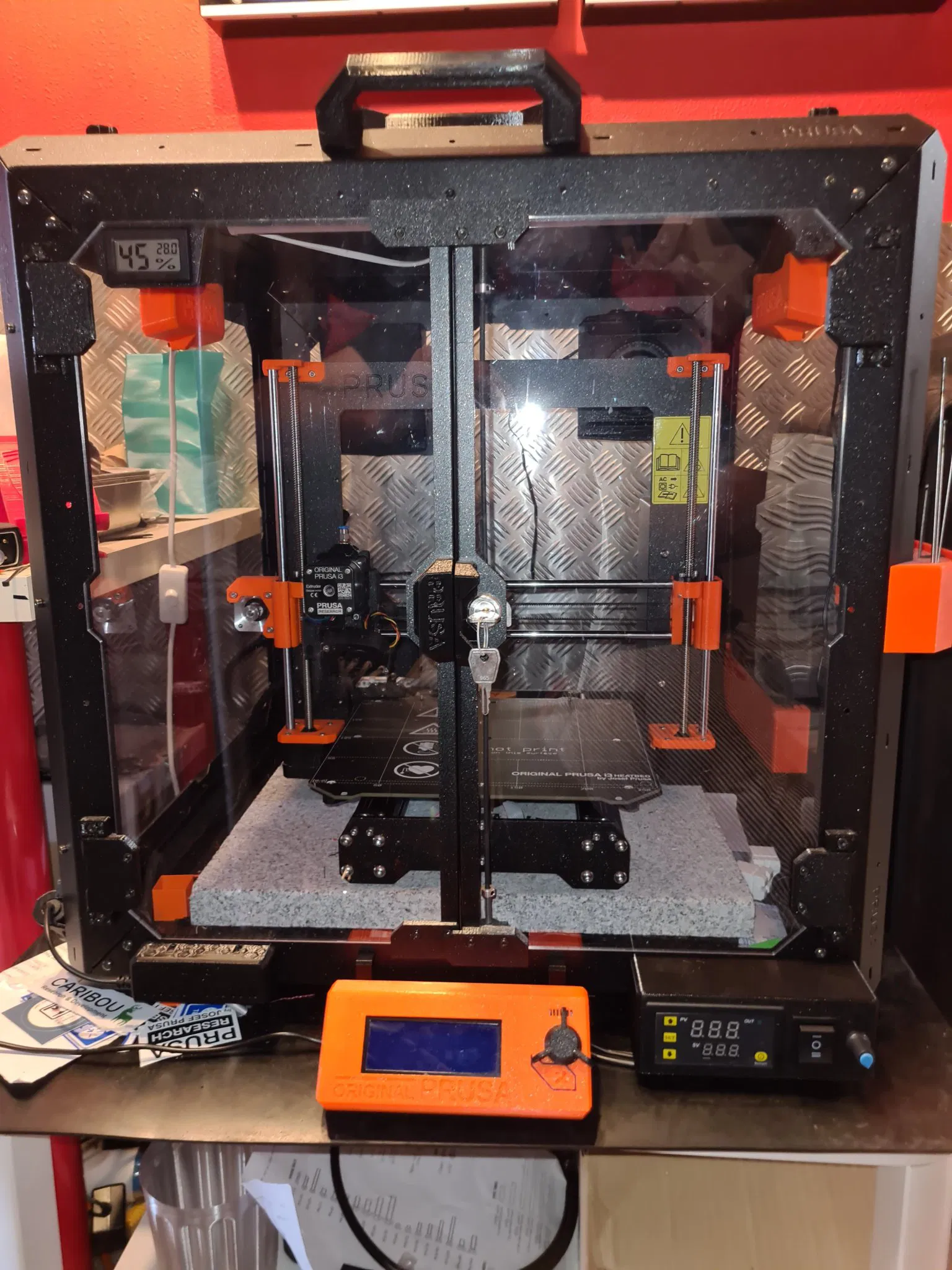

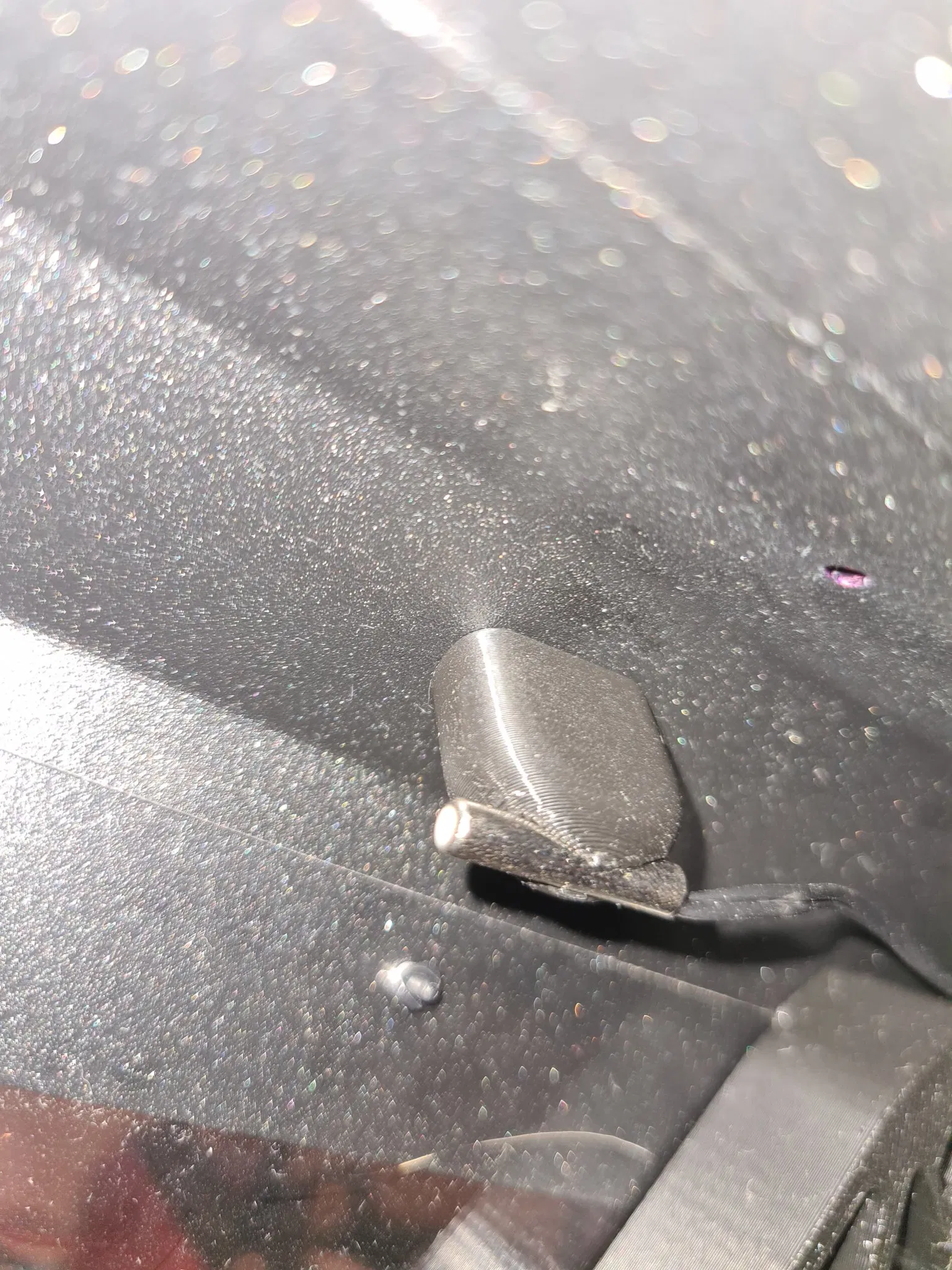

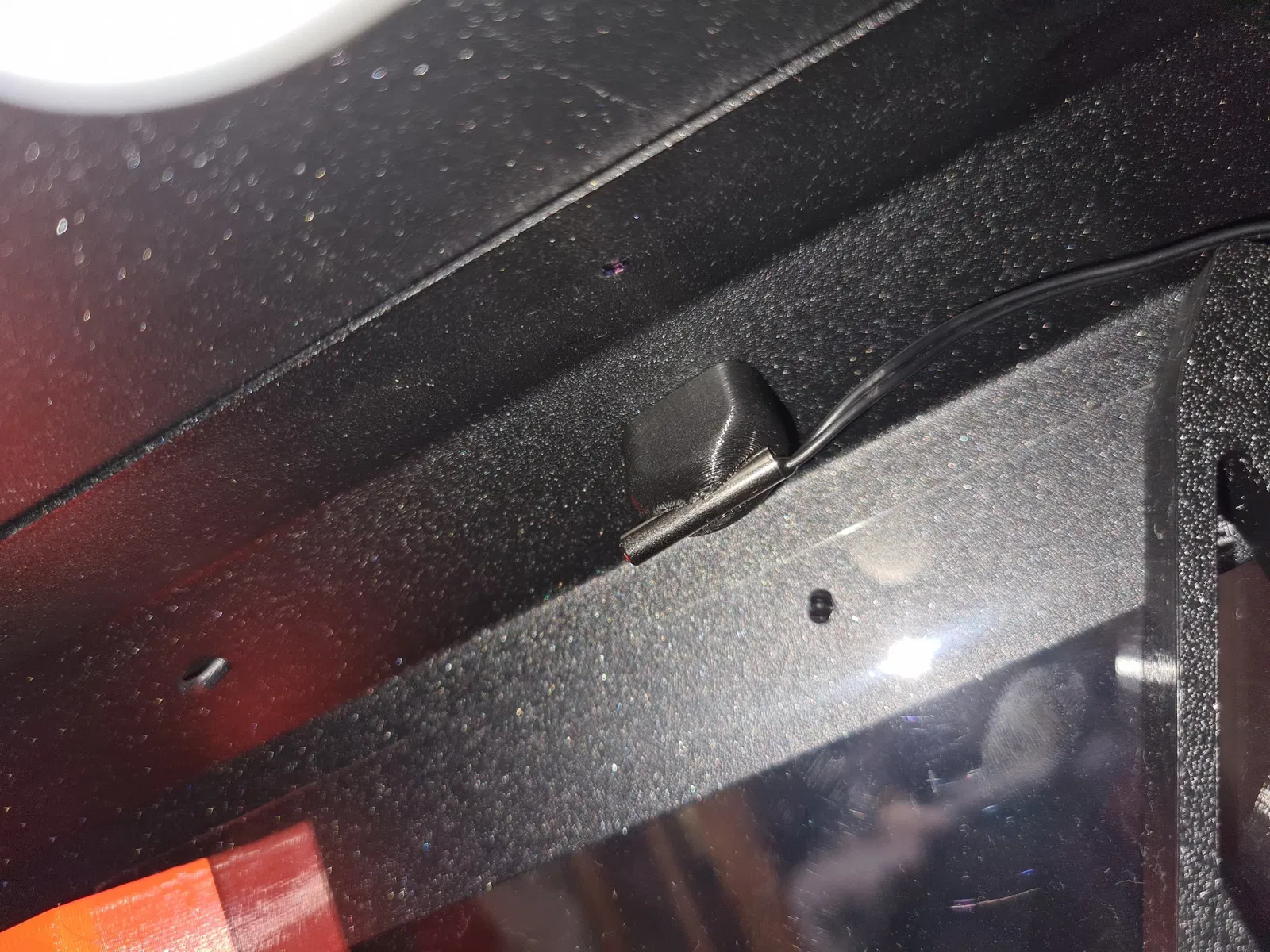

Bộ điều khiển nhiệt độ cho buồng in Prusa Original
Kiểm soát nhiệt độ buồng để kiểm soát nhiệt độ hoặc kiểm soát nhiệt độ camera.
Mô tả

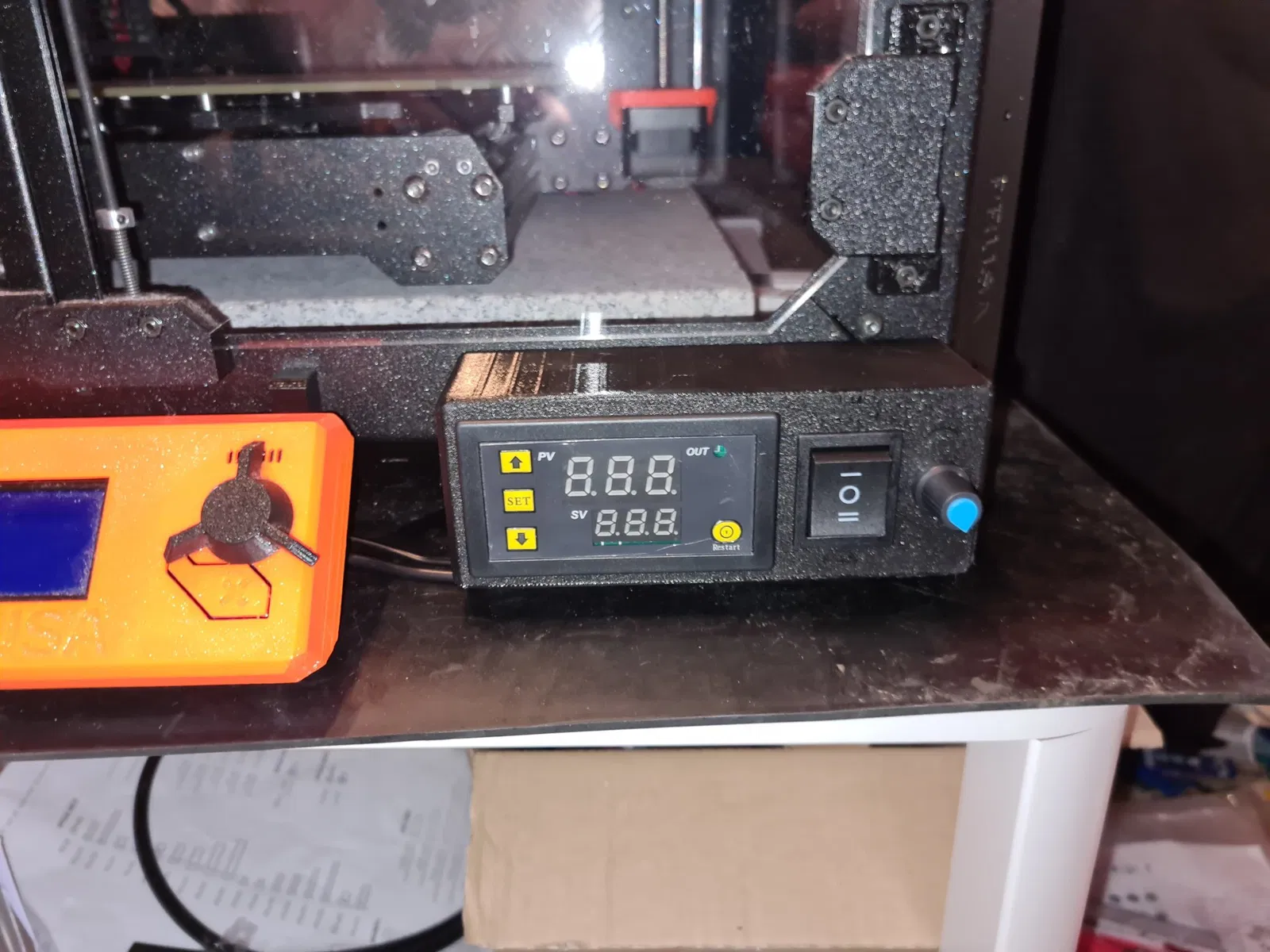

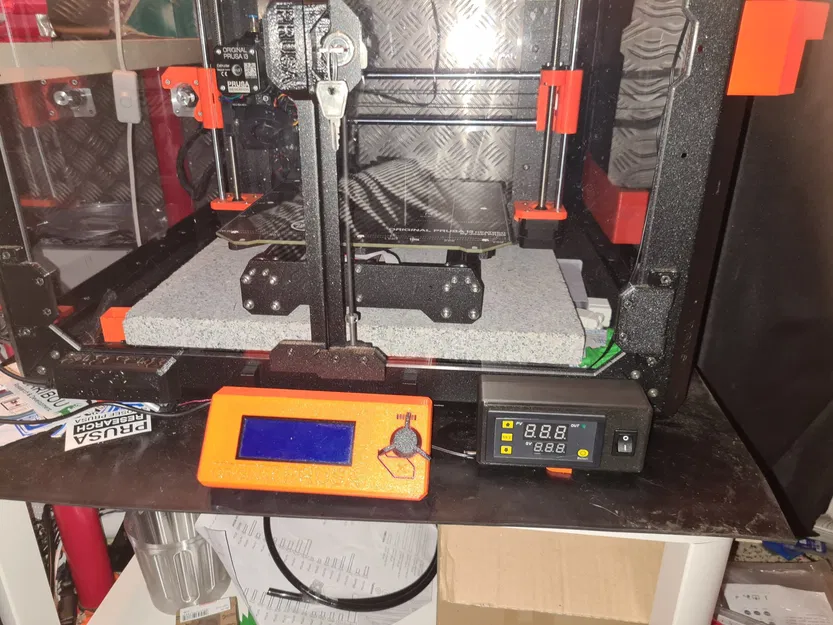

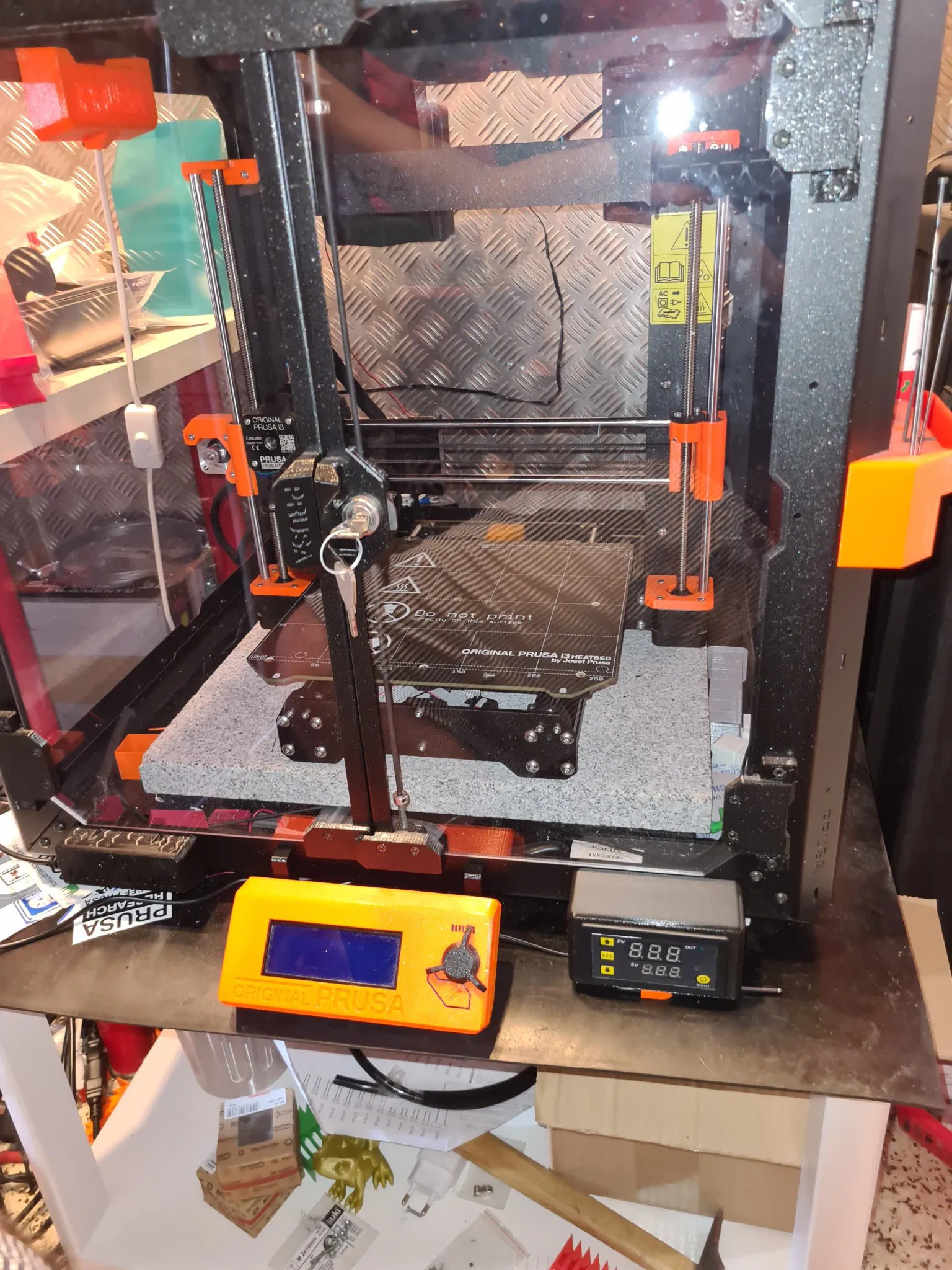

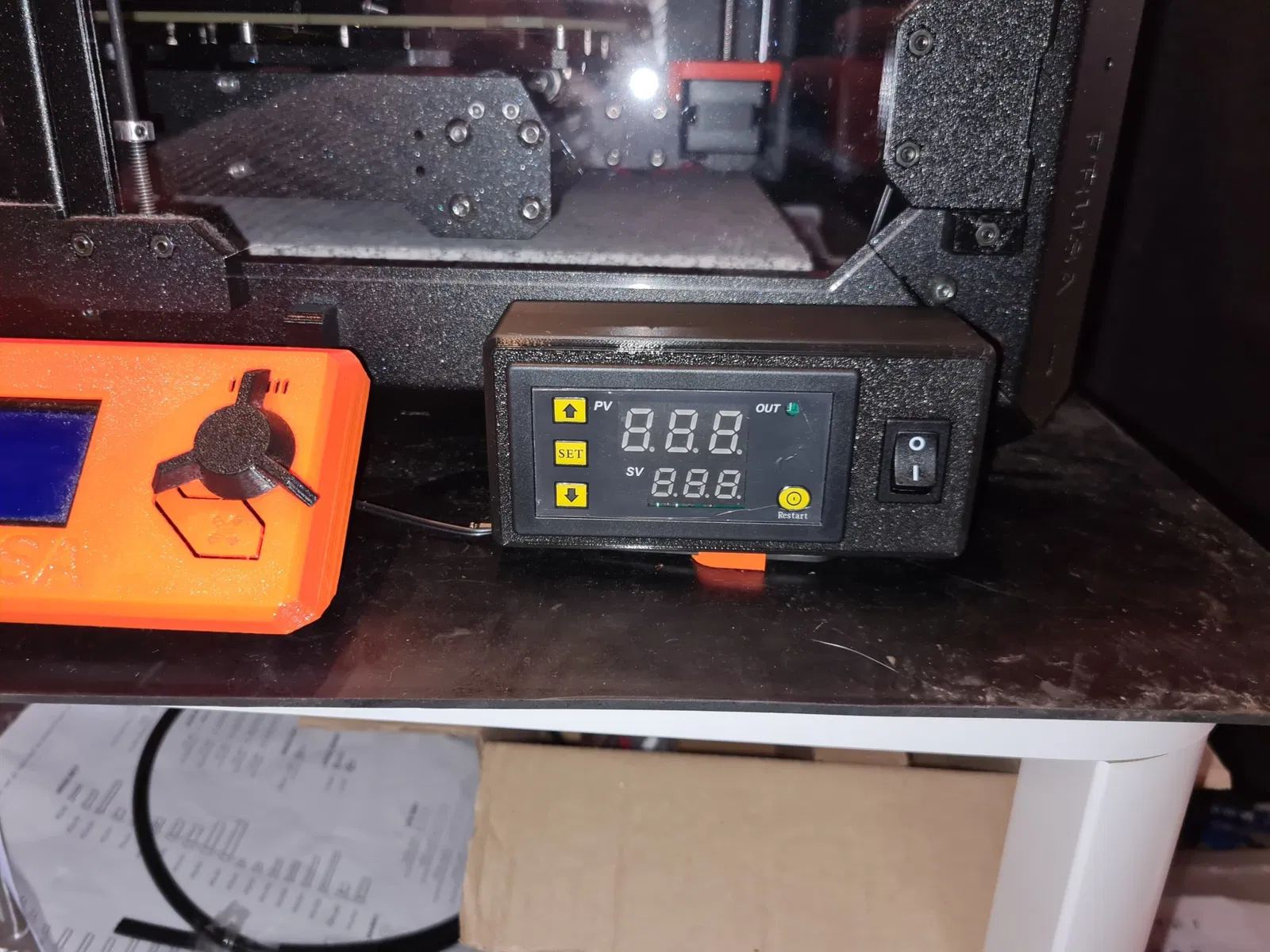

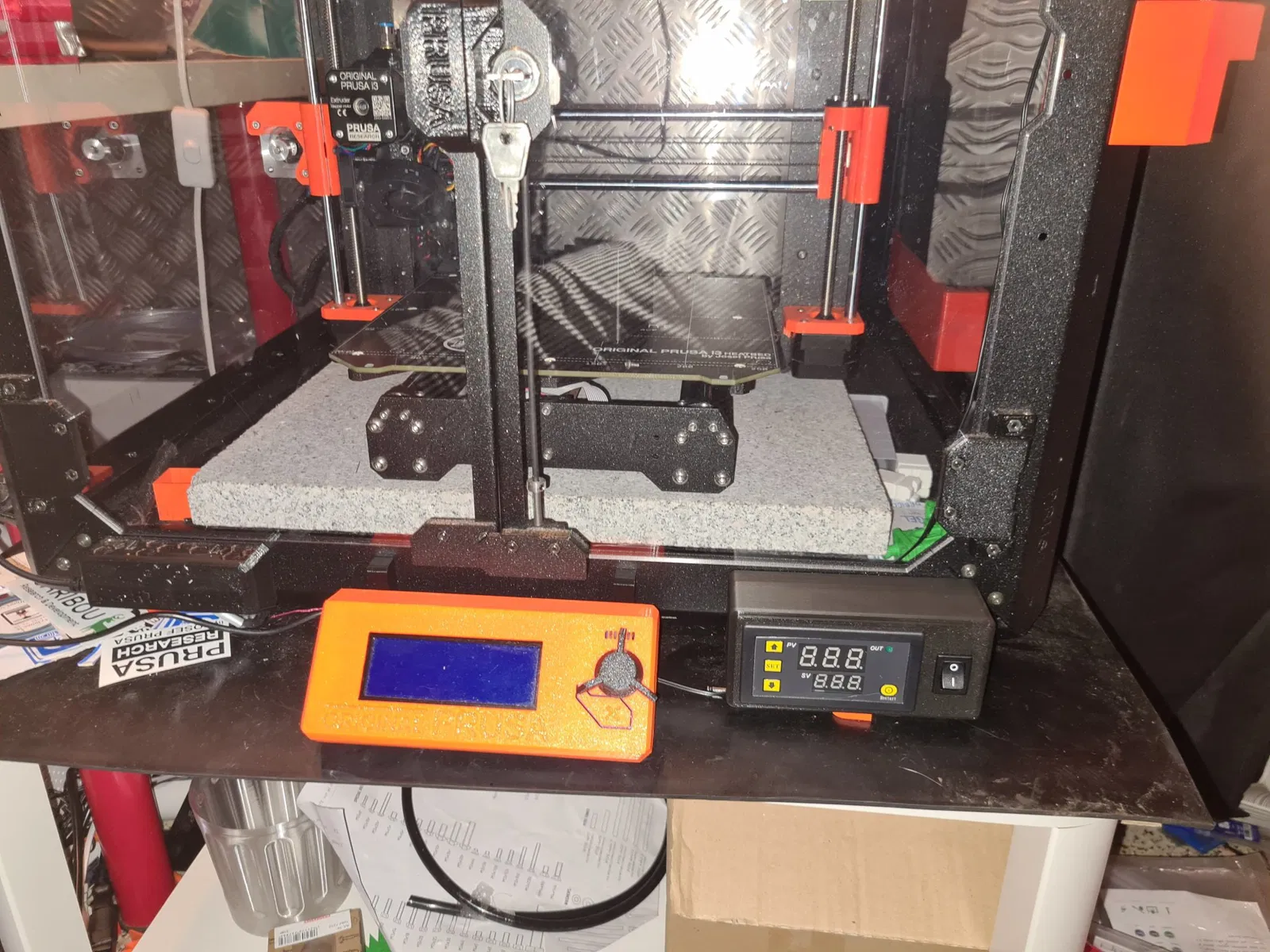

Kiểm soát nhiệt độ của buồng này dựa trên việc sử dụng một bộ điều chỉnh nhiệt độ kỹ thuật số W3230, một quạt 120x120x25, một nguồn điện và tùy thuộc vào tùy chọn nào phù hợp nhất với bạn, một công tắc, một bộ điều khiển tốc độ quạt và một bộ lọc HEPA PRUSA.

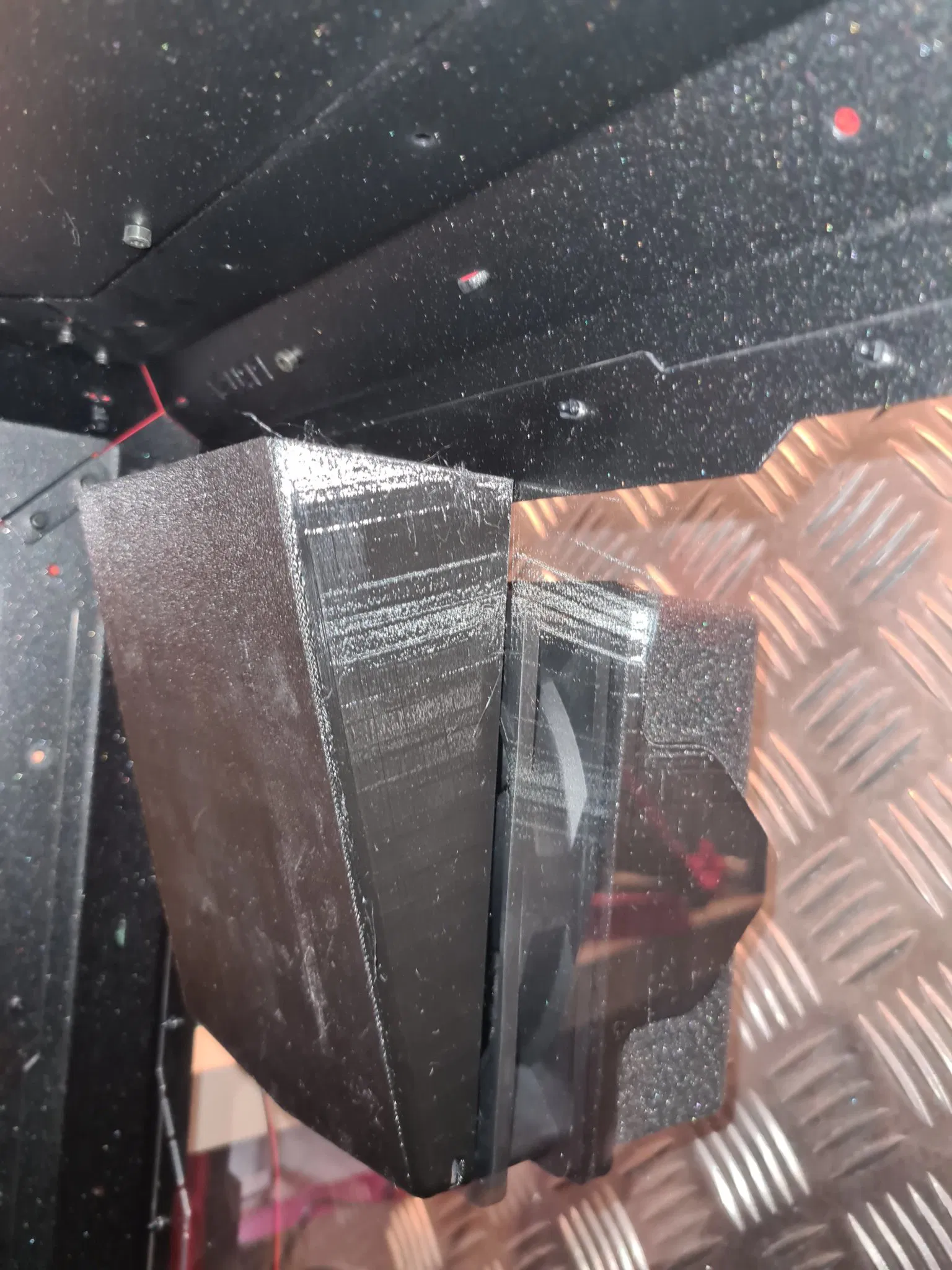

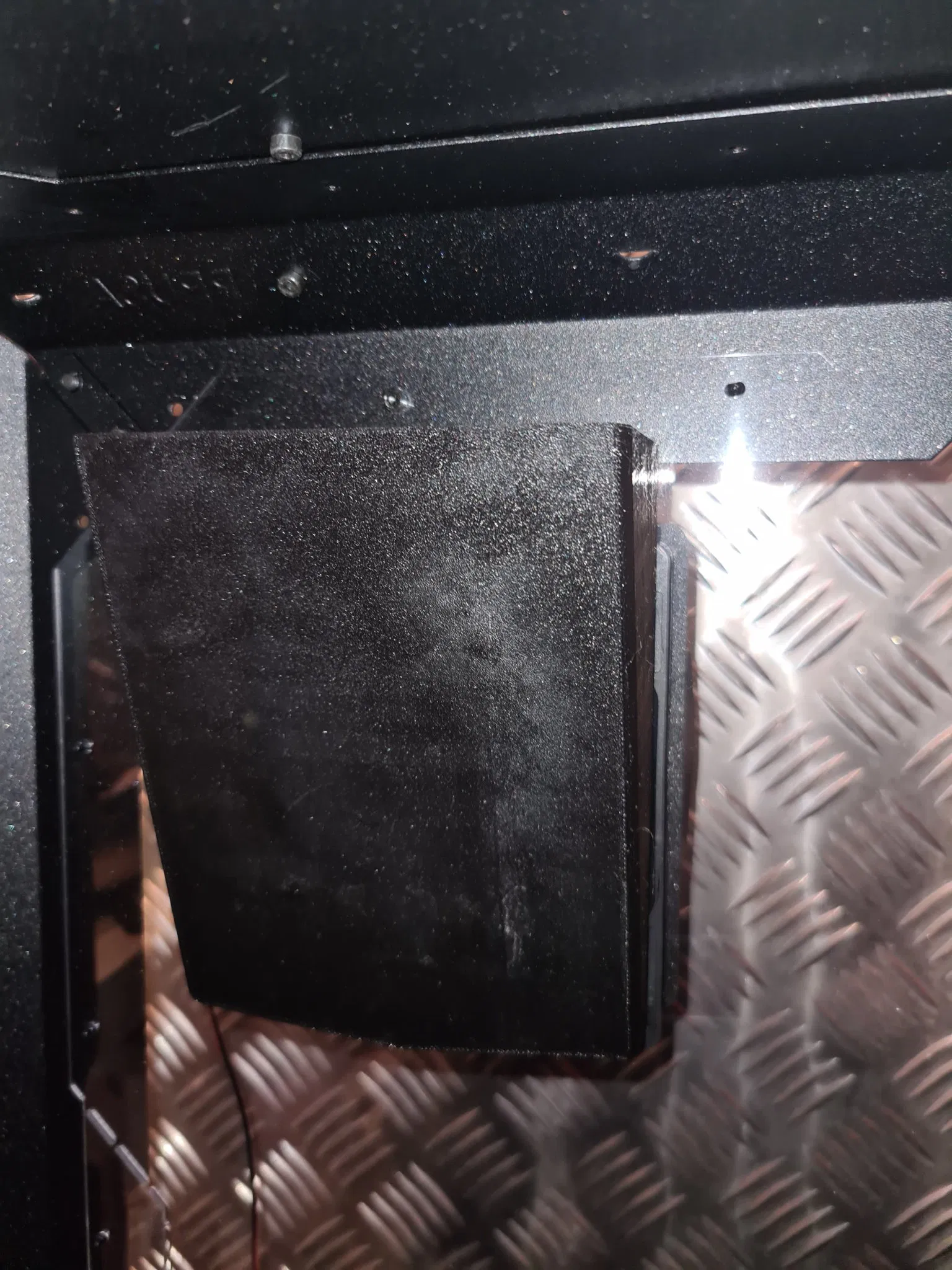

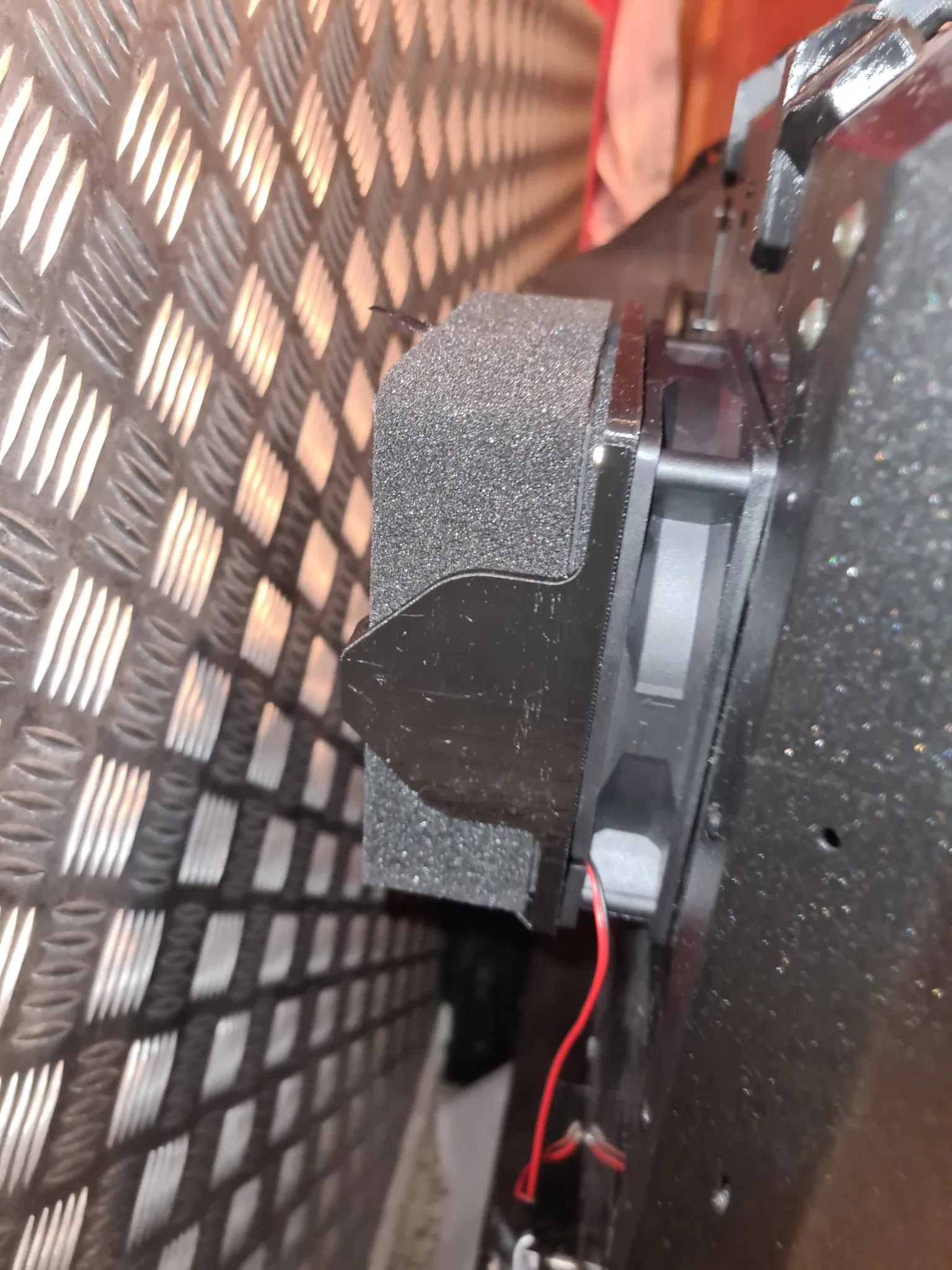

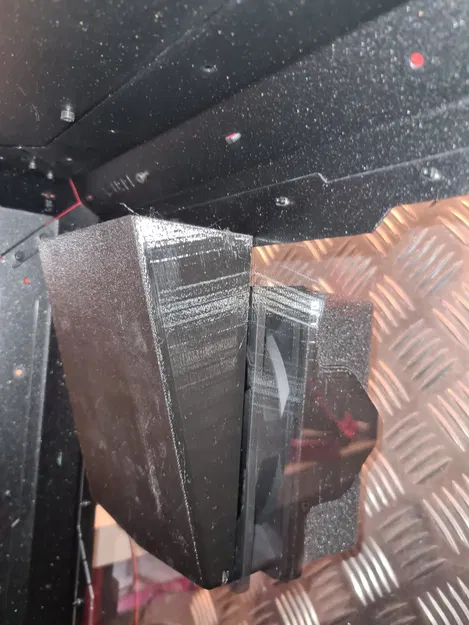

Tôi đã thiết kế một bộ tản nhiệt cho quạt cho phép hút không khí nóng từ phần trên của buồng và do đó làm giảm nhiệt độ của buồng nhanh hơn. Bộ tản nhiệt cũng giúp khi quạt hoạt động, dòng không khí không ảnh hưởng đến bệ in, điều này rất quan trọng nếu chúng ta in các vật liệu kỹ thuật.
Tôi đã chọn tất cả các thành phần 12V nhưng có thể sử dụng điện áp khác miễn là tất cả các thành phần của mạch đều có cùng điện áp.
Các tham số in:
- Nên in bằng PETG hoặc ASA.
- 2 lớp viền.
- 15% độ đầy.
- Hỗ trợ chỉ cho bộ lọc HEPA.
Các vật liệu cần thiết là:
- 4 vít M3 x 35mm
- 3 vít M3 x 6mm
- 7 đai ốc vuông M3
- Nguồn điện (Tôi đã chọn một cái 12V 3A)

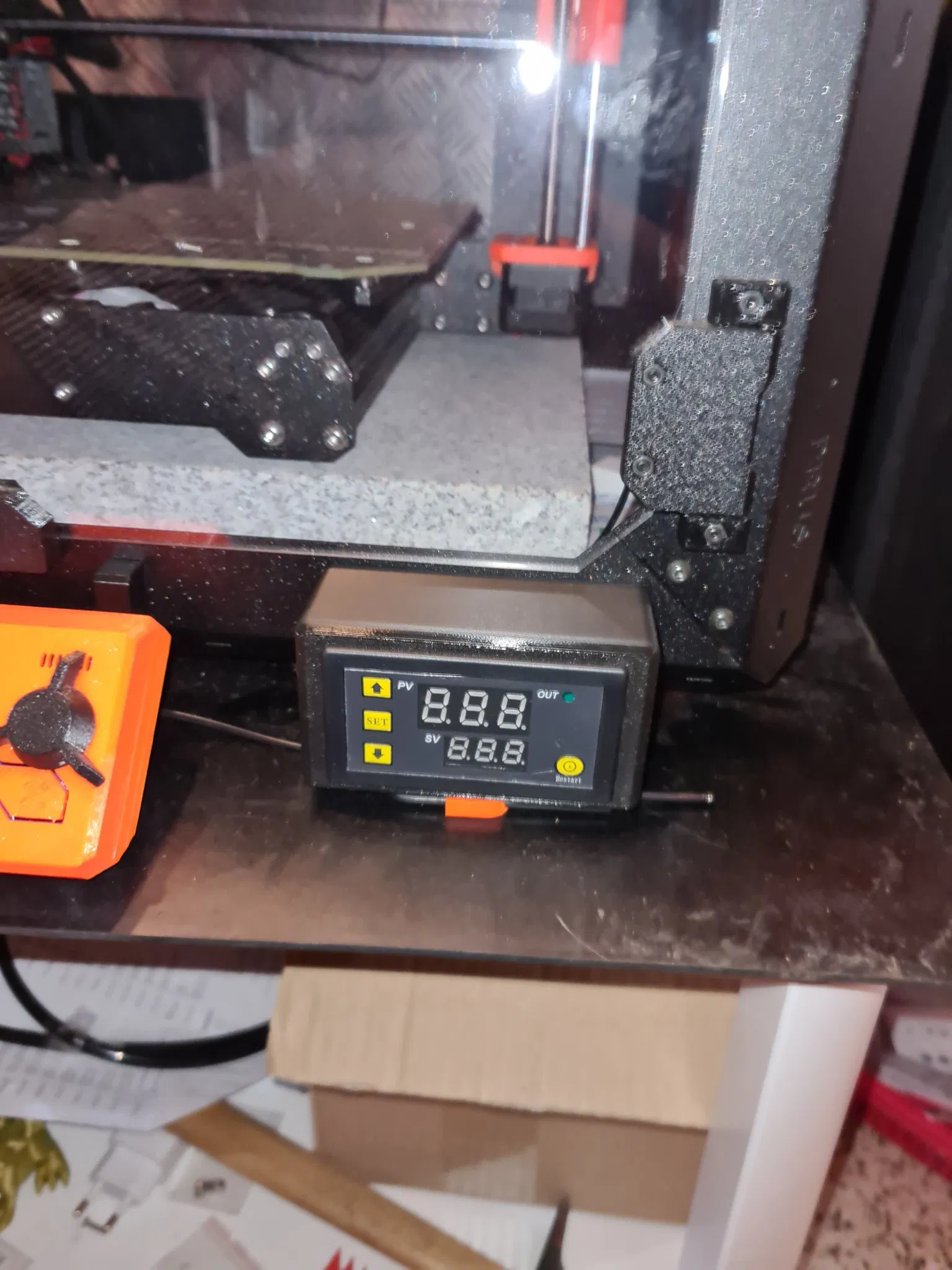

- Bộ điều chỉnh nhiệt độ kỹ thuật số W3230 (Trong trường hợp của tôi là 12V)
- Quạt 120 x 120 x 25 (Trong trường hợp của tôi là 12V)
- Công tắc ON OFF 2 cực (Tùy chọn)
- Công tắc ON OFF ON 6 cực (Tùy chọn)
- Bộ điều khiển tốc độ cho quạt (Tùy chọn)

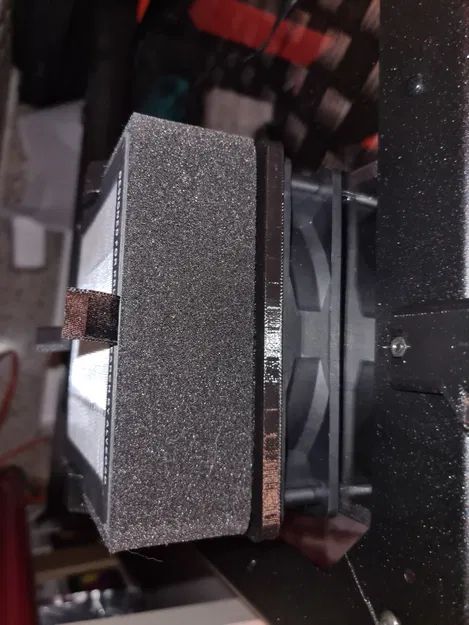

- Bộ lọc HEPA PRUSA (Tùy chọn)
Kết nối:

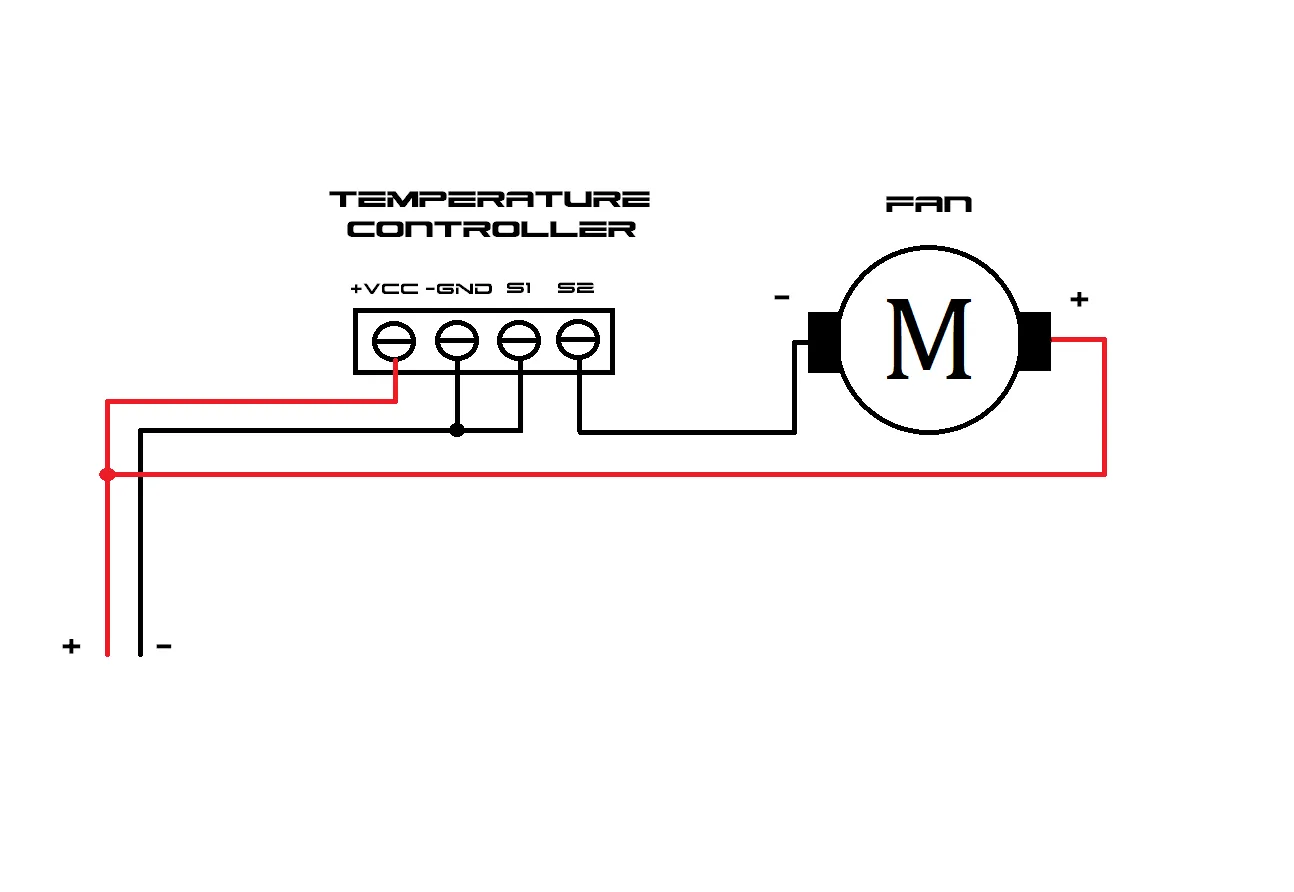

Tùy chọn 1 không có công tắc:
-
- từ nguồn điện đến chân +VCC của bộ điều chỉnh nhiệt độ và đến + của quạt.
-
- từ nguồn điện đến chân -GND và S1 của bộ điều chỉnh nhiệt độ.
- Từ chân S2 của bộ điều chỉnh nhiệt độ đến – của quạt.

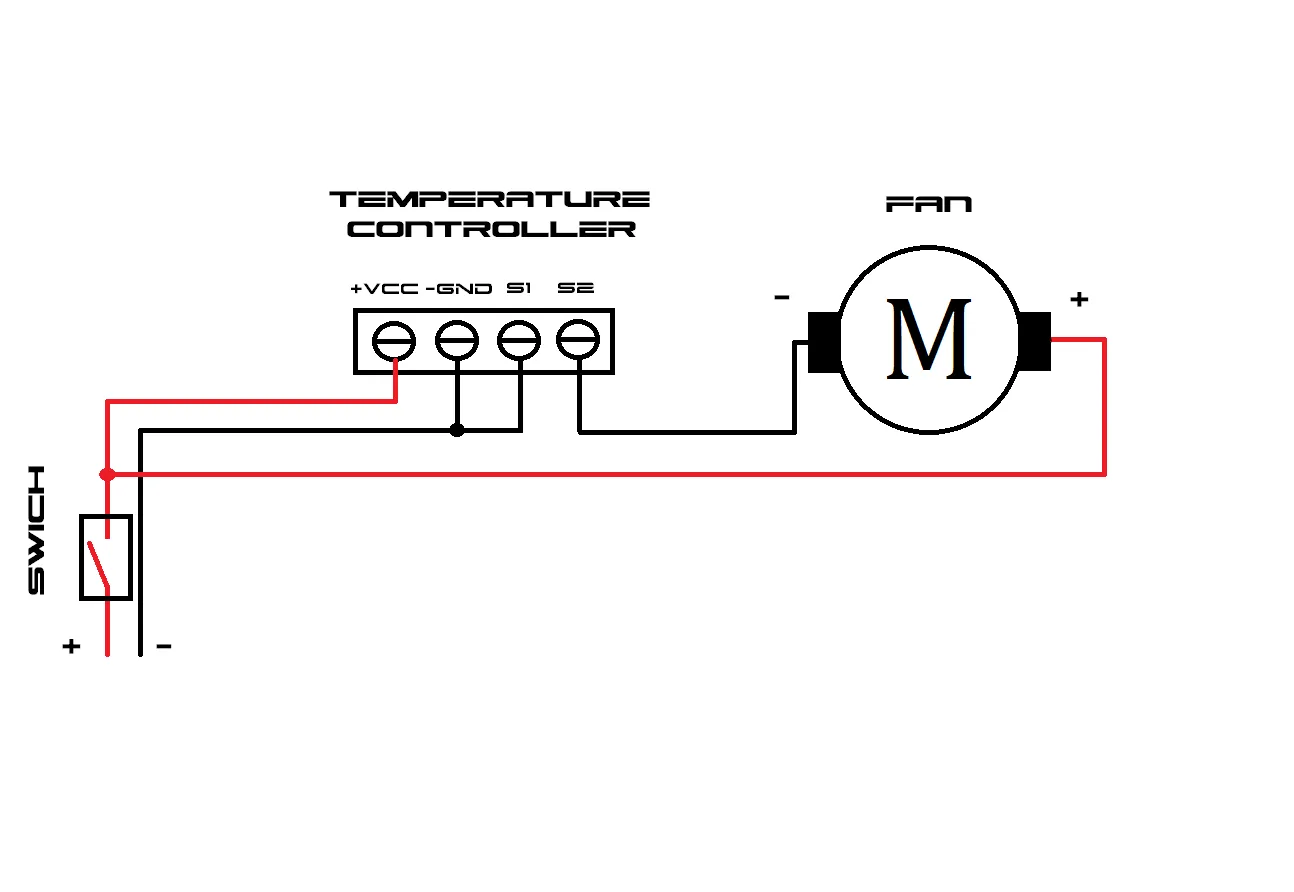

Tùy chọn 2 có công tắc:
-
- từ nguồn điện đến đầu vào của công tắc.
- Từ đầu ra của công tắc đến chân +VCC của bộ điều chỉnh nhiệt độ và đến + của quạt.
-
- từ nguồn điện đến chân -GND và S1 của bộ điều chỉnh nhiệt độ.
- Từ chân S2 của bộ điều chỉnh nhiệt độ đến – của quạt.

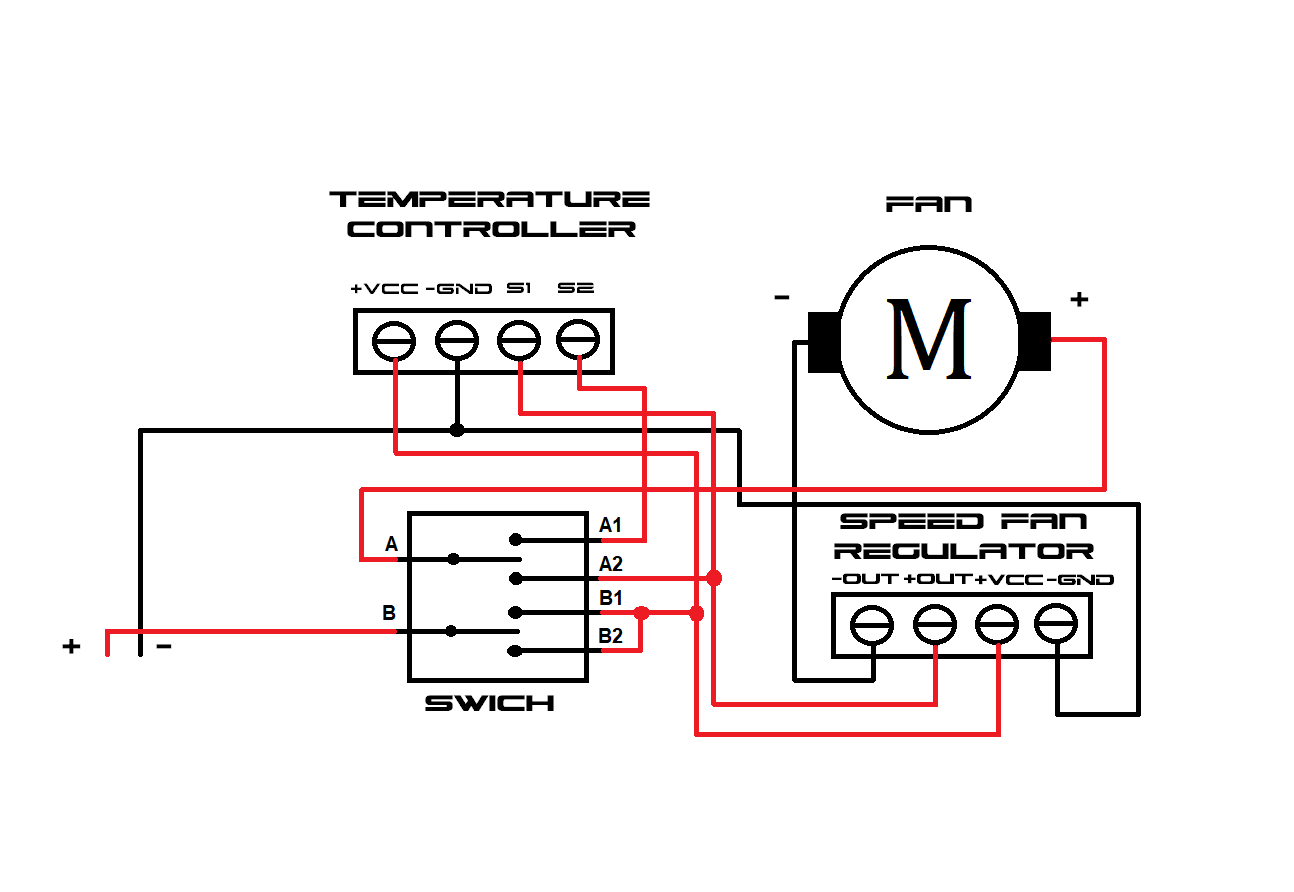

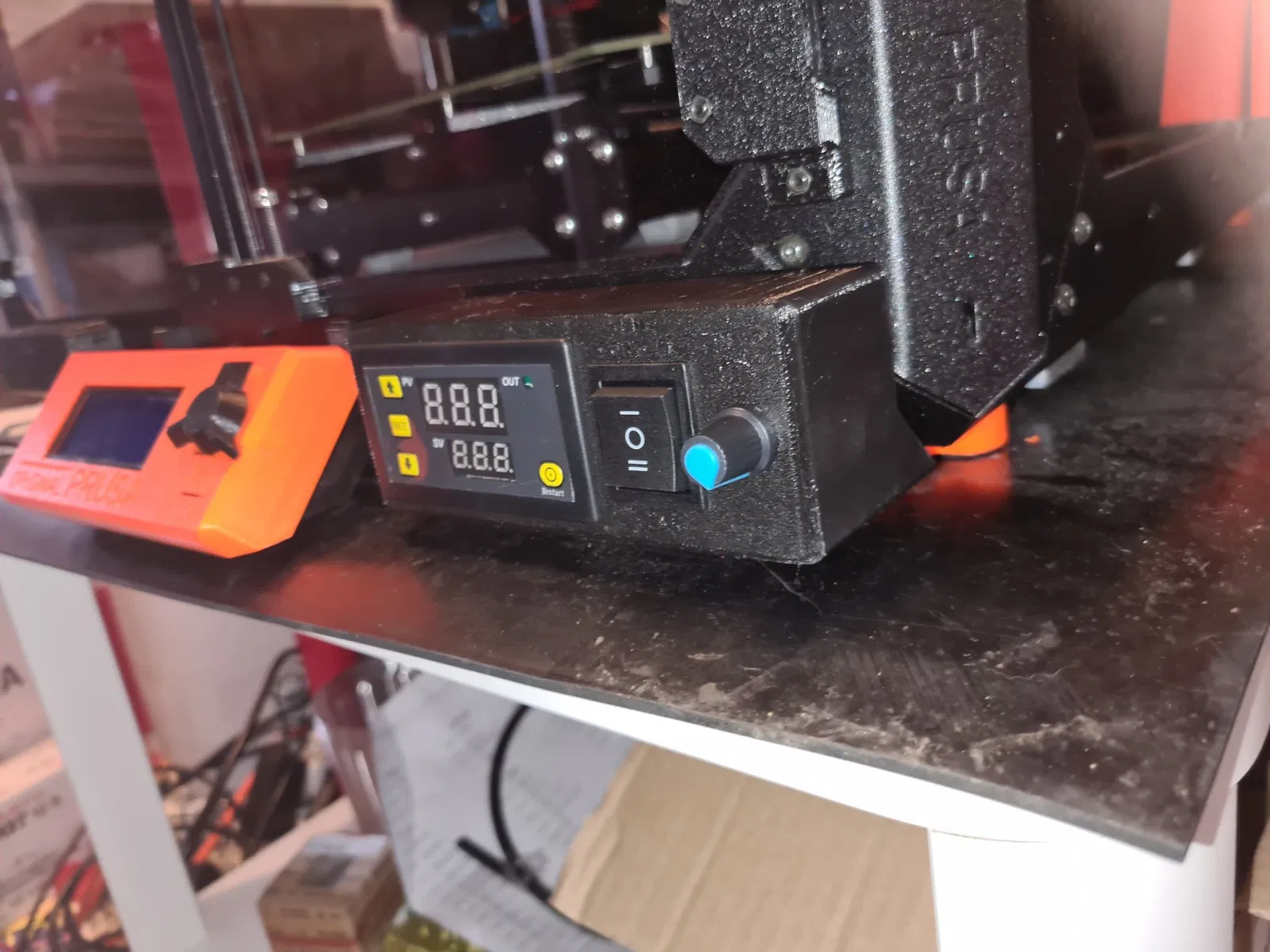

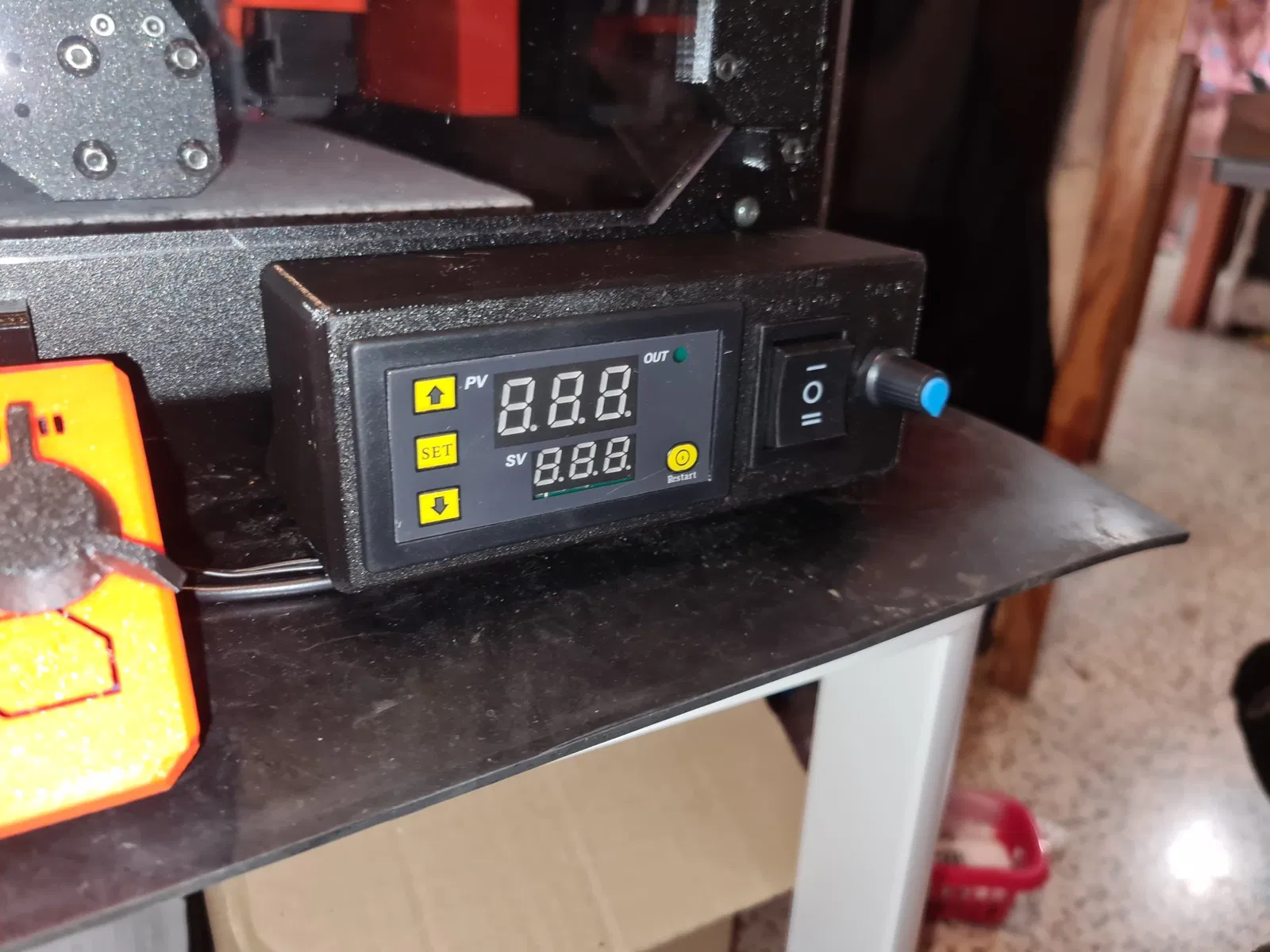

Opción 3 với công tắc 2 vị trí (1 để quạt được điều khiển bởi nhiệt độ và 2 để quạt luôn hoạt động) và điều khiển tốc độ quạt một cách thủ công:
-
- từ nguồn cấp điện đến chân B của công tắc.
-
- từ nguồn cấp điện đến đầu -GND của nhiệt độ và đến đầu - GND của bộ điều khiển tốc độ quạt.
- Cầu nối giữa các chân B1 và B2 của công tắc và từ chân B1 đến đầu +VCC của nhiệt độ và đến đầu +VCC của bộ điều khiển tốc độ quạt.
- Từ chân A1 của công tắc đến đầu S2 của nhiệt độ.
- Từ chân A2 của công tắc đến đầu S1 của nhiệt độ và đến đầu +OUT của bộ điều khiển tốc độ quạt.
- Từ chân A của công tắc đến + của quạt.
- Từ đầu – OUT của bộ điều khiển quạt đến – của quạt.
----------------------------------------------------------------------------------------------
Điều khiển nhiệt độ camera này dựa trên việc sử dụng một bộ điều chỉnh nhiệt độ kỹ thuật số W3230, một quạt 120x120x25, một nguồn điện và tùy thuộc vào tùy chọn phù hợp nhất với bạn, một công tắc, một bộ điều khiển tốc độ quạt và một bộ lọc PRUSA HEPA.
Tôi đã thiết kế một bộ tản nhiệt cho quạt cho phép không khí nóng được hút ra từ trên cùng của camera và do đó làm giảm nhiệt độ của camera nhanh hơn. Bộ tản nhiệt cũng có nghĩa là khi quạt hoạt động, dòng không khí không ảnh hưởng đến bề mặt in, điều này quan trọng nếu chúng ta in các vật liệu kỹ thuật.
Tôi đã chọn tất cả các thành phần 12V nhưng có thể sử dụng điện áp khác miễn là tất cả các thành phần của mạch đều có cùng điện áp.
Các thông số in: - Nên in bằng PETG hoặc ASA. - 2 đường viền. - 15% độ đầy. - Hỗ trợ chỉ cho việc hỗ trợ bộ lọc HEPA.
Vật liệu cần thiết là: - 4 vít M3 x 35mm - 3 vít M3 x 6mm - 7 đai ốc vuông M3 - Nguồn điện (Tôi chọn 12V 3A) - Bộ điều chỉnh nhiệt độ kỹ thuật số W3230 (Trong trường hợp của tôi là 12V) - Quạt 120 x 120 x 25 (Trong trường hợp của tôi là 12V) - Công tắc ON OFF 2 cực (Tùy chọn) - Công tắc ON OFF ON 6 cực (Tùy chọn) - Bộ điều khiển tốc độ cho quạt (Tùy chọn) - Bộ lọc HEPA PRUSA (Tùy chọn)
Kết nối:
Tùy chọn 1 không có công tắc: - + của Nguồn điện đến chân +VCC của bộ điều chỉnh nhiệt độ và đến + của quạt. - - từ nguồn điện đến chân -GND và S1 của bộ điều chỉnh nhiệt độ. - Từ chân S2 của bộ điều chỉnh nhiệt độ đến – của quạt.
Tùy chọn 2 có công tắc: - + từ Nguồn điện đến đầu vào của công tắc. - Từ đầu ra của công tắc đến chân +VCC của bộ điều chỉnh nhiệt độ và đến + của quạt. - - từ nguồn điện đến chân -GND và S1 của bộ điều chỉnh nhiệt độ. - Từ chân S2 của bộ điều chỉnh nhiệt độ đến – của quạt.
Tùy chọn 3 với công tắc 2 vị trí (1 cho quạt được điều khiển bởi bộ điều chỉnh nhiệt độ và 2 cho quạt luôn chạy) và điều khiển tốc độ quạt bằng tay: - + của nguồn điện đến chân B của công tắc. - - từ nguồn điện đến chân -GND của bộ điều chỉnh nhiệt độ và đến chân – GND của bộ điều khiển tốc độ quạt. - Jumper giữa các chân B1 và B2 của công tắc và từ chân B1 đến chân +VCC của bộ điều chỉnh nhiệt độ và đến chân +VCC của bộ điều khiển tốc độ quạt. - Từ chân A1 của công tắc đến chân S2 của bộ điều chỉnh nhiệt độ. - Từ chân A2 của công tắc đến chân S1 của bộ điều chỉnh nhiệt độ và đến chân +OUT của bộ điều khiển tốc độ quạt. - Từ chân A của công tắc đến + của quạt. - Từ chân – OUT của bộ điều khiển quạt đến – của quạt.
INTERRUPTOR ON OFF 2 POLOS
CÔNG TẮC ON OFF ON 6 PÔLÔ
BỘ ĐIỀU KHIỂN QUẠT
TERMOSTATO
FUENTE ALIMENTACION
VENTILADOR
FILTRO HEPA PRUSA
