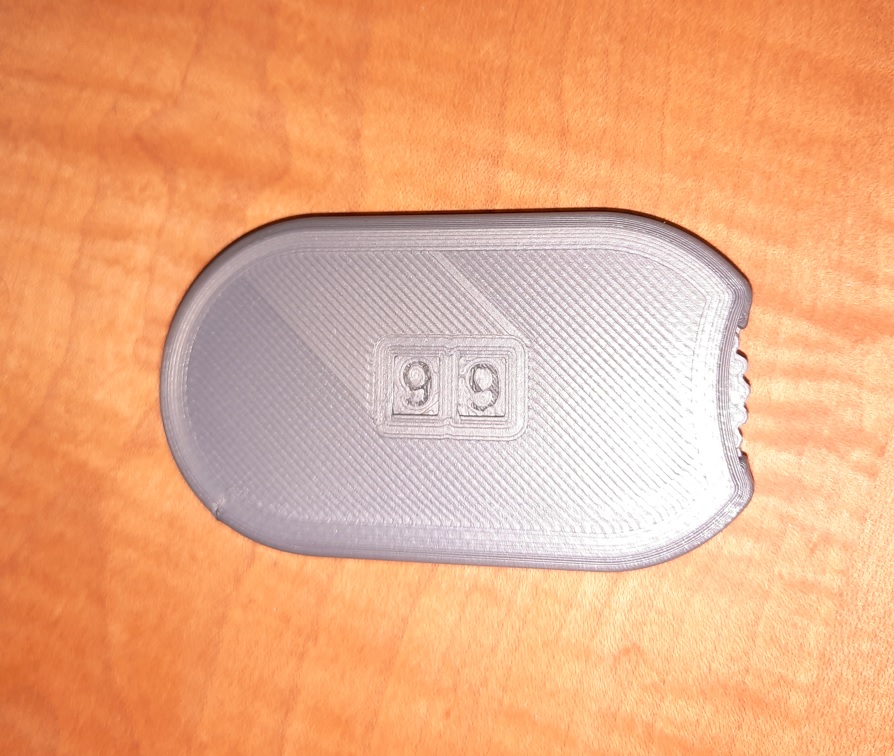

Bộ đếm bánh xe xoay tay đơn (00 đến 99) dùng cơ cấu Geneva Drive.

Hỗ trợ:

Phần đế của vỏ máy (case_bottom) cần có trụ chống. Không có bộ phận nào khác cần trụ chống. Hãy cẩn thận gỡ bỏ trụ chống ở phần đế vỏ máy trước khi lắp ráp. Nên in bánh răng Geneva ở độ cao lớp 0.12mm để hoạt động trơn tru hơn, vì các đường z-seam ảnh hưởng tiêu cực đến độ mượt của cơ cấu. Phần còn lại có thể in ở độ cao lớp 0.12mm hoặc 0.20mm.

Lắp ráp:

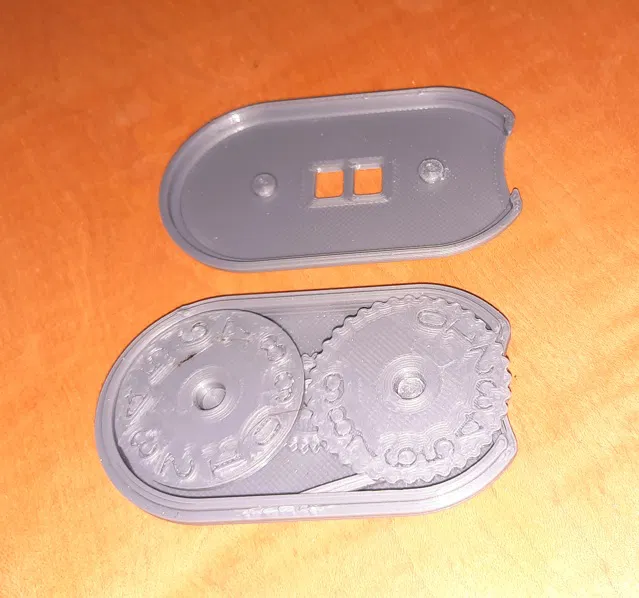

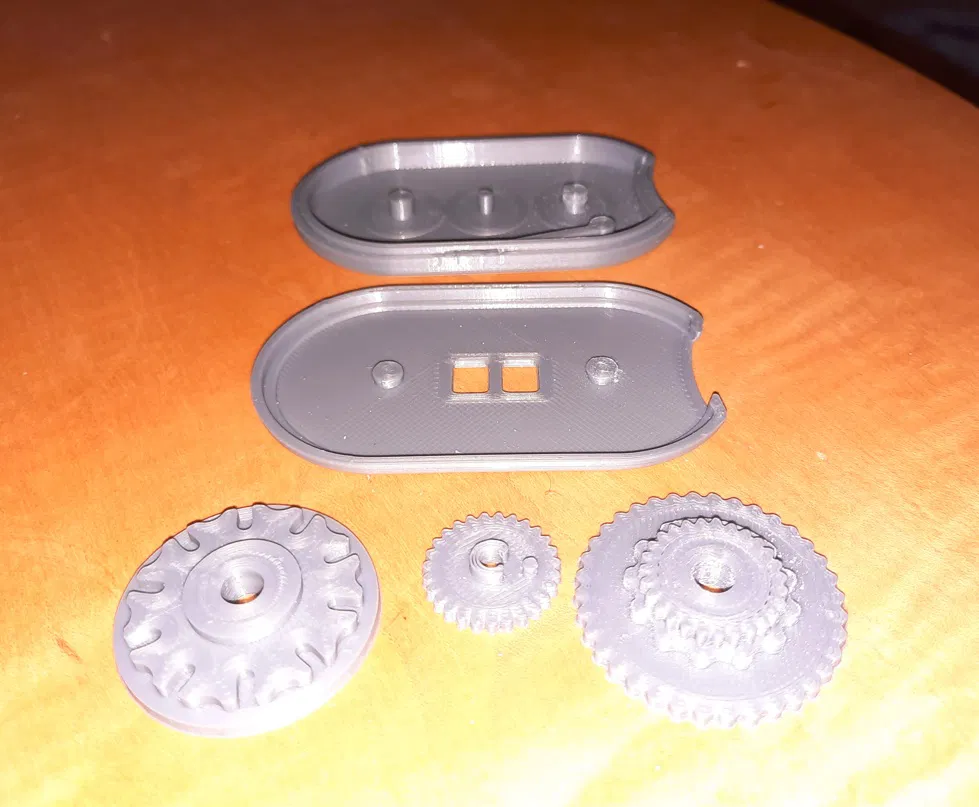

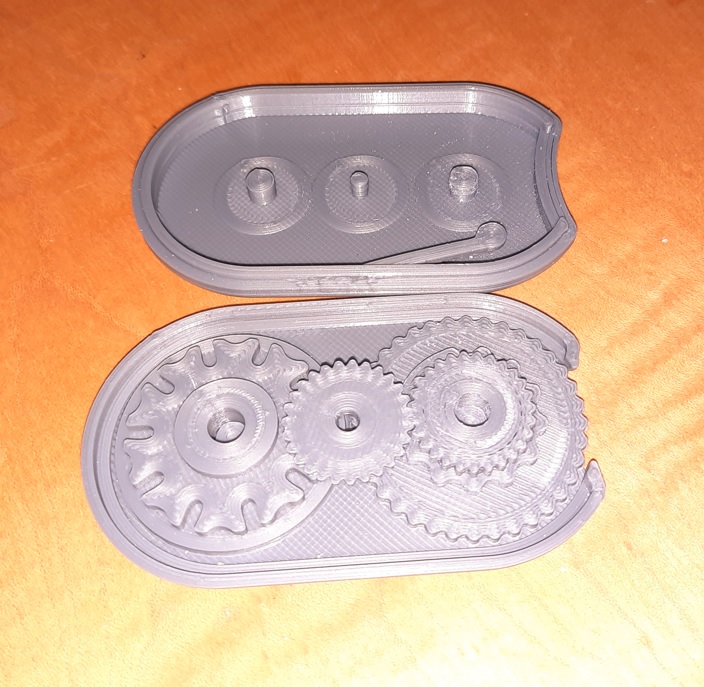

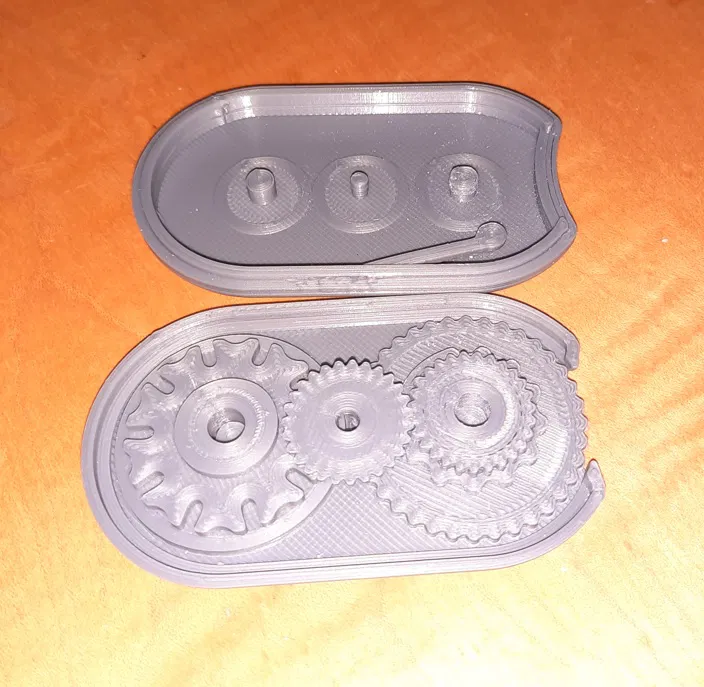

Đặt bánh răng trung tâm (middle moon gear) vào phần đế vỏ máy, mặt có bánh răng úp xuống, sau đó hướng chốt trên bánh răng trung tâm lệch 45 độ ra xa bánh xe xoay tay (thumbwheel). Tiếp theo, đặt bánh răng xoay tay (thumb_gear) vào, với số 0 ở vị trí số hàng chục. Sau đó thêm bánh răng Geneva với số 0 ở chính giữa. Nếu chốt trên bánh răng trung tâm được căn chỉnh, mọi thứ sẽ khớp vào nhau dễ dàng mà không cần dùng lực. Kiểm tra độ thẳng hàng của các con số để đảm bảo hàng chục quay vòng đúng như mong đợi, sau đó ép phần vỏ trên vào để giữ mọi thứ lại với nhau bằng khớp ép.

Nếu chuyển động bị kẹt, hãy làm mịn các đường z-seam.

Đây là bản chỉnh sửa của:

https://www.thingiverse.com/thing:4097275

vốn là bản chỉnh sửa của:

https://www.thingiverse.com/thing:1290507

Chúc vui!
