Đầu Nối Diều Sauls Barrage
Hai loại đầu nối khác nhau cho diều Sauls barrage. Bản vẽ gốc được tạo bằng DraMa, giờ có sẵn trên kite.builders. In được bằng PLA và TPU. Cần 16 đầu nối mỗi loại cho thanh chính 10mm và thanh phụ 8mm.
Mô tả

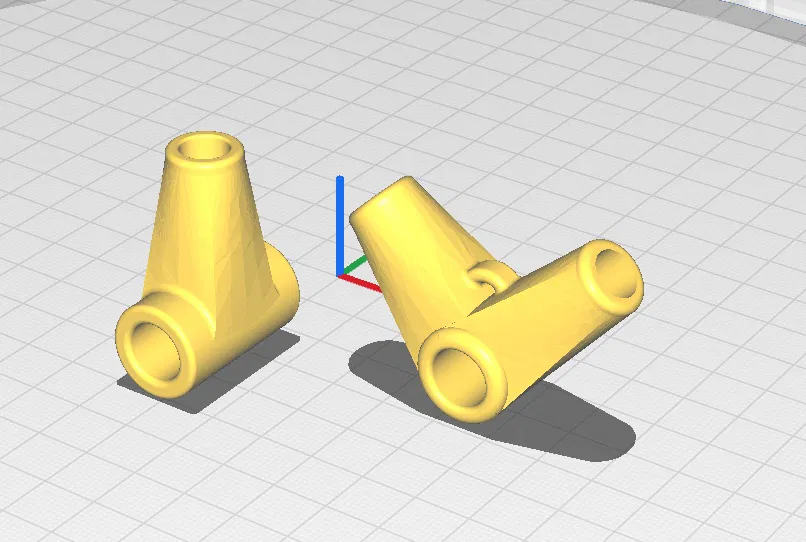

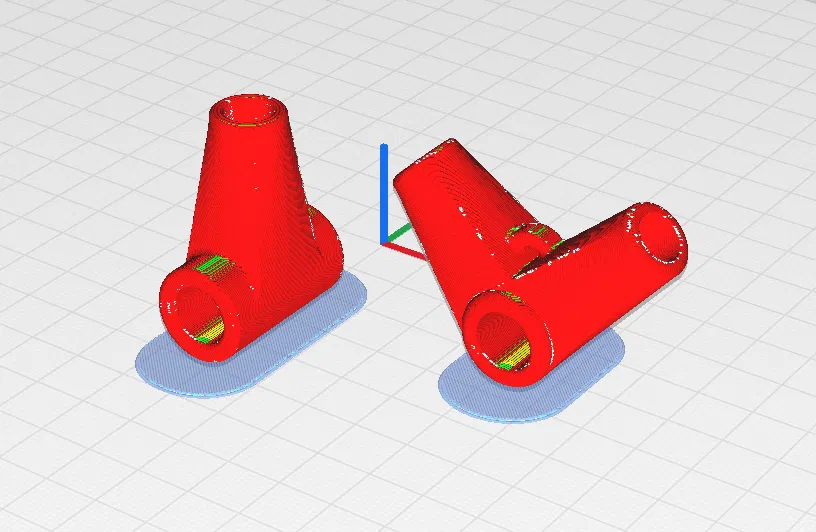

Hai loại đầu nối khác nhau cho diều Sauls barrage. Bản vẽ gốc của diều được tạo bằng DraMa, và bây giờ cũng có sẵn trực tuyến trên kite.builders. Có thể in bằng PLA và TPU. Mình đã cắt lát chúng bằng Cura (xem thêm hình). Mình đề xuất in chúng như hình, vì cấu trúc lớp sẽ tốt nhất cho các lực tác động. Mình đã sử dụng 60% độ đặc ruột.
Đầu nối được thiết kế cho thanh chính 10mm và thanh phụ 8mm. Như tên tệp cho biết, đường kính của các lỗ khoan được làm hơi quá khổ để cho phép lắp lỏng. Bạn sẽ cần 16 đầu nối mỗi loại để lắp ráp diều.
Chỉ để tham khảo kích thước của diều, mình đã đính kèm một bức ảnh về một chiếc diều mình đã làm cách đây 10 năm với các đầu nối làm bằng Nhôm.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
