Công cụ chỉnh thẳng chân IC DIP tiện lợi

Tác giả Phenex_98019

Lượt tải
132
Lượt thích
18
Lượt coi
660
Bình luận
5

File 1 150,8 KB

  • DIP_pin_straightener_slim_1766287354.3mf3MF · 150,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#10158
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

Gói đôi thân thiện với thợ sửa chữa và bảng mạch (DIP) có một đặc điểm hơi phiền toái. Các chân được uốn từ nhà máy không hướng thẳng xuống, mà ở một góc khiến việc chèn chúng trở nên khó khăn và thường yêu cầu phải làm thẳng chúng trước. Kỹ thuật thông thường là chỉ cần ấn chúng lên một bề mặt phẳng, như bàn, và áp dụng áp lực đều. Nhưng điều đó không lý tưởng và có thể dễ dàng làm cong một số chân ra khỏi hình dạng, yêu cầu phải sửa chữa.

Vì lý do đó, có những công cụ chuyên dụng. Nhưng vì chúng ta đều yêu thích in 3D, tại sao không tự làm một cái thay vì mua? Nó cũng có lợi thế là không cần vít hoặc lò xo kim loại, làm cho nó đơn giản và rẻ nhất có thể.

Tính năng:

  • Đa năng: Chấp nhận bất kỳ linh kiện nào từ 4-28 chân trong gói đôi rộng 0.3"

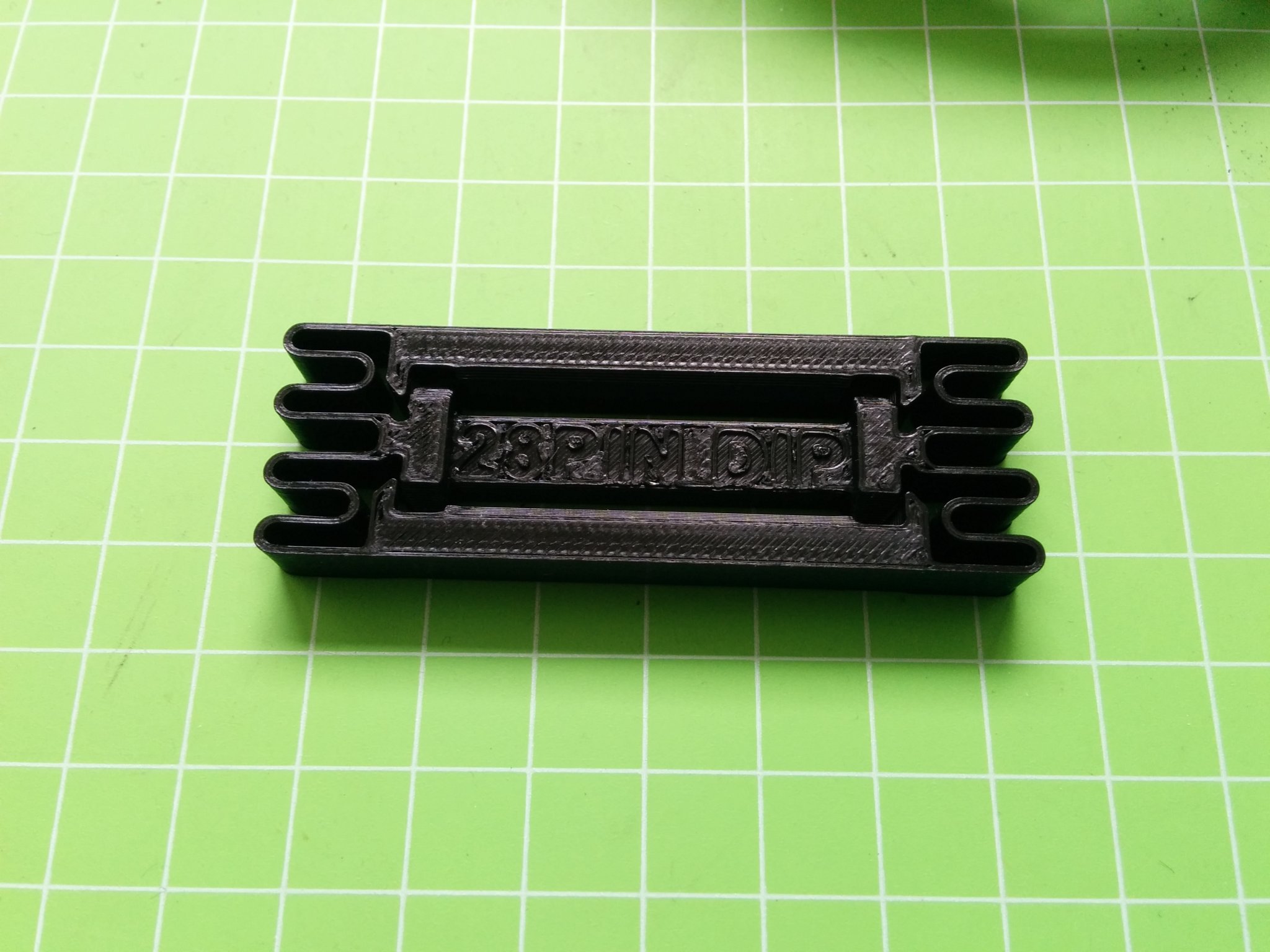

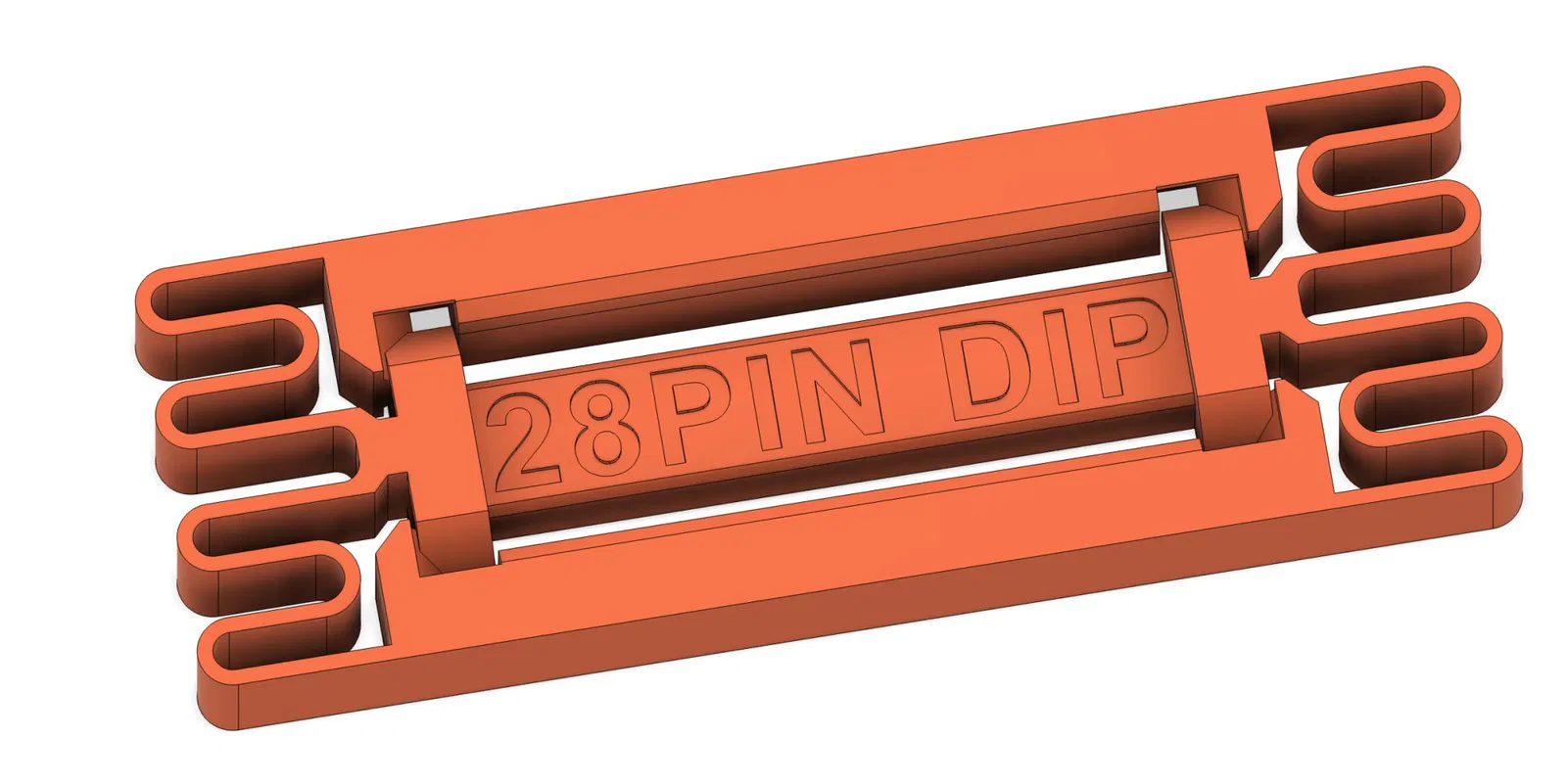

  • 100% in: Một mảnh, in tại chỗ - không cần hỗ trợ, không cần các linh kiện bổ sung

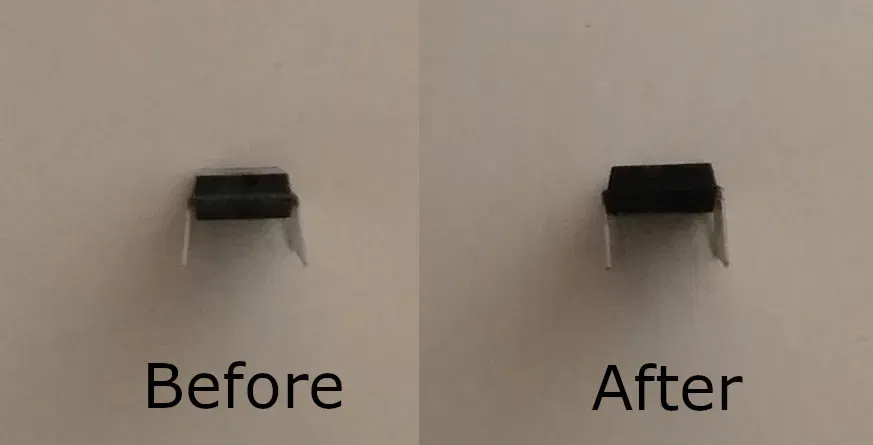

  • Uốn cong hoàn hảo: độ nghiêng nhẹ vào trong trên các hàm công cụ bù đắp cho tính đàn hồi của chân
  • Sử dụng tay rảnh: Các bộ phận di chuyển cho phép chỉ một trục chuyển động, vì vậy các thao tác không yêu cầu bề mặt phẳng như một số công cụ khác

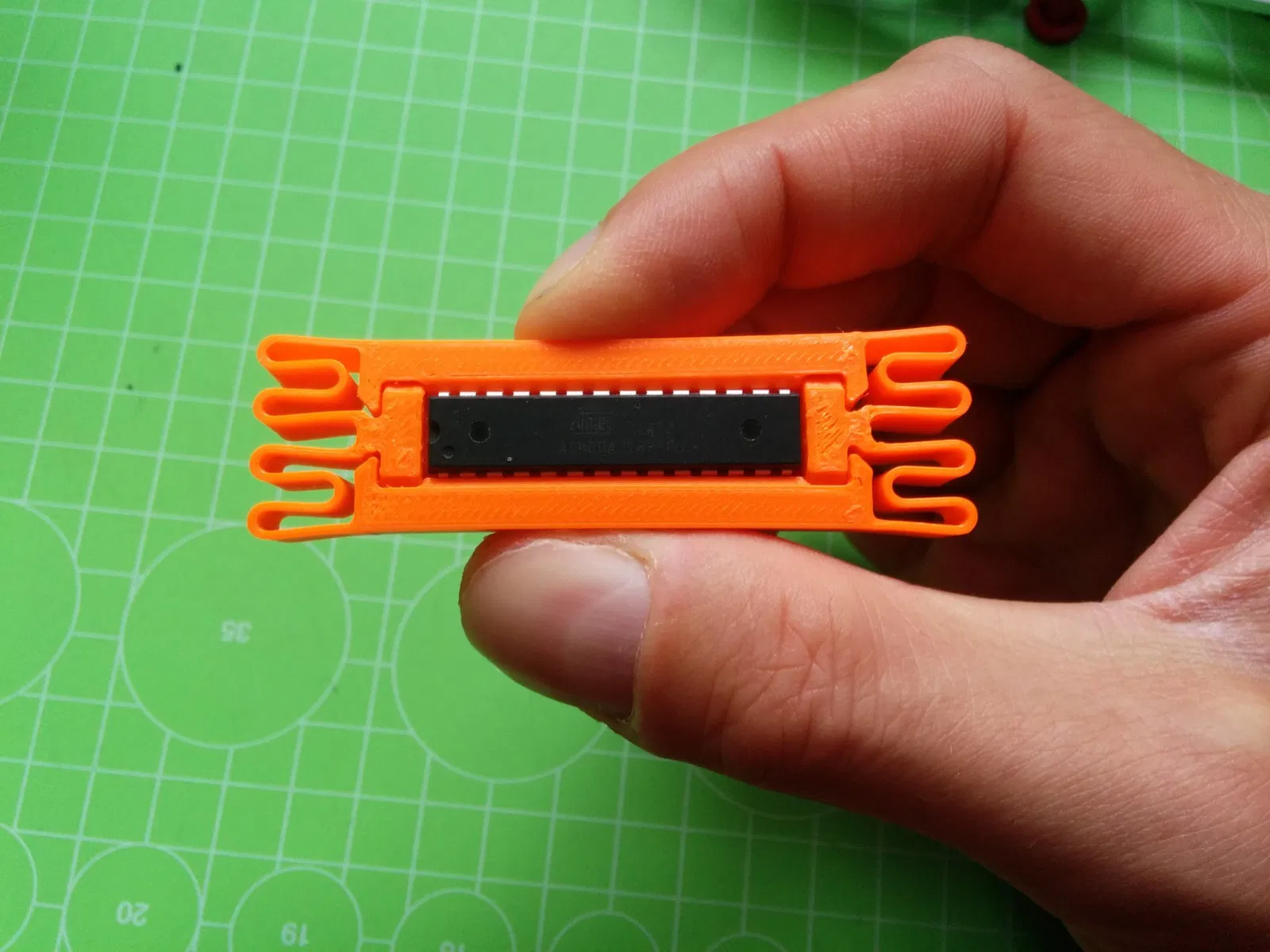

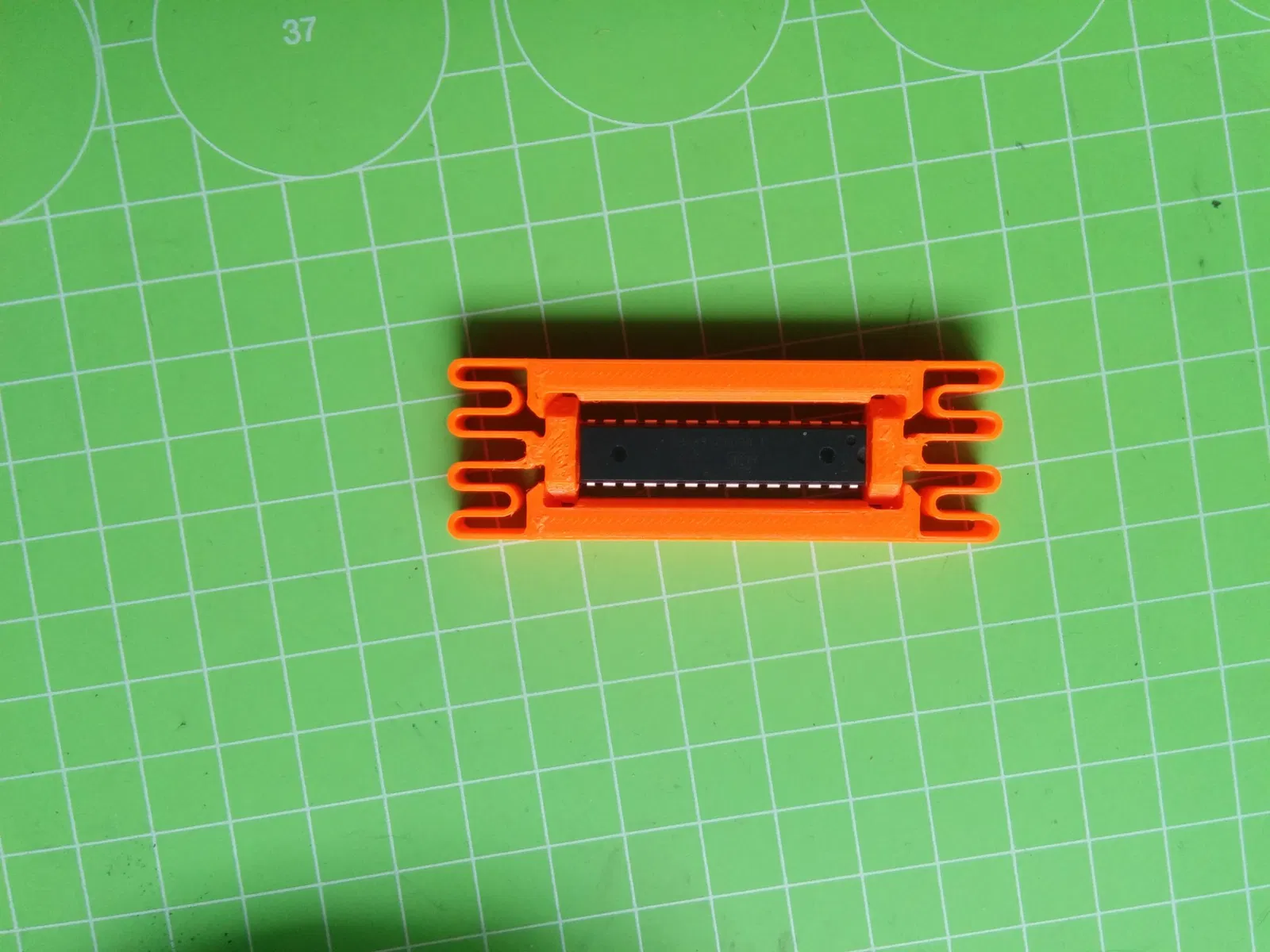

Cách sử dụng: Chèn IC vào công cụ từ trên xuống (phần chèn có văn bản in trên đó), chân hướng xuống. Ấn các hàm di động lại với nhau để căn chỉnh các chân. Thả áp lực và tháo phần ra. Xong!

Nên in bằng vật liệu hơi linh hoạt như PETG để các yếu tố lò xo hoạt động dễ dàng hơn. Mặc dù tôi đã thử nghiệm PLA và nó cũng hoạt động. Sử dụng một số phần lấp đầy để làm cứng các khu vực khác, mọi thứ ≥ 15% sẽ ổn. Thiết kế được tối ưu hóa cho chiều rộng vòi phun 0.4mm (các yếu tố lò xo dày hai lần ép).

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mf
Số file mô hình
1
Tổng dung lượng
150,8 KB
File lớn nhất
150,8 KB
