Vỏ Hộp Nhôm Định Hình Dẻo Theo Tham Số

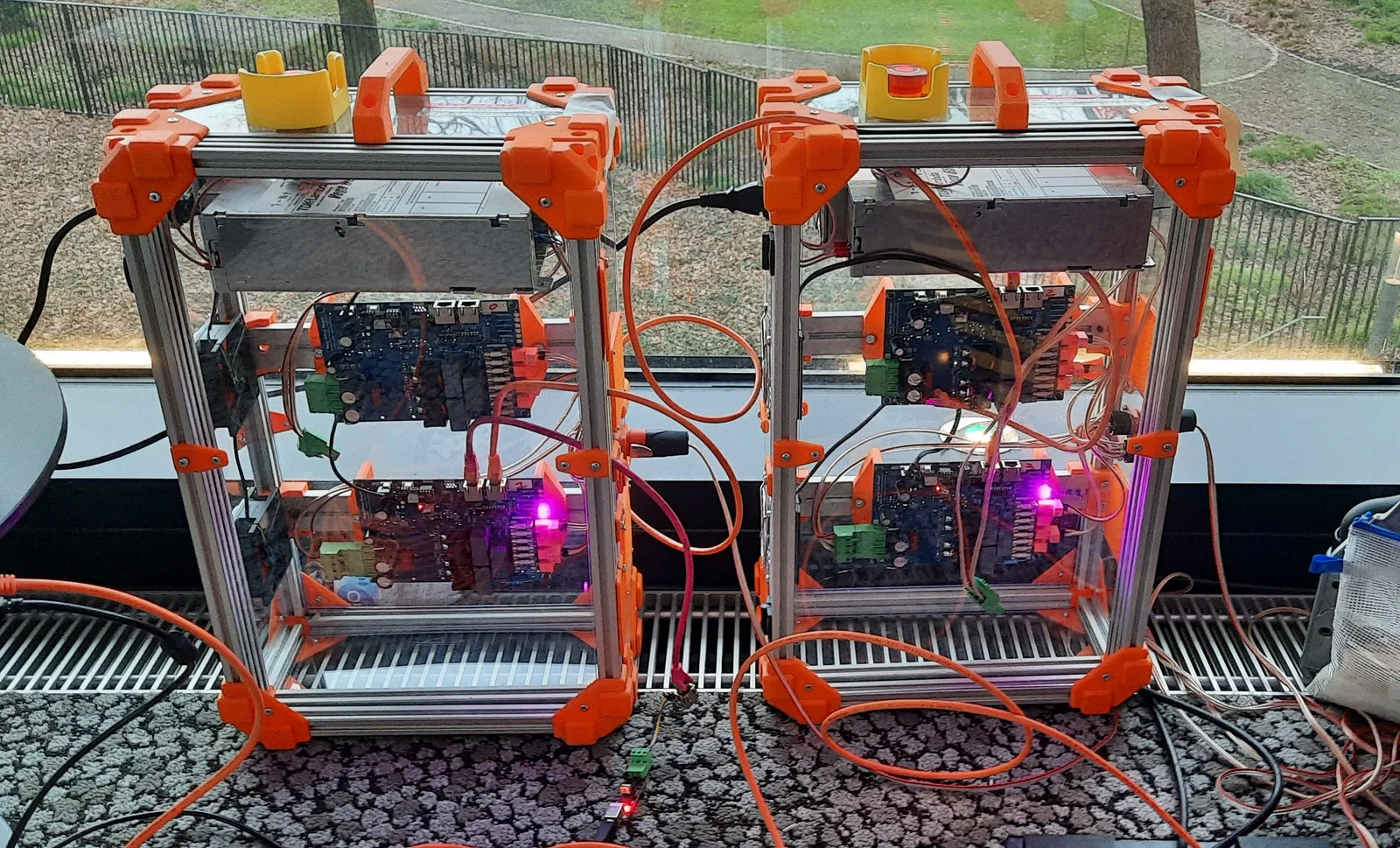

Bộ mô hình này là tất cả những gì bạn cần để chế tạo các vỏ máy lớn cho dự án của mình từ các bộ phận in 3D, nhôm định hình công nghiệp kiểu B-type 2020 (V-slot hoặc rãnh 6) và vật liệu dạng tấm mỏng như polycacbonat hoặc tấm panel.

Các mô hình được cung cấp dưới dạng STL được tính toán sẵn cho nhôm định hình rãnh 6mm 2020, và dưới dạng mô hình OpenSCAD có tham số. Bạn có thể tùy chỉnh các mô hình OpenSCAD cho các loại nhôm định hình khác nhau như 3030 hoặc thậm chí 4040. Các góc được gắn vào thanh nhôm bằng một con vít được ren vào tâm của thanh nhôm. Tôi thấy cách tốt nhất để tạo ren cho các lỗ này là sử dụng một mũi taro chất lượng tốt dành cho nhôm.

Có các mô hình sau:

• Một góc 3 chiều gắn vào ba thanh nhôm theo hướng X, Y và Z, có lỗ để đóng đinh tán hoặc bắt vít các tấm panel vào.
• Một bộ gồm một góc 2 chiều và một góc 3 chiều tạo thành một cặp. Bạn có thể sử dụng chúng để làm một (hoặc hai) mặt của vỏ máy thành cửa. Bản lề nhựa thương mại cho các thanh nhôm này có giá rẻ và có nhiều, vì vậy bạn chỉ cần mua chúng.
• Một bộ phận giảm chấn có thể dán vào các góc.
• Hai loại bộ gia cố tấm panel có thể được sử dụng để kết nối giữa các tấm panel lớn với thanh nhôm bằng vít hoặc đinh tán, để ngăn tấm panel bị cong hoặc võng.
• Một chốt cửa đơn giản. Chốt này chỉ móc vào rãnh của thanh nhôm. Nó không quá cầu kỳ, nhưng đủ để hoàn thành công việc.
