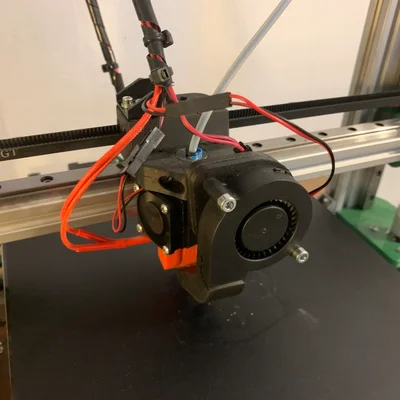

Bộ giữ hotend E3D 6V cho Anet AM8 MGN12

E3D V6 hotend carriage cho Anet AM8 MGN12

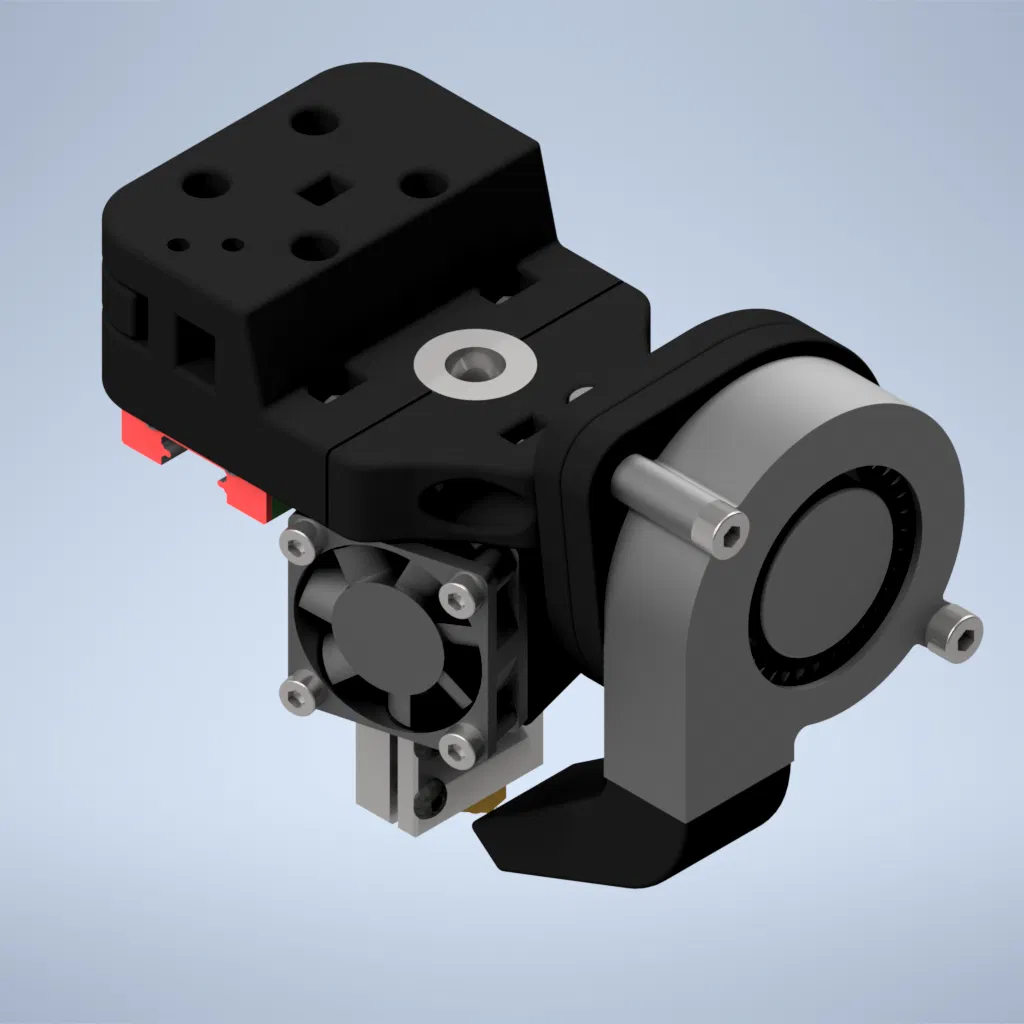

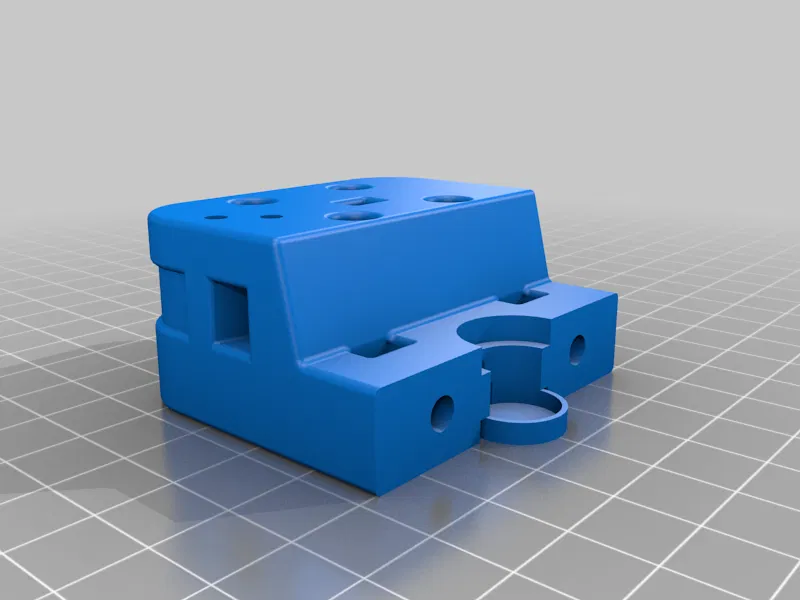

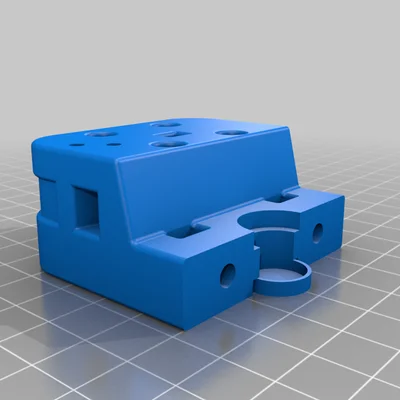

Đây là phiên bản chỉnh sửa của bộ phận giữ hotend E3D V6 từ BLV. Nó sử dụng ốc M4 để kẹp hotend vào bộ phận giữ, thay vì ốc M3.

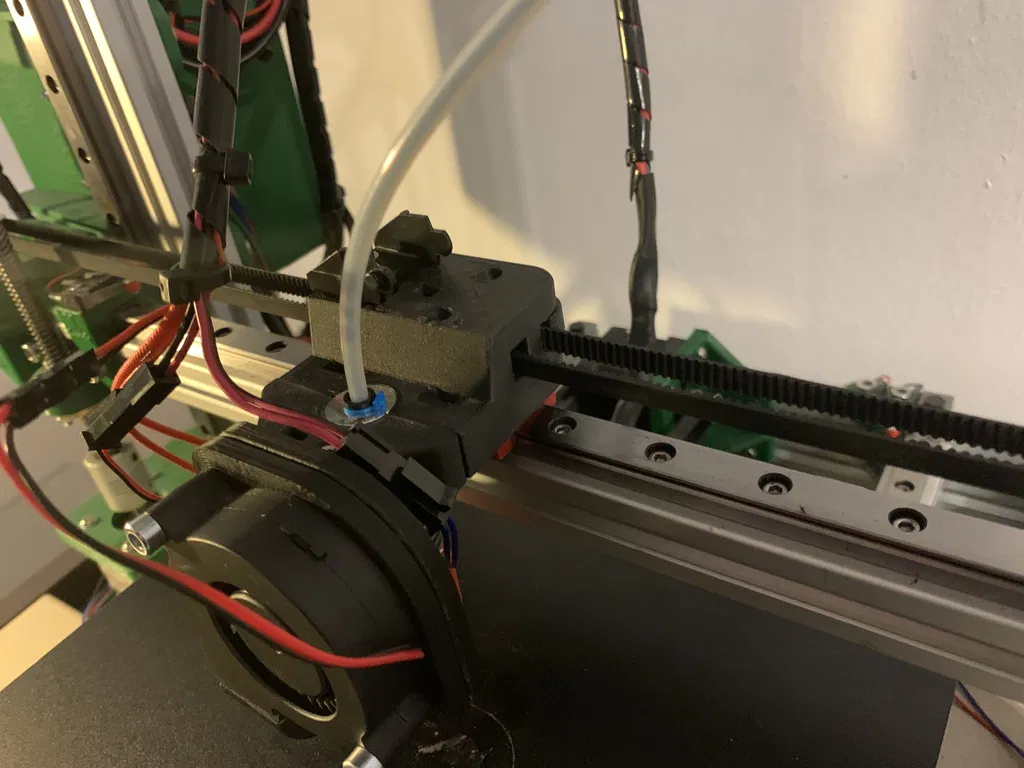

Thiết kế cũng sử dụng cách nối dây curoa vào bộ phận giữ đã được chỉnh sửa. Thay vì dùng dây rút và ốc, đây là cơ chế kẹp.

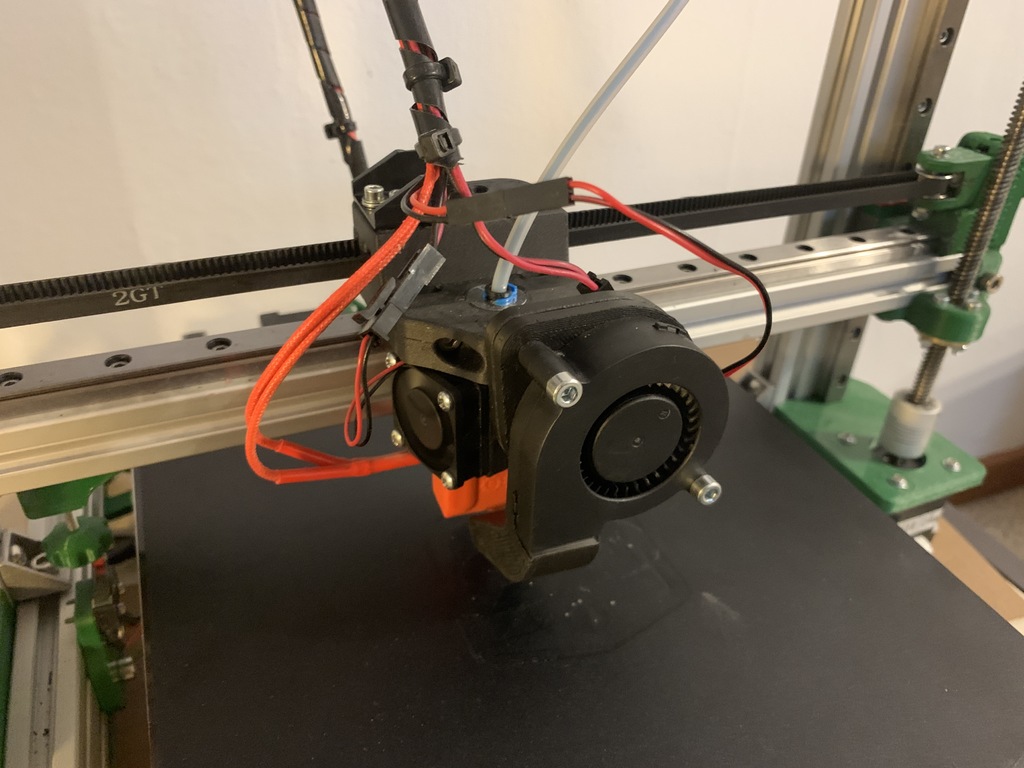

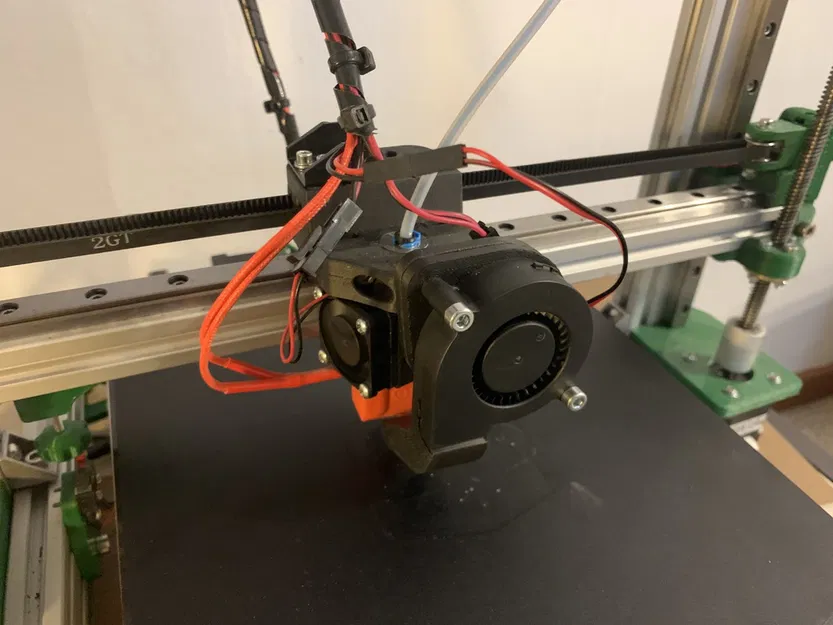

Để có thêm khoảng trống quanh đầu phun, quạt làm mát bộ phận được gắn trên một khối đệm. Bạn cũng có thể sử dụng bộ phận giữ quạt và đầu phun từ thiết kế gốc để làm mát bộ phận.

Cập nhật

Phiên bản V2.0

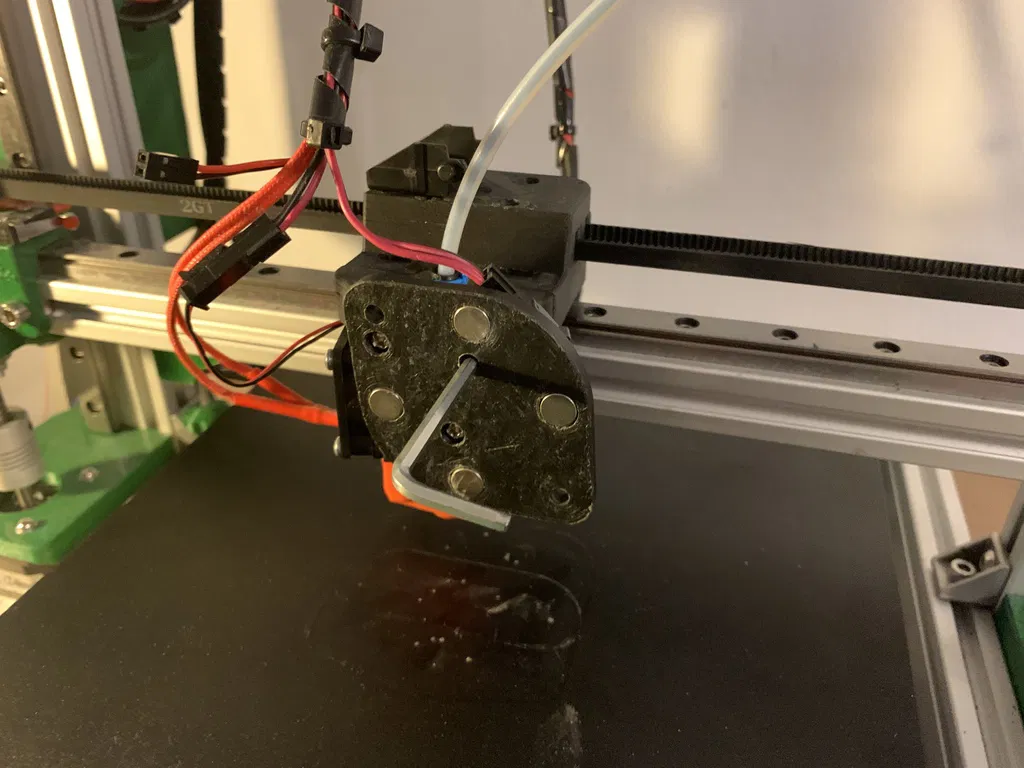

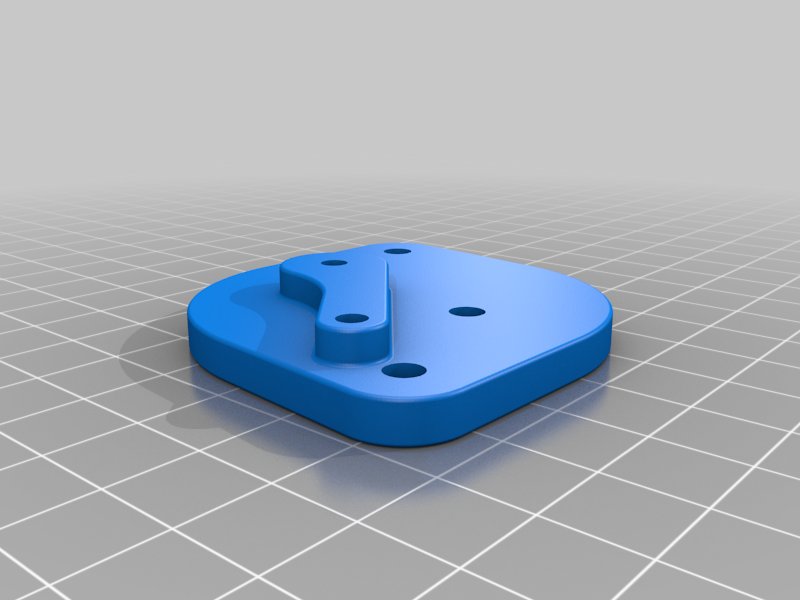

• Khối gắn mới cho quạt làm mát bộ phận

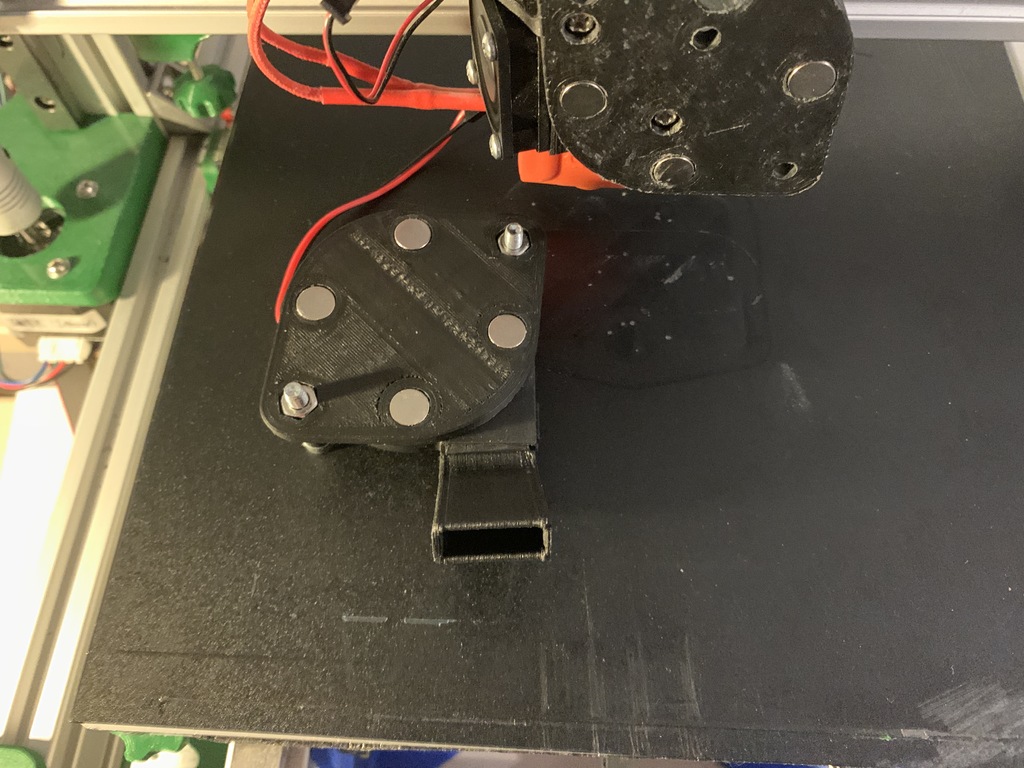

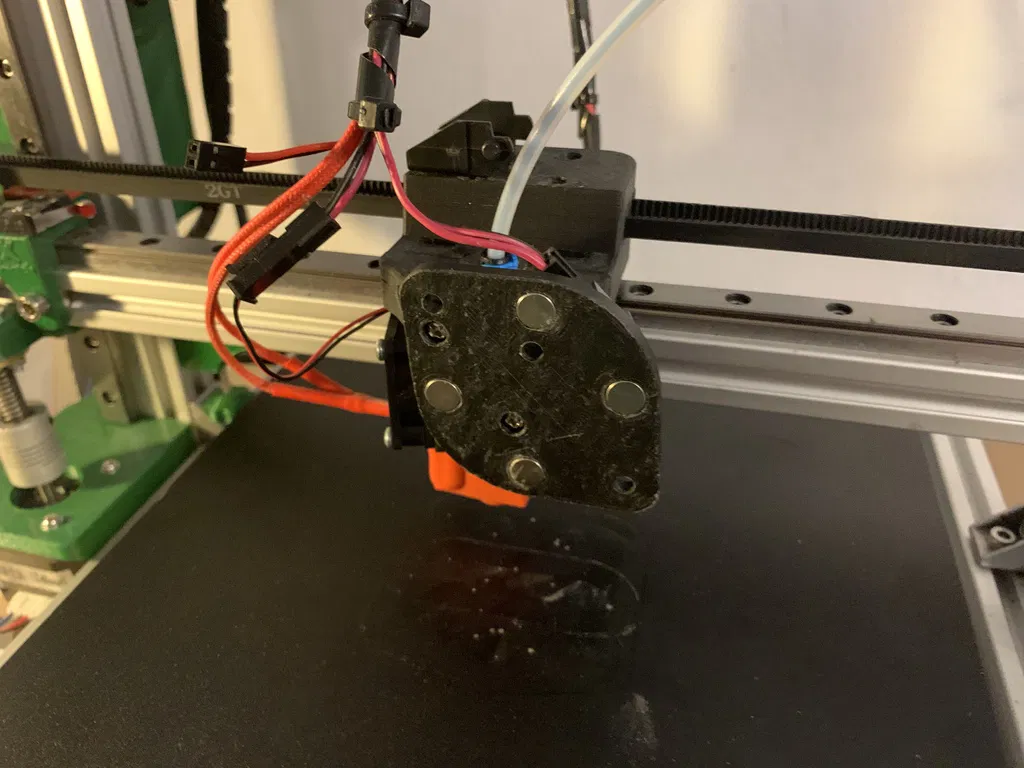

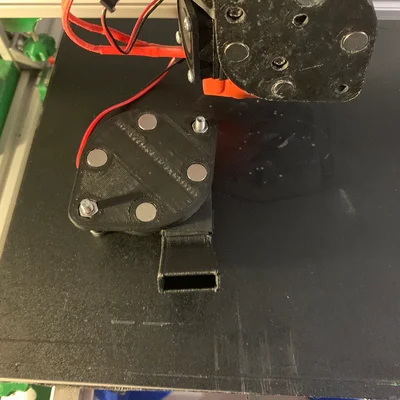

• Quạt được giữ cố định bằng nam châm

Các bộ phận

Các bộ phận in 3D

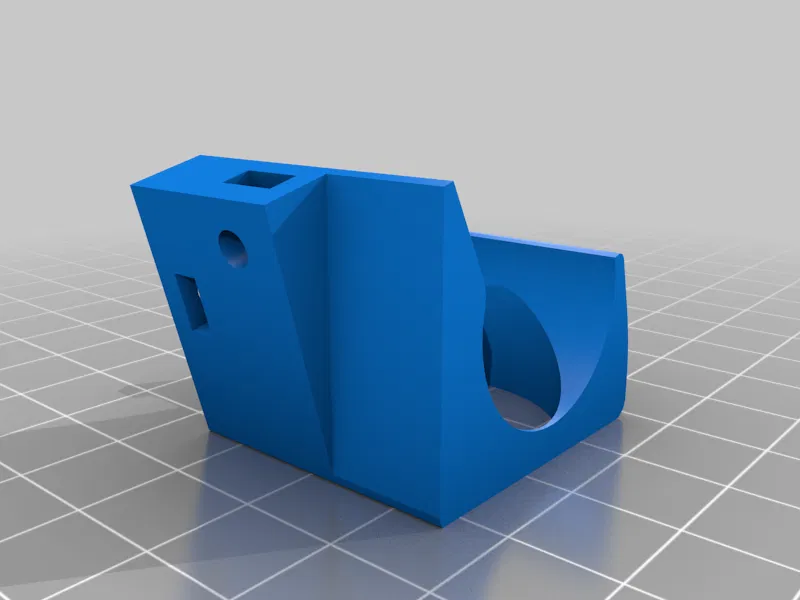

• MK3_V6_hugger_01_02
• X_Locker_01_01

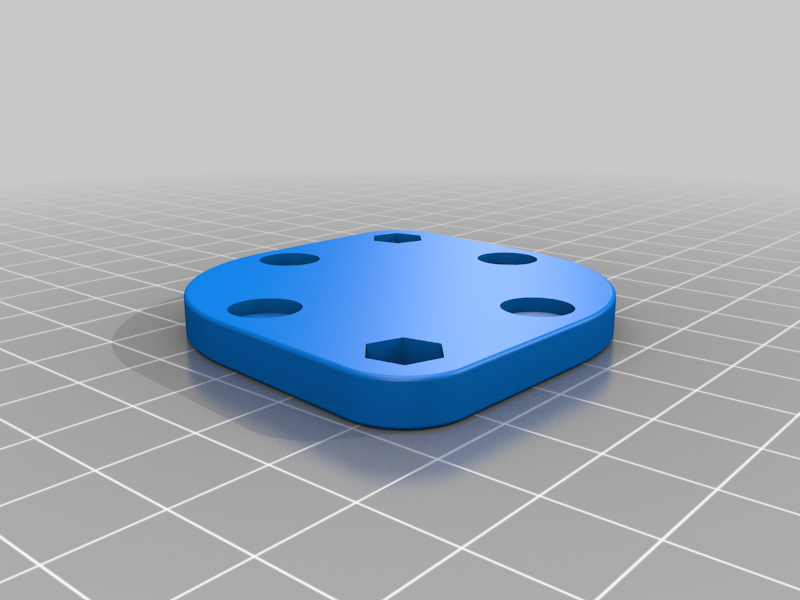

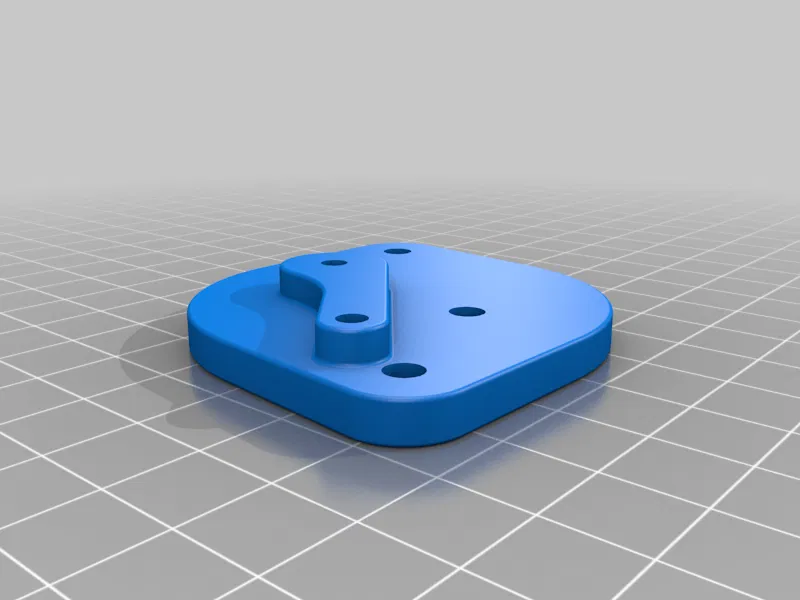

• PartFanMount_01_01

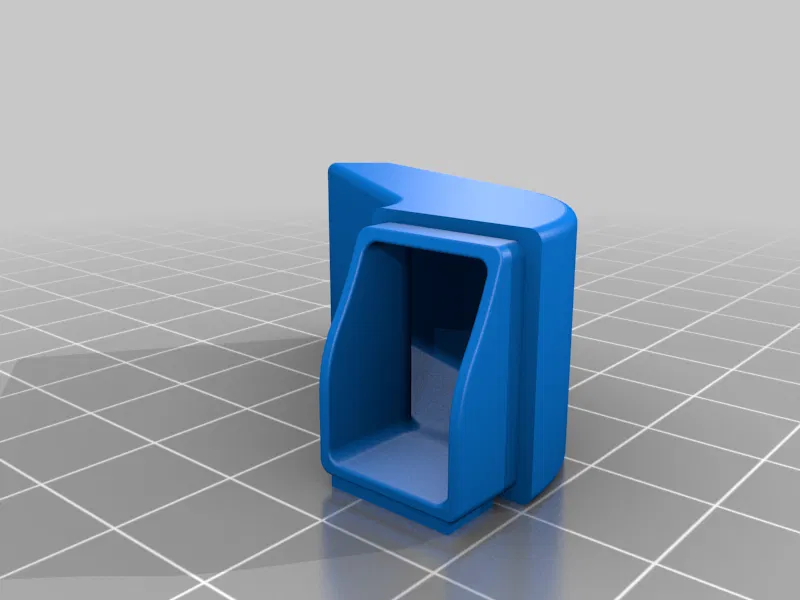

• PartCoolingFanAdapter_01_01
• X_CarrigerCableChain_02_01

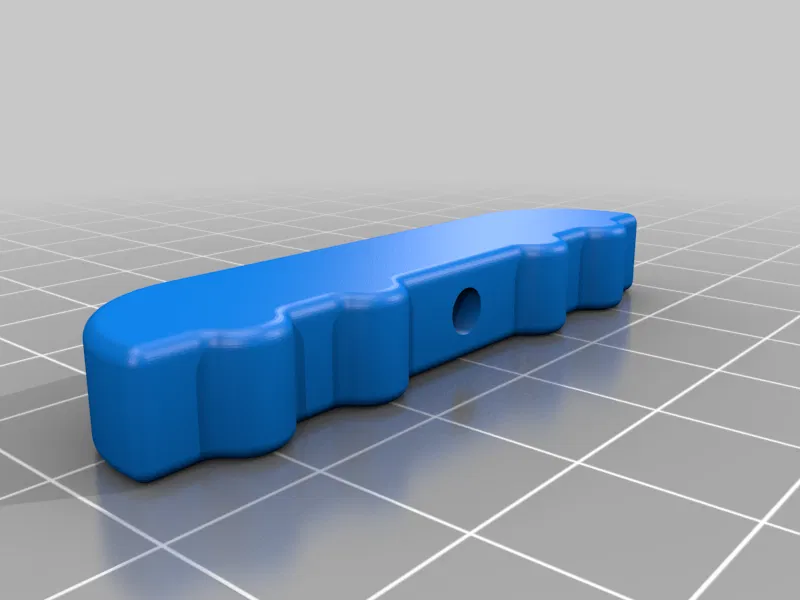

• BeltLock_01_01

Phần cứng

• ISO 4762 - M3 x 8 (4 cái)
• ISO 4762 - M3 x 12 (2 cái)
• ISO 4762 - M3 x 16 (5 cái)
• ISO 4762 - M3 x 25 (1 cái)
• ISO 4762 - M4 x 20 (2 cái)
• ISO 4762 - M4 x 25 (2 cái)
• ISO 4032 - M3 (4 cái)
• ISO 4032 - M4 (4 cái)

Các bộ phận bổ sung

• quạt hướng trục 30x30x10
• quạt ly tâm 50x50x15
• nam châm tròn 8x2 (8 cái)

Lắp ráp

Vui lòng xem bản vẽ đính kèm với mô hình này.

Cài đặt in

Máy in:

Anet AM8

Rafts:

Không

Supports:

Không

Filament:

colorFabb XT-CF20 & PLA/PHA

đen & xanh lá cây

Sau khi in =============

Các bộ phận X_Carriger_02_01.stl và X_Locker_01_01.stl có sẵn cấu trúc hỗ trợ. Cần phải gỡ bỏ cấu trúc hỗ trợ này sau khi in.

Danh mục: Linh kiện máy in 3D
