Máy ép insert nhiệt in 3D hầu hết các bộ phận

Cái máy ép insert nhiệt này được thiết kế để tiết kiệm chi phí mà vẫn đảm bảo chức năng. Hầu hết các bộ phận cần thiết đều có thể in 3D, còn các thanh trục 6mm thì có thể tận dụng từ hộp mực máy in laser cũ. Tùy loại hộp mực mà bạn có thể tìm được trục 6mm hoặc 8mm. Các bộ phận khác có thể đã có sẵn trong kho đồ của bạn, và các bạc đạn LM6UU thì rất rẻ.

Bộ phận cần thiết: Để lắp ráp, bạn sẽ cần:

• Các bộ phận in 3D

• 1 cây hàn Yihua 947-1 60W

• 4 thanh trục tuyến tính 6mm x 244mm

• Ít nhất 4 bạc đạn tuyến tính bi LM6UU (nên dùng 8 cái để tăng độ ổn định)

• 2 ốc vít M3x12mm

• 4 ốc vít M3x10mm

• 2 đai ốc M3

• 2 vòng đệm M3

• 5 lò xo nén (ID 6mm x OD 8mm) dài 4-25mm

• 4 chân đế cao su 3M T4000

• Vài cái dây rút nhựa

Để in bộ phận này, hãy in các file sau:

1 x Heat_Set_insert_press_full.3mf

Cài đặt In

Đây là cài đặt được đề xuất:

• Chất liệu: PETG
• Chiều cao lớp: 0.25mm
• Tỷ lệ vật liệu độn: 40%
• Loại vật liệu độn: Rectilinear
• Tường: 4
• Lớp trên/dưới đặc: 5
• Hỗ trợ: KHÔNG CÓ

Lắp ráp

• Ép các bạc đạn tuyến tính vào vỏ Z_Y_connector, đảm bảo chúng phẳng với vỏ.
• Ép các thanh trục tuyến tính vào đế.
• Ép các thanh trục tuyến tính vào Khung giữ máy hàn_Part_2.
• Luồn các lò xo qua một trong các thanh trục tuyến tính ở đế (xếp chồng chúng lên nhau).
• Lắp đai ốc M3 vào Kẹp.
• Lắp vòng đệm vào Kẹp_part2.
• Lắp ốc vít M3x12mm vào Kẹp_part2.
• Vặn Kẹp_part2 và chi tiết Kẹp lại với nhau.
• Làm tương tự với cái còn lại.
• Luồn các chi tiết thanh trục tuyến tính đã lắp ráp vào nhau với Z_Y_connector.
• Luồn các Kẹp vào mỗi đầu trục của thanh ray tuyến tính.
• Vặn chặt các ốc vít M3.
• Lắp ốc vít M3x10mm vào Khung giữ máy hàn.
• Đặt máy hàn vào Khung giữ máy hàn_Part_2 và vặn chặt ốc vít.
• Dùng dây rút nhựa để cố định dây nguồn vào Khung giữ máy hàn_Part_2 và vào Kẹp trục Z.
• Xong!

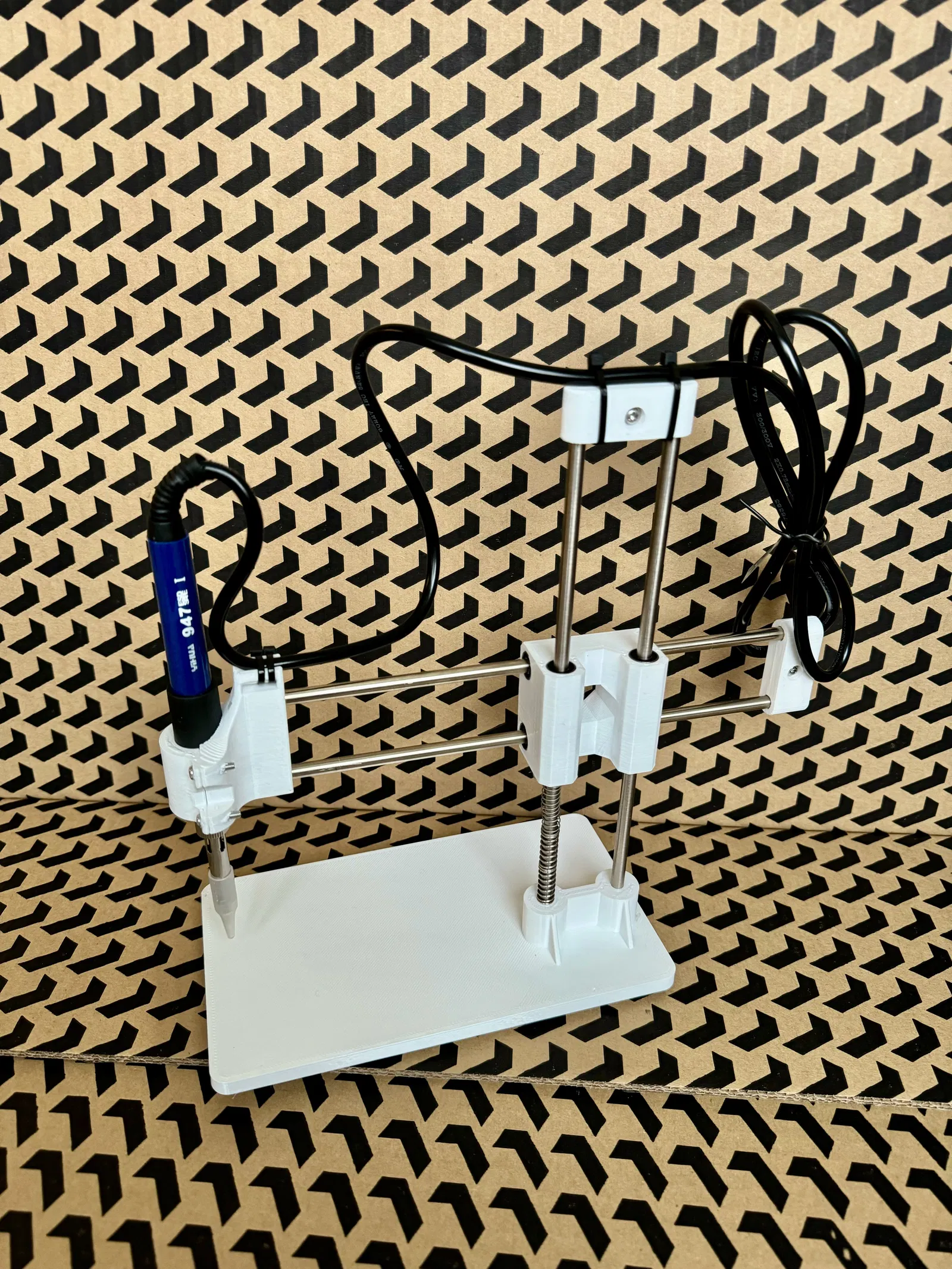

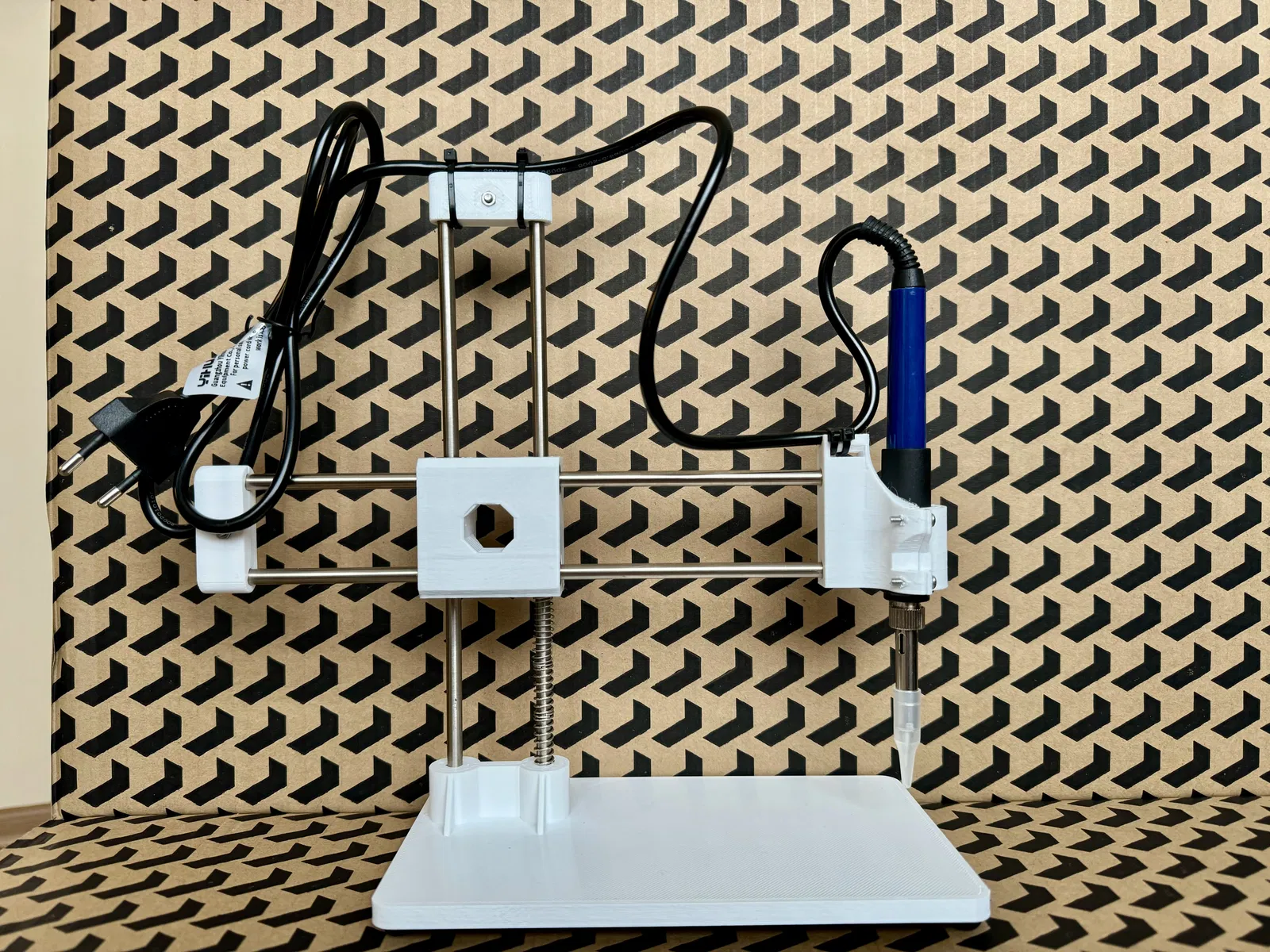

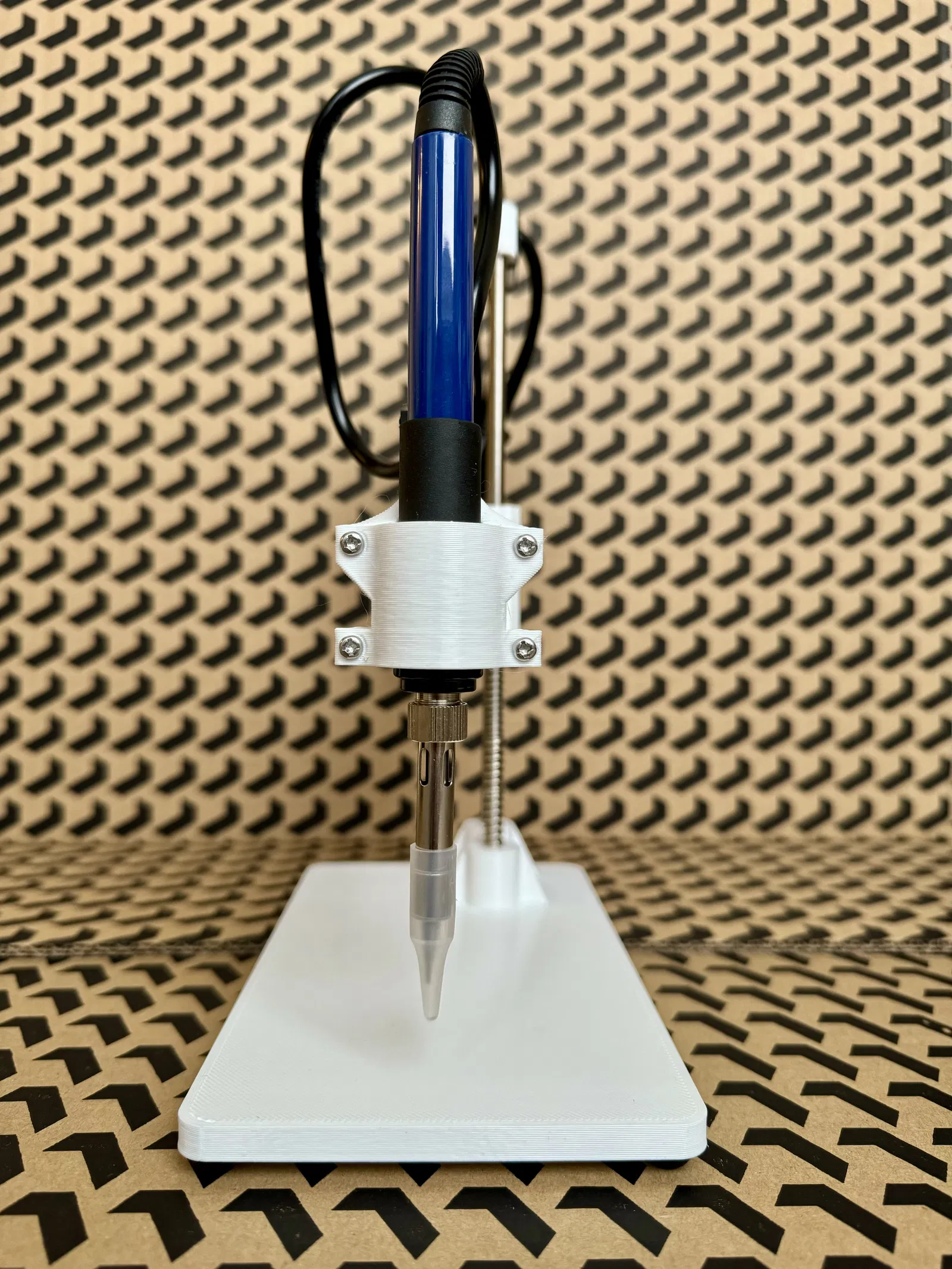

Xem hình ảnh máy ép đã lắp ráp để tham khảo.
