Mô hình "Limiting Factor" treo [V2] (từ tiểu thuyết Culture của Iain M Banks "The Player of Games")

Nguồn gốc

Tôi được tặng cuốn sách Iain M Banks Culture drawings vào dịp Giáng sinh; Tôi đã yêu thích bộ sách này trong nhiều năm và đã từng làm mô hình của chúng để tạo ra các tác phẩm fan art (http://www.fastness.co.uk/imb), vì vậy tôi quyết định thực hiện một dự án in dựa trên một trong những cuốn sách yêu thích của mình - “The Player of Games”.

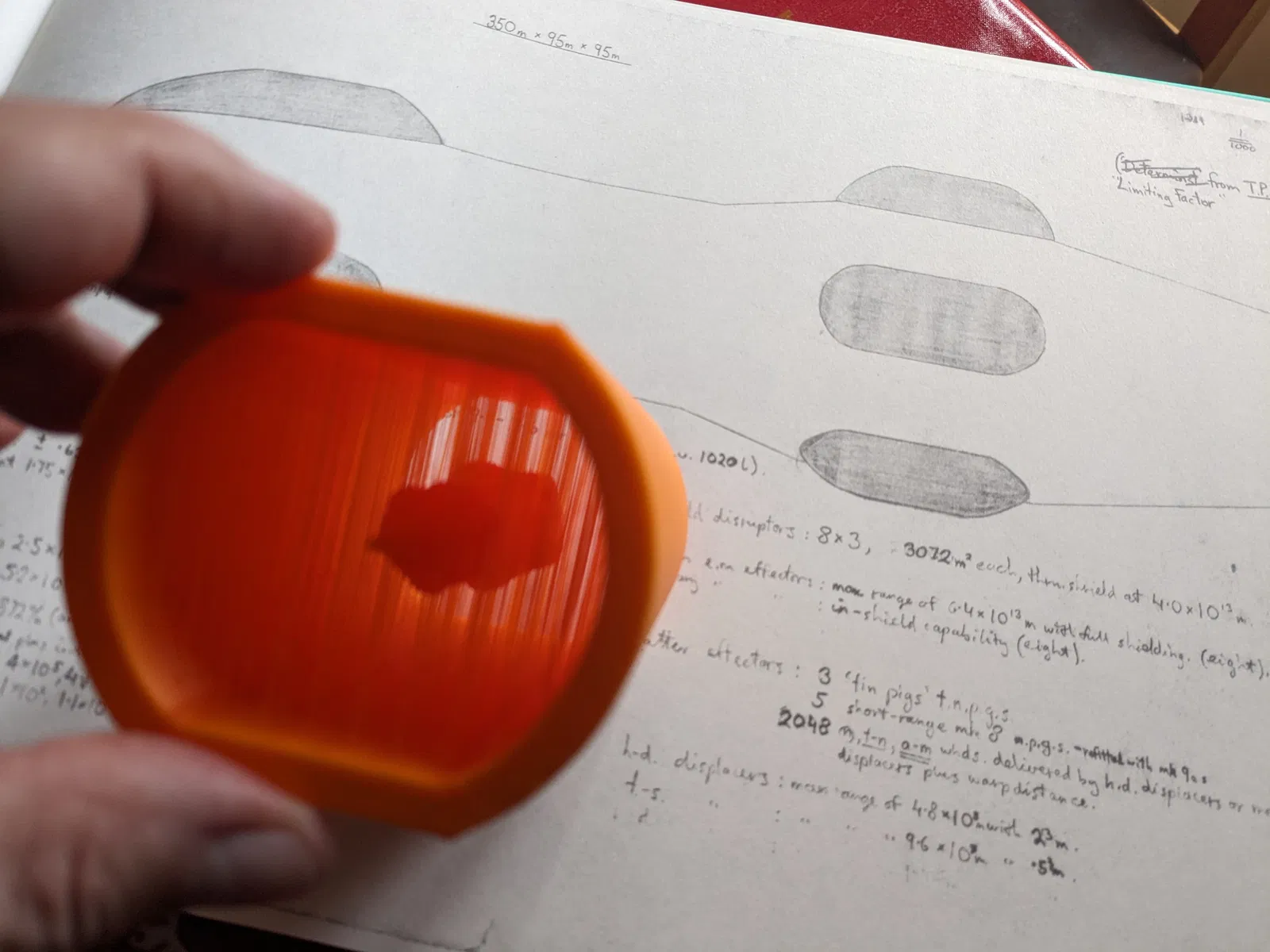

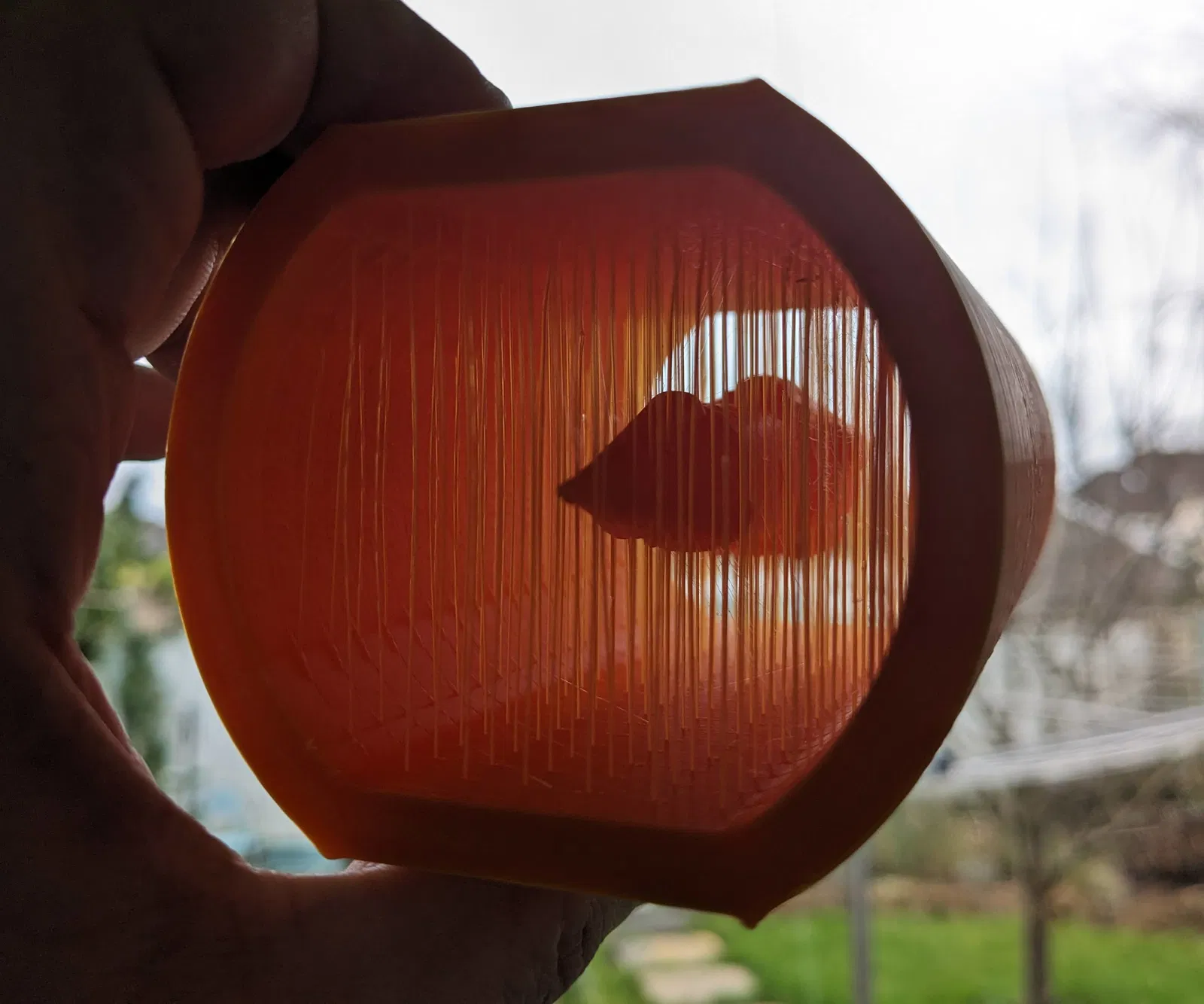

Đây là một mô hình 'treo' (lấy cảm hứng từ nhưng không được tạo ra từ /3d-model/ban-tay-treo-lo-lung) nơi mô hình "Limiting Factor" được gắn vào một khung bằng các sợi dây filament. Nếu bạn chỉ muốn in riêng con tàu, có một file STL chỉ có con tàu. Nếu bạn muốn con tàu có kích thước khác, bạn có thể thay đổi tỉ lệ của con tàu trong file SCAD, nhưng hãy lưu ý rằng bạn sẽ cần xóa phần code cắt các lỗ cho các sợi dây treo.

Mô hình này nhìn đẹp hơn ở ngoài đời thực tế hơn là trên ảnh!

Đây là phiên bản thứ hai của mô hình này, tôi không hài lòng với phiên bản cũ và phiên bản này rõ ràng hơn khá nhiều.

Kỹ thuật

Mô hình 'treo' cần được xây dựng theo cách cho phép mô hình được gắn vào các sợi dây filament bắc từ cạnh này sang cạnh kia của khung. Điều này có nghĩa là mô hình không đặc, các lỗ cho sợi dây được cắt ra khỏi mô hình (và cả khung). Điều này rất quan trọng vì nó cho phép các cầu nối không bị gián đoạn bởi mô hình và được đặt vào khuôn khổ.

Tuy nhiên, các lỗ cần phải chỉ lớn hơn một chút so với sợi dây để tránh slicer nối chúng với mô hình, nhưng đủ để sợi dây bám vào mô hình.

Các sợi dây rộng 0.4mm, cao 0.2mm và đủ dài để đi từ cạnh này của khung sang cạnh kia. Các lỗ cho sợi dây có cùng chiều cao với sợi dây (0.2mm), nhưng rộng hơn 0.2mm (0.1mm mỗi bên) và dài hơn khoảng 2mm (1mm mỗi đầu).

Nếu bạn có nozzle lớn hơn, bạn có thể cần chỉnh sửa file SCAD để tạo ra sợi dây có kích thước khác.

In ấn

Việc điều chỉnh các lỗ cho sợi dây tốn kha khá thời gian nhưng các thông số trên đã hoạt động tốt với tôi trên Prusa slicer với độ cao lớp là 0.2mm và lớp đầu tiên là 0.2mm. Bạn cần đảm bảo chỉ sử dụng lớp 0.2mm hoặc các cầu nối sẽ không thẳng hàng. Bạn có thể cần thay đổi một số cài đặt để đảm bảo slicer của bạn phát hiện ra các cầu nối.
