Giá đỡ cuộn dây cho thùng máy

Tận dụng khoảng trống ở phía trên thùng máy để cất giữ nhiều cuộn dây hơn.

Thiết kế này sử dụng thanh gỗ sồi 3/8" mua ở cửa hàng vật liệu xây dựng gần nhà. Mình có kèm theo mẫu "Test - Bracket Hole" để bạn canh chỉnh kích thước thanh gỗ cho phù hợp. Mình đã in mẫu này để thử khớp với các kích cỡ thanh gỗ có sẵn ở cửa hàng. Ngoài ra, bạn nên nhìn dọc theo chiều dài của thanh gỗ để đảm bảo chúng tương đối thẳng trước khi dùng nhé. Mình đã lựa khoảng 20 thanh ở cửa hàng mới tìm được 3-4 thanh hơi thẳng.

Nếu bạn thích dùng hệ mét, lỗ gắn thanh gỗ có đường kính 10mm, nên thanh gỗ đường kính 8-9mm sẽ phù hợp. Tuy nhiên, nếu không khít chặt, bạn có thể dùng keo nến hoặc vật liệu khác để cố định các bracket sau khi lắp vào vị trí.

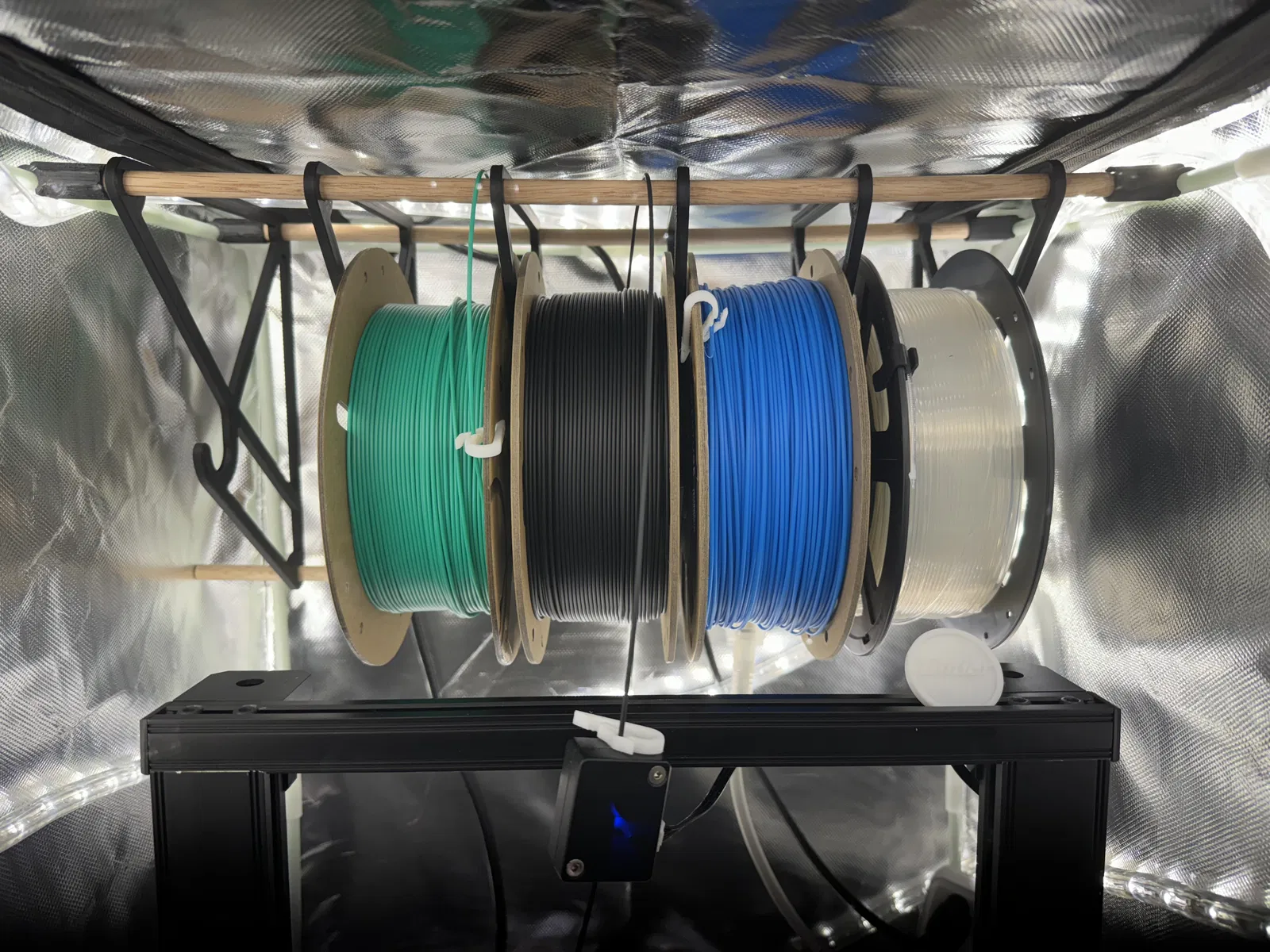

Lắp vào vị trí có thể hơi khó khăn, nhưng mình đã lắp được cả 6 bracket vào vị trí trong cấu hình của mình khá dễ dàng khi bắt đầu đặt cuộn dây vào. Cuộn dây dường như giúp giữ mọi thứ thẳng hàng vì trục và bracket có phần khớp nối để giữ trục không bị trượt ra ngoài. Các tấm adapter cho cuộn dây giúp giữ trục cố định và giữ cho mọi thứ không bị rung lắc nhiều. Mình thấy nếu không có chúng thì việc đặt cuộn dây vào giá đỡ khó hơn nhiều và hay bị rung lắc khi in.

Các bộ phận gắn vào đầu thanh gỗ được thiết kế để kẹp vào các thanh sợi thủy tinh trong "thùng máy mua sẵn của mình" (https://www.amazon.com/gp/product/B0995VTBLS/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1) có đường kính 8mm. Mình đã kèm theo mẫu "Test Frame Mount" để bạn in rất nhanh, xem nó có hoạt động với khung máy của bạn không nếu bạn có thùng máy loại mềm tương tự. Mình đặc biệt khuyến khích bạn đặt hướng mô hình trong slicer sao cho mặt tròn hướng xuống mâm in cho tất cả các bộ phận gắn khung. Mình đã in một số bộ phận gắn bên hông sao cho các lớp in theo chiều dài của phần kẹp và phần kẹp bị tách ra ngay tại các lớp đó.

Tất cả các mẫu được cung cấp đều nên được định hướng đúng cho việc slicing/in ấn và chỉ có mẫu "Frame Mount - Side" cần hỗ trợ.

In các bộ phận sau:

4 - Frame Mount - Top - Nên đặt hướng mô hình như mặc định.

2 - Frame Mount - Side - Một cái cần được lật theo mặt phẳng hỗ trợ để phần kẹp hướng về phía đối diện. Cần hỗ trợ dạng cây (tree supports) cho phần gắn vào thanh gỗ.

2+ - Bracket - Cần tối thiểu 2 cái. Mỗi bracket thêm vào sau 2 cái đầu sẽ hỗ trợ thêm một cuộn dây. (Ví dụ: Mình đã in 6 bracket để hỗ trợ 5 cuộn dây.) - Mình in với 3 lớp tường, 3 lớp trên/dưới, và 10% lưới lưới (grid infill) và chúng hoạt động tốt.

1+ - Axle - Cần 1 cái cho mỗi cuộn dây

2x #Axles - Spool Adapter Plate - Chọn mẫu phù hợp với cuộn dây của bạn. Các tấm adapter cuộn dây có đường kính trong (ID) là 20.5mm.

Nếu bạn muốn mình làm các tấm adapter cuộn dây cho các thương hiệu sợi in khác, hãy cho mình biết đường kính trong (ID) đo được của cuộn dây bạn là bao nhiêu. Đồng thời, sẽ hữu ích nếu biết cuộn dây đó làm bằng nhựa hay giấy. Mình thấy cuộn dây giấy thường có thành dày 3-4mm. Cuộn dây nhựa có xu hướng thuôn ra ở gần mép, nên đường kính trong ở giữa cuộn dây khác với đường kính ở mép ngoài nơi lắp các tấm adapter. Cuộn dây nhựa của mình cũng có một ít sợi in còn thừa ở phần bên trong gần mép, cần phải cắt bớt một chút.

Trục (Axle) đã hoạt động với tất cả các cuộn dây 1kg mình đang có, tuy nhiên kết quả có thể khác nhau ở bạn (YMMV). Nếu bạn muốn mình cung cấp trục dài hơn cho cuộn dây, hãy cho mình biết độ dày của cuộn dây tại điểm rộng nhất.
