Hộp Đựng Cuộn Sợi Chắc Chắn, Xếp Chồng, Tái Chế

Sau khi thử nghiệm nhiều hệ thống lưu trữ cuộn rỗng khác nhau và tự mình tạo ra một vài loại, tôi cứ quay lại những kết luận tương tự...

Tôi không muốn khoan lỗ mới trên cuộn, tôi không muốn mất công căn chỉnh các điểm và có nguy cơ làm lệch trục của khay, tôi không muốn thêm nhiều phần cứng bổ sung.

Tôi muốn in nó, tất cả nếu có thể, tôi muốn nó chắc chắn để có thể mang nhiều trọng lượng, và tôi muốn nó đóng lại khi tôi đóng các ngăn kéo!

Vì vậy, tôi đã thiết kế bộ này...

Các trục chính nằm bên ngoài thân cuộn, nghĩa là chúng không bị lỗi căn chỉnh và khoan. Tất cả các bộ phận đều khớp với nhau và đều tương thích với Mini Tất cả các cửa đều có khóa đảm bảo nội dung không bị văng ra khi di chuyển. Các chân Print-In-Place cho phép xoay ngăn xếp dễ dàng, và các khóa đảm bảo chuyển động không làm bung các ngăn kéo. Cuối cùng, mỗi ngăn kéo có một khe cắm nhãn nội dung dễ dàng tháo rời để bạn có thể thỏa mãn tính OCD của mình với việc lưu trữ.

Thật không may, tôi không thể làm mà không có một chút phần cứng, và một thanh ren cùng một vài đai ốc vẫn cần thiết để có độ ổn định... có lẽ là phiên bản tiếp theo :)

CẬP NHẬT 28/02/23: Đã thêm tùy chọn khung đế vuông (Base2)

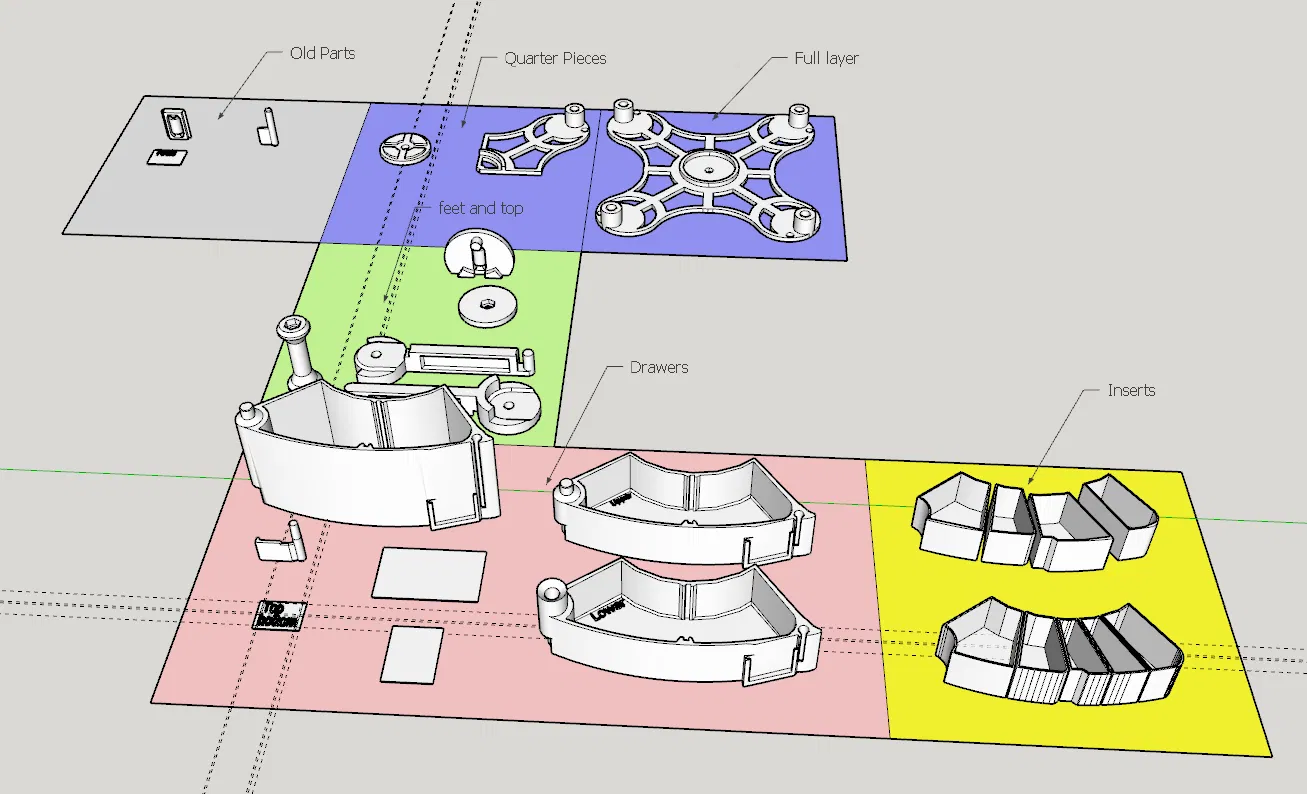

CẬP NHẬT 30/10/21: Đã thêm tệp SketchUp để mọi người có thể tùy chỉnh.

CẬP NHẬT 27/01/21: Đã cập nhật mô hình chốt khóa để dễ cầm hơn và thay đổi kích thước một chút để cho phép dung sai kém hơn.

CẬP NHẬT 27/01/21: Đã thêm một bộ tệp mới cho khay inlay bộ phận nhỏ, được thiết kế để giúp lấy các bộ phận nhỏ li ti ra khỏi khay dễ dàng hơn và chia không gian nhỏ hơn.

Các bộ phận bổ sung cần thiết: Thanh ren M6 2x đai ốc M6 Cuộn Amazonbasics

Hướng dẫn lắp ráp: Hình 1: Bộ phận đế và trục Hình 2: Bộ phận lớp Hình 3: Bộ phận trên

Hình ảnh hướng dẫn:

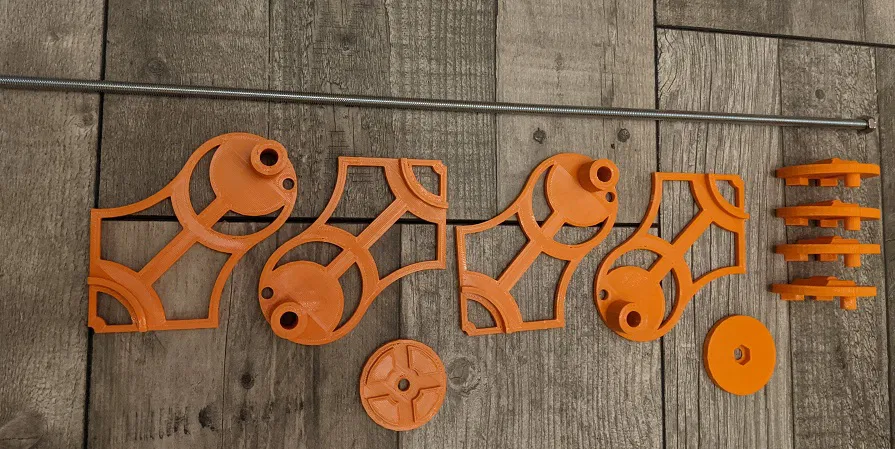

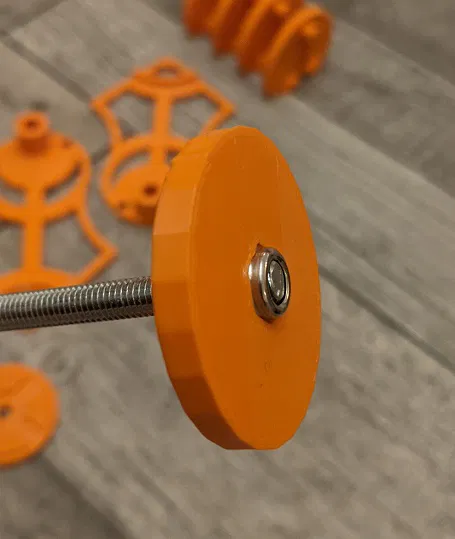

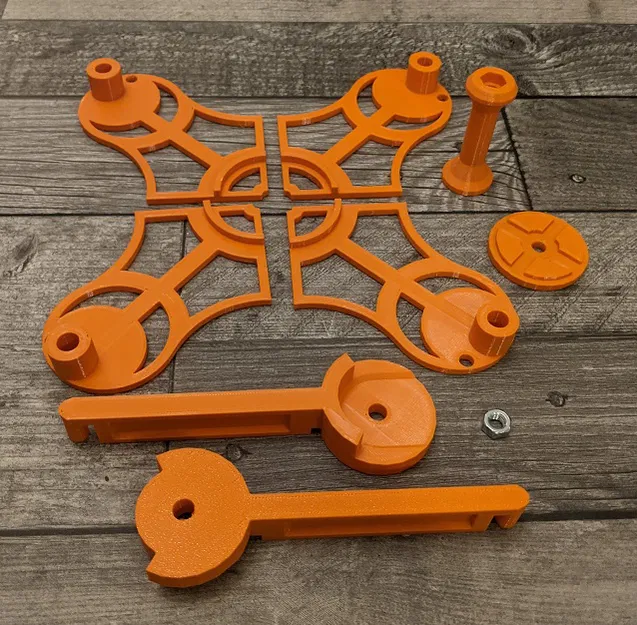

1. tập hợp các bộ phận đế, luồn đầu cắm đế vào ren và vặn một đai ốc vào đầu, ấn đầu cắm đế vào đai ốc (tôi đã sử dụng đai ốc ren khóa cho phần này).

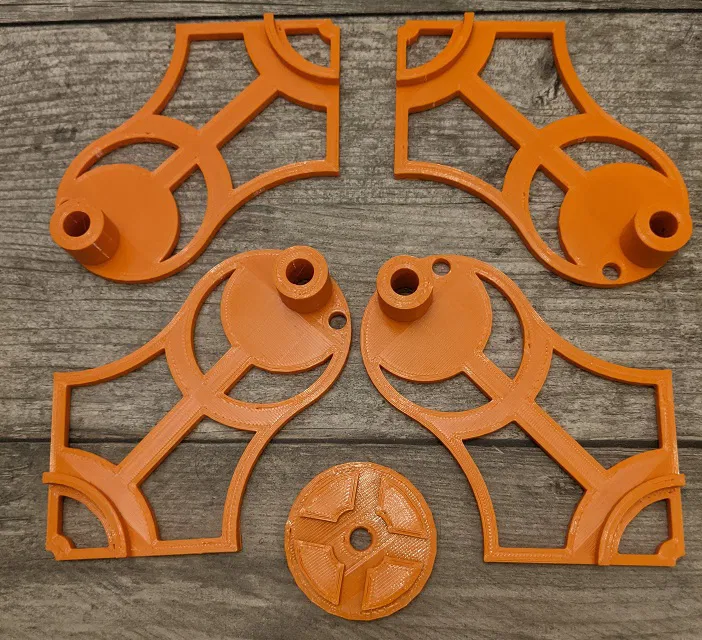

2. sắp xếp các bộ phận tứ phân.

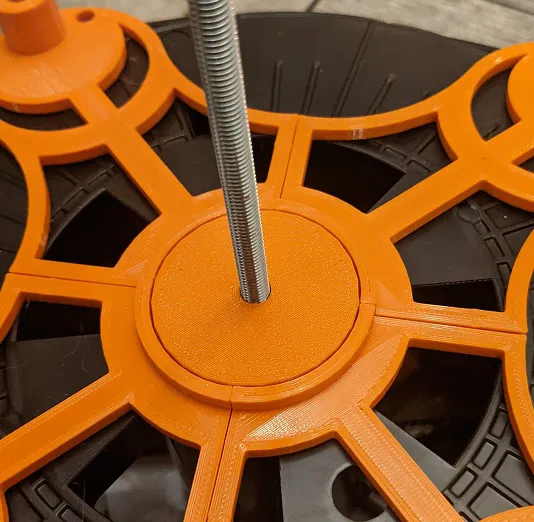

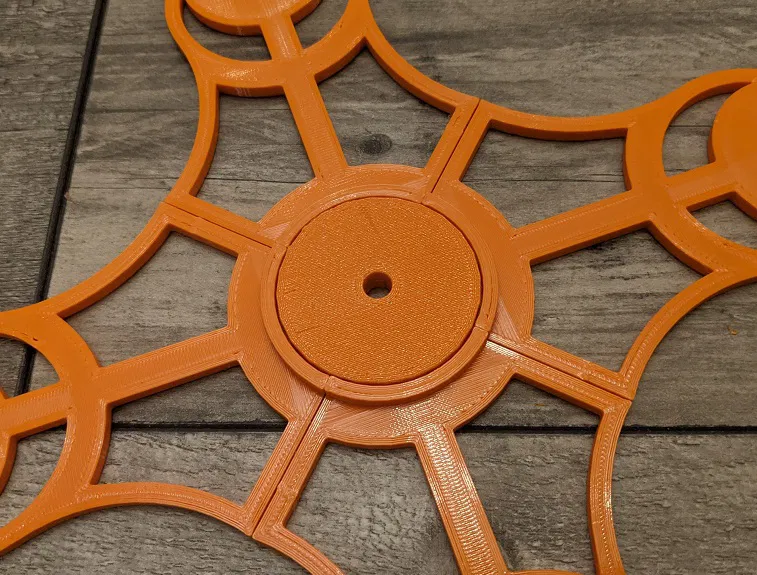

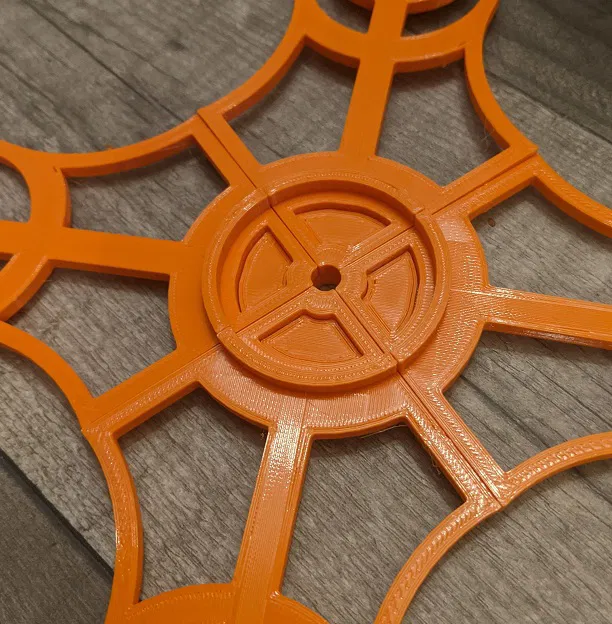

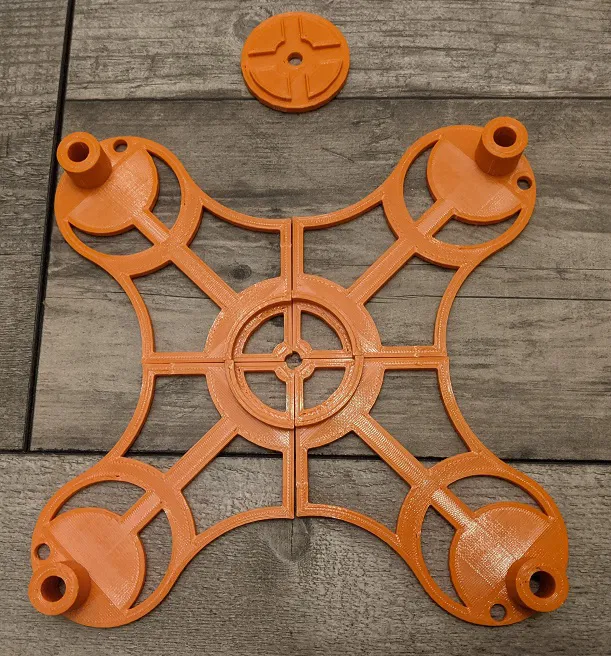

3. kẹp một đầu cắm trung tâm để giữ chúng lại với nhau.

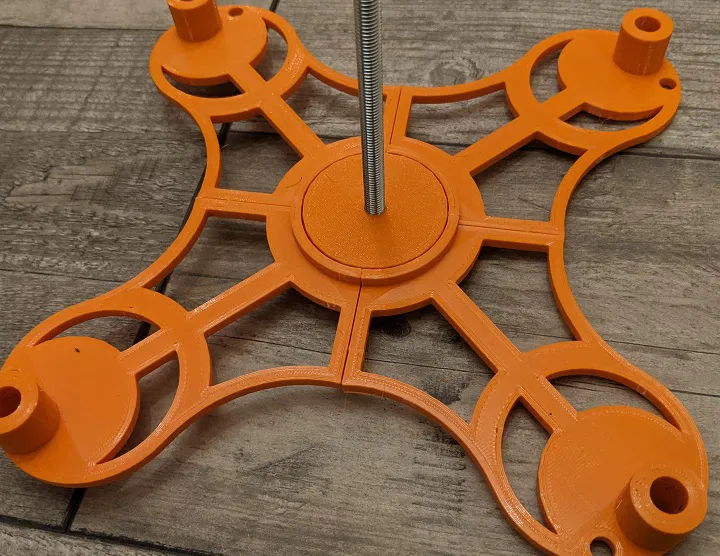

4. luồn trục qua cụm này, điều này có thể yêu cầu bạn lắp ráp theo một phương pháp khác tùy thuộc vào độ chặt của đầu cắm trung tâm giữ mọi thứ lại với nhau.

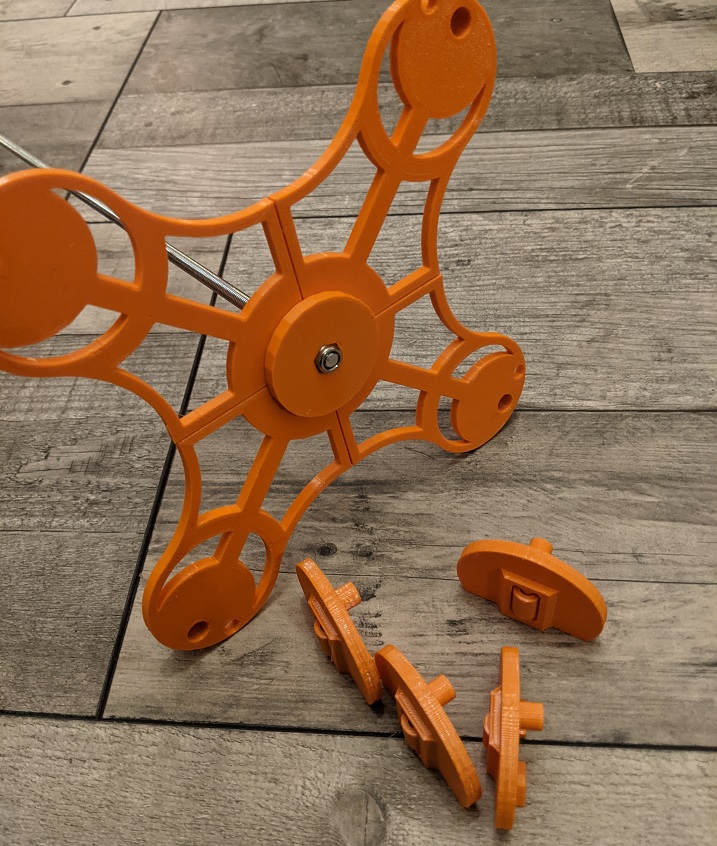

5. tìm các chân đế.

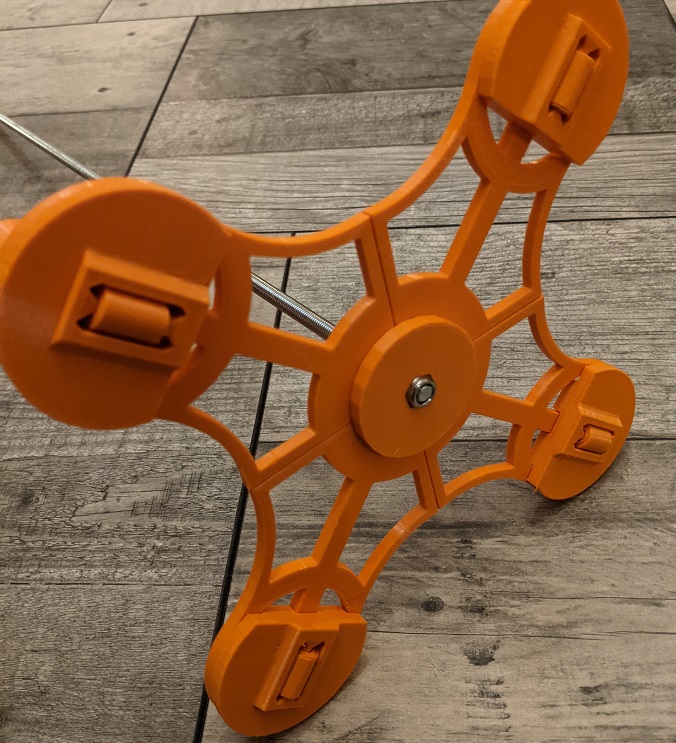

6. kẹp các chân đế vào cụm đế.

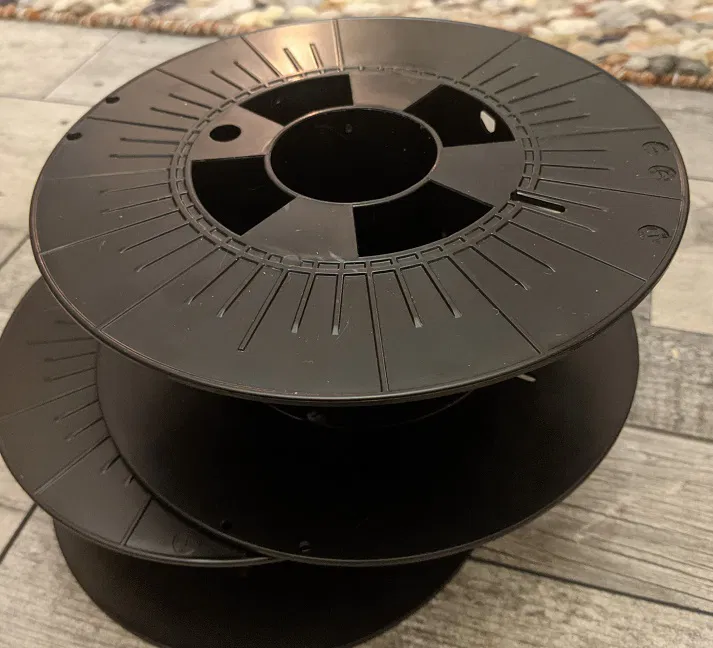

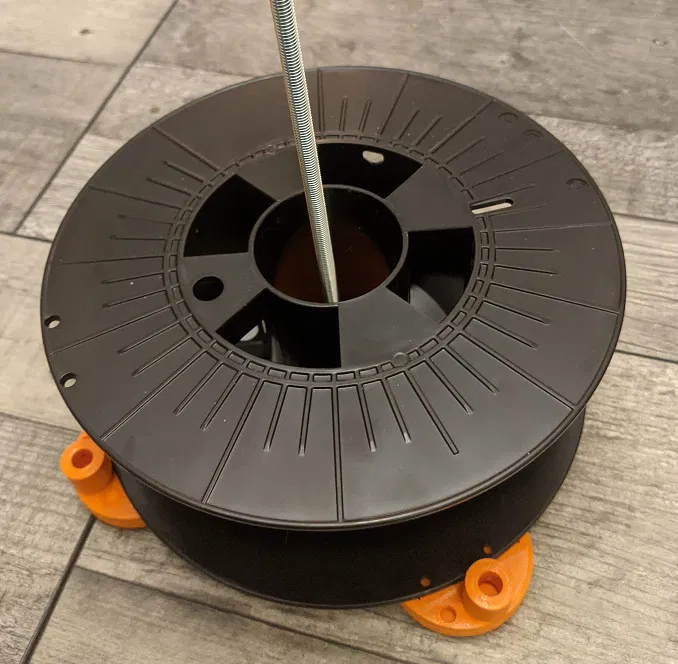

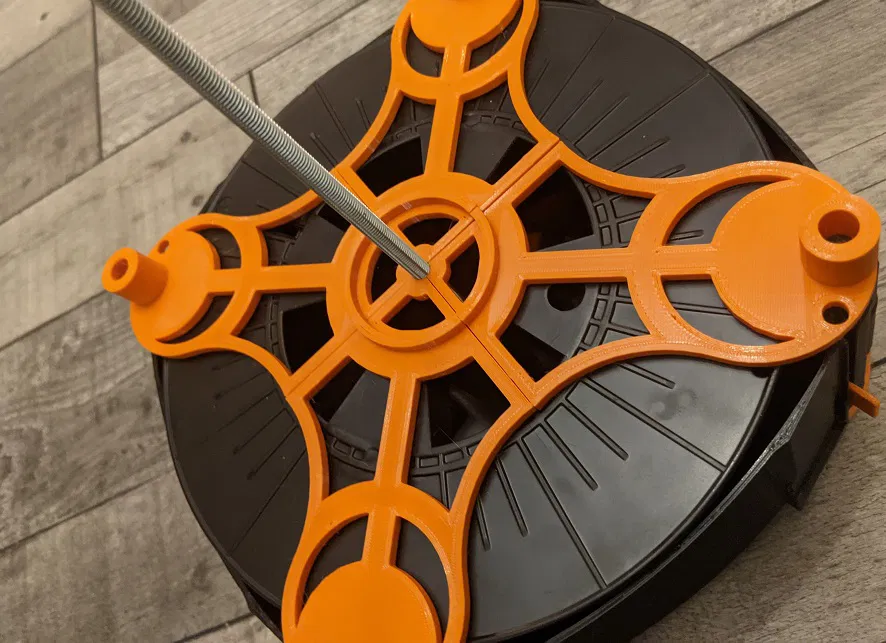

7. lấy một cuộn và luồn nó qua trục trung tâm trên cụm đế của bạn.

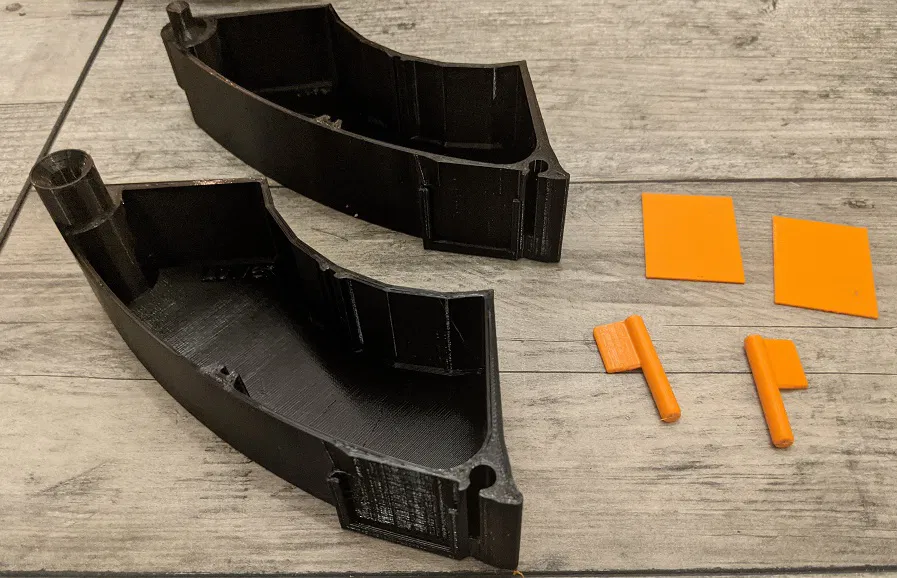

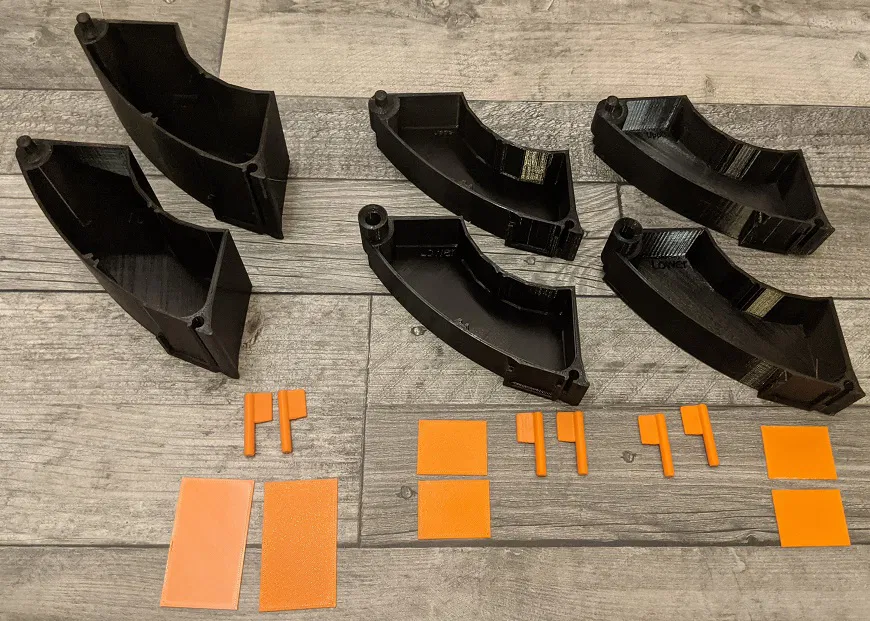

8. lấy bộ phận ngăn kéo của bạn.

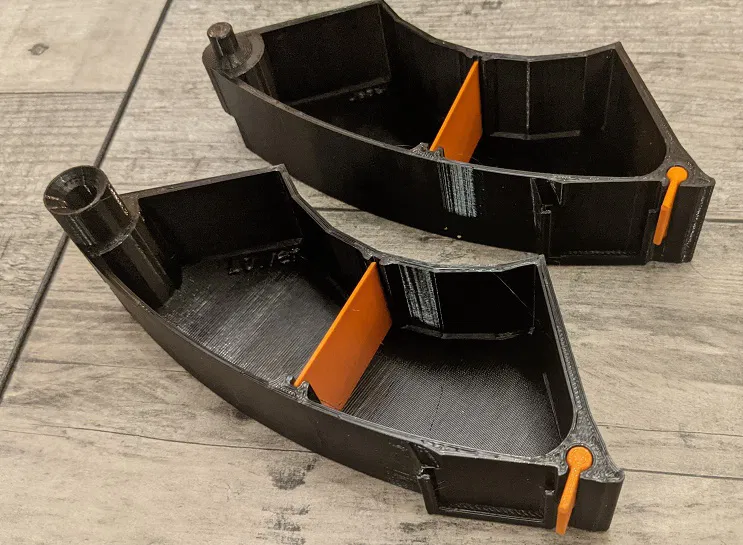

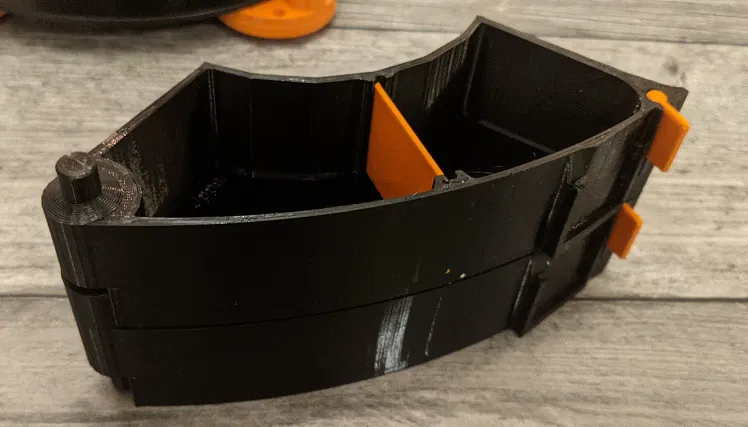

9. lắp các vách ngăn và chốt khóa với phần cờ hướng ra ngoài.

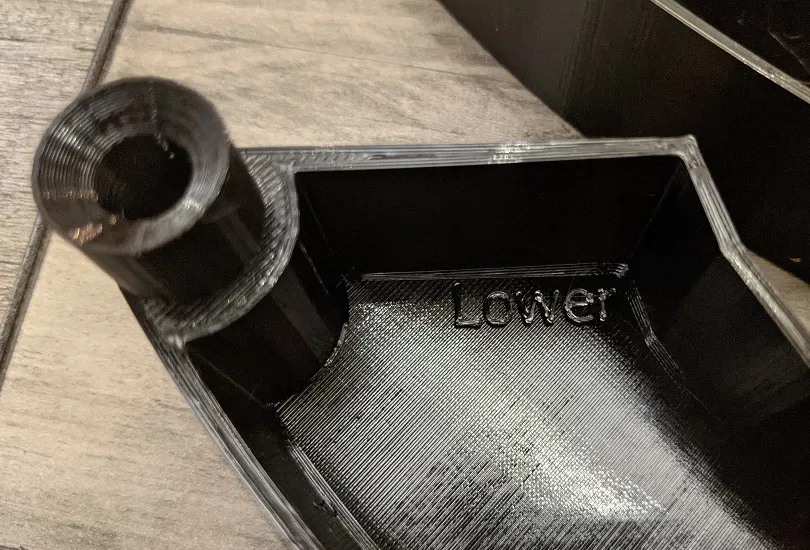

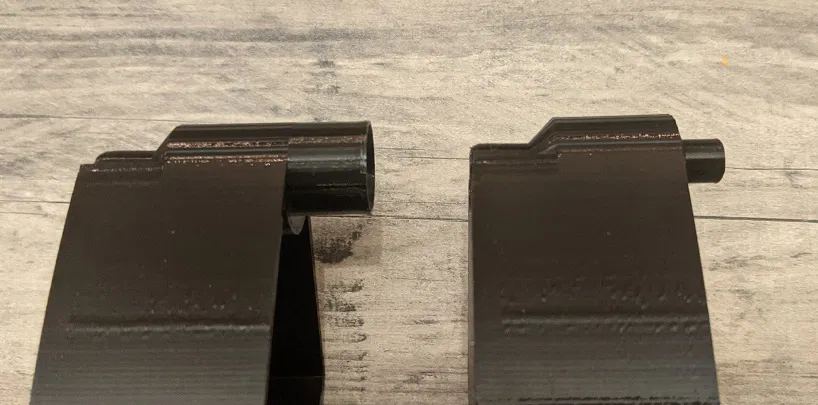

10. xác định ngăn kéo dưới.

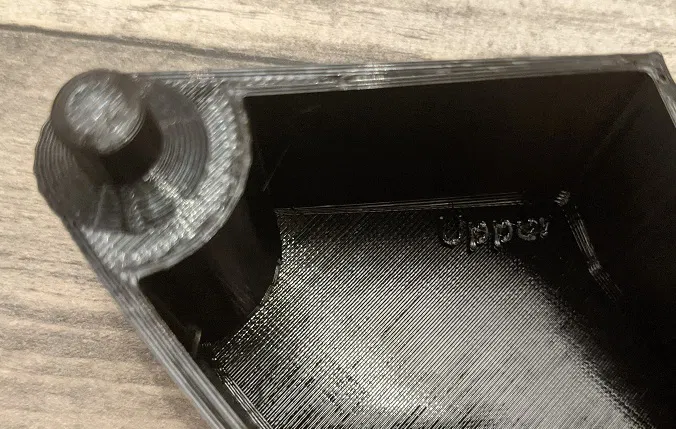

11. xác định ngăn kéo trên.
12. đẩy ngăn kéo trên vào trục của bộ phận ngăn kéo dưới - nếu chúng khá chặt, bạn có thể cần làm sạch nhẹ phần trên để vừa, và lắp chúng với nhau bằng lực xoay.

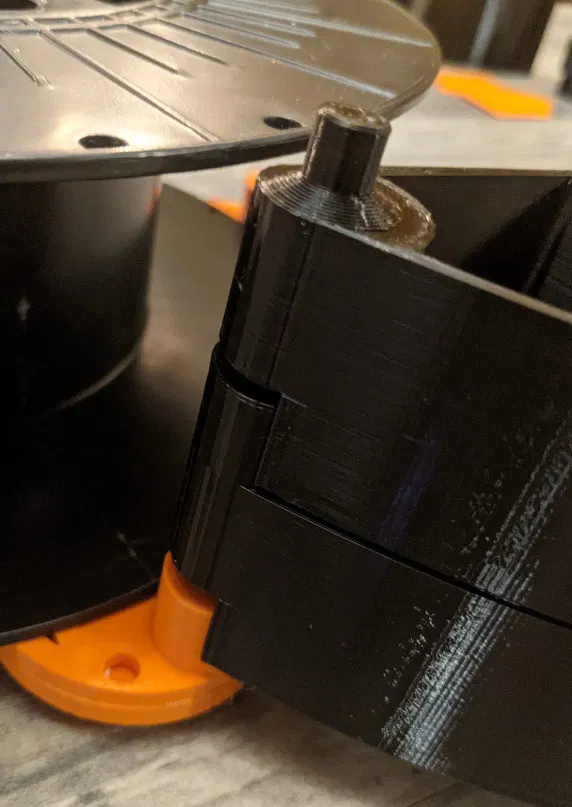

13. lắp cụm ngăn kéo vào một trong các điểm bản lề góc của cụm đế.

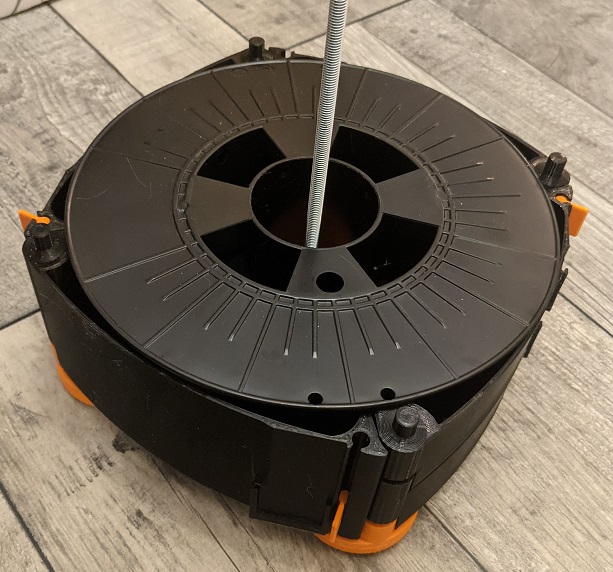

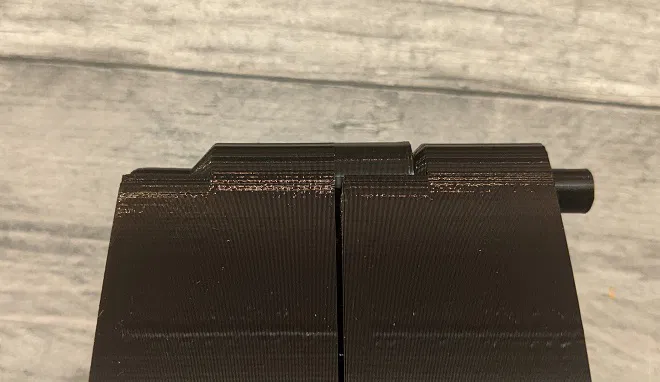

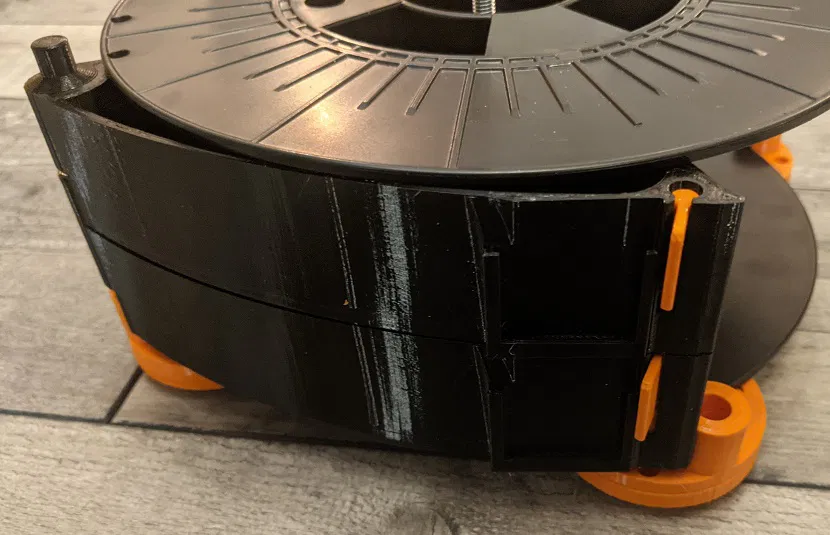

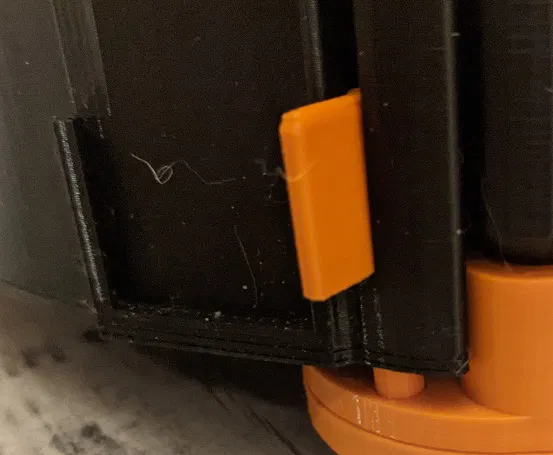

14. đóng cụm ngăn kéo lại, chốt khóa thấp nhất sẽ khớp vào đế, khóa nó vào vị trí.

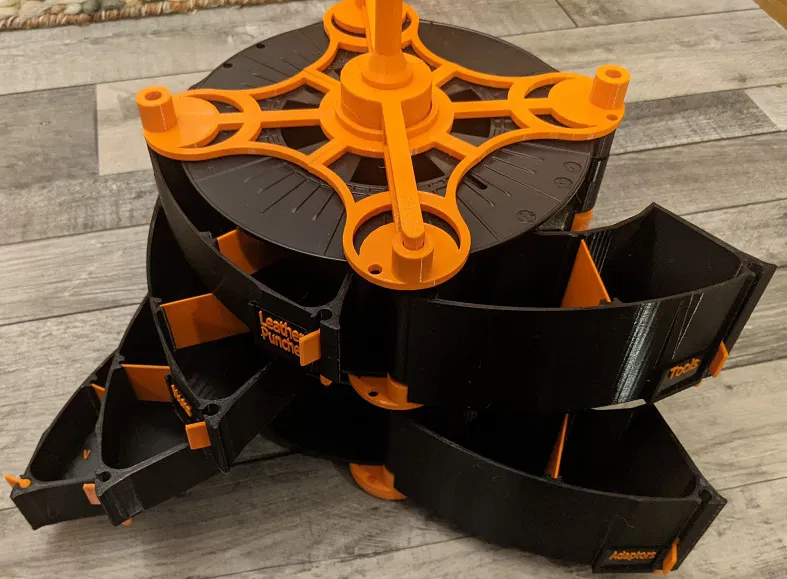

15. lặp lại cho toàn bộ lớp ngăn kéo dưới của bạn.
16. lắp ráp các bộ phận cho lớp thứ hai bằng cách sử dụng cụm hiện có làm đế.
17. khóa một đầu cắm trung tâm vào cụm lớp này.

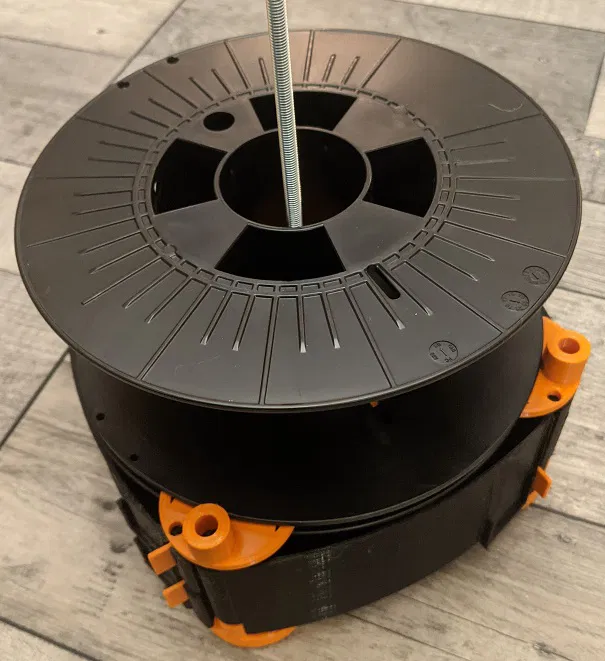

18. lắp cuộn thứ hai, lặp lại các bước 8 đến 17 cho số lượng cuộn bạn đang sử dụng.

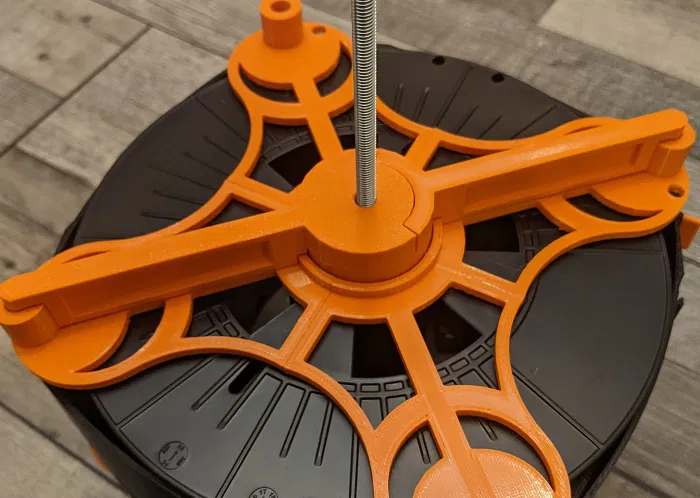

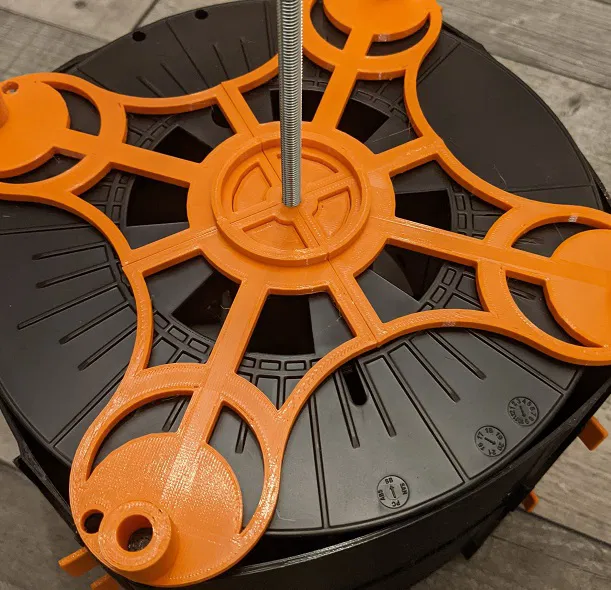

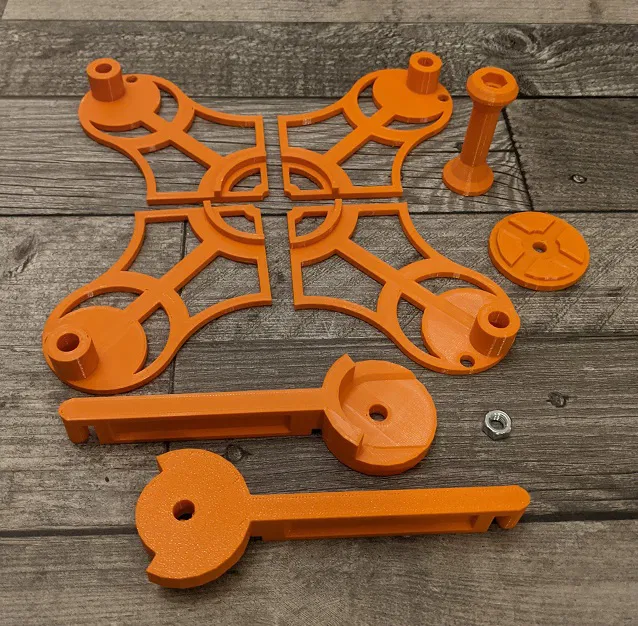

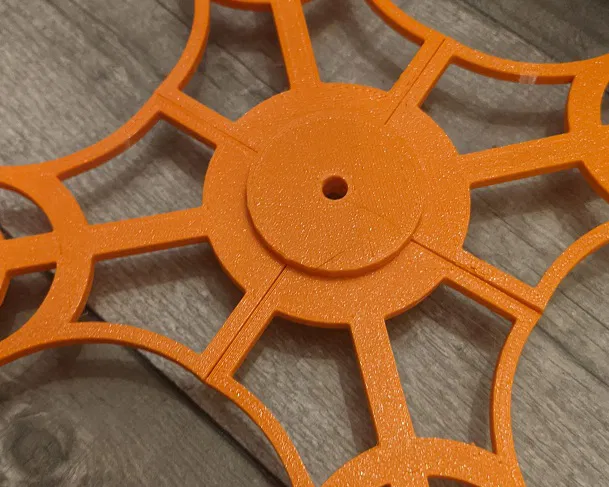

19. để hoàn thành việc lưu trữ cuộn, các bộ phận trên cần được lắp ráp, thu thập bốn bộ phận tứ phân và một đầu cắm trung tâm, khóa đầu cắm trung tâm vào mặt dưới của cụm tứ phân.

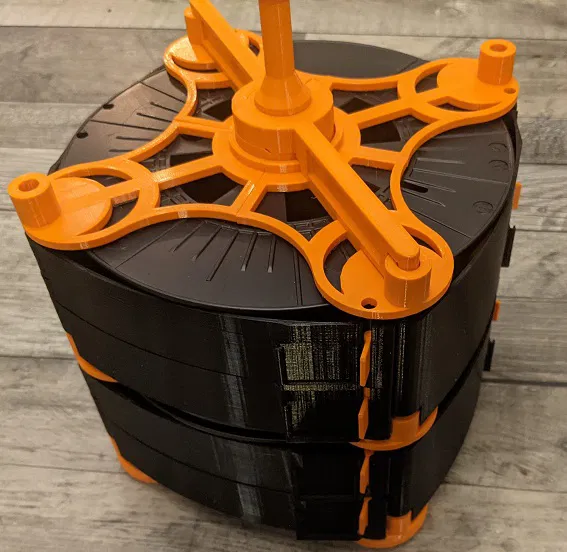

20. lắp nó qua tháp cuộn chính.

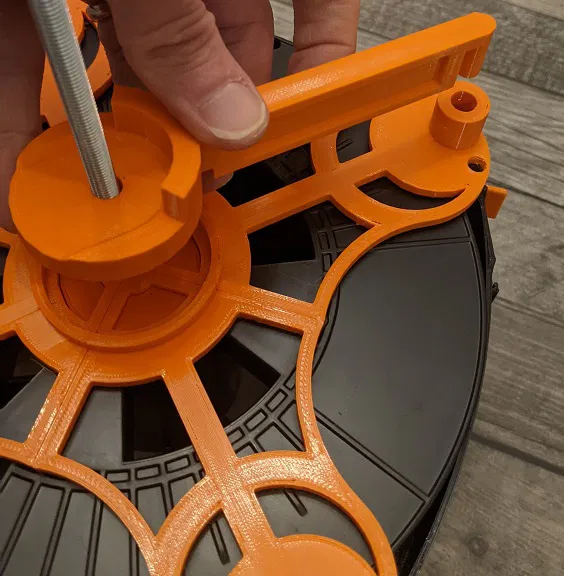

21. lắp qua thanh giằng đế trên.
22. lắp qua thanh giằng thứ hai và khóa vào các ổ cắm góc của tháp.
23. thả tay cầm và luồn một đai ốc vào trục còn lại, siết chặt tất cả lại.

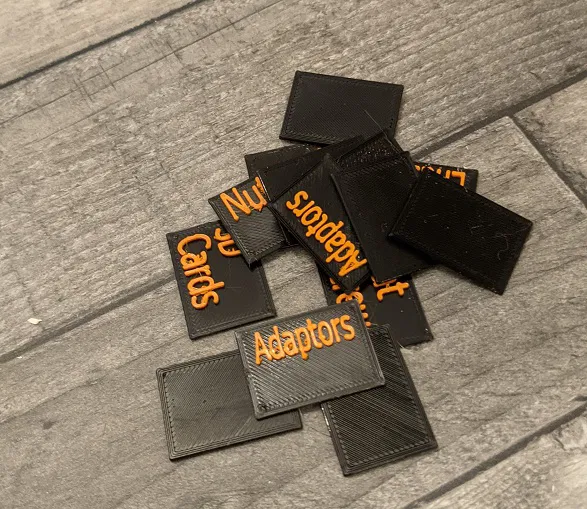

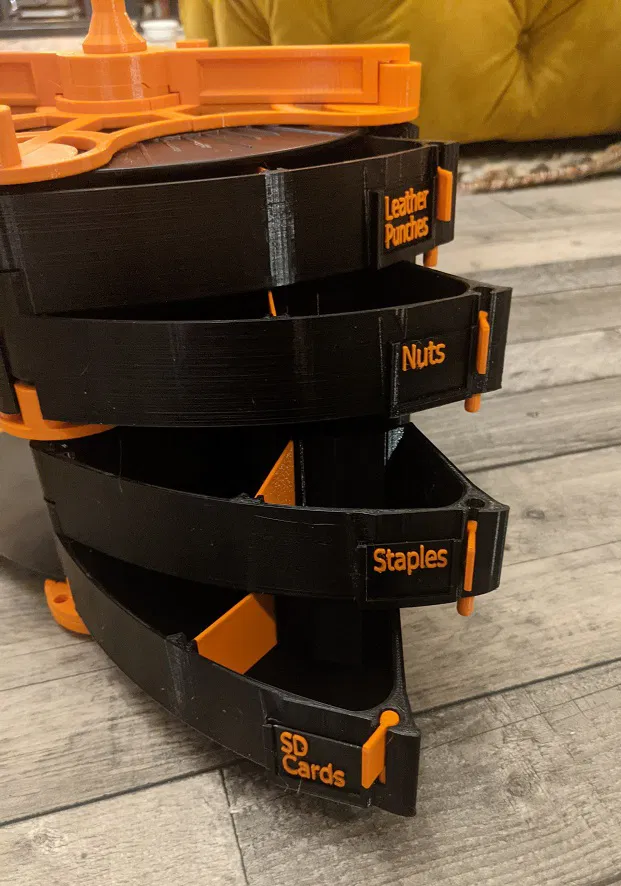

24. định vị nhãn của bạn và lắp chúng vào các khe cắm nhãn của ngăn kéo.

Mẹo: nếu bạn không cần sử dụng vách ngăn, hãy lắp chúng vào phía sau khay phía sau văn bản tên khay ở mặt trong.

Mẹo: Nếu bạn in toàn bộ mô hình trung tâm thay vì các bộ phận tứ phân, bạn có thể bỏ qua nhiều giai đoạn xây dựng và nó cũng ổn định hơn.

Hướng dẫn in

Các khay được in bằng PLA, các đầu nối và vách ngăn đều được in bằng PETG.

Tất cả các bản in đều được định hướng chính xác để in mà không cần hỗ trợ ở hầu hết các bộ phận.

Một mục yêu cầu hỗ trợ: Chân đế - yêu cầu hỗ trợ cho bánh xe và đầu nối print-in-place, một tệp 3mf được cung cấp với các hỗ trợ cần thiết.

!! Tệp G-code dành riêng cho cấu hình mini của tôi nên nó được đặt ở nhiệt độ cao hơn và tốc độ điền chậm hơn, hãy điều chỉnh cho phù hợp với dung sai và vật liệu của máy in của bạn !!
