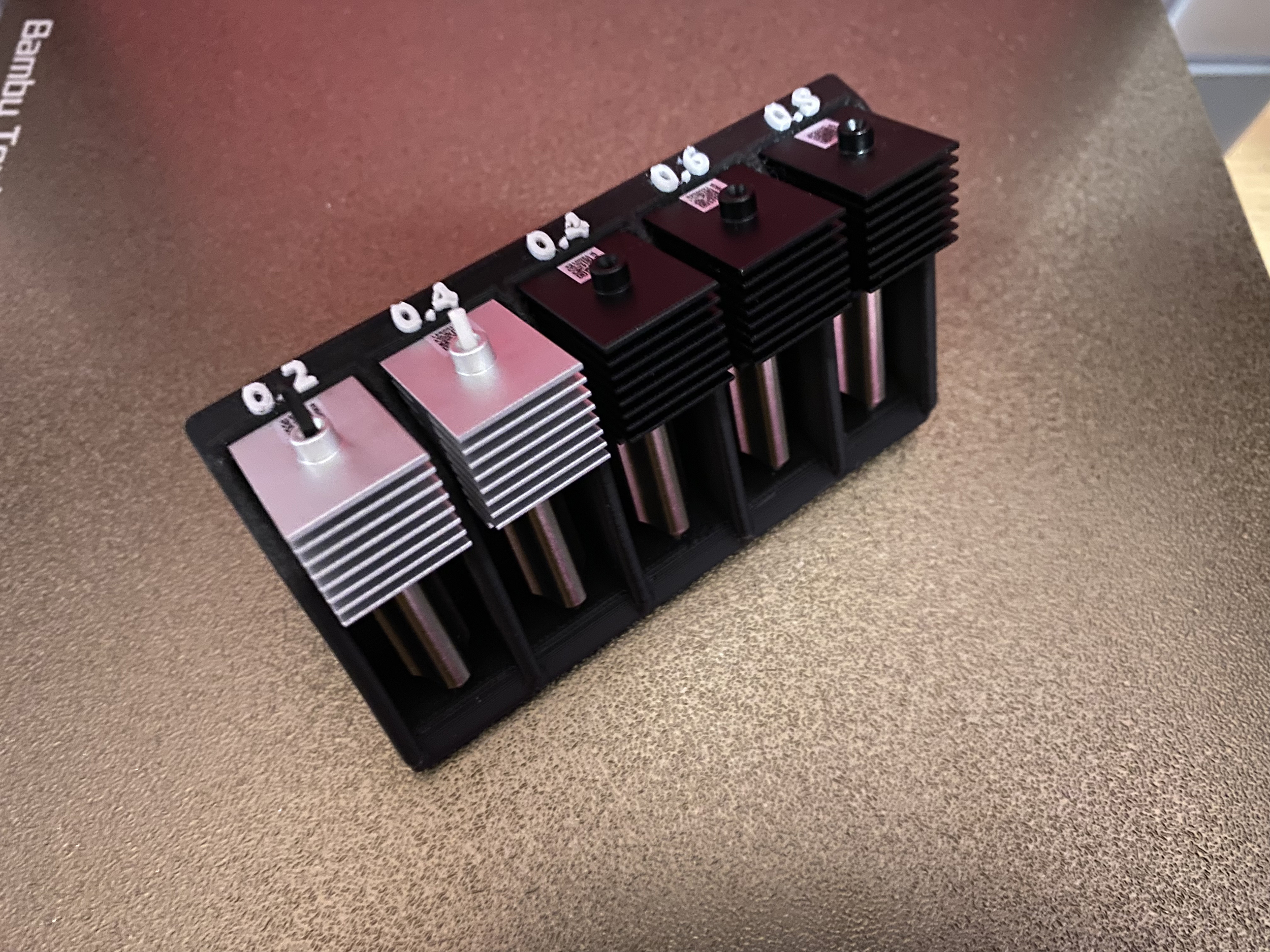

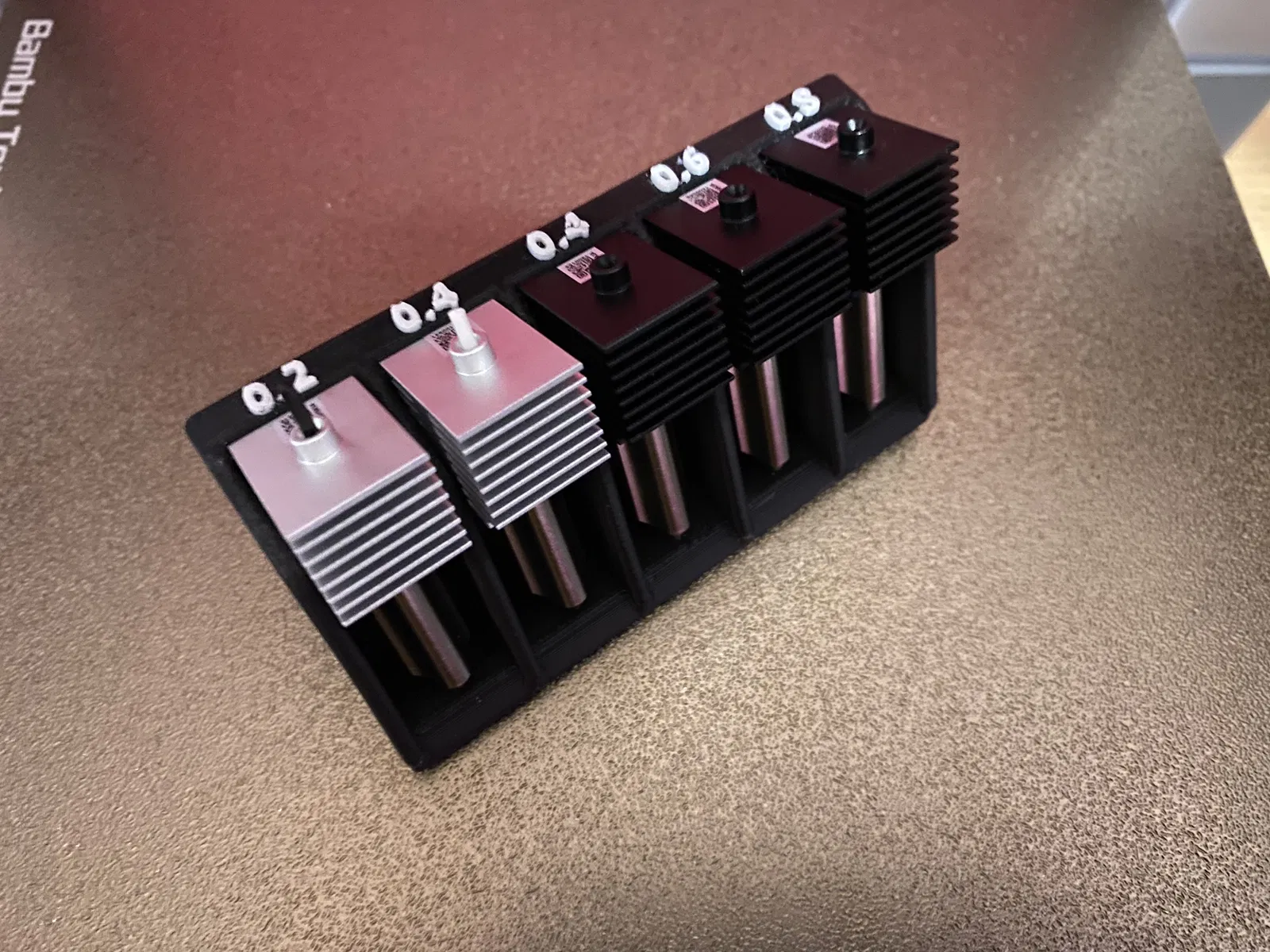

Giá đỡ hotend Bambulabs A1 & A1 mini

Mẫu này rất cơ bản, do mình thiết kế bằng Inventor (.ipt có sẵn) để lưu trữ hotend cho máy in A1 & A1 mini của Bambulabs.

Cái đế này tận dụng nam châm có sẵn ở mặt sau của hotend (nhưng lưu ý nha, mấy cái hotend 0.6 & 0.8 của mình có cực nam châm bị ngược so với mấy cái khác, nên kiểm tra kỹ trước nha!!)

Bạn sẽ cần 10 x nam châm NdFeB loại (5mm x 1mm), giống loại này: https://www.aliexpress.com/item/1005002757383658.html

Bạn cũng sẽ cần thêm, TÙY CHỌN, 4 x chân đế cao su loại (8mm x 4mm), giống loại này: https://www.aliexpress.com/item/4001297404341.html

Một ít keo 502.

Mẫu in được thiết kế cho nozzle 0.4mm, lớp cao 0.2mm, không cần support, đặt úp mặt đáy xuống bàn in.

Mình có in đơn giản phần chữ ở trên bằng màu tương phản.

Sau khi in xong, bạn cầm từng hotend của mình lên, đặt 2 viên nam châm tròn vô mặt sau của nam châm có sẵn trên hotend, việc này sẽ đảm bảo đúng cực của mỗi cặp nam châm. Khi 2 viên nam châm tròn đang đặt trên đó, dùng bút lông hoặc bút tương tự đánh dấu mặt lộ ra của chúng, cái gì đó không bị trôi.

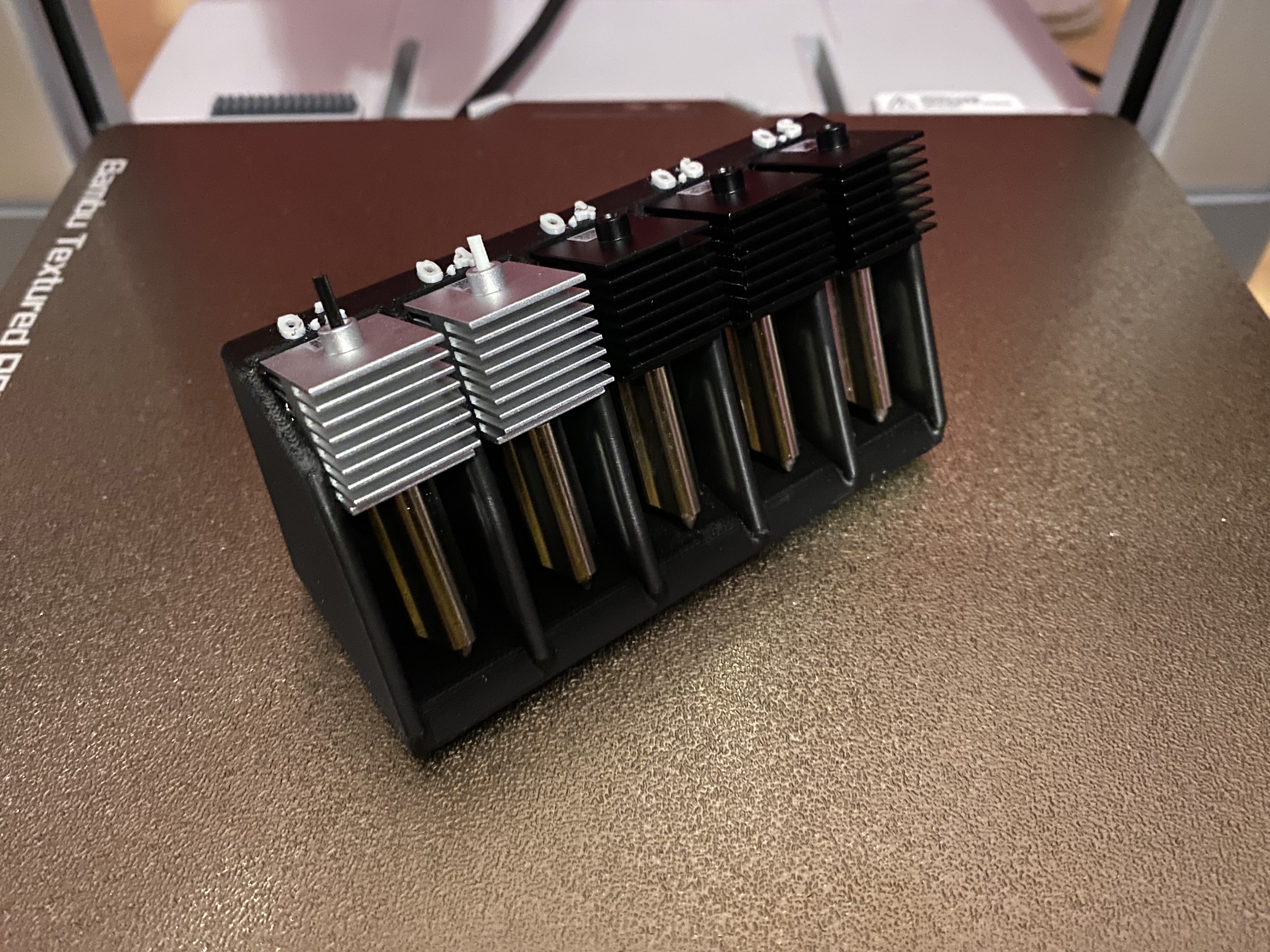

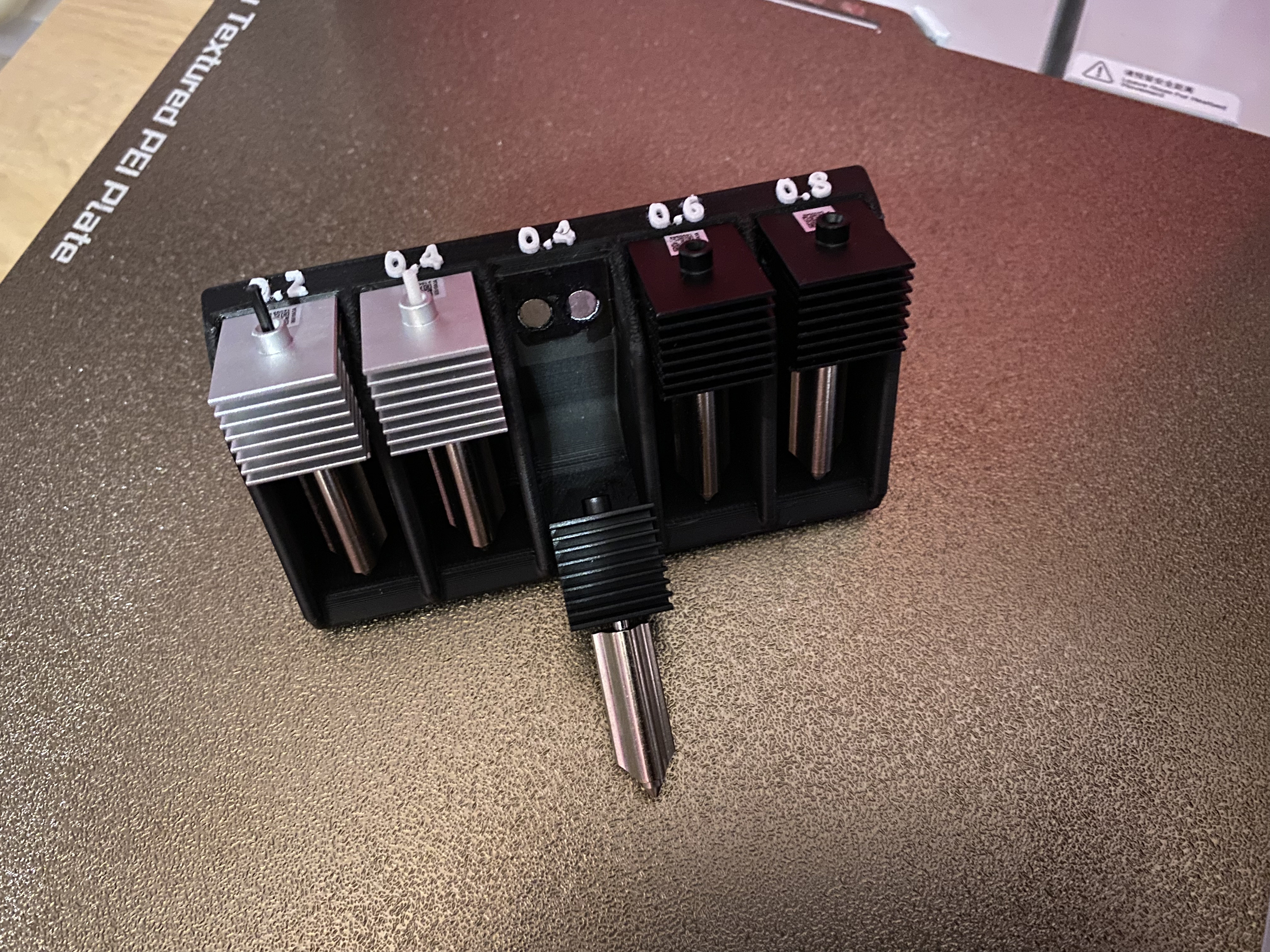

Bây giờ, cẩn thận, từng viên nam châm một cho đến khi keo khô, rút một viên nam châm tròn ra khỏi mặt sau của hotend, đánh dấu bút lông hướng về phía đế in & dán nó vào một trong các lỗ tròn, (xem hình 3), gần phía trên của đế in, tương ứng với vị trí của hotend mà bạn đang cầm.

Khi viên nam châm đầu tiên đã được dán chắc vào lỗ và keo đã khô, lặp lại cho viên nam châm tròn thứ hai cho mỗi hotend.

Việc này hơi khó nha vì mấy viên nam châm này rất thích hút nhau.

TUYỆT ĐỐI KHÔNG để keo dính vào hotend hoặc cố gắng đặt hotend vào đế cho đến khi keo 502 khô hoàn toàn.

Tùy chọn, bây giờ bạn có thể dán 4 chân đế cao su vào các lỗ ở đáy đế.
