Đầu đọc Apple HomeKey với Vỏ chống nước Raspberry Pi có Gioăng

Video demo dự án hoạt động:

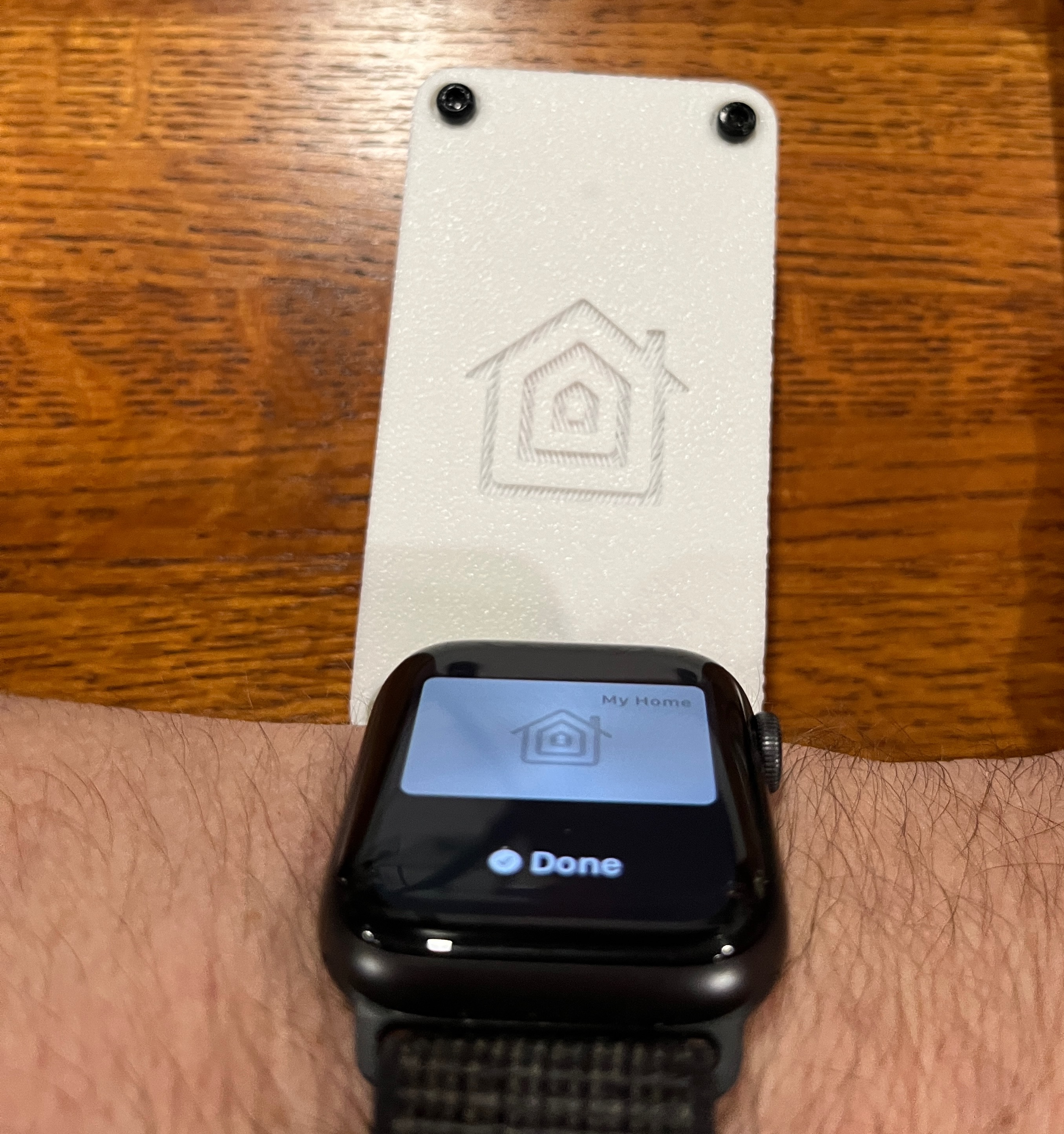

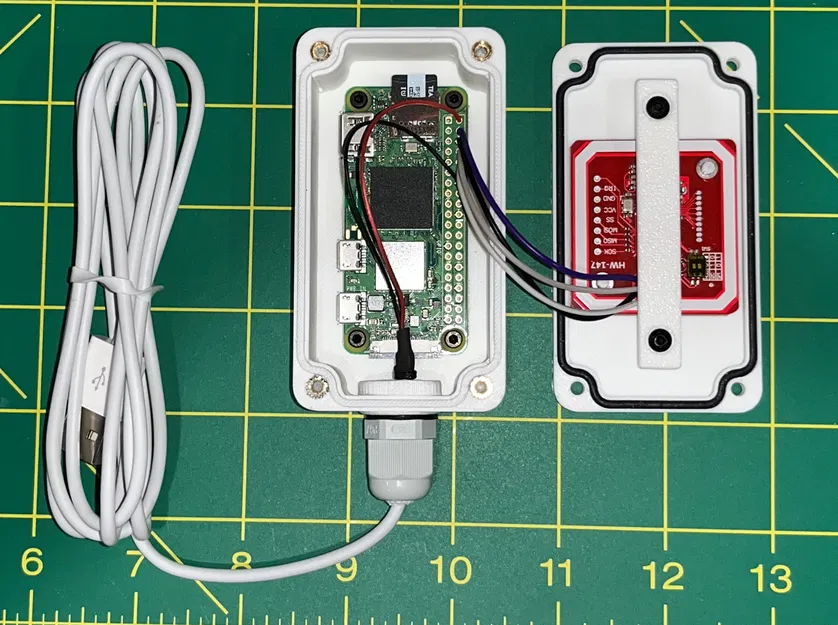

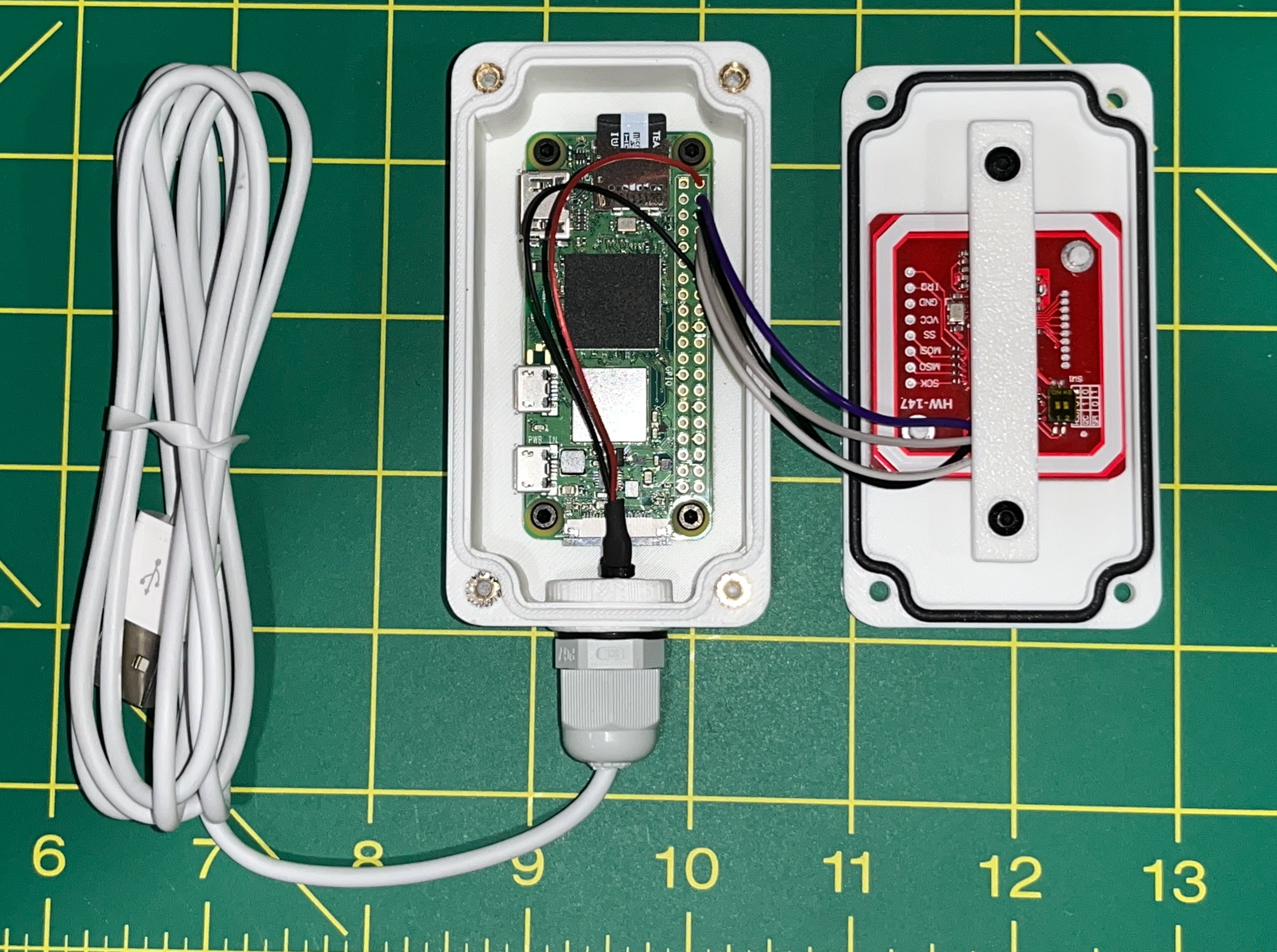

Cái vỏ này được làm ra để chứa một bộ đọc NFC PN532 và một Raspberry Pi Zero 2 W, với mục đích là đọc Apple HomeKey để mở cửa. Tui đang chạy cái phần mềm ở đây và kết nối với Home Assistant nè: https://github.com/kormax/apple-home-key-reader

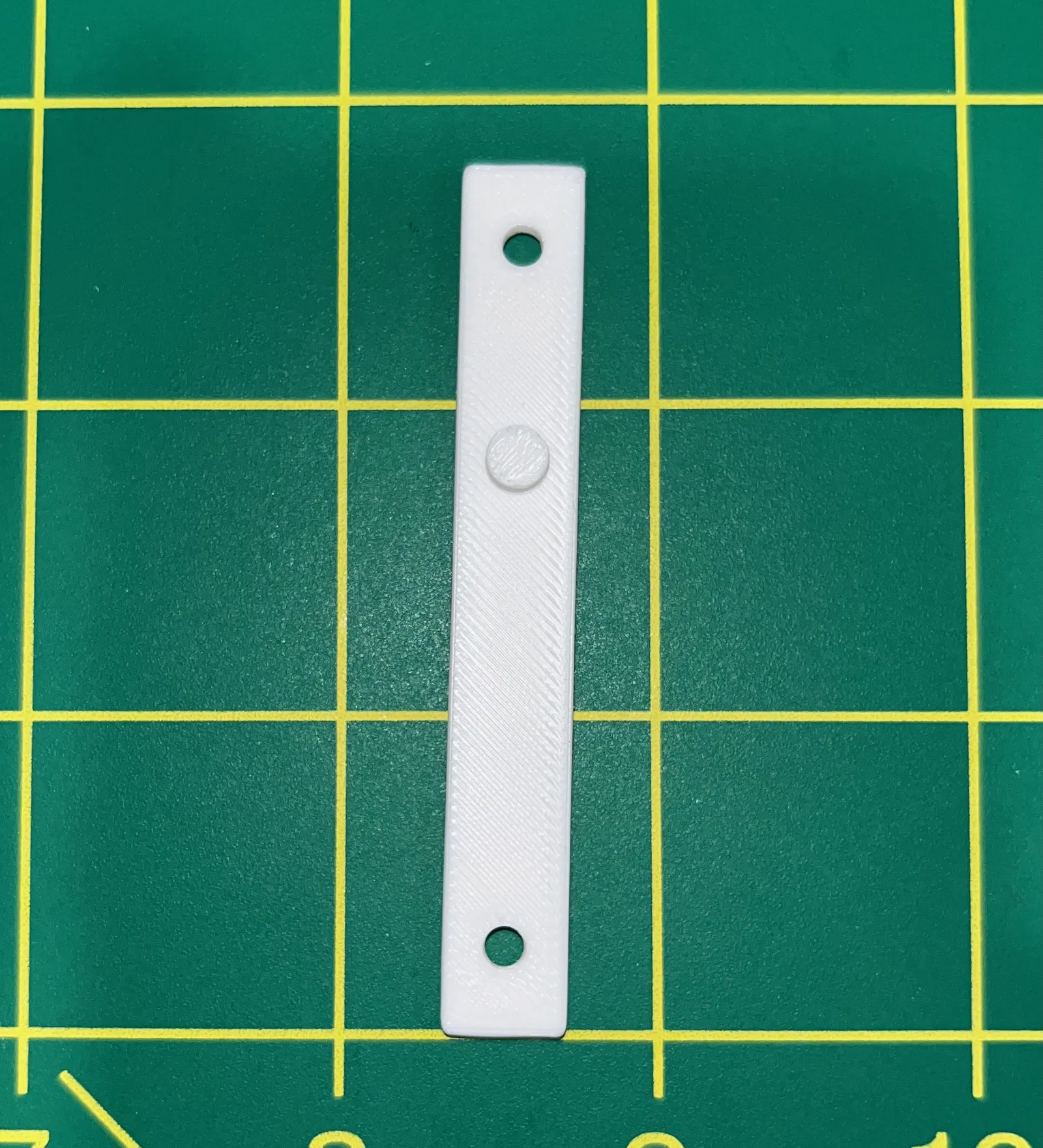

Để ráp cái món này, bạn cần in (3) bộ phận nha: nắp, vỏ và cái đế giữ cho cái đầu đọc NFC.

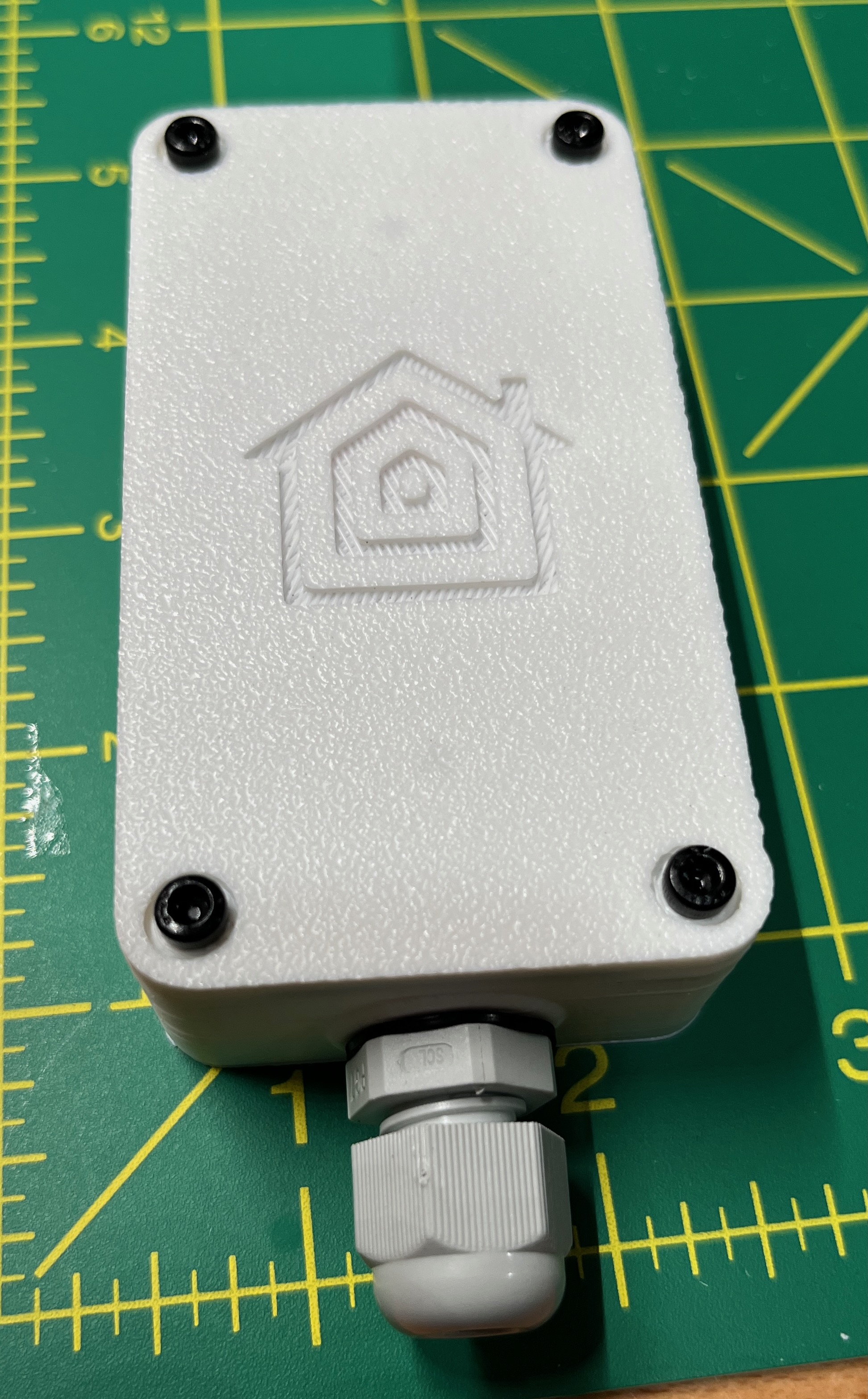

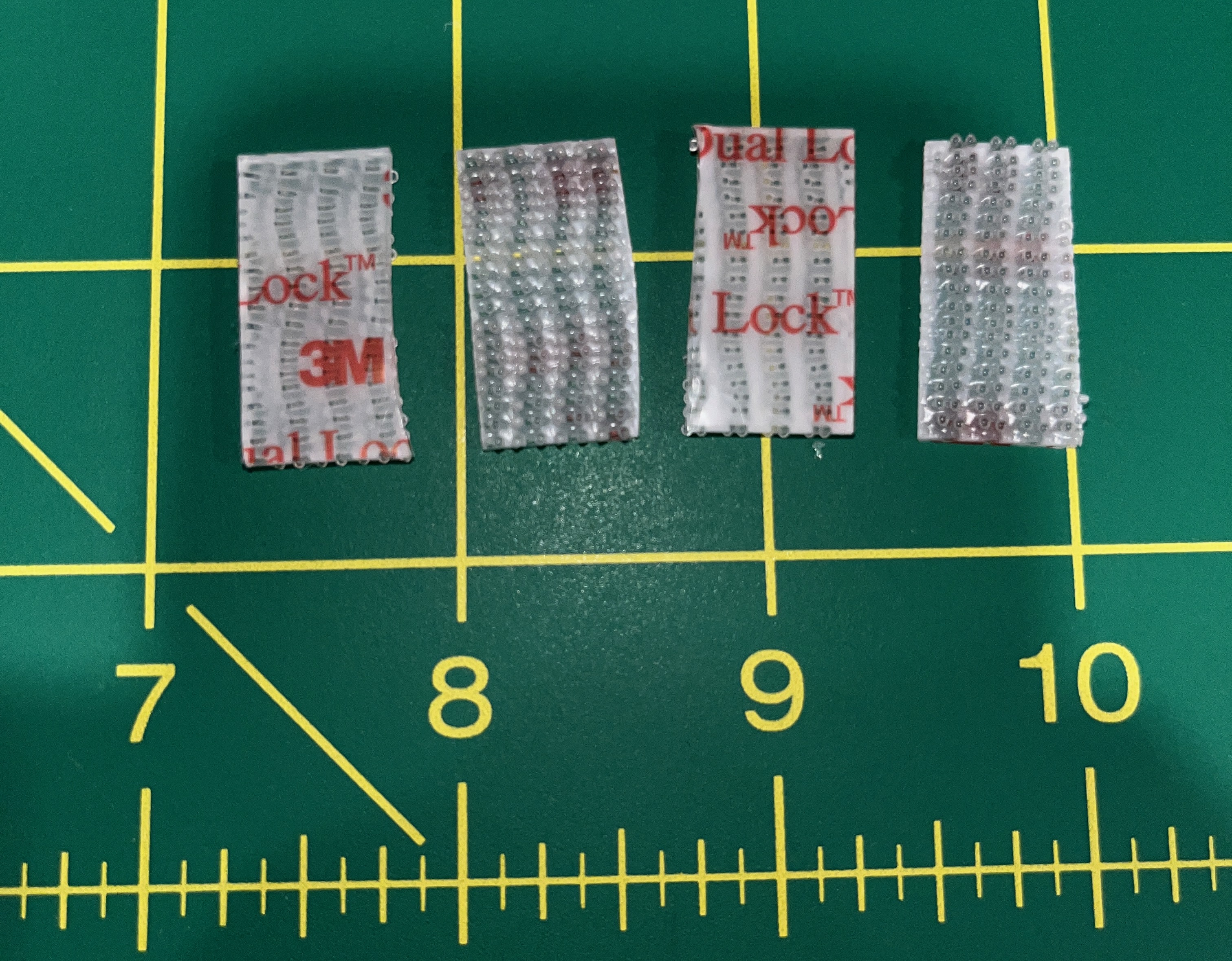

Có các file STL cho cái vỏ đế có và không có cái hub ren. Cái hub có ren PG7 để gắn cái đầu luồn dây cáp (cable gland) hoặc phụ kiện khác. Không có sẵn chỗ để gắn cái vỏ này đâu. Bạn có thể khoan lỗ hoặc thêm tai để bắt vít. Tui đang dùng băng dính 3M dual lock loại xài ngoài trời để có thể tháo cái dự án này ra mà không làm hư nếu sau này muốn.

Tui đang dùng cái này để mở cửa gara của tui. Tui không nghĩ ra được cách nào ngon lành để luồn dây điện từ ngoài vào trong ngoài việc phải tháo cái nẹp cửa gara ra và khoét một cái rãnh ở phía sau nó. Tui tự làm bằng tay trên bàn router và khoét cái rãnh hơi dốc lên để hạn chế nước vô.

Tui chưa in cái vỏ mà không có cái hub ren, nhưng chắc nó cũng ổn thôi.

Tui in cái đế giữ và mặt nắp úp xuống, có dùng support ở mấy chỗ khoét lỗ cho vít.

Tui không cần dùng support cho cái vỏ đế.

Mấy góc bên trong của vỏ có vài điểm bất thường mà tui nghĩ là do xài file OpenSCAD gốc để tạo ra cái vỏ nhỏ xíu vậy. Mấy điểm này không làm ảnh hưởng đến độ bền của vỏ theo tui thấy.

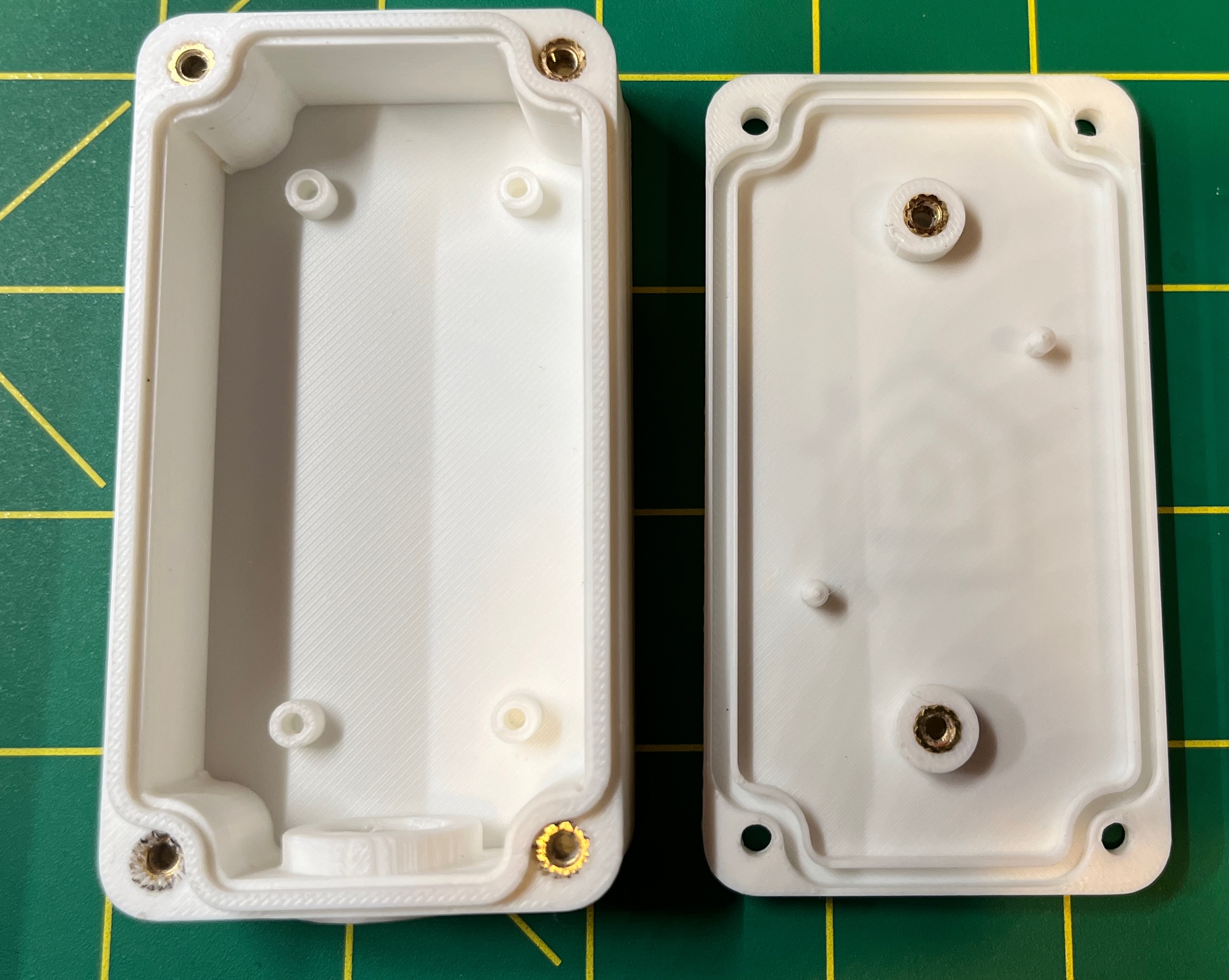

Hai lỗ bên trong nắp dùng để gắn insert nhiệt (heat-set insert) hơi nông. Mấy cái insert sẽ vừa, nhưng mấy cái dụng cụ mỏ hàn để gắn thường dài nên có thể bạn sẽ làm cháy cái mặt trước nếu không cẩn thận. Cẩn thận nha, mấy cái insert sẽ vừa mà không làm hư cái vỏ đâu.

Danh sách vật tư cần thiết:

Điện tử: 1x Raspberry Pi Zero 2 W 1x Bộ đọc NFC PN532 1x Dây cáp USB hoặc dây khác cho nguồn 5V 1x Nguồn USB-A hoặc nguồn 5V đã được điều chỉnh khác 4x Đoạn dây ngắn loại nhỏ để nối bộ đọc NFC với Pi

Phần cứng 1x Dây rút nhựa (cable tie) để giảm căng cho dây nguồn 1x Đầu luồn dây cáp PG7 (Cable Gland) kèm gioăng/vòng cao su. Đảm bảo kích cỡ phù hợp với dây nguồn của bạn 6x Long đền nhiệt M3x5x4 (Heatset Inserts), 2 cho nắp và 4 cho vỏ 4x Vít M3 x 8mm cho mặt trước. Có thể dùng loại lục giác chìm (socket head) hoặc đầu tròn (button head), loại bằng thép không gỉ sẽ tốt hơn cho ngoài trời 4x Vít M2.5 x 5mm cho Pi, tui dùng loại lục giác chìm, nhưng loại đầu tròn chắc cũng được. Đừng siết quá chặt, nó vặn vào nhựa đó. 2x Vít M3 x 6mm cho dây đeo bộ đọc NFC, loại đầu tròn. Loại đầu chìm có thể cạ vào Pi, nhưng có thể không. Dây cao su tròn 2mm để làm gioăng chống nước cho nắp vỏ
