Viên Gạch Âm Helmholtz Rỗng, 3 mảnh

Đây là bản chỉnh sửa từ "Hollow Helmholtz Sound Brick" của JoePKrcma. Video youtube của anh ấy có ghi "Đây là file miễn phí nếu bạn muốn tải về và in trên máy tại nhà (chúc may mắn với các phần bị nhô ra và hỗ trợ):" Mô hình trên thingiverse "Chúc bạn vui vẻ khi in thử cơn ác mộng này!" Nghe như một thử thách. Bên ngoài không có cạnh phẳng và trừ khi hình nón thẳng đứng, còn có phần hình trụ bị nhô ra cần xử lý.

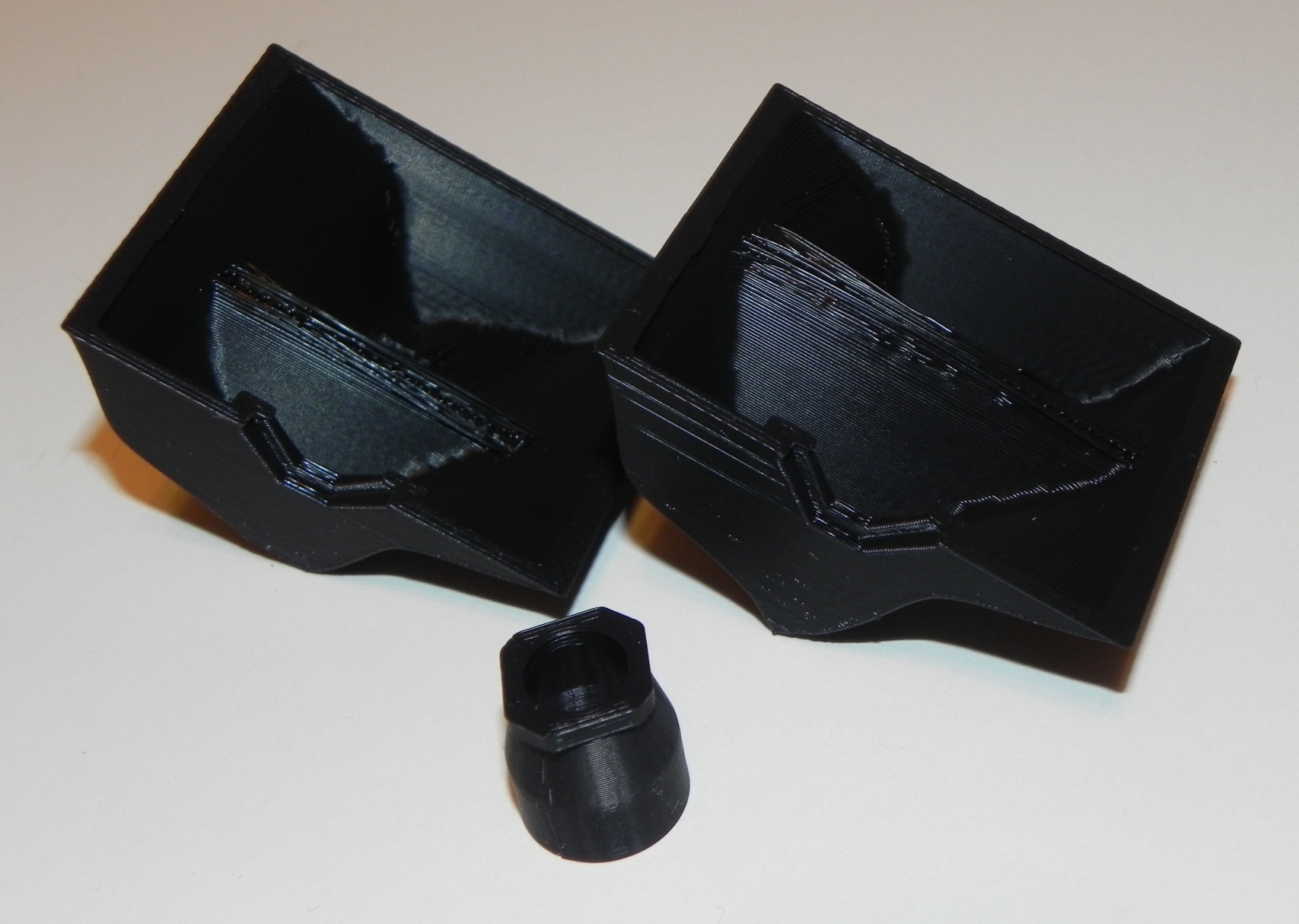

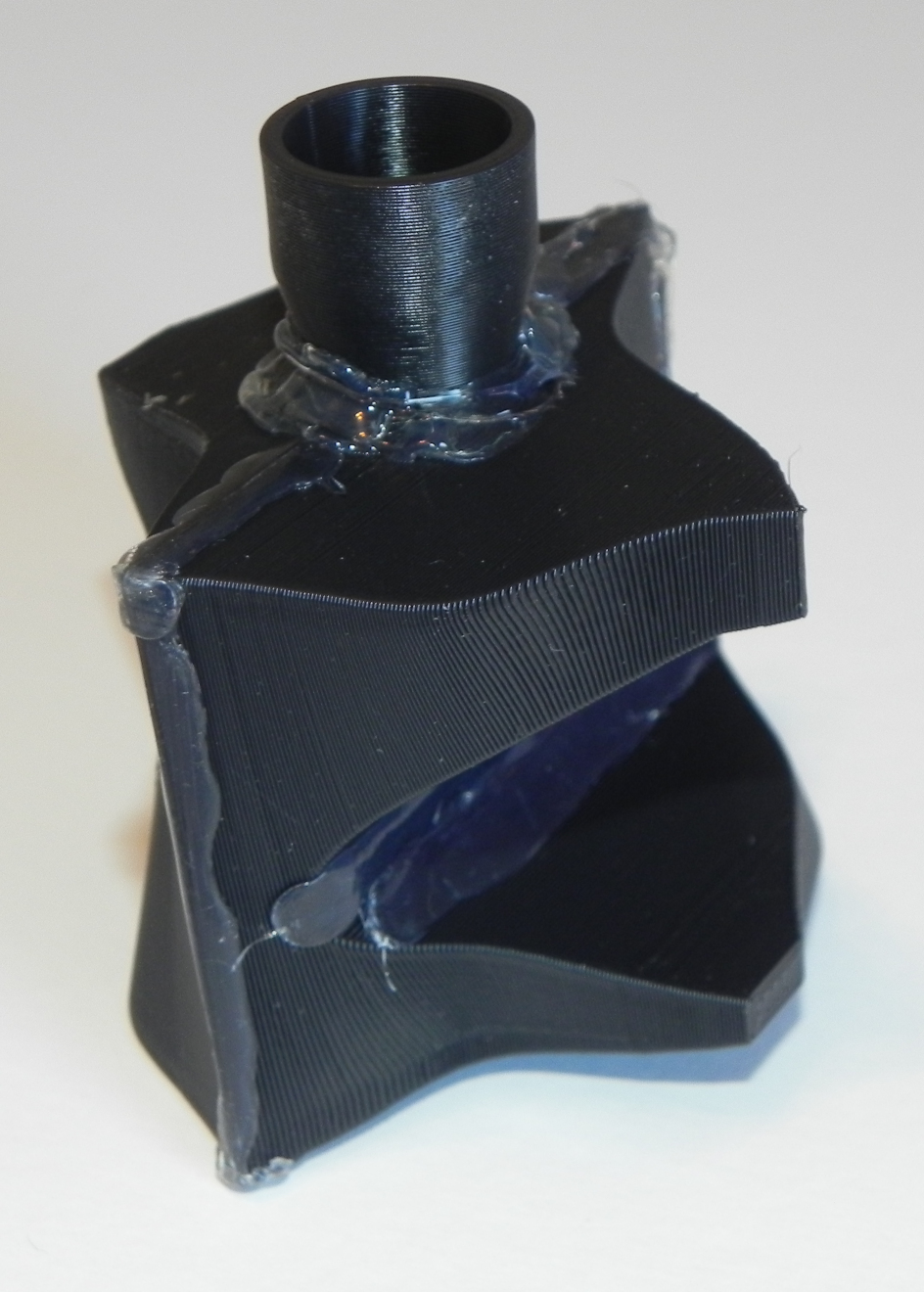

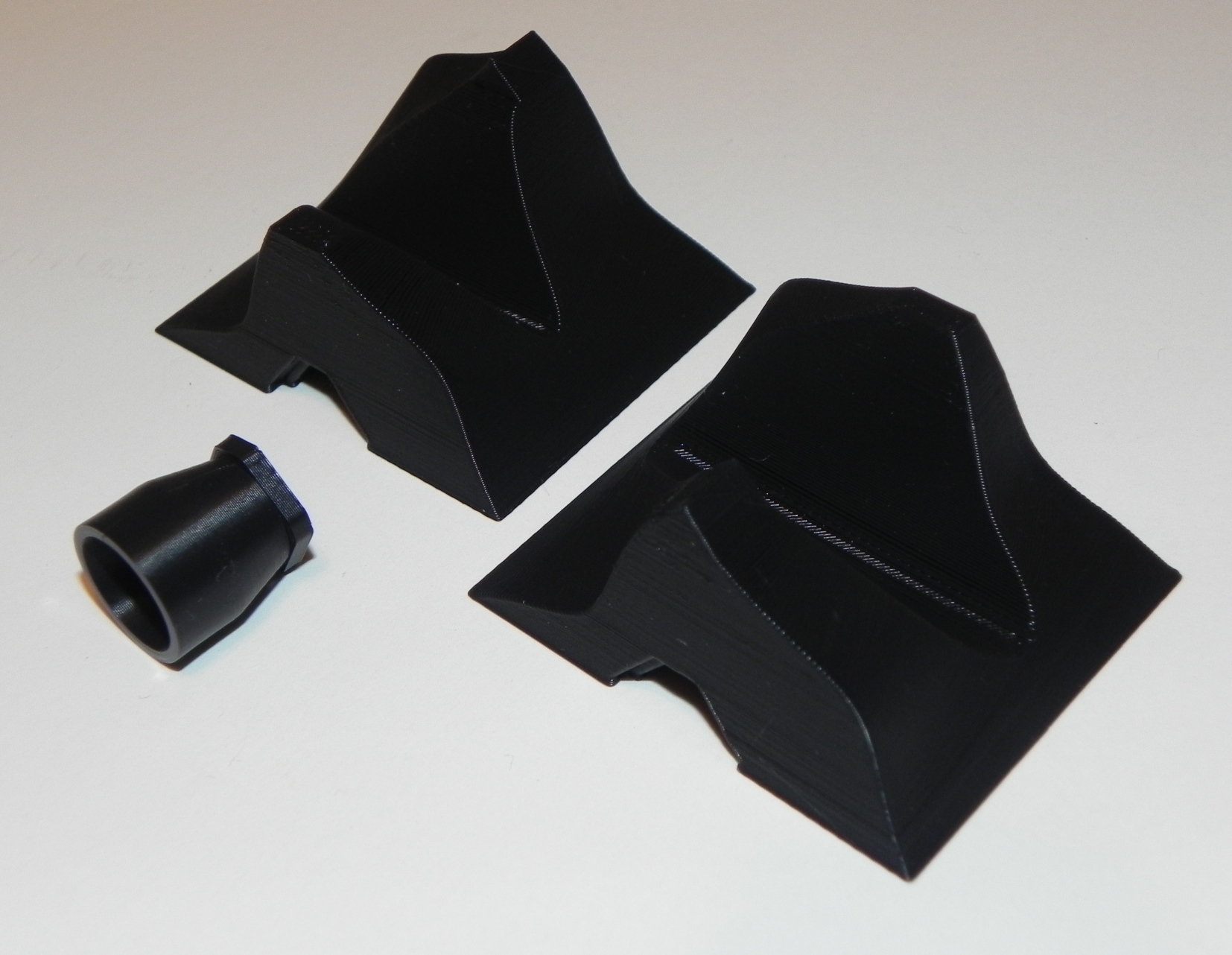

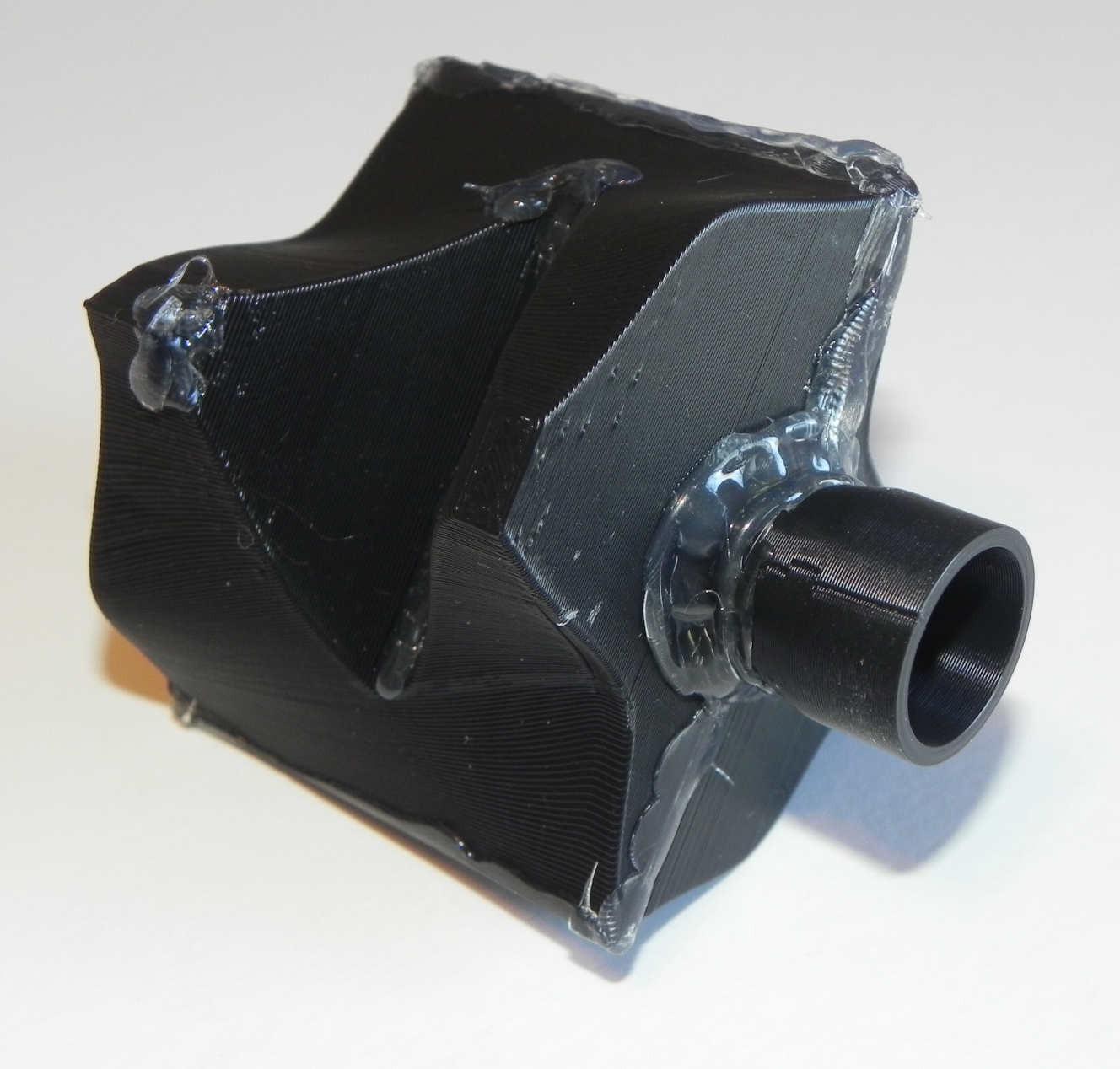

Theo kỹ sư trong tôi, tôi thấy có sự đối xứng ngay chính giữa. Để mô hình dễ in hơn, tôi đã chia viên gạch thành ba phần mà tôi có thể in mà không cần hỗ trợ. Để lắp ráp, tôi dùng keo nóng chảy dọc theo các đường nối, đổ đầy nước vào và thêm keo nóng chảy ở những chỗ còn rò rỉ. Nếu bạn muốn đi xa hơn, hãy làm ráo nước và thổi vào, bọt khí sẽ cho biết chỗ nào cần thêm keo, chỗ đó còn nhiều hơn cả các đường nối. Phiên bản này đã được thu nhỏ 0.306 lần và nhỏ hơn bản gốc.

Ngoài việc chia thành ba phần, tôi còn làm sạch khu vực bên trong nơi nó sẽ bắc cầu và làm cho khu vực xung quanh hình nón dày hơn để có thể in riêng.

Bài báo đã tính toán hốc cộng hưởng ở "270 Hz", "Sẽ có các thử nghiệm để tìm ra độ chính xác của các viên gạch cuối cùng trong việc hấp thụ các tần số cụ thể." Tôi không biết liệu mô hình tải lên có khớp với các khuôn lớn hơn 12% để bù cho sự co ngót hay là để khớp với kích thước gốm cuối cùng hay không. Tôi đã tính toán hốc cộng hưởng ban đầu ở 253 Hz, tôi muốn nhắm mục tiêu tần số của quạt máy in 3D của mình và đã thu nhỏ mô hình theo tỷ lệ 0.306, mà tôi đã tính toán được tần số là 837Hz.

Thật không may, khi phát một dải tần số liên tục từ 240 đến 1600 Hz từ máy tính, tôi không thể nghe hoặc thấy sự khác biệt phổ nào có hoặc không có bộ cộng hưởng Helmholtz. Tôi chỉ in một viên gạch. Từ bài báo của anh ấy, có một biểu đồ cho thấy sự hấp thụ âm thanh, trong đó bọt biển hấp thụ nhiều âm thanh nhất trong một dải tần số rộng và sẽ phù hợp hơn cho việc giảm âm thanh nói chung trong nhà. Bộ cộng hưởng Helmholtz dành cho các tần số cụ thể, tôi chưa thấy phạm vi hấp thụ của chúng rộng hay hẹp như thế nào.

Tôi đã hoàn thành thử thách, tôi không có kế hoạch phát triển thêm thiết kế này. Nó được tối ưu hóa để làm gạch gốm chứ không phải để in 3D. Có những thiết kế khác được tối ưu hóa hơn cho việc in 3D.
