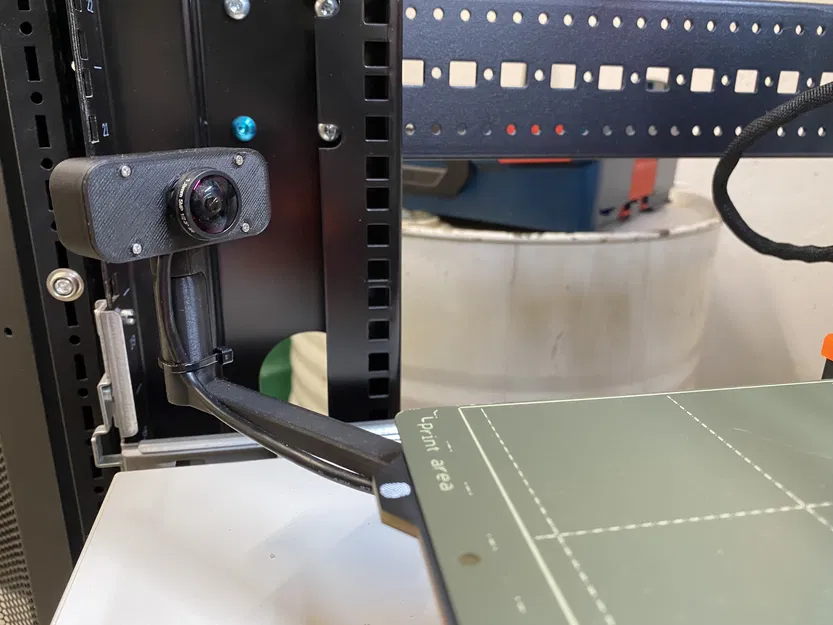

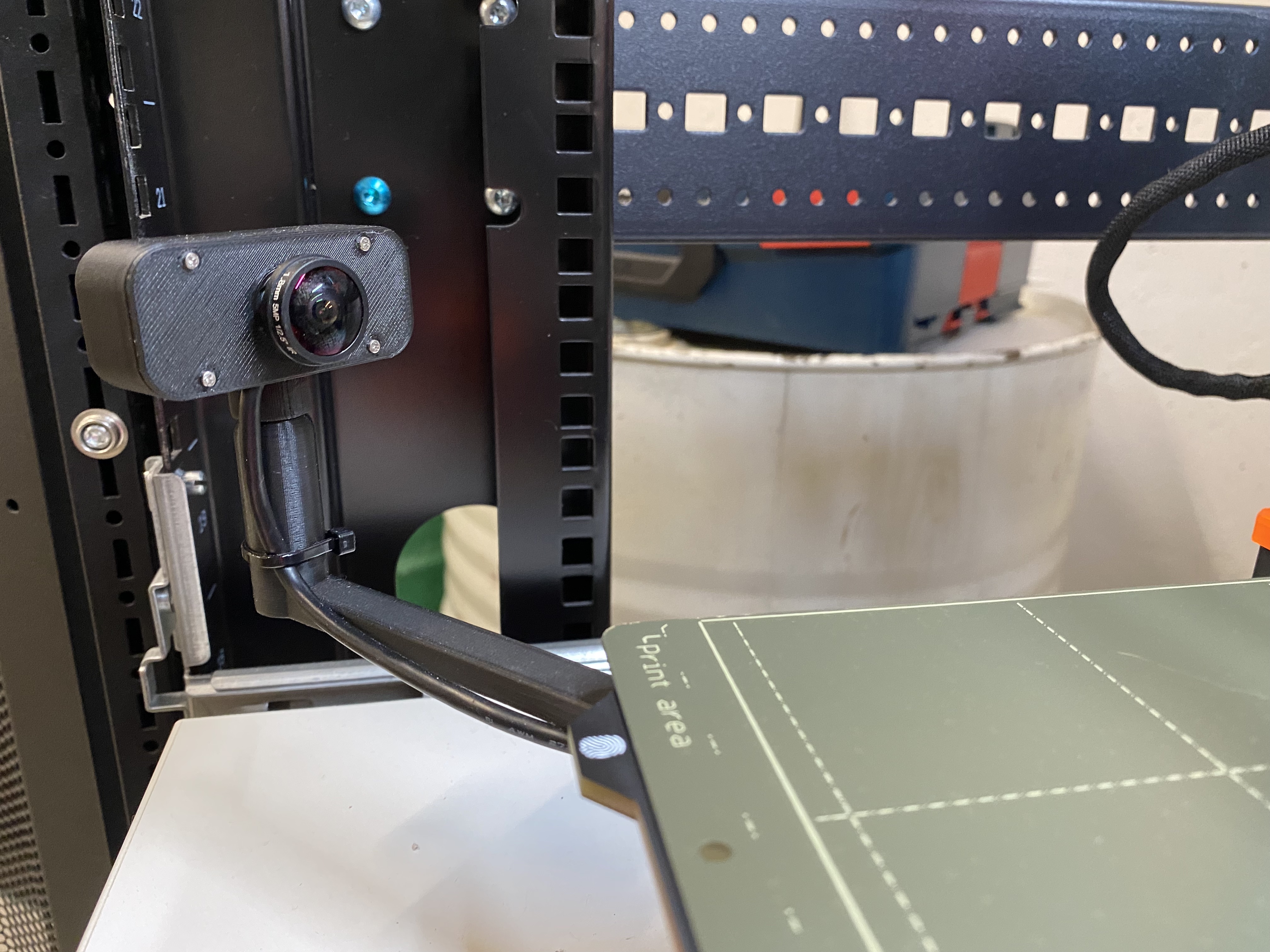

Giá Đỡ Camera cho Prusa i3 Y-carriage

Cái Giá Đỡ Camera này được thiết kế để gắn webcam Papalook PA452 1080P vào một cái vỏ tùy chỉnh nhỏ hơn trên bộ phận Y-carriage.

Nó cho phép camera di chuyển cùng với bàn in và tạo ra các đoạn timelapse mượt mà mà không cần quá lo lắng về vị trí của bộ phận đùn. Ngoài ra, xem live stream webcam cũng rất thú vị.

Nó đã được thiết kế với càng ít bộ phận hỗ trợ càng tốt. Các bộ phận hỗ trợ này đã được tích hợp sẵn trong thiết kế hoặc được cấu hình trong các tệp F3D.

Để lắp ráp Giá Đỡ Camera, bạn cần thực hiện các bước sau:

1. In các bộ phận
2. Gỡ bỏ bộ phận hỗ trợ khỏi các bộ phận đã in
3. Tháo rời camera khỏi vỏ gốc (sẽ làm mất hiệu lực bảo hành)
4. Hàn/tháo các dây LED và nút bấm ra khỏi camera
5. Lắp camera vào vỏ mới (không cần micrô)
6. Lắp thêm Ống kính mới

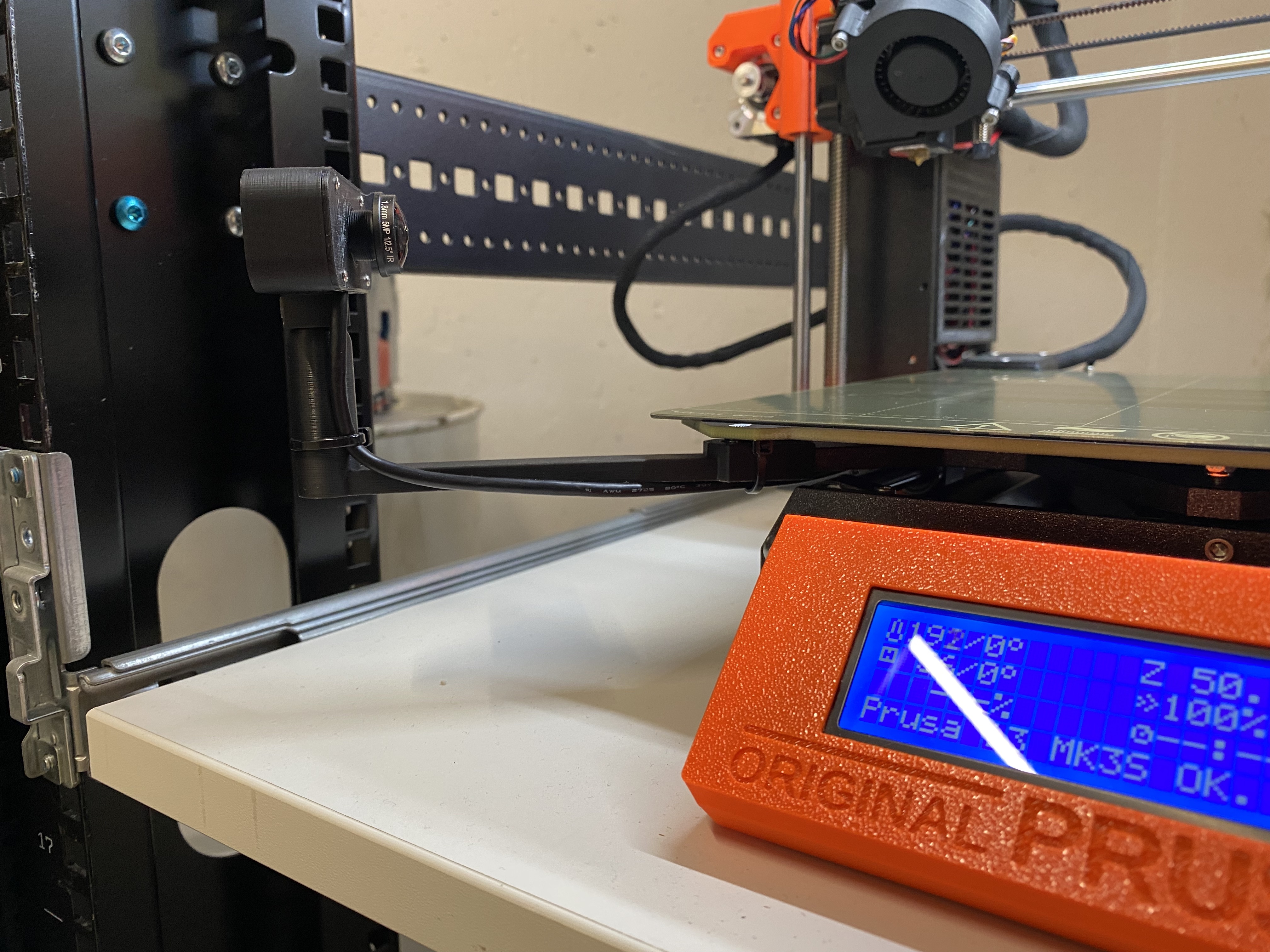

7. Gắn Vỏ Camera vào cánh tay đỡ
8. Gắn cánh tay đỡ vào bộ phận Y-carriage (mình gắn bên trái, bên phải cũng nên hoạt động)

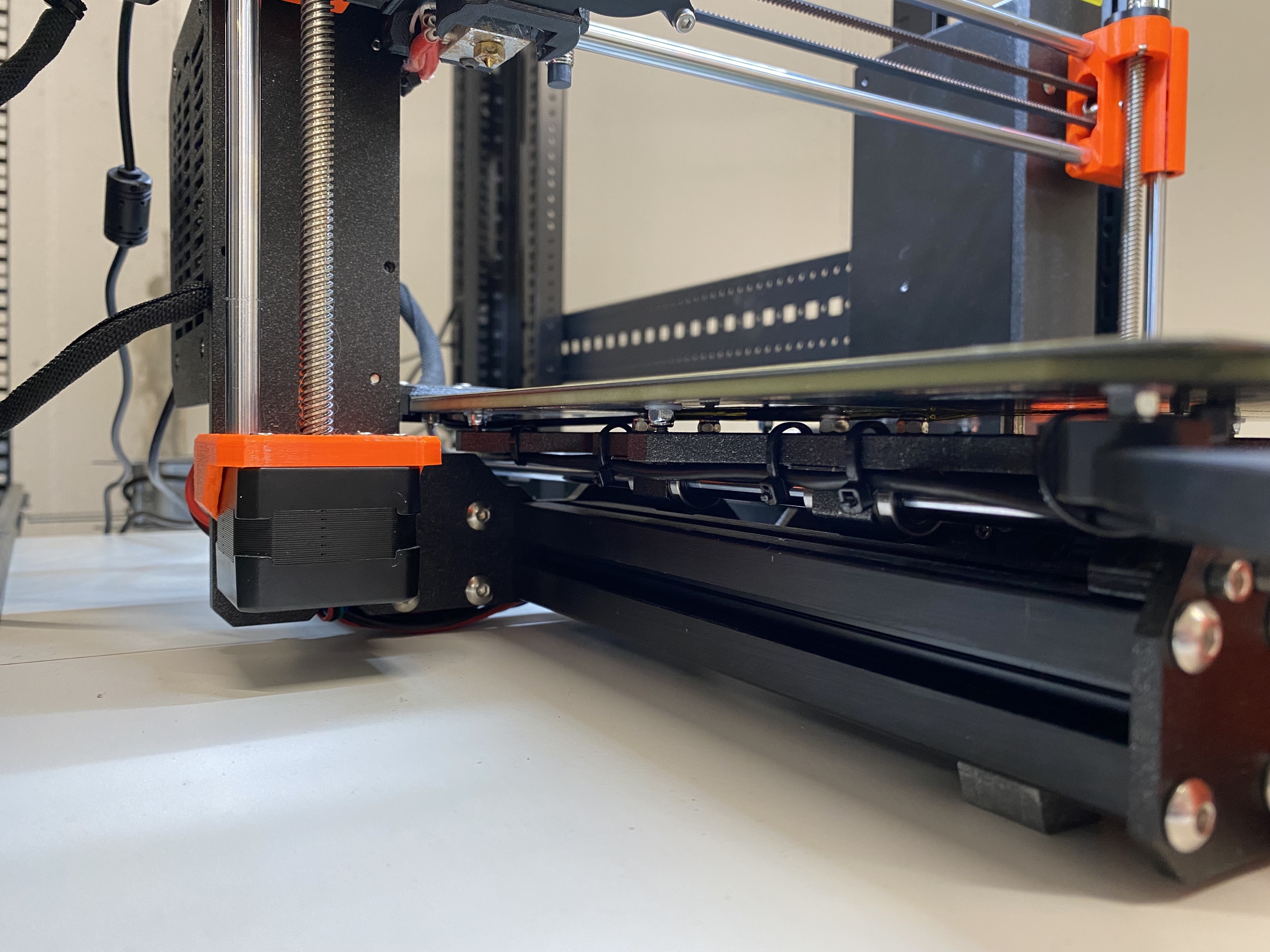

9. Luồn dây cáp xuống dưới bộ phận Y-carriage về phía dây cáp của bàn nhiệt. Đảm bảo chúng không chạm vào bàn nhiệt khi bạn cố định chúng bằng dây rút sau này!

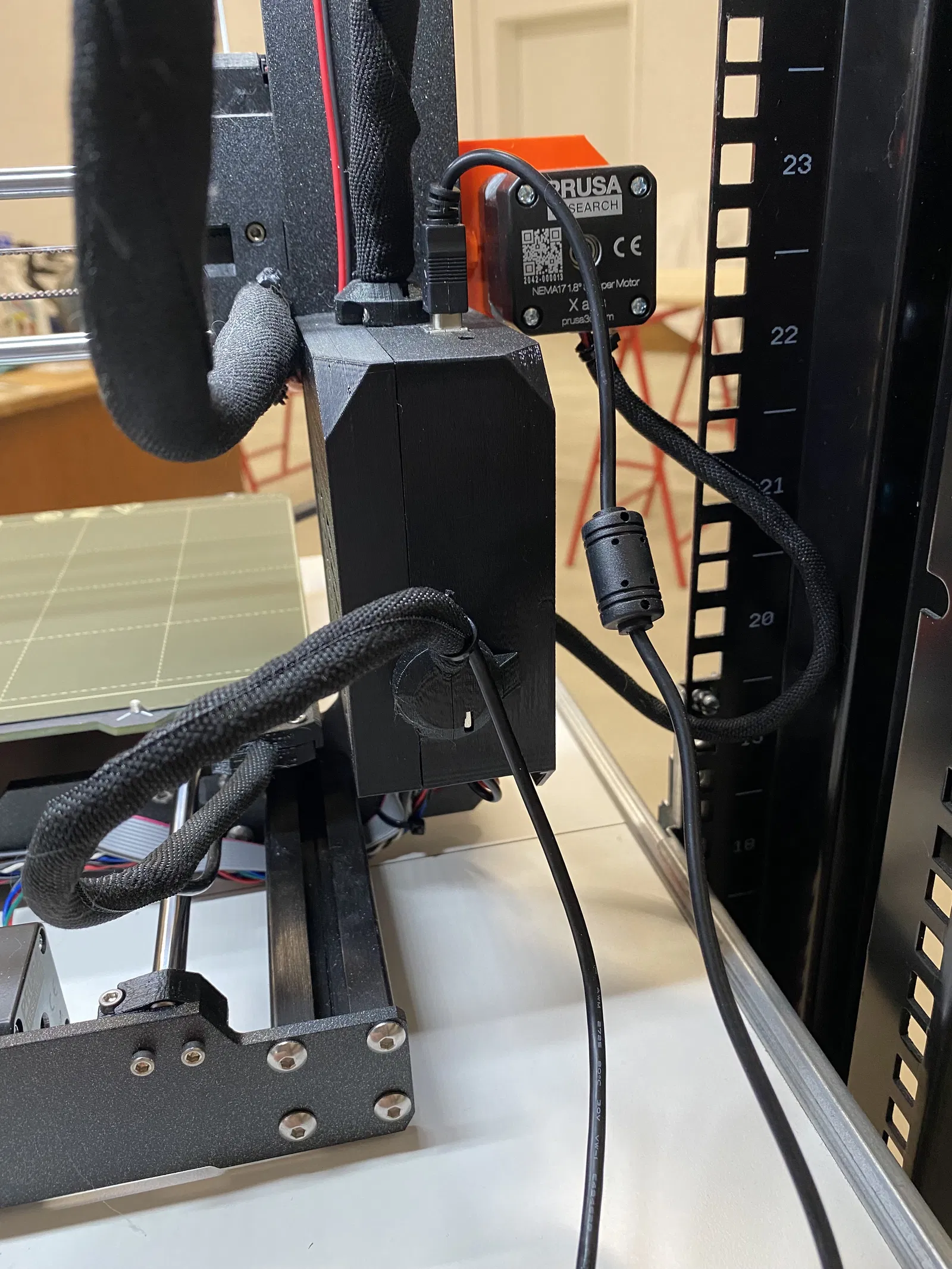

10. Quấn tất cả các dây cáp lại với nhau trong ống bọc cáp và rút ngắn dây camera ngay trước khi đến bộ phận điện tử khỏi ống bọc.
11. Cố định mọi thứ bằng dây rút. Đảm bảo bộ phận Y-carriage có thể di chuyển tự do!

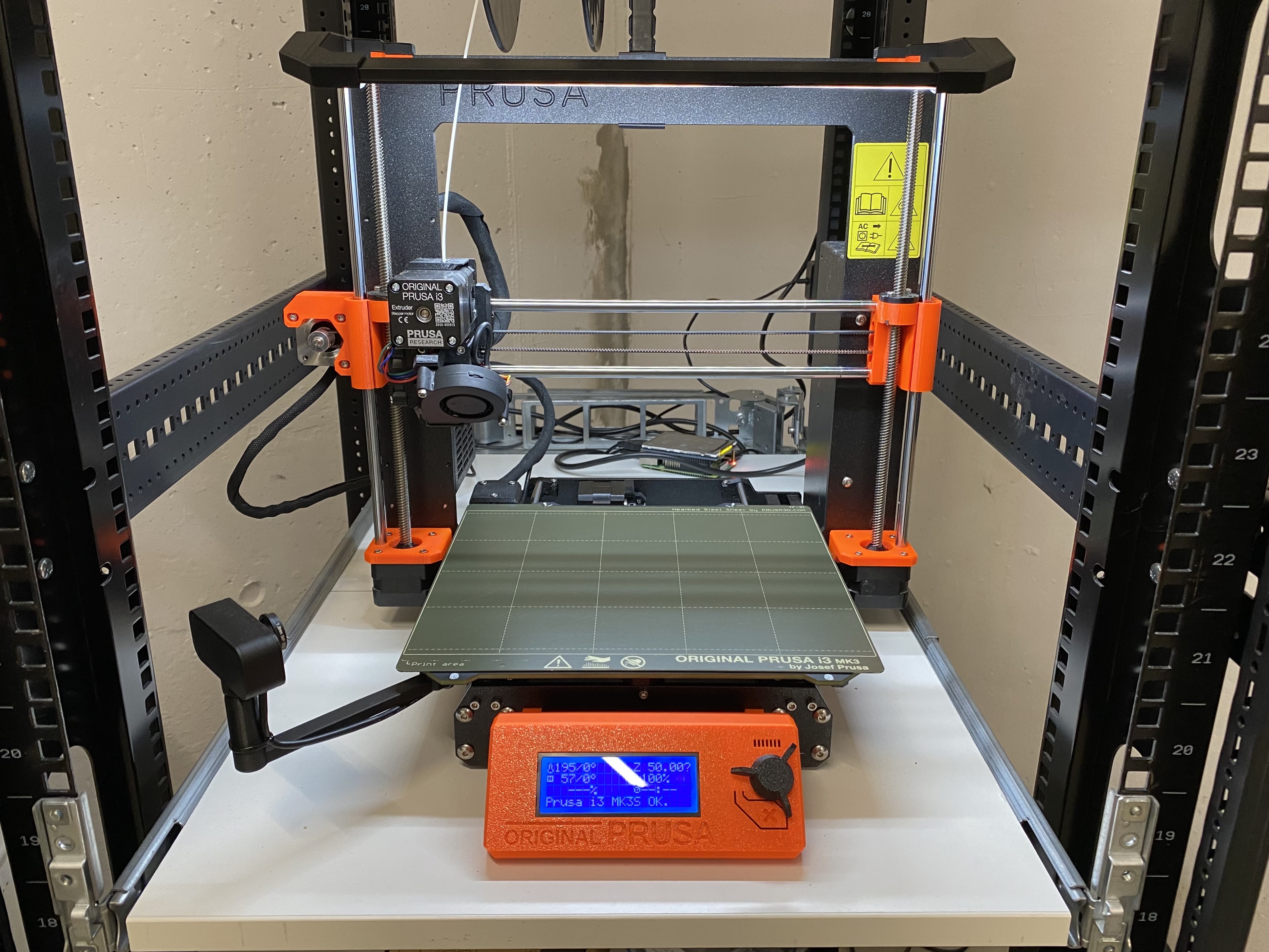

12. Tận hưởng góc nhìn mới về máy in của bạn

Thiết kế bằng Fusion 360. Cánh tay Giá Đỡ Camera dựa trên Khung máy Original Prusa Printer

Bạn cũng có thể tìm thấy các tệp trong Kho lưu trữ GitHub của mình.

Ví dụ Timelapse

Các bộ phận bổ sung:

Webcam Papalook PA452 1080P: AliExpress (có liên kết liên kết), AliExpress (không liên kết liên kết)

Ống kính Fisheye 1.8mm 180°: AliExpress (có liên kết liên kết), AliExpress (không liên kết liên kết)

Các loại ốc tự khai thác nhỏ: AliExpress (có liên kết liên kết), AliExpress (không liên kết liên kết)
