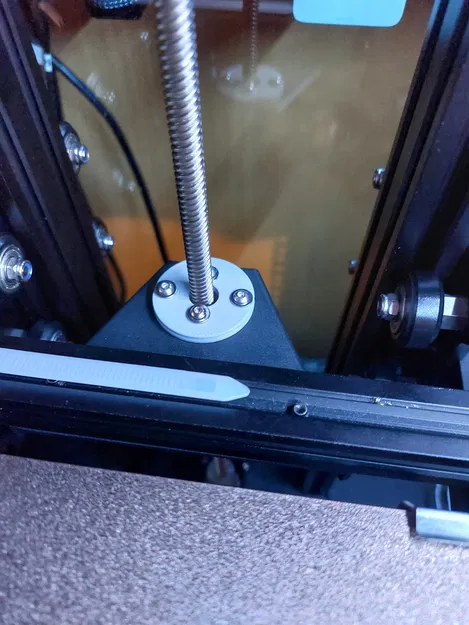

Giá đỡ đai ốc trục vít dẫn hướng Ender 6 vào khung bàn máy

Bị đủ thứ vấn đề về Z wobble, sau khi gắn khớp nối oldham (khớp nối oldham unitak3d cho ender3; https://www.amazon.co.uk/gp/product/B0C73KJ4LQ ), ,) đây là bộ phận thay thế trực tiếp cho cái đĩa đen OEM để gắn khớp nối đc ngon hơn, mấy con ốc lúc trước nó ko có phẳng.

Mình có làm 2 phiên bản, bạn muốn xài loại ép nhiệt hay loại dùng ốc và đai ốc cho mấy lỗ cách nhau 27mm nhé.

PartB có thể thay bằng cái đĩa đen zin mà bộ phận in này thay thế, nhưng vì nó dày 3mm nên bạn có thể cần ốc ngắn hơn 1 chút hoặc thêm 1-2 cái vòng đệm để dày lên 4mm.

Loại ép nhiệt (Heatset)

Bộ phận: 1A & 2

Ốc M3: 2x 14mm, 2x 18mm

4x vòng đệm M3. gắn vào đầu ốc.

2x ốc ép nhiệt M3, bước ren 4.2mm. gắn vào lỗ cách nhau 27mm.

Loại dùng ốc và đai ốc (Throughhole/nut)

Bộ phận: 1B & 2

Ốc M3: 2x 18mm, 2x 20/22mm

2x đai ốc M3

6x vòng đệm M3. gắn vào đầu ốc và đai ốc.

Lắp ráp/Tháo rời

1. Giữ chặt bàn máy để ko bị rơi xuống, rồi tháo trục vít Z.
2. Tháo 2 con ốc trên bộ phận giữ ốc trục Z (mấy con ốc có tâm cách xa nhau ở 2 bên trái & phải).
3. Tháo ốc trục Z & cái đĩa đen ra khỏi trục vít Z. Giữ lại ốc trục Z.
4. Tháo ốc trục Z ra khỏi đĩa đen. Giữ lại ốc trục Z.
5. Đặt part 1 (dày 8mm) vào đáy của khung gắn bàn máy. Part 2 (dày 4mm) lên trên. Căn chỉnh theo lỗ có sẵn trên khung gắn bàn máy và bắt vít lại bằng ốc 14mm hoặc 20/22mm.
6. Tìm 2 con ốc M3 18mm và lắp bộ phận ốc trục Z của bạn (chỉ cần ốc trục Z, khớp nối oldham, v.v.).
7. Lắp lại trục vít Z & kiểm tra.

Cài đặt in

Mình in với 4 lớp vỏ, tất cả các lớp viền, trên & dưới và 50% lớp độn hình khối.
