Vỏ Case HomeKey PN532

HomeKey vừa được giải mã ngược, bạn có thể tìm thấy liên kết ở đây: https://github.com/kormax/apple-home-key-reader

Tôi cần một cái vỏ để lắp đặt bên ngoài nhà và tôi không tìm thấy cái nào đủ gọn gàng nên đây là phiên bản của tôi.

Bạn sẽ cần:

• Một module PN532: https://www.amazon.com/HiLetgo-Communication-Arduino-Raspberry-Android/dp/B01I1J17LC/ref=sr_1_3
• 4 x ốc M3*8.
• Dây để kết nối module với bo mạch.

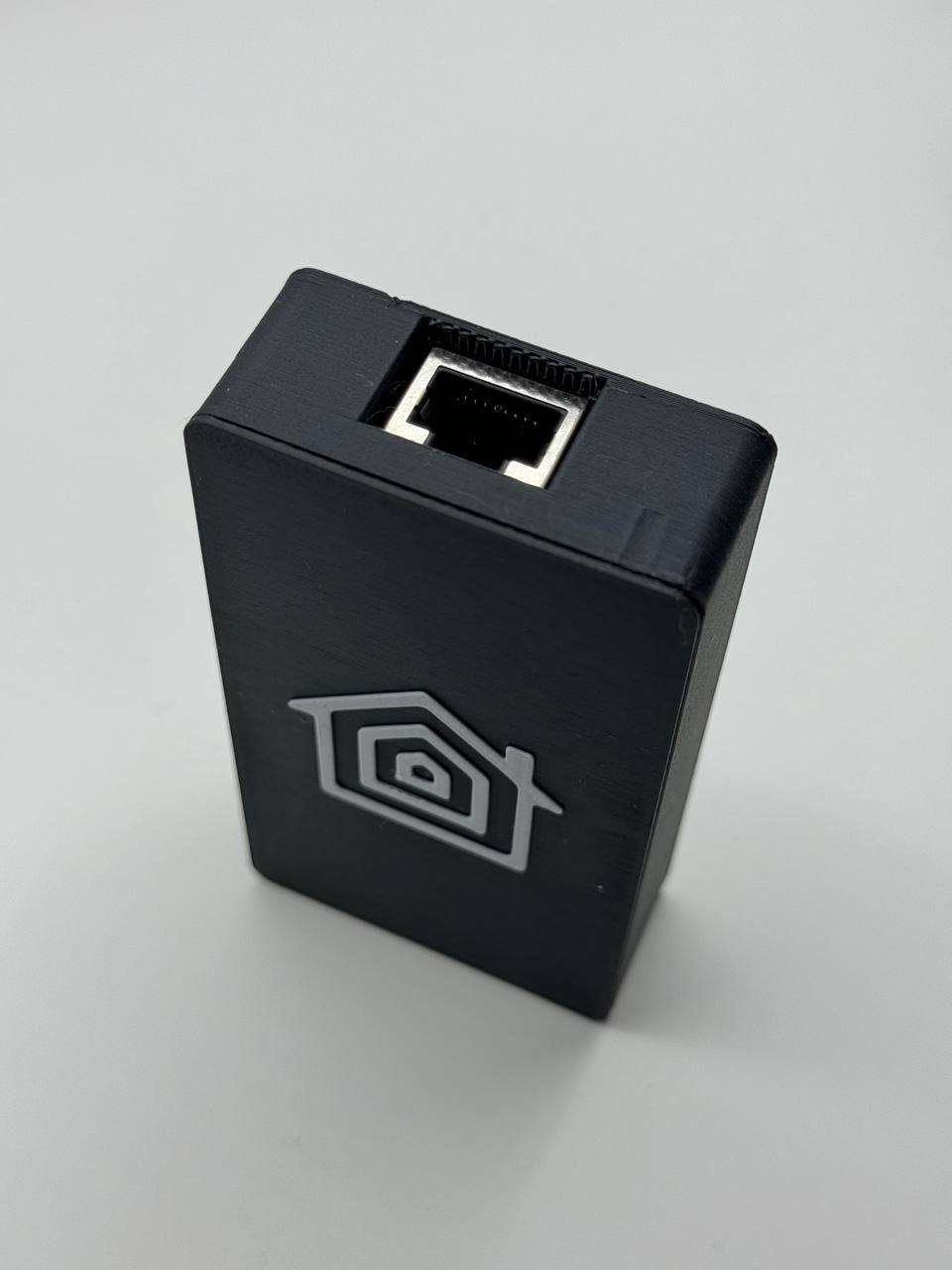

• Bo mạch chuyển đổi RJ45: https://www.amazon.com/Teansic-Breakout-Headers-Connector-Horizontal/dp/B0B2P9C3DK

Có nhiều bản sao của module này, tôi đã tạo mẫu vỏ này theo bản màu đỏ, đặc biệt là có chữ ELECHOUSE ở mặt sau.

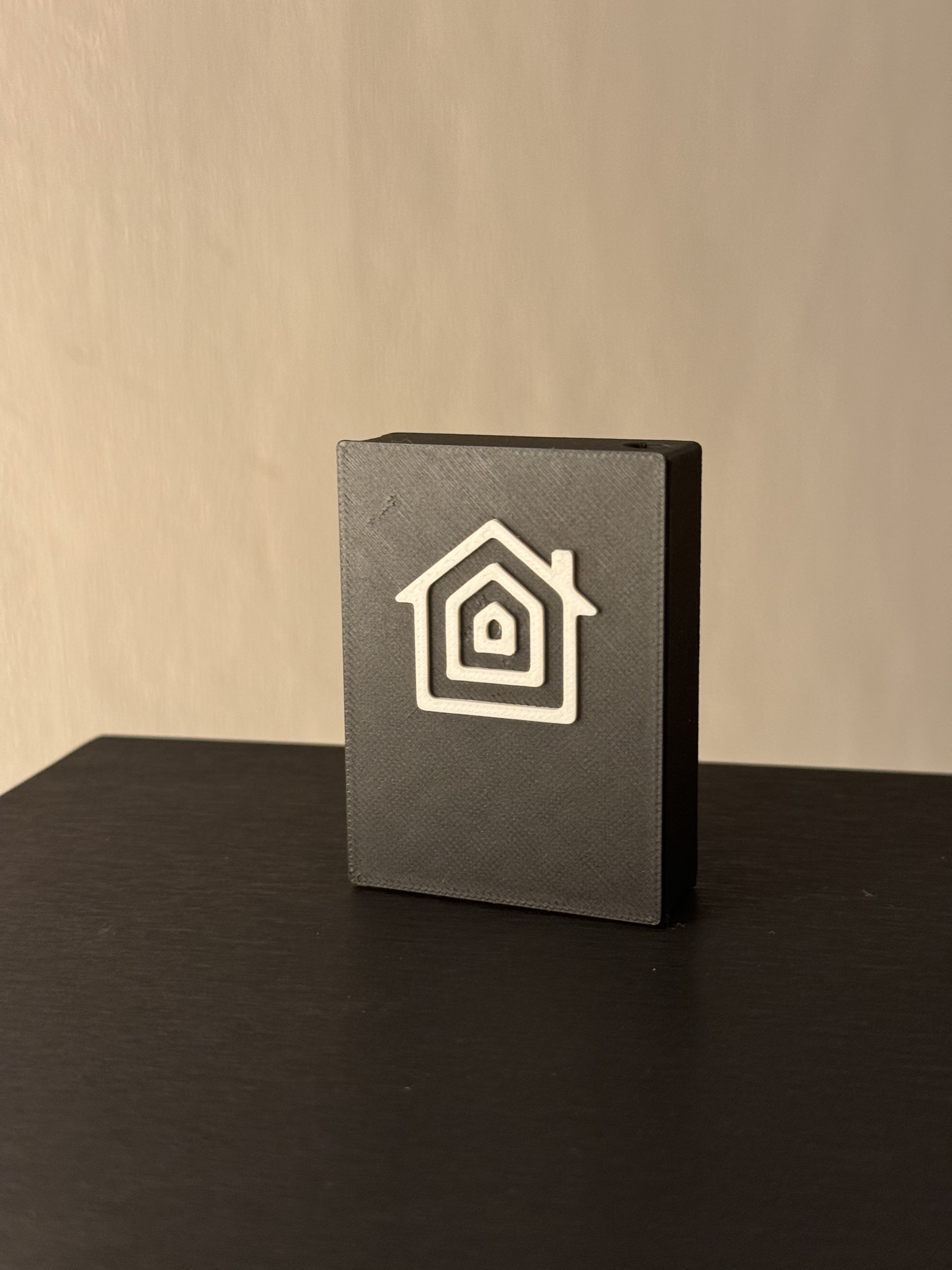

V1 của vỏ được in mà không cần hỗ trợ. Nắp cần có hỗ trợ và có thể in đa màu để logo nổi bật hơn một chút.

V2 của vỏ được in có hỗ trợ, mặc dù tùy thuộc vào máy in của bạn, bạn có thể không cần. Nắp cần có hỗ trợ và có thể in đa màu để logo nổi bật hơn một chút.

Lắp đặt bằng cách khoan lỗ trước hoặc dùng băng dính hai mặt. Lỗ cho dây có thể hướng lên hoặc xuống.

Đây vẫn là một sản phẩm đang trong quá trình phát triển và tôi chưa hài lòng 100% với nó, nhưng tôi vẫn quyết định xuất bản nó phòng trường hợp ai đó cần. Tệp dự án Fusion 360 được bao gồm để chỉnh sửa.

Cảm ơn @kupa22 và @kormax đã giúp điều này trở nên khả thi.
