Bộ Phụ Kiện Trợ Khí Cyclonic Cho Sculpfun S9

Xin chào

Sau khi nghiên cứu về laser CO2 công suất cao (laser Trumpf), tôi đã quyết định áp dụng hiệu ứng "Cyclonic" cho laser S9 của mình.

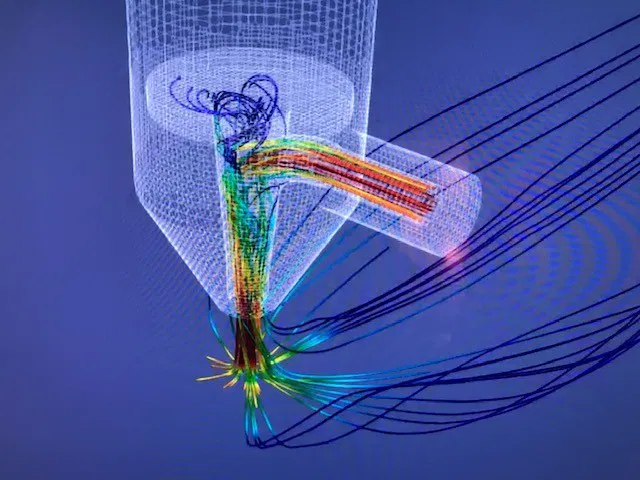

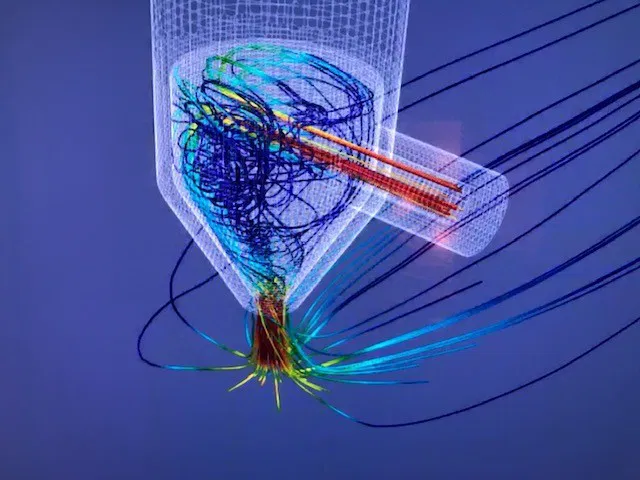

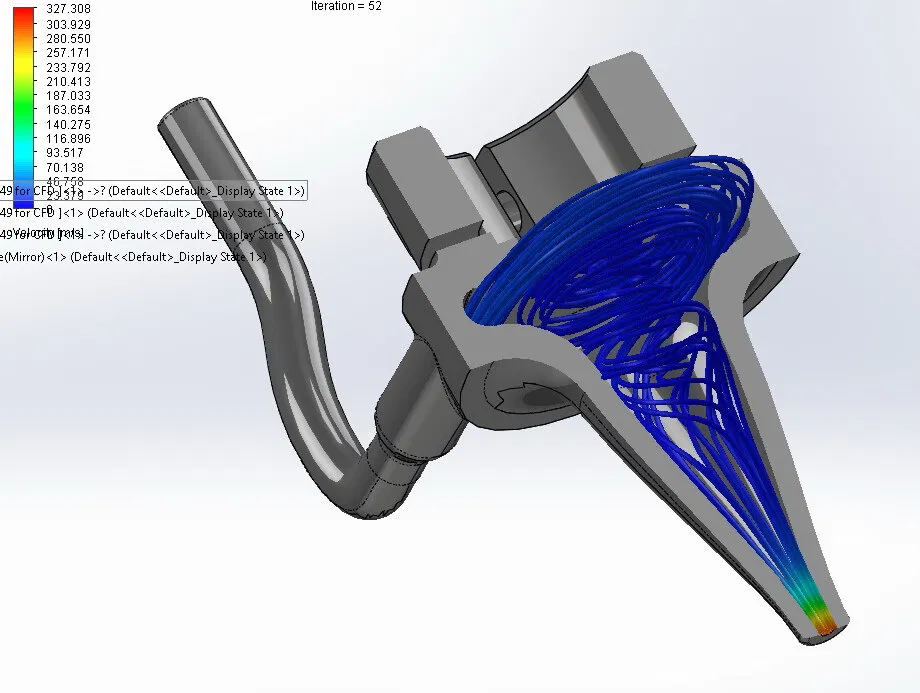

Thiết kế dạng lốc xoáy giúp tránh nhiễu loạn trong luồng khí, từ đó tối ưu hóa hiệu quả hoạt động ở mức tối đa bằng cách tránh sụt áp.

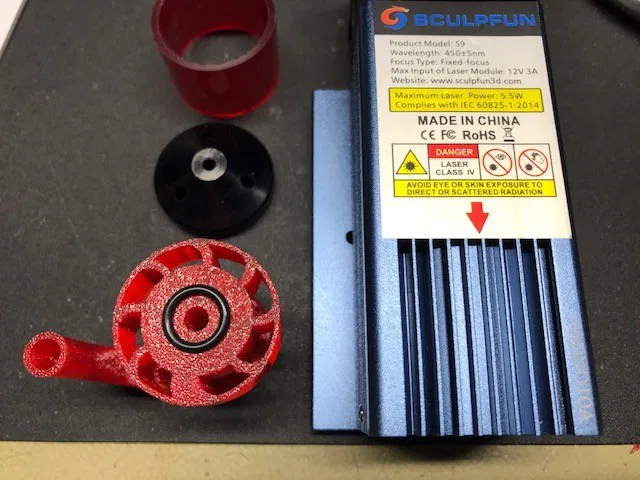

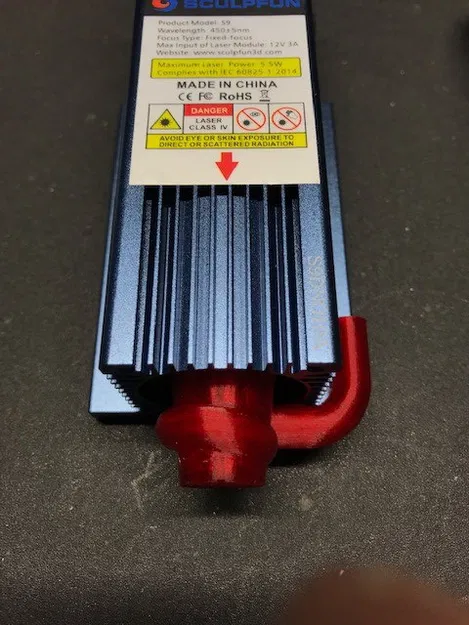

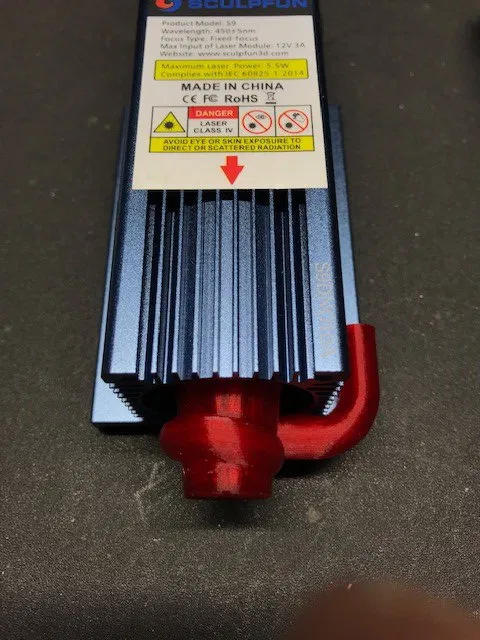

Đây là mẫu S9 mới có phần chèn kim loại màu đen để tạo hiệu ứng trợ khí (khá tốt)

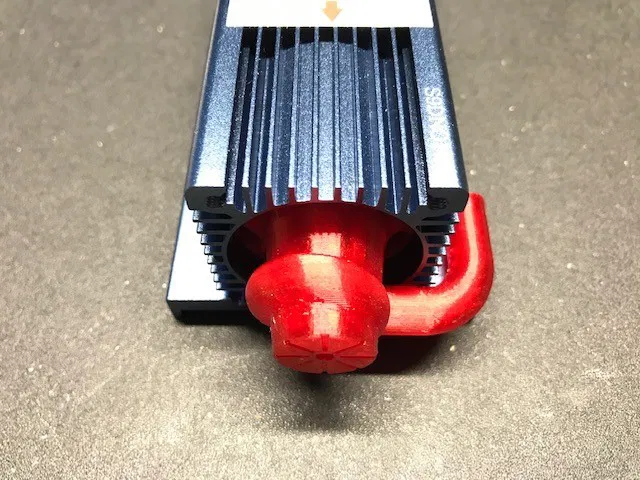

Laser S9 của tôi có một khoang 19mm để lắp vừa bộ phận này.

Phần của tôi cũng có thể lắp vừa các mẫu S9 cũ hơn nếu bạn có khoang 19mm.

Ống khí tiêu chuẩn 4/6mm chỉ cần cắm vào ống đầu laser.

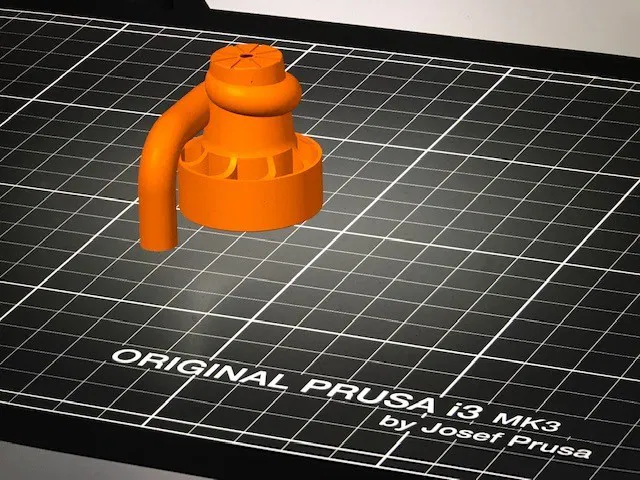

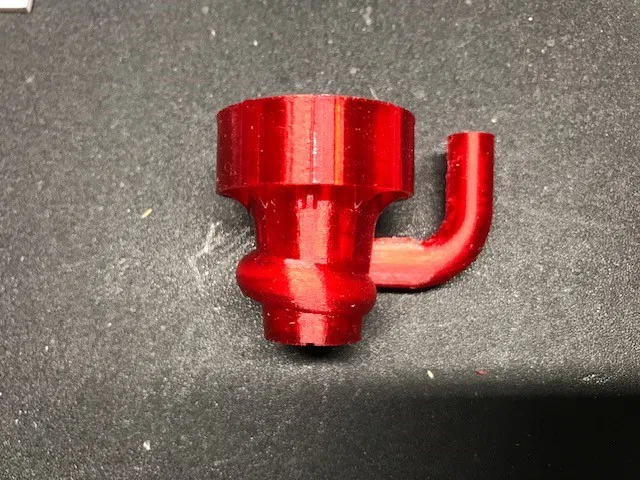

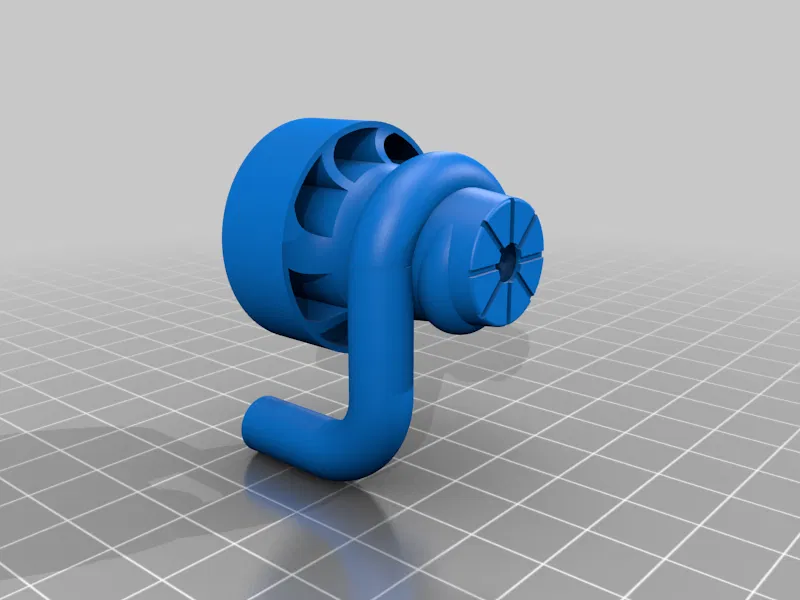

Như thường lệ, tôi đã thiết kế bộ phận này với tiêu chí là bộ phận PHẢI dễ in và không cần hỗ trợ! In ngược (xem hình)

Sau khi in, hãy đảm bảo lỗ tia laser sạch sẽ và không có ba via. Nếu không, nhựa có thể bị chảy và bốc hơi trên thấu kính bảo vệ diode laser.

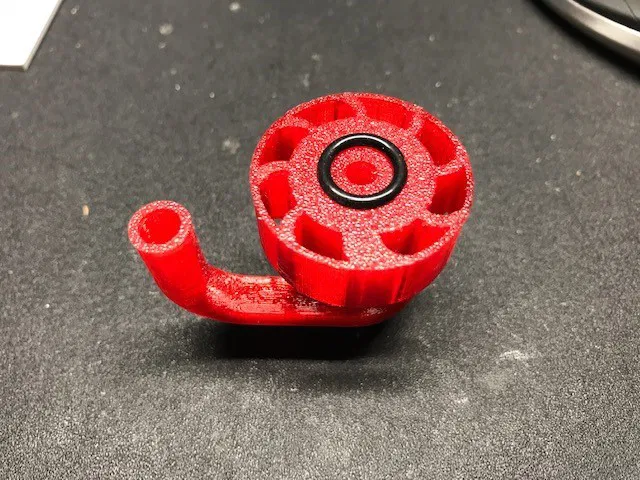

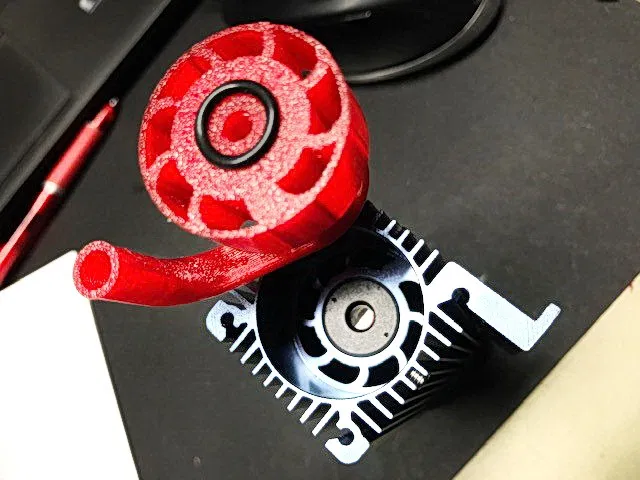

Cần có một vòng O-ring để đảm bảo đầu phun được làm kín hoàn toàn với thấu kính đầu ra của laser. https://s.click.aliexpress.com/e/ axi80808

(ID=9mmOD=13mmCS=2mm)

Để phản hồi, vui lòng like nếu bạn thích và đăng ảnh lên! Cảm ơn

Chúc bạn in và cắt laser vui vẻ!

Cài đặt in

Thương hiệu máy in:

Prusa

Máy in:

i3 MK3 MMU 2

Rafts:

Không quan trọng

Supports (Hỗ trợ):

Không

Resolution (Độ phân giải):

.15

Infill (Độ dày ruột):

15%

Filament (Nhựa in): Prusa Prusament PETG

Category: Parts
