Cải tiến Hộp Quạt Laser Neje Master 2

Bảo vệ Laser của bạn! Tránh quá nhiệt!

Một cải tiến tuyệt vời cho tai của bạn và tuổi thọ của laser.

Bộ LASER NEJE xuất sắc đi kèm với một chiếc quạt 30x30x10mm cực kỳ ồn ào!

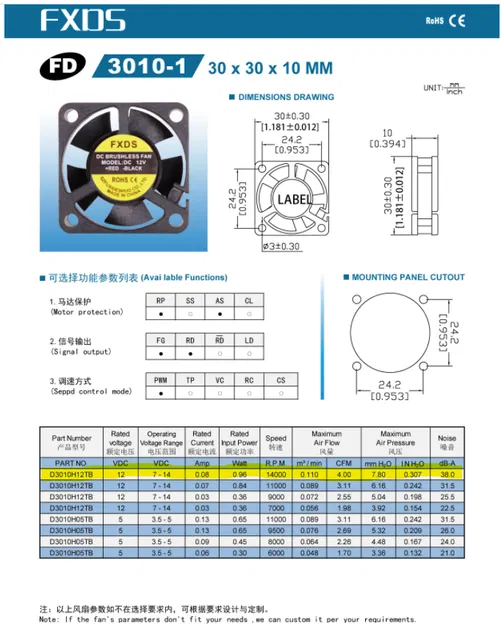

Nó tạo ra tiếng ồn 38Db! Kiểm tra datasheet FXDS3010-1

Thật vậy, vì nó nhỏ, nên không có bí mật nào, nó phải quay ở tốc độ 14000 vòng/phút để tạo ra lưu lượng 4 Cubic Feet mỗi phút (CFM).

Ở công suất tối đa, laser Neje 20W đạt 51°~52°C sau 6 phút và phải giữ ở nhiệt độ đó.

Nếu nhiệt độ diode laser tiếp tục tăng vượt quá nhiệt độ hoạt động tối đa, diode có thể bị hỏng thảm khốc hoặc hiệu suất dài hạn có thể suy giảm đáng kể.

Nếu nhiệt độ hoạt động của diode laser giảm khoảng 10 độ, tuổi thọ sẽ tăng gấp đôi về mặt thống kê.

Tuổi thọ của mô-đun laser có thể được kéo dài đáng kể bằng cách duy trì nhiệt độ vỏ ở mức thấp của phạm vi nhiệt độ hoạt động.

(Nguồn: http://www.worldstartech.com/what-determines-the-lifetime-of-a-laser-module/)

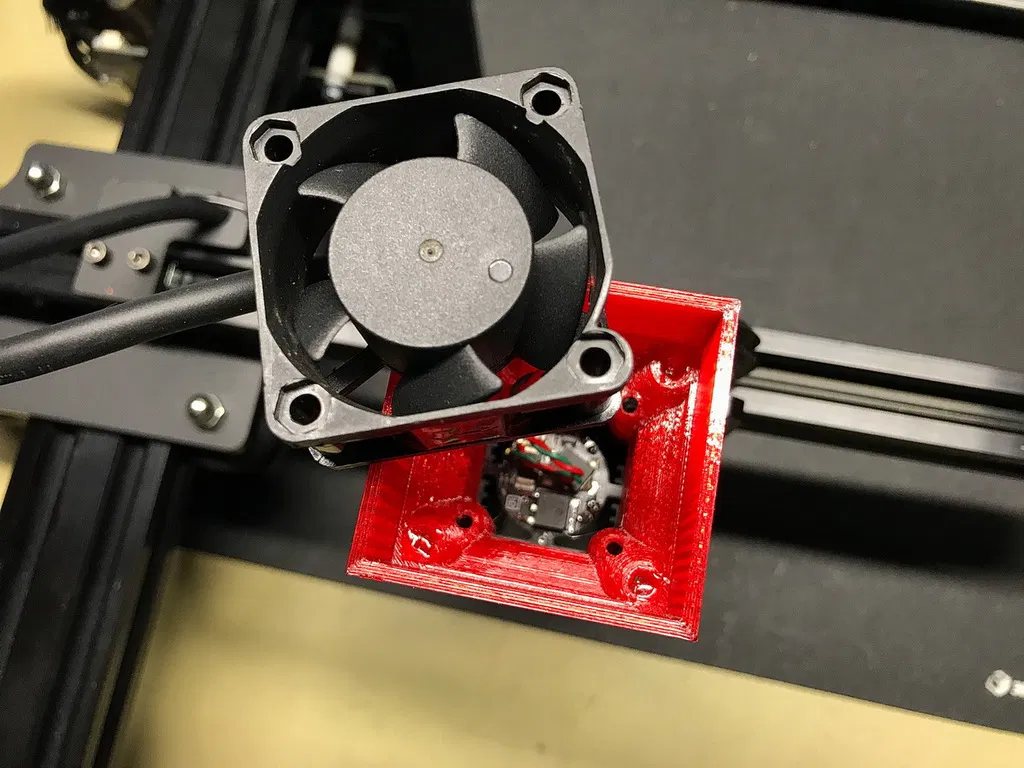

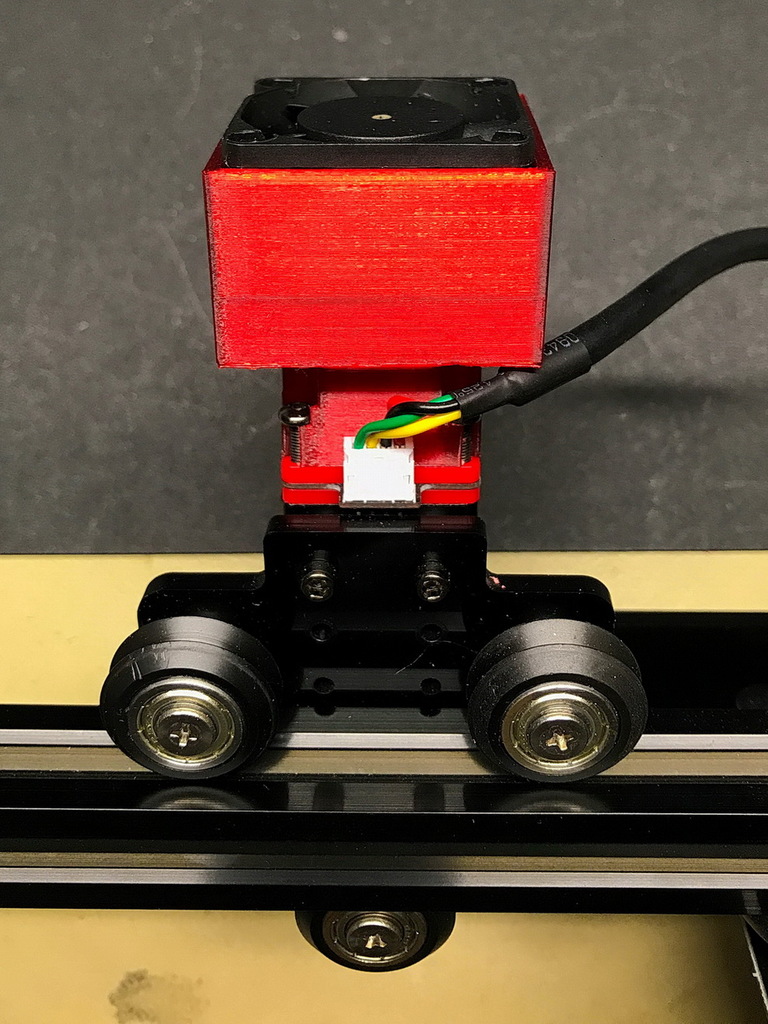

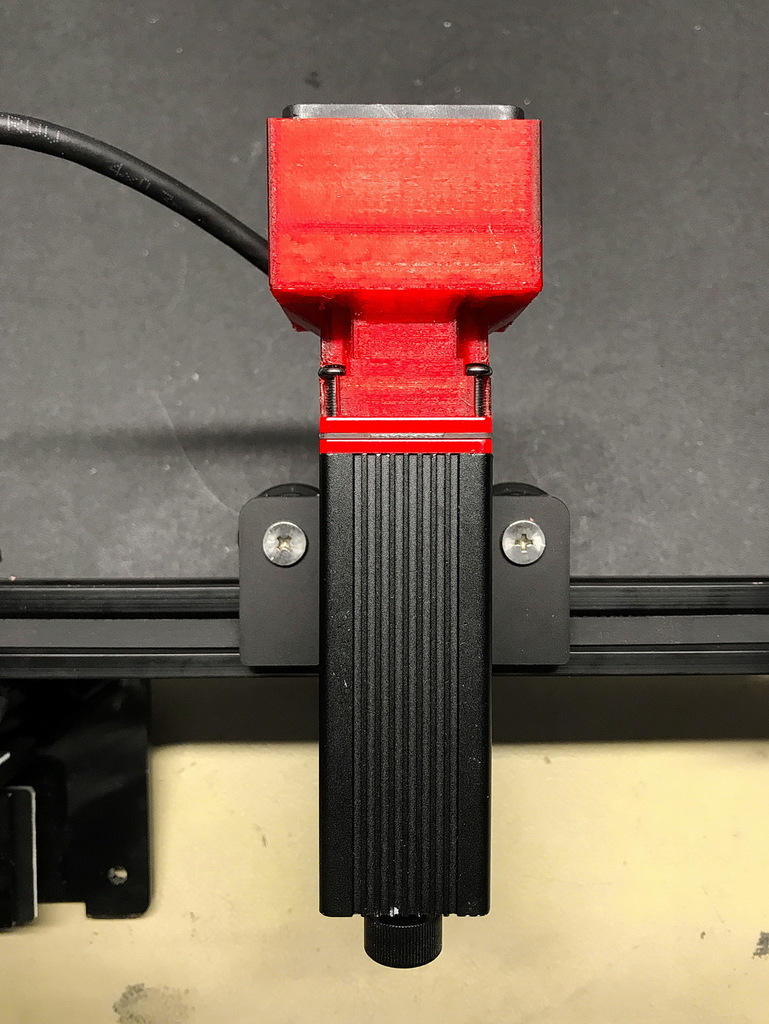

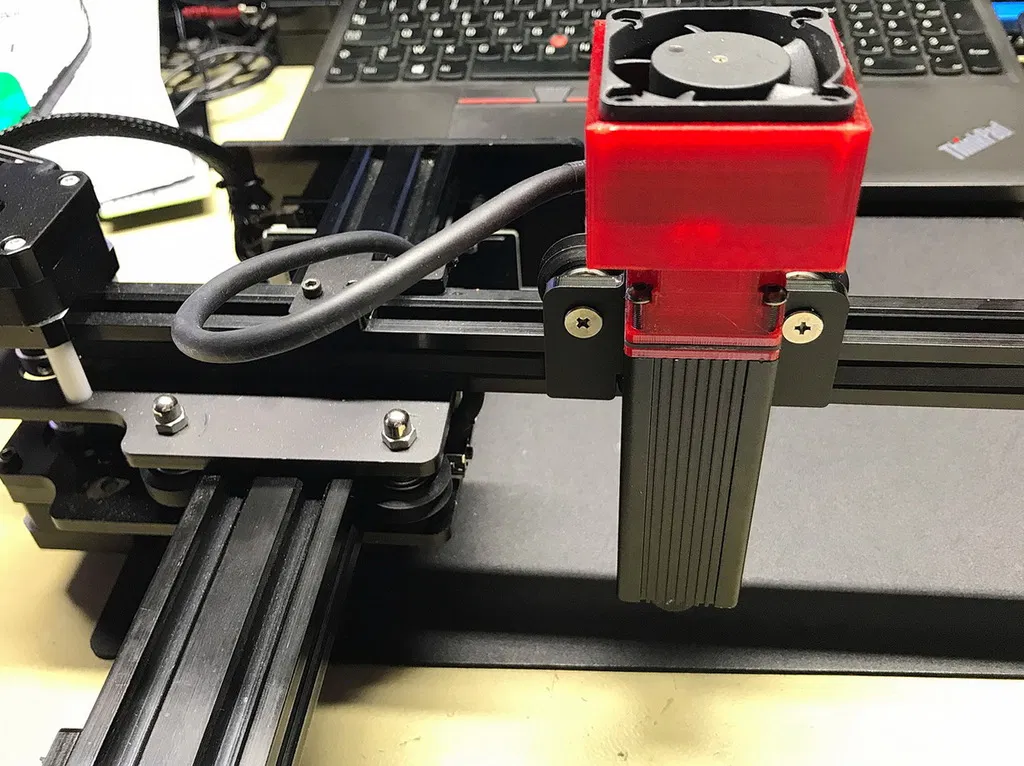

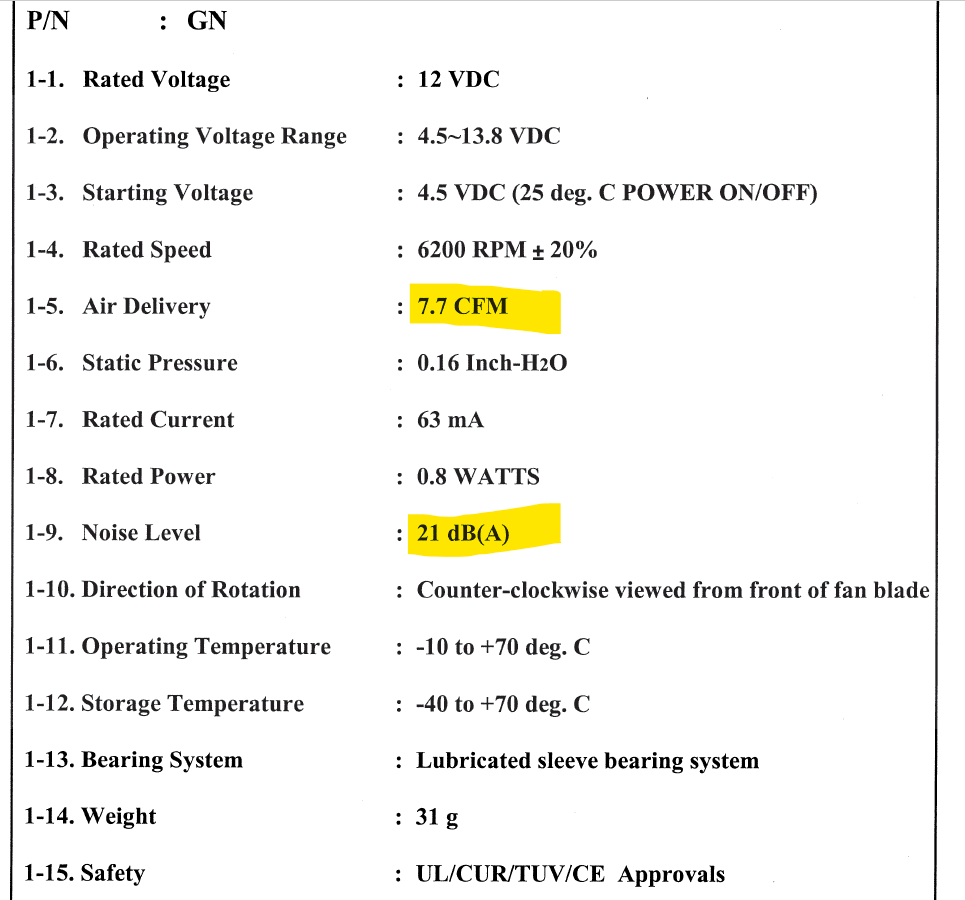

Tôi đã tạo ra bộ phận này với thiết kế khí động học để có thể lắp quạt 40x40x10mm, quạt này sẽ cung cấp lượng không khí gấp đôi (7.7 CFM) và êm hơn nhiều vì nó chỉ tạo ra 21Db!

Lựa chọn của tôi là dòng Sunon Fan Maglev 40x40x10.

Đối với trục X, cụm lắp mới là 236gr trên cân.

Cụm cũ với quạt nhỏ là 210gr.

Động cơ Nema 17 42x42x30 có mô-men xoắn 16Ncm hoặc 1.6kg/cm, vì vậy bạn cần trọng lượng hơn 1.6kg để bắt đầu gặp sự cố 'trượt bước', vì vậy vẫn có biên độ...

Chúng ta còn xa mới đạt đến giới hạn của động cơ bước nema 17 đang được sử dụng.

Hơn nữa, chính loại động cơ này điều khiển trục Y.

Và trên trục Y, động cơ này điều khiển trọng lượng của hai động cơ và trục X với laser... Đó là sự khác biệt trọng lượng lớn hơn nhiều so với 26gr mà tôi đã thêm vào trục X bằng cách thực hiện sửa đổi này.

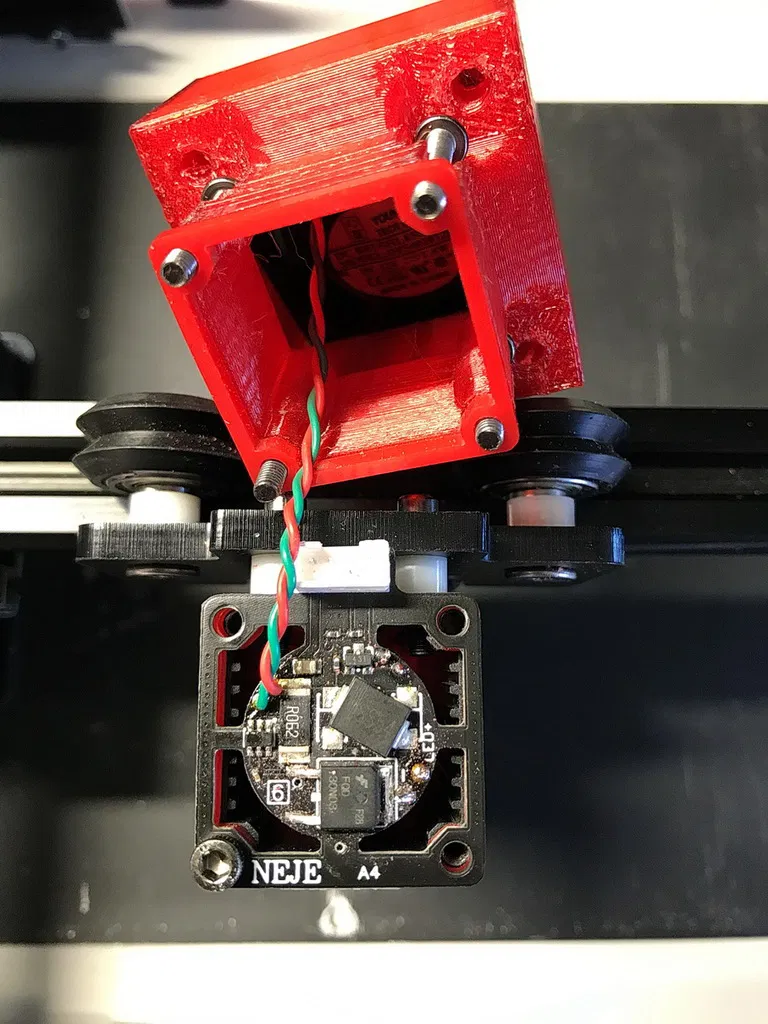

4 lỗ 2.2mm được sử dụng để vặn 4 vít lục giác bằng dụng cụ lục giác 2mm từ mặt trên.

Không cần phần cứng bên ngoài, 4 vít lục giác gốc đủ dài và hoàn toàn phù hợp với cụm lắp.

Quạt FXDS 3010-1 gốc có thể được thay thế bằng quạt Sunon này.

Hãy nghĩ đến việc cải thiện hiệu suất cắt bằng cách sử dụng LENS CÓ TIÊU CỰ DÀI

như cái này https://s.click.aliexpress.com/e/_AYpshn

Bạn đã bao giờ nhận thấy rằng khi bạn cắt vật liệu dày, các cạnh của phôi không còn vuông góc nữa?

Đó là do tiêu cự, chùm tia mỏng trong một khoảng cách nhỏ, laser càng đi sâu vào vật liệu thì đường kính chùm tia càng lớn và do đó công suất laser không còn tập trung vào một chùm tia mịn...

Nhờ tiêu cự dài, bạn có thể cắt các vật liệu dày hơn vì chùm tia laser vẫn tập trung vào một chùm tia mịn trong một khoảng thời gian dài hơn.

Vui lòng thích và đăng ảnh sản phẩm in của bạn!

Chúc bạn in vui vẻ!

Renba

Cài đặt in

Thương hiệu máy in:

Prusa

Máy in:

i3 MK3 MMU 2

Rafts:

Không

Supports:

Có

Độ phân giải:

0.2

Infill:

25%
