Dettol / Sacrotan Soap Saver (Bánh Răng Sửa Đổi)

Chào bạn !

Việc rửa tay, điều thiết yếu trong thời buổi khó khăn này và những máy pha xà phòng tự động, nhãn hiệu Dettol hay Sacrotan, rất tiện lợi...

Một nhãn hiệu khác là Cillit Bang sử dụng cùng một bơm bên trong.

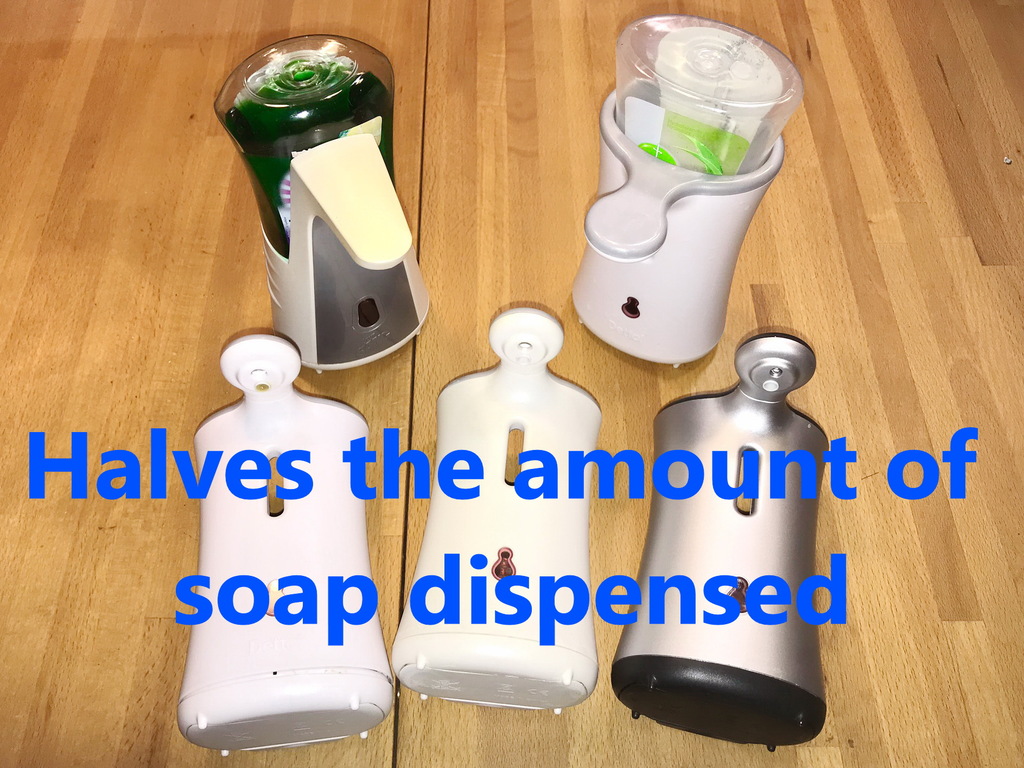

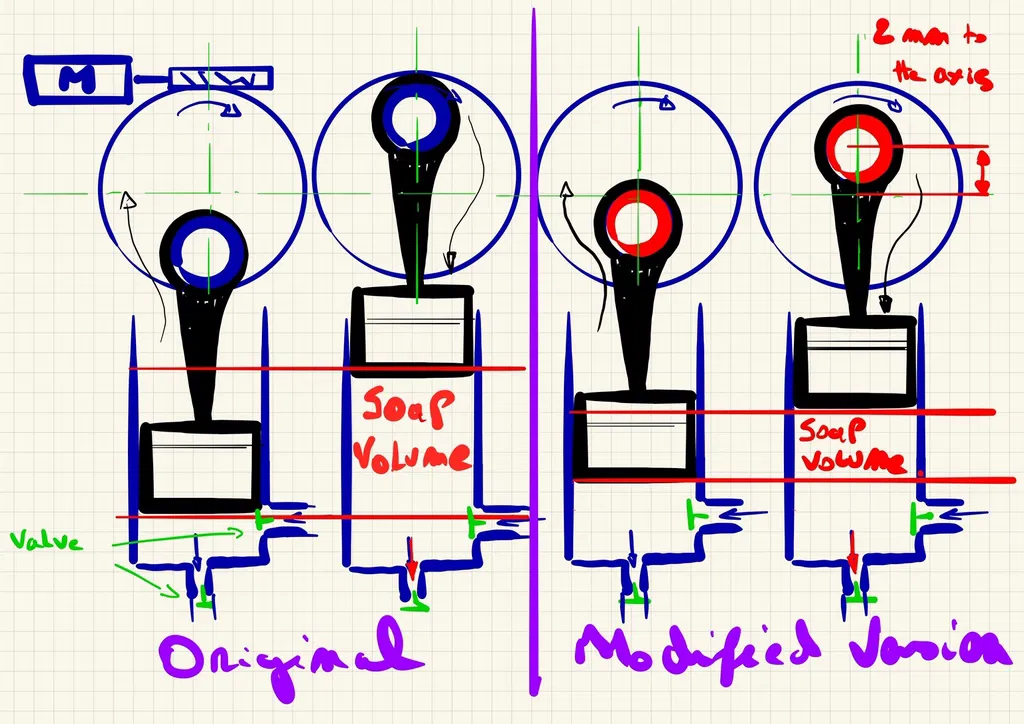

Bạn đã bao giờ nhận thấy những máy pha này cho ra quá nhiều xà phòng so với cần thiết, dẫn đến việc bạn phải mua thêm nước xà phòng thường xuyên hơn chưa.

Đây là mô hình kinh tế của các sản phẩm này, bán cho bạn một máy pha với giá vốn và kiếm lời từ giá nước xà phòng, giống như máy in và hộp mực của chúng, máy khử mùi tự động tại nhà, v.v...

Trong thời buổi khan hiếm, việc ra ngoài mua sắm thường xuyên có thể nguy hiểm... Một nửa lượng xà phòng là đủ -> tiết kiệm xà phòng sẽ quan trọng để giữ cho tay sạch sẽ thường xuyên hơn...

Dụng cụ cần thiết: Máy Dremel, Máy hàn, Giấy nhám, Chất bôi trơn, Dao rọc giấy

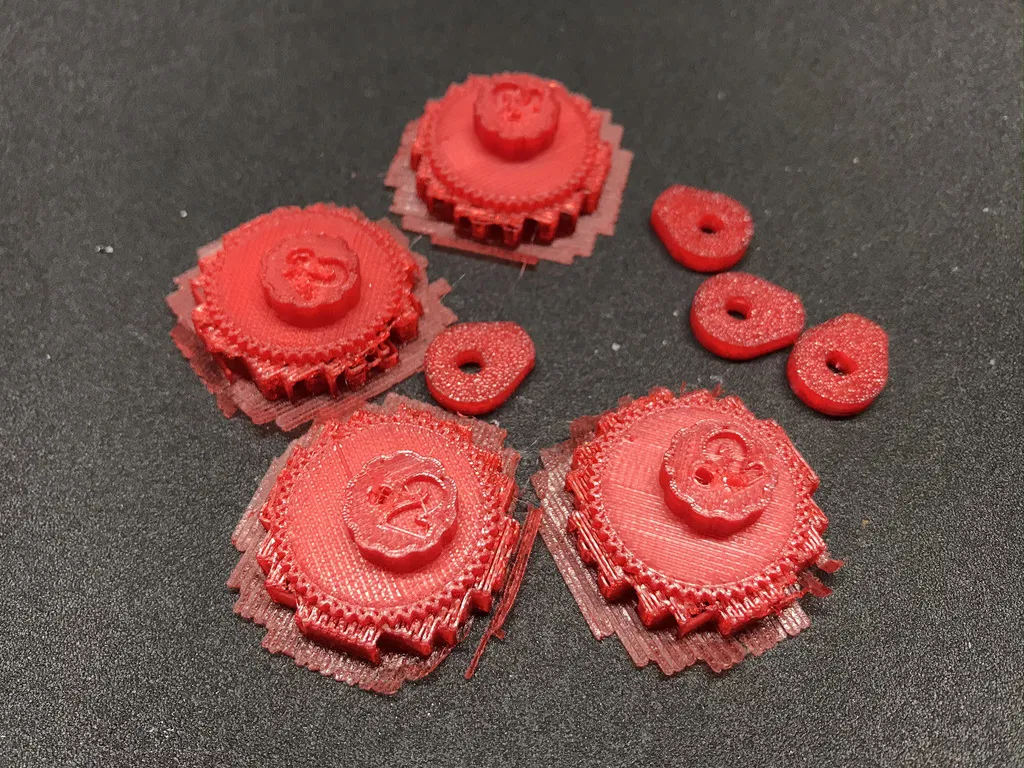

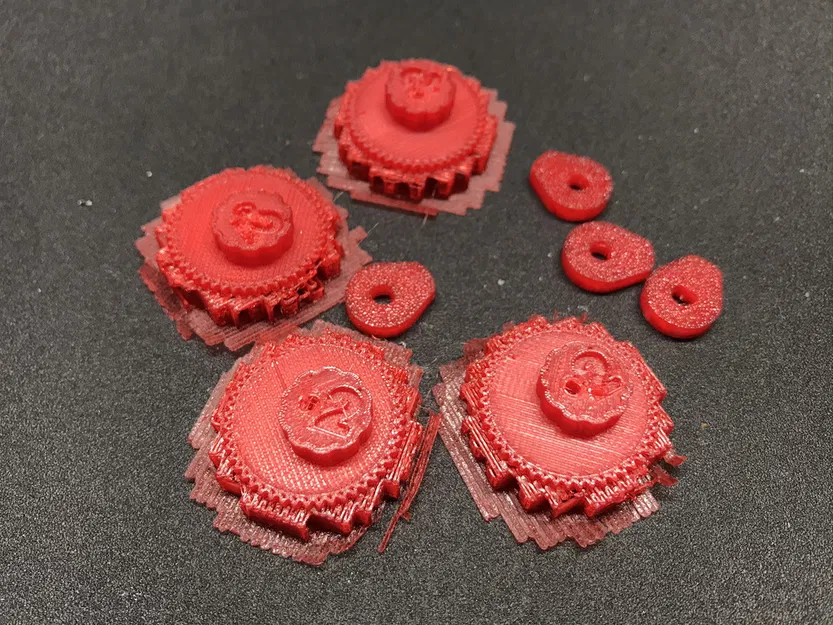

Trên máy in FDM hay FFF

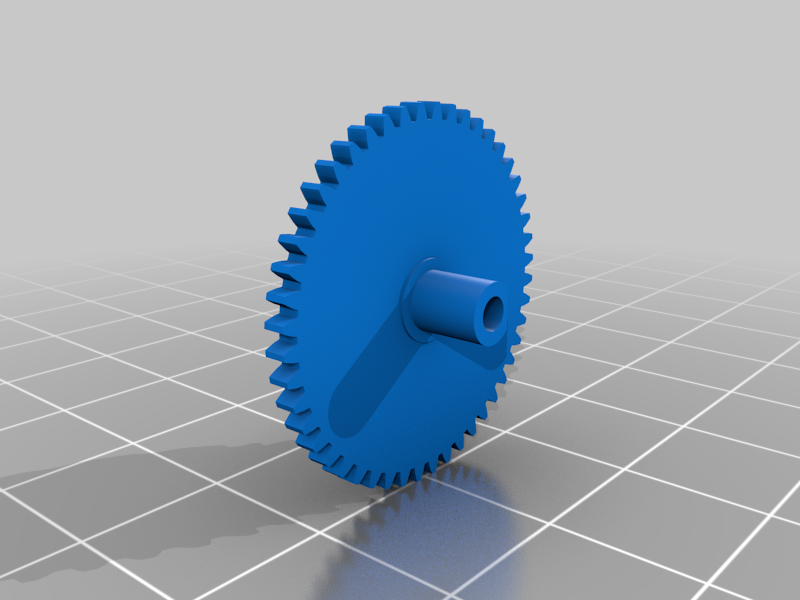

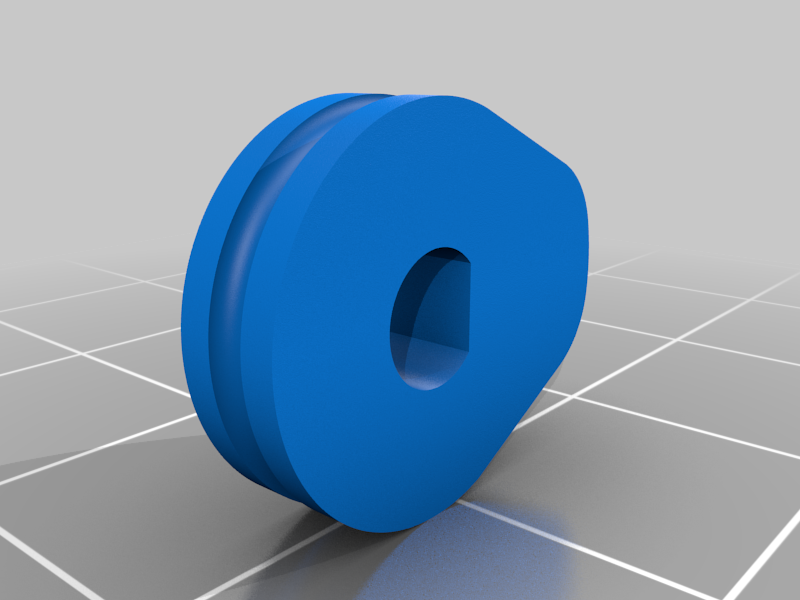

Các bộ phận (gồm hai phần) phải được in với hub 2 hướng mặt lên trên, có hỗ trợ.

Điều quan trọng là mặt có hub 2 lệch tâm phải thật nhẵn, không có bất kỳ dấu vết hỗ trợ nào.

Trên máy in SLA hay DLP

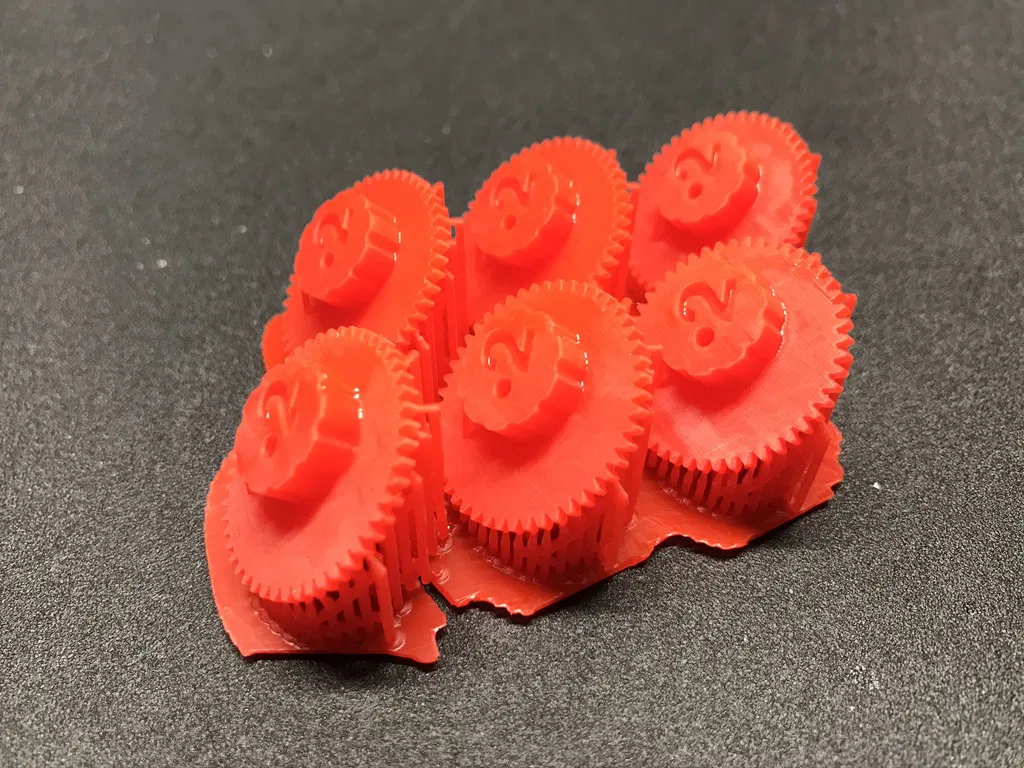

Bộ hai mảnh hoàn chỉnh phải được in cùng lúc với hub 2 hướng lên trên ở góc 45° chẳng hạn. (xem hình)

Bạn nên sử dụng "Blu" Đây là loại Nhựa in 3D có độ phân giải cao, mạnh mẽ và chính xác của Siraya Tech (Màu xanh)

Điều quan trọng là mặt có hub 2 lệch tâm phải thật nhẵn, không có bất kỳ dấu vết hỗ trợ nào, chìa khóa phải được làm nhẵn bằng máy Dremel để tạo ra một bộ phận có rãnh có thể nhìn thấy rõ ràng (xem ảnh).

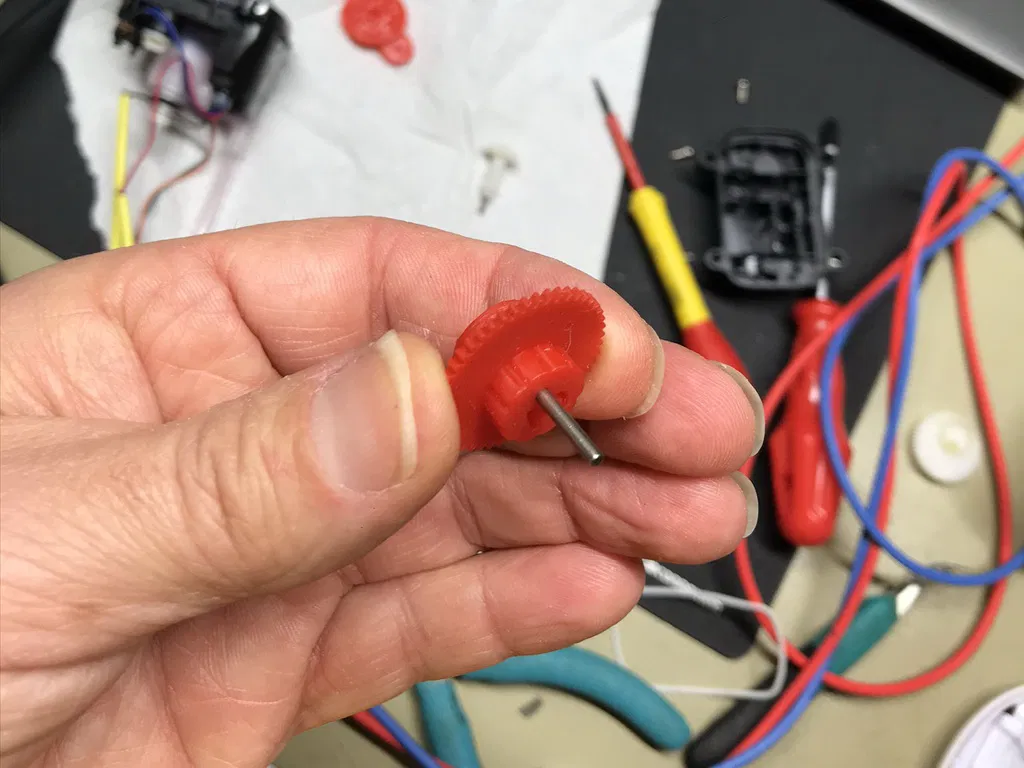

Trục nhỏ phải chạy tự do bên trong bánh răng mới, việc mở rộng một chút lỗ có thể hữu ích... (hình)

Mở máy :

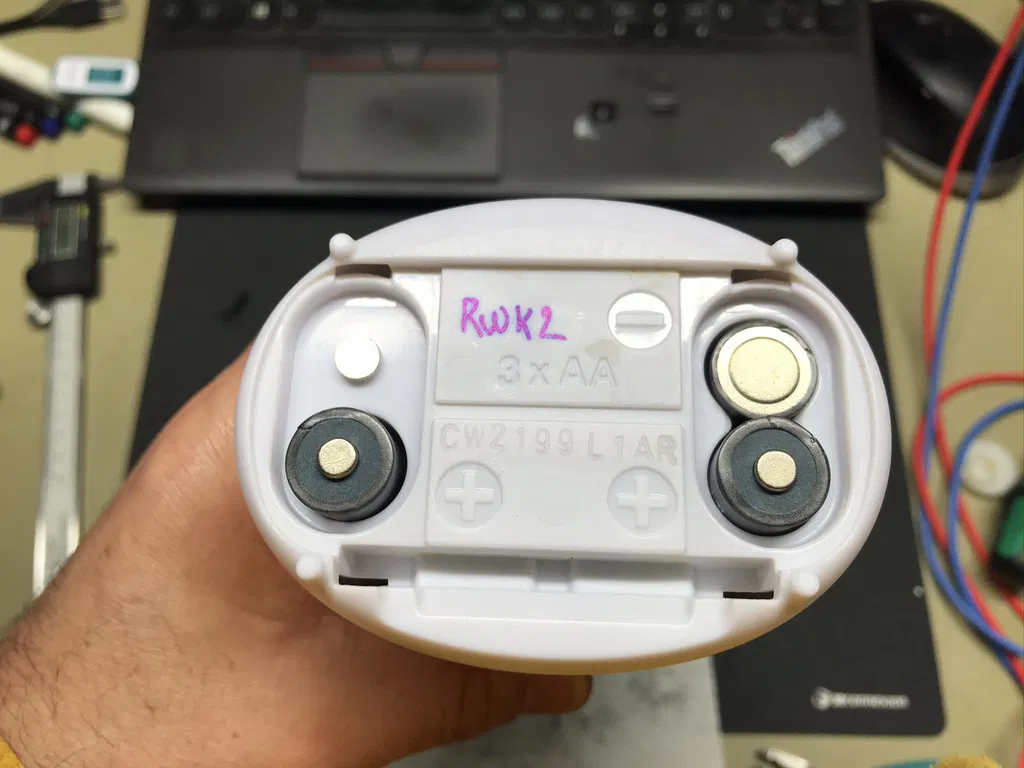

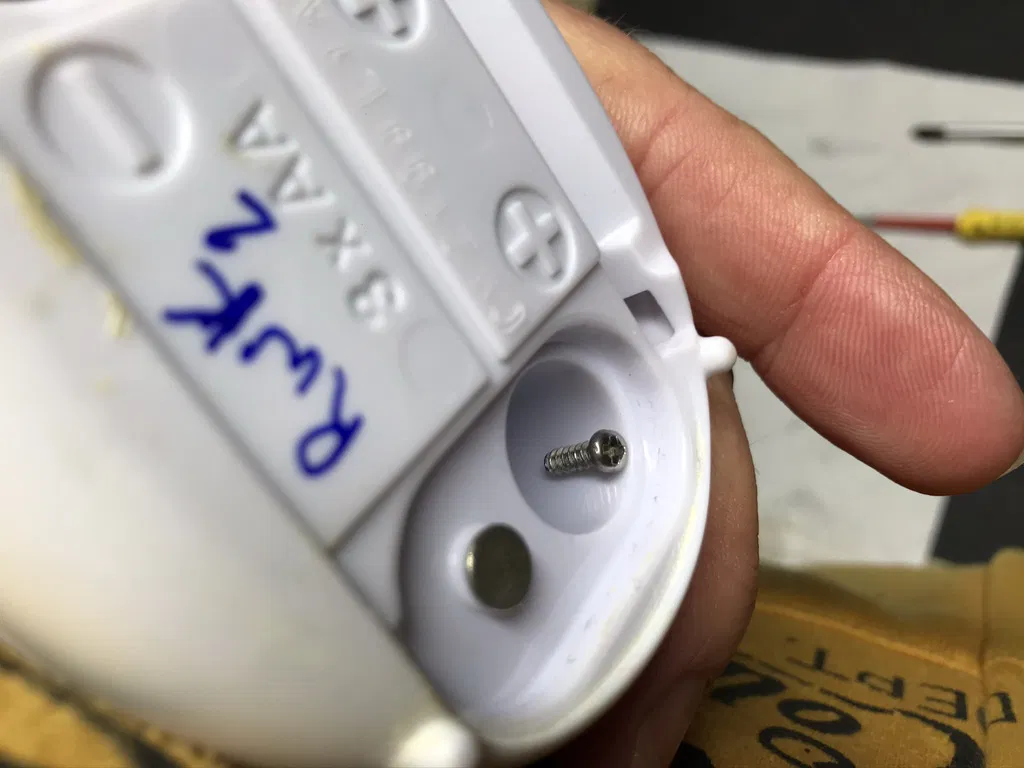

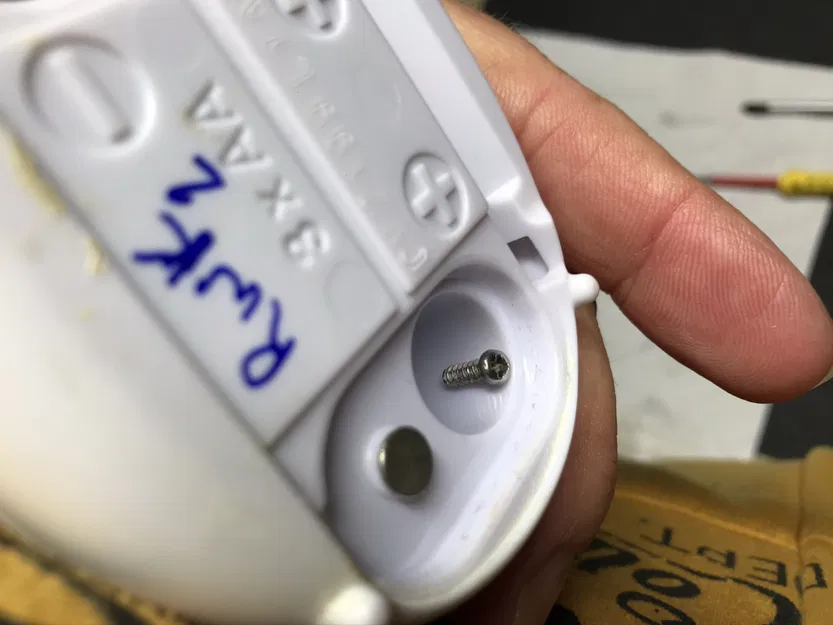

Tháo pin và 3 vít.

Chèn một lưỡi dao vào khe giữa hai phần trên của máy pha (gần đầu ra xà phòng và cụm đèn led),

Tháo vỏ nhựa bên trong

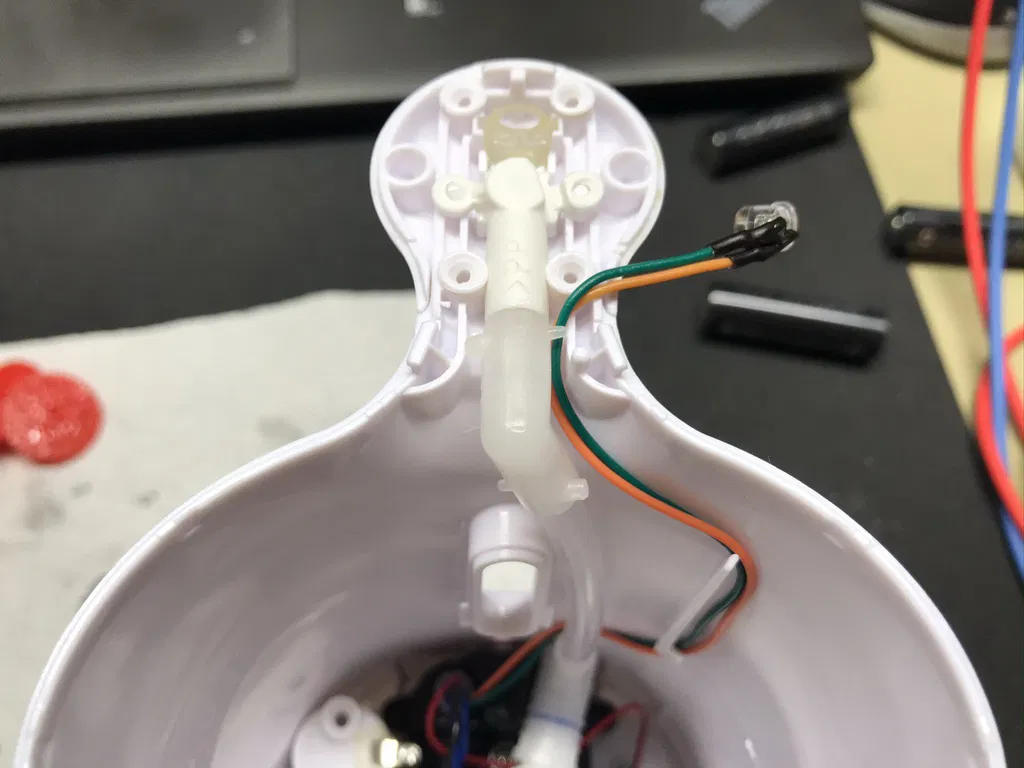

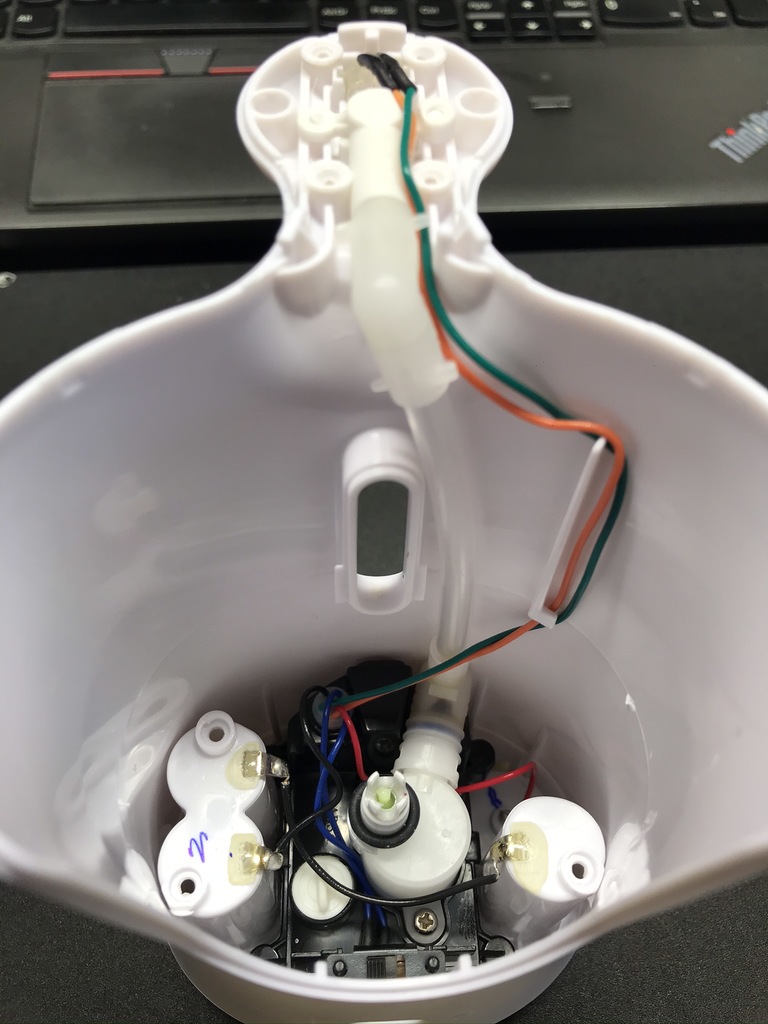

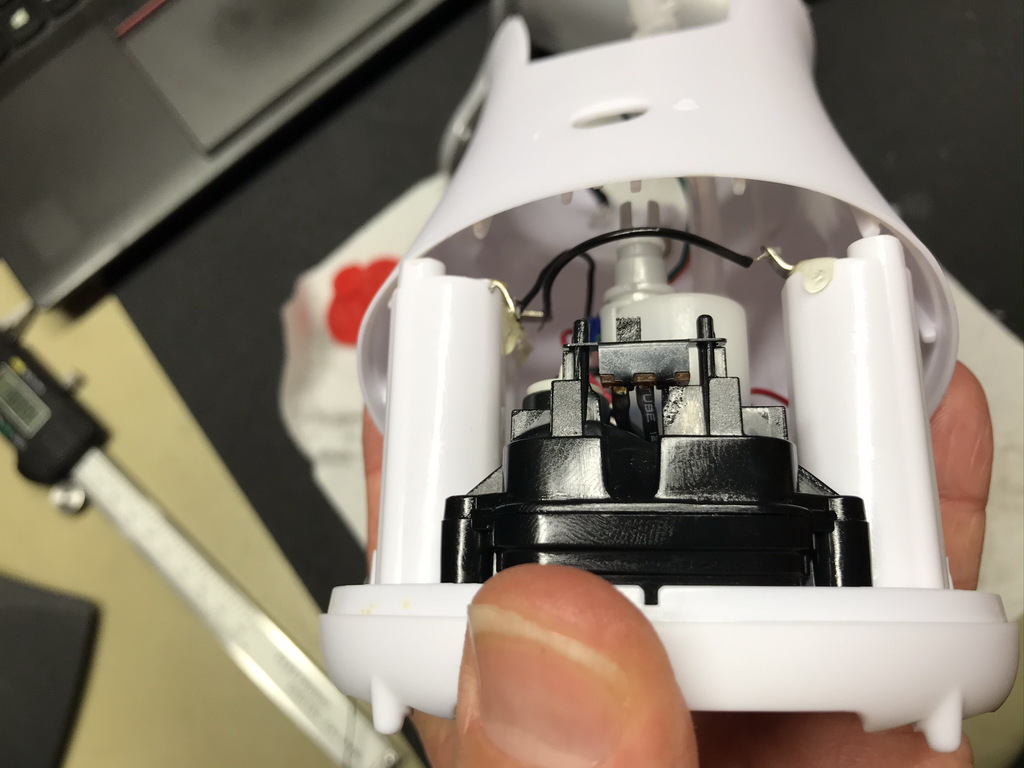

Kiểm tra vị trí của dây điện và ống xà phòng

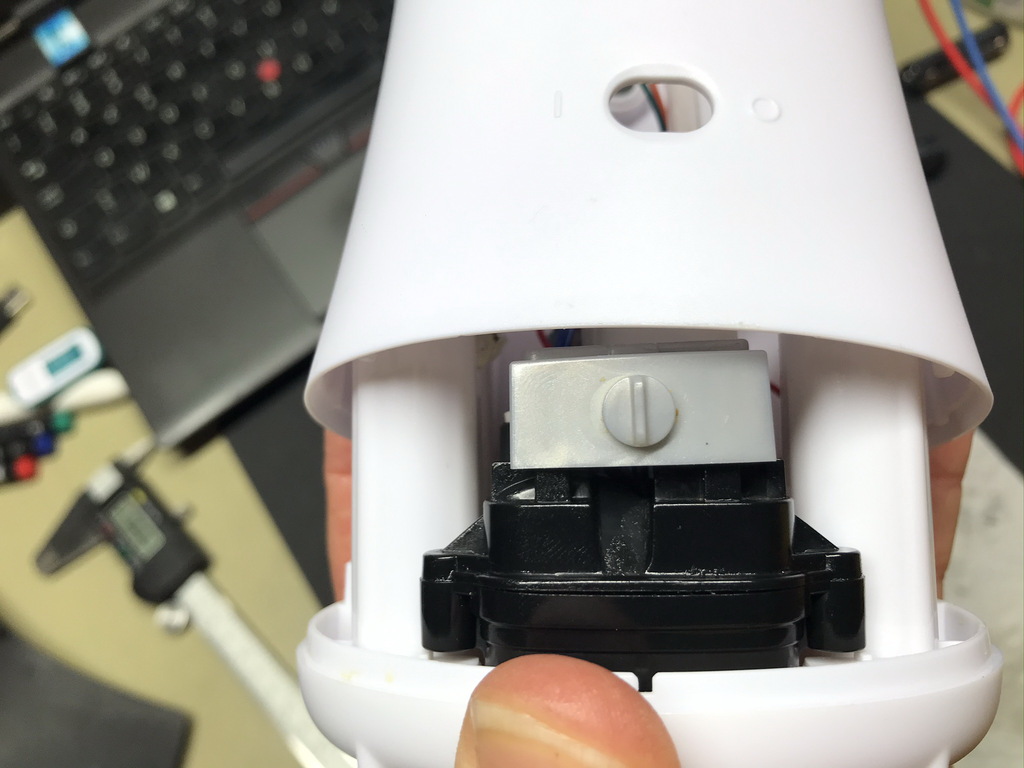

tháo vỏ ngoài.

hàn 3 dây điện

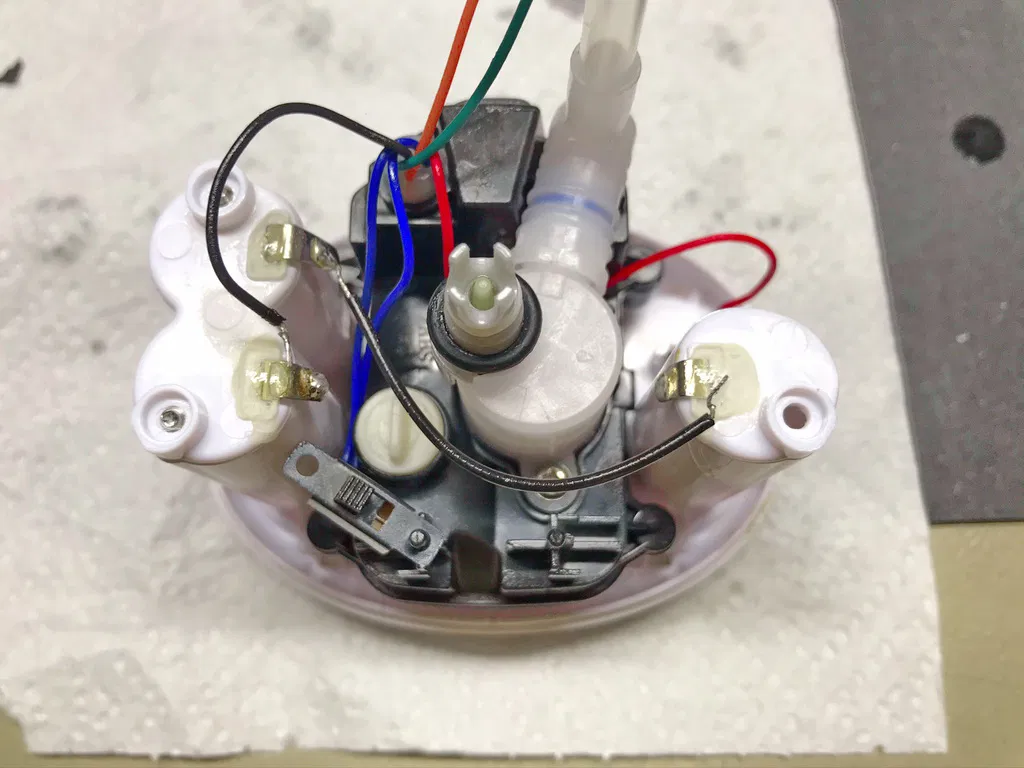

tháo cụm bơm

tháo 4 vít của bơm

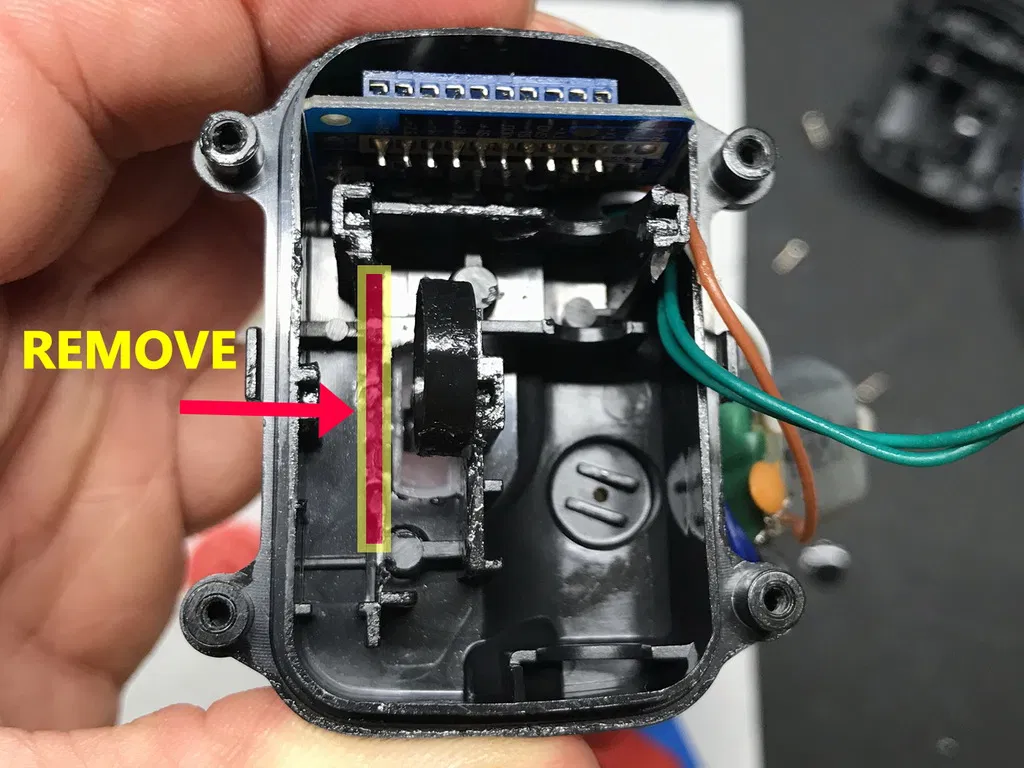

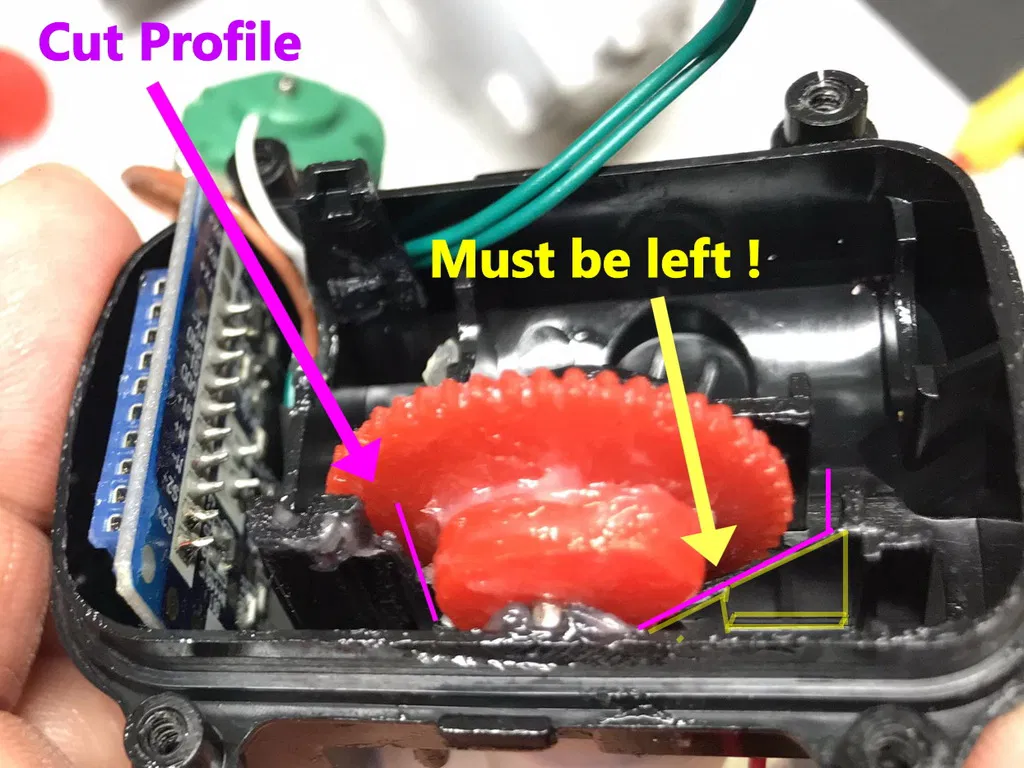

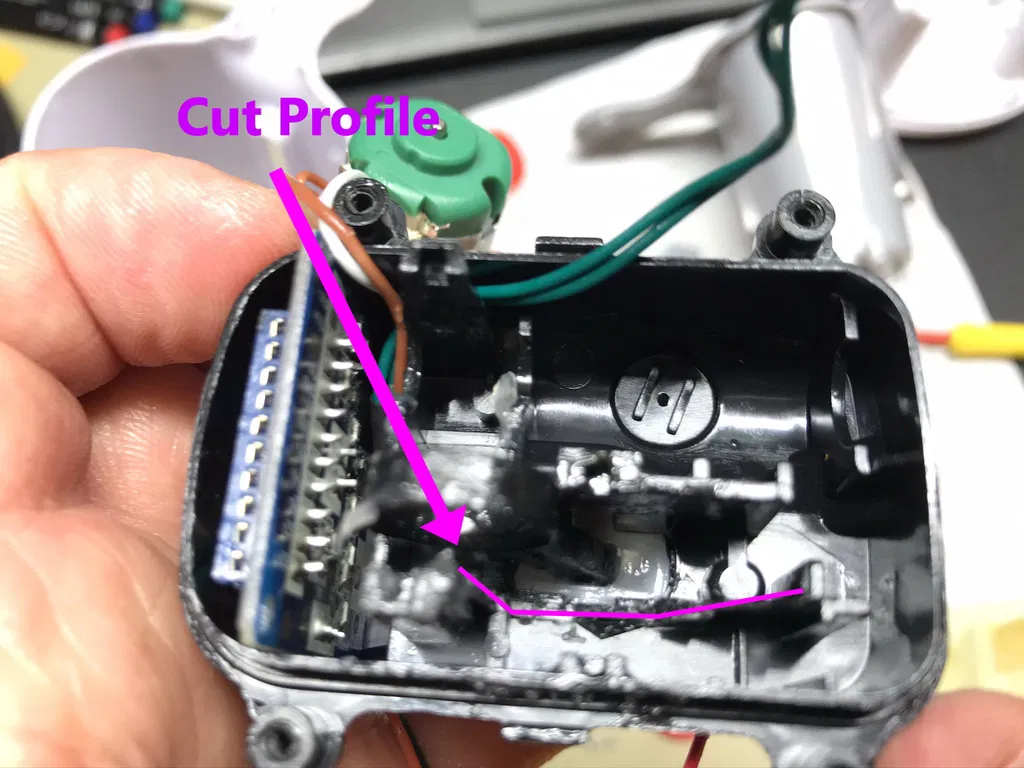

Bơm phải được sửa đổi để loại bỏ tấm trung gian (hình chữ nhật đỏ/vàng theo ảnh), điều quan trọng là phải giữ lại lượng nhựa cần thiết để giữ vi mạch công tắc đúng cách, để làm điều này, tấm phải được cắt ở góc 45° tại điểm này theo đường viền màu tím trên ảnh.

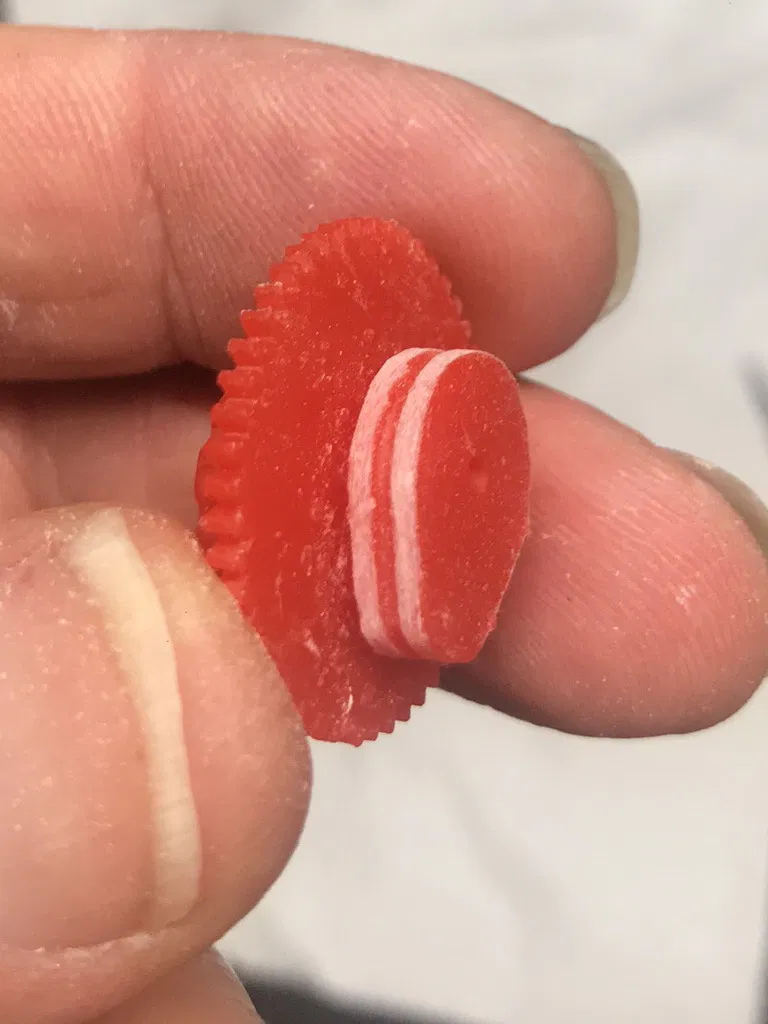

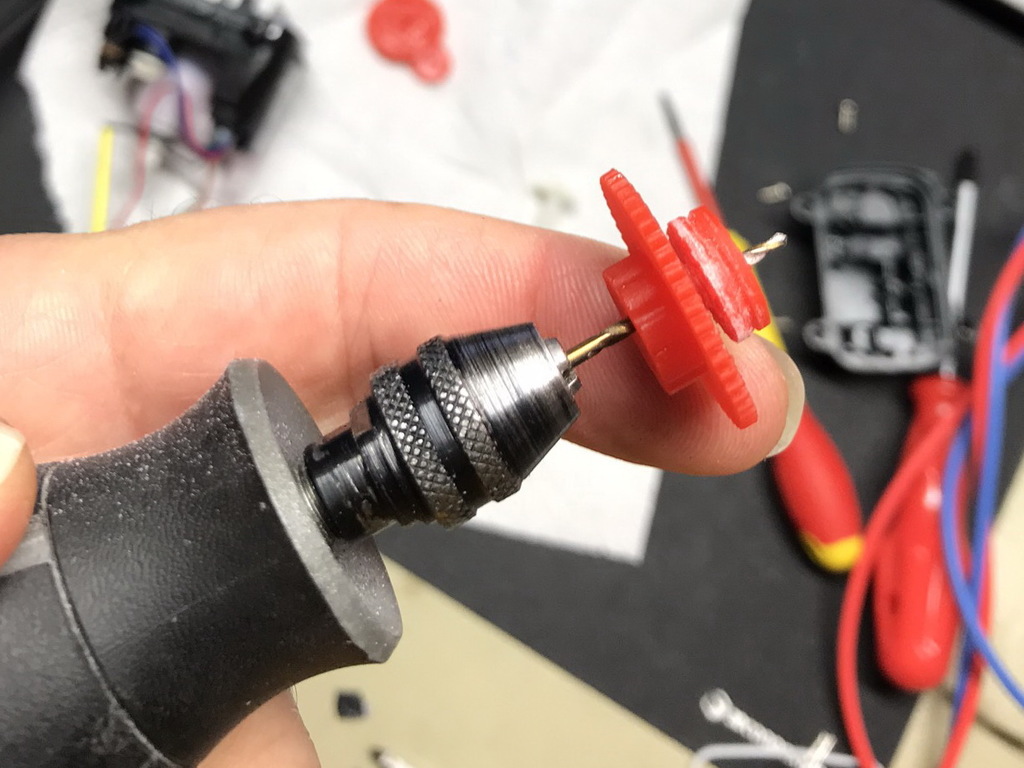

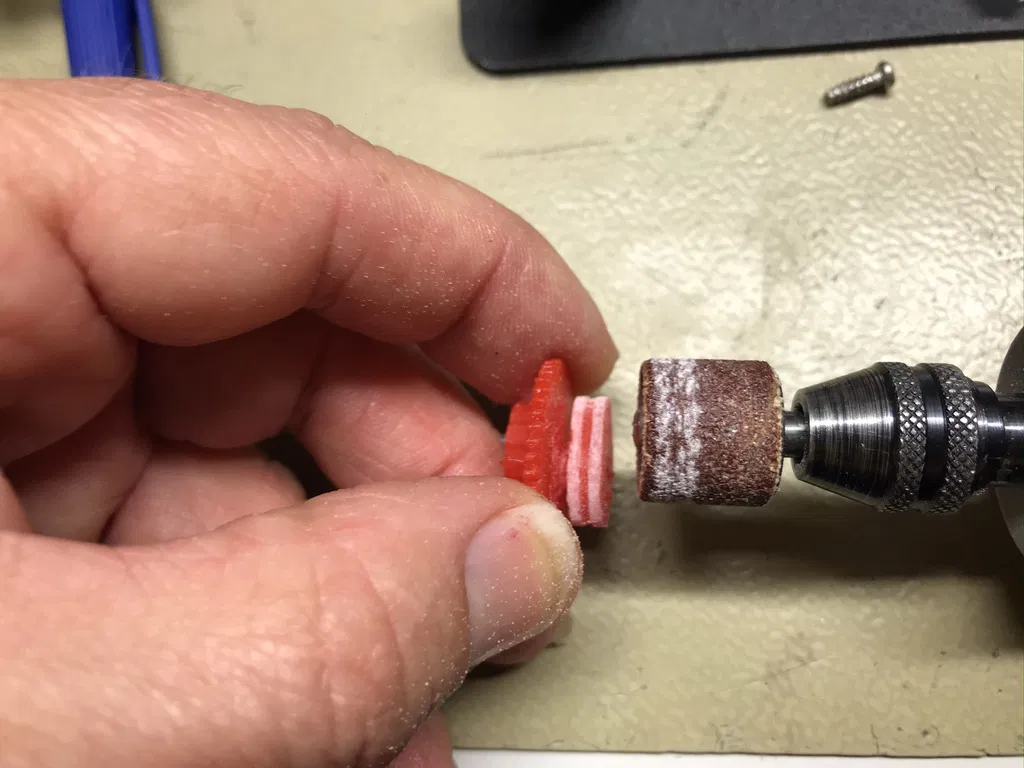

Cam phải được đánh bóng bằng giấy nhám để loại bỏ mọi dấu vết hỗ trợ (ảnh), trục phải được khoan lại bằng máy Dremel để trục nhỏ ban đầu có thể lắp vào lỗ trục rất dễ dàng.

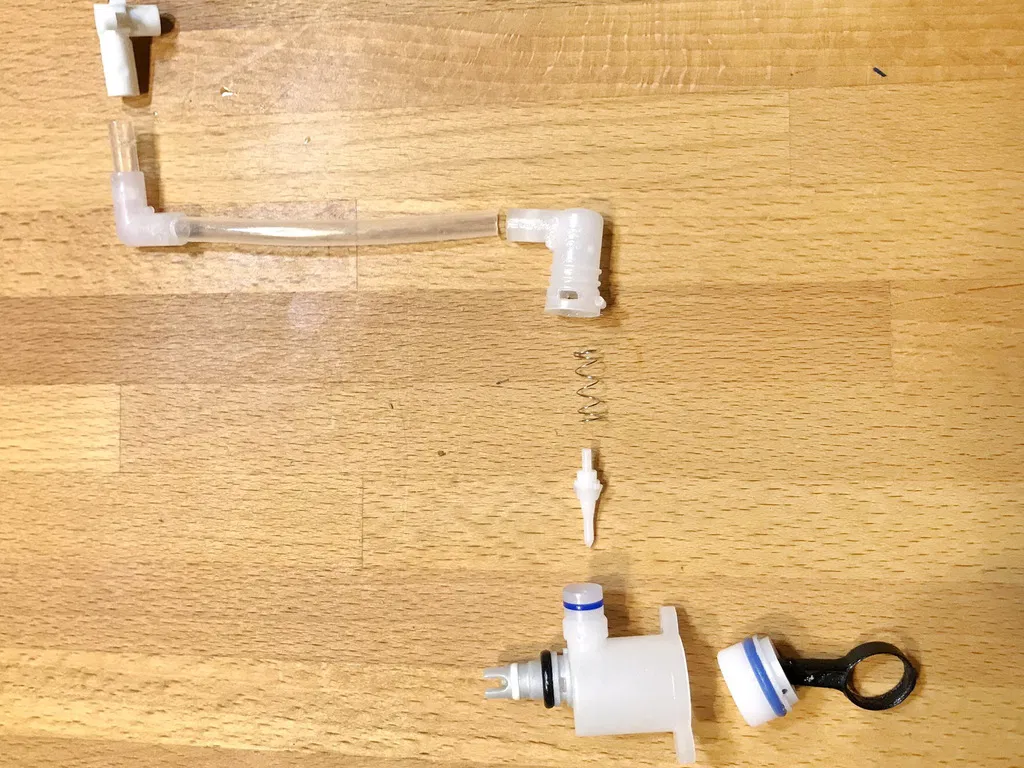

Trước khi lắp lại bánh răng mới, nên tháo rời bộ phận hình trụ và làm sạch toàn bộ, (loại bỏ mọi vết xà phòng khô) sau đó bôi mỡ piston bằng Vaseline hoặc mỡ tiêu chuẩn. (xem hình)

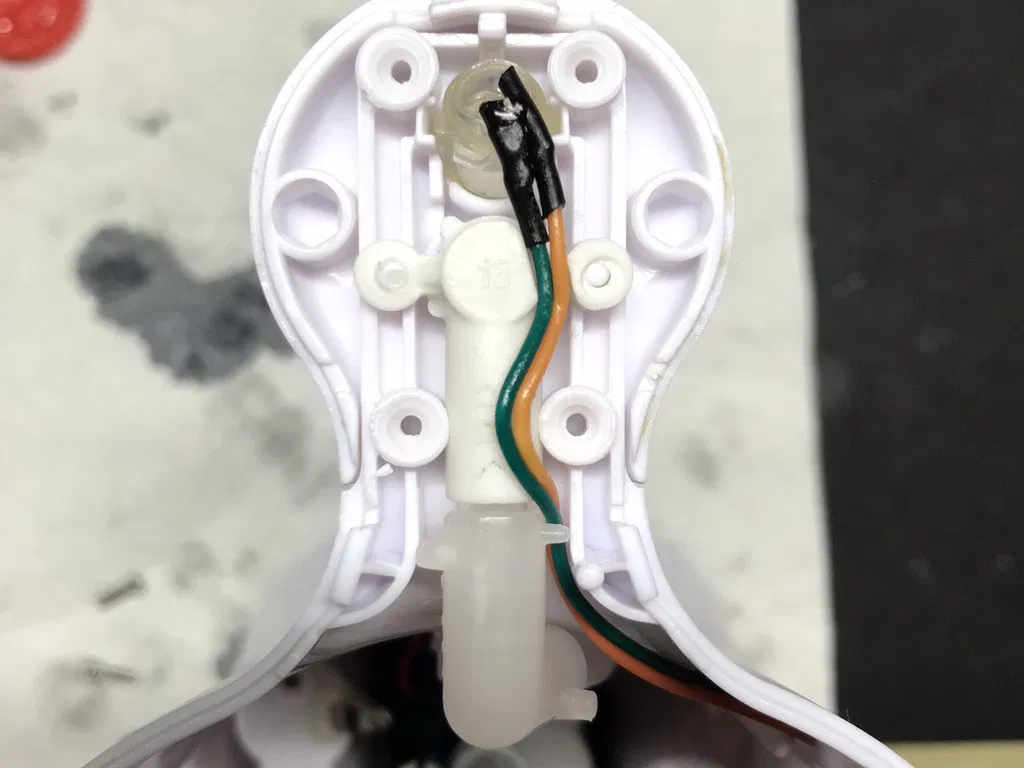

làm sạch cả thấu kính phía trước đèn led (dây màu cam/xanh lá)

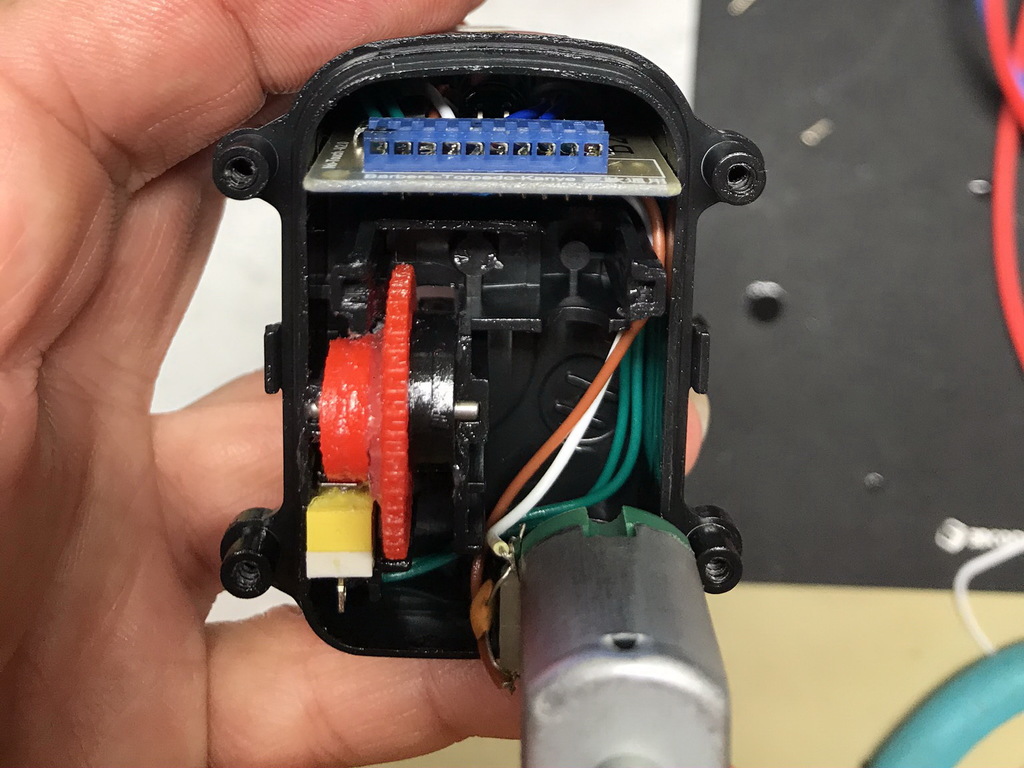

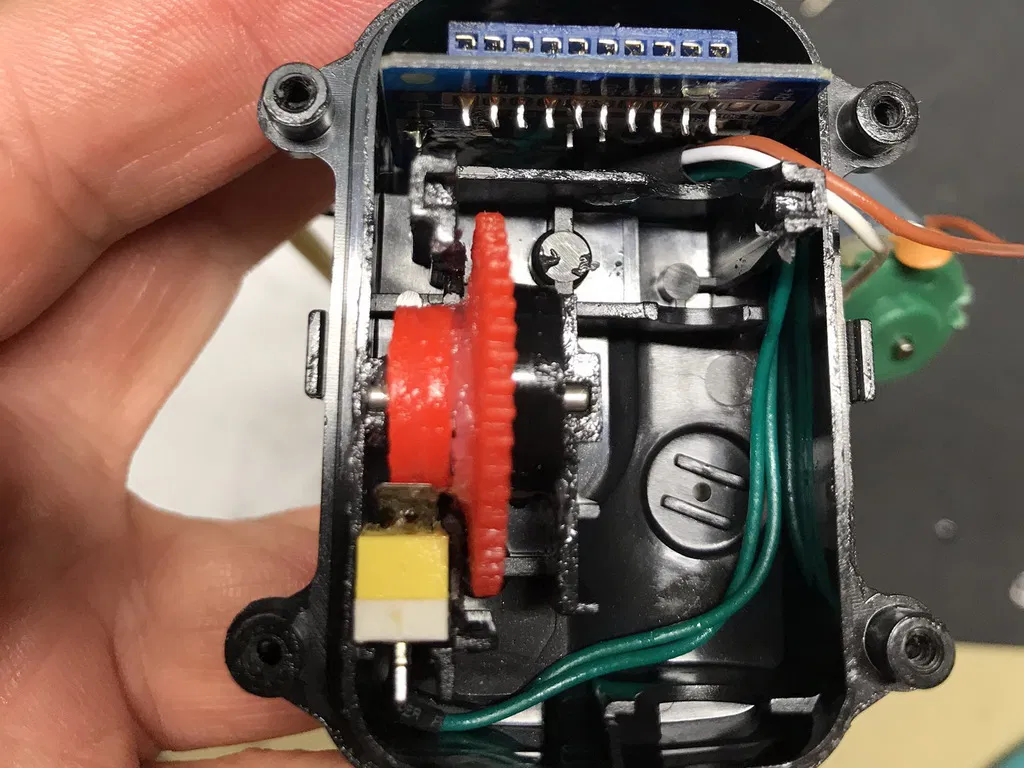

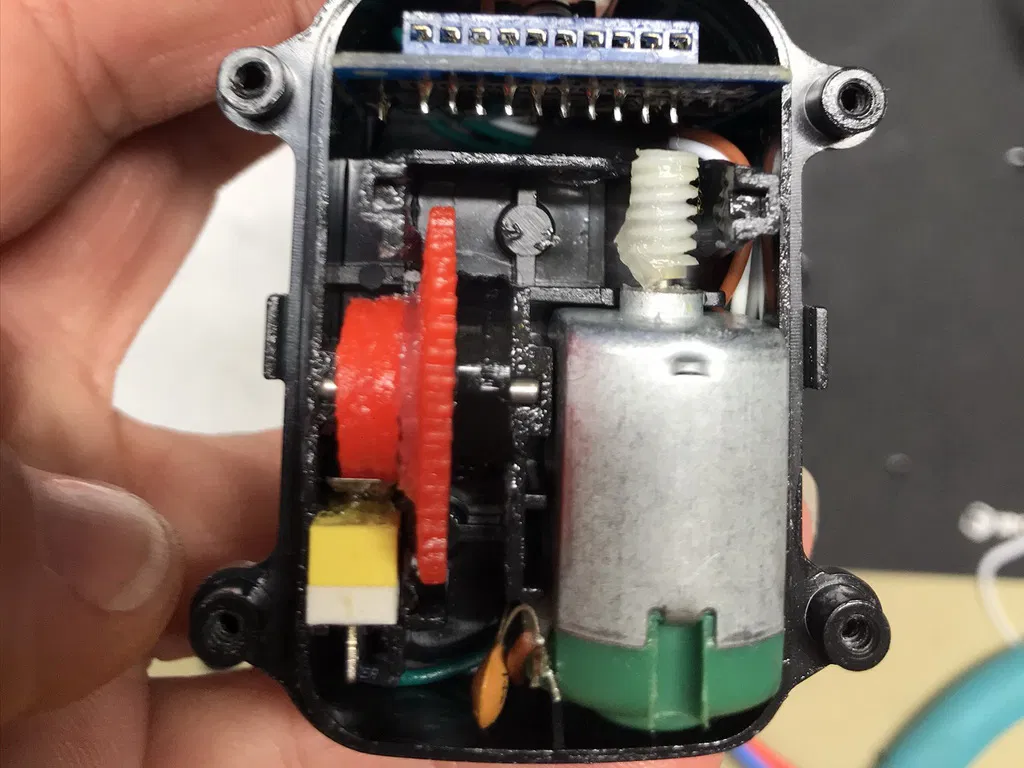

Lắp lại cụm piston-xi lanh và lắp bánh răng mới vào, kiểm tra xem bộ phận mới có quay đúng không.

Nếu bạn cầm cụm máy đối diện với bạn, với bánh răng mới ở bên trái và công tắc ở bên phải, bánh răng quay ngược chiều kim đồng hồ.

cam phải đẩy lưỡi công tắc đúng cách, piston di chuyển lên xuống đúng cách.

Đặt lại bánh răng dài ban đầu (bánh răng nằm giữa bánh răng mới và động cơ), bôi mỡ khắp nơi.

Đóng vỏ máy.

bây giờ là lúc thử nghiệm cụm lắp ráp với nguồn điện nhỏ 4.5v.

Đặt đèn led trước bộ thu (cửa sổ) và nhấc ra một lúc rồi đặt lại phía trước, bơm chỉ phải hoạt động một lần.

Nếu bơm hoạt động hai lần trở lên, mối nối giữa Bánh răng và Cam bị hỏng.

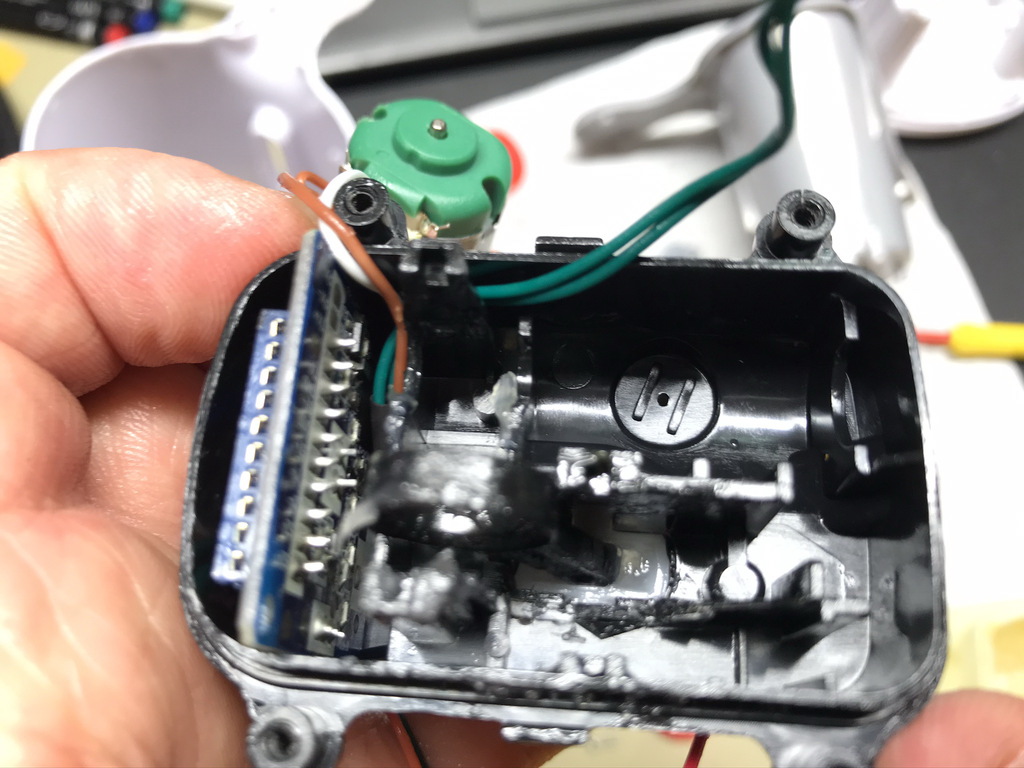

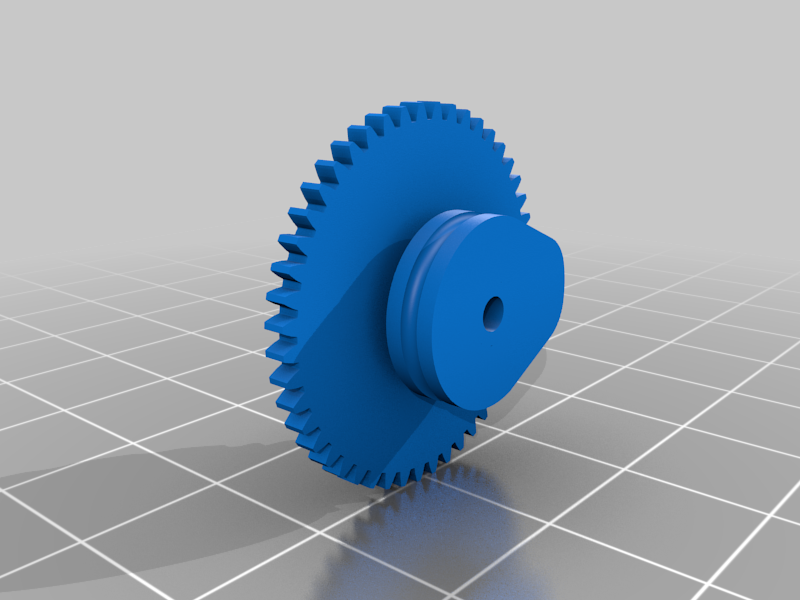

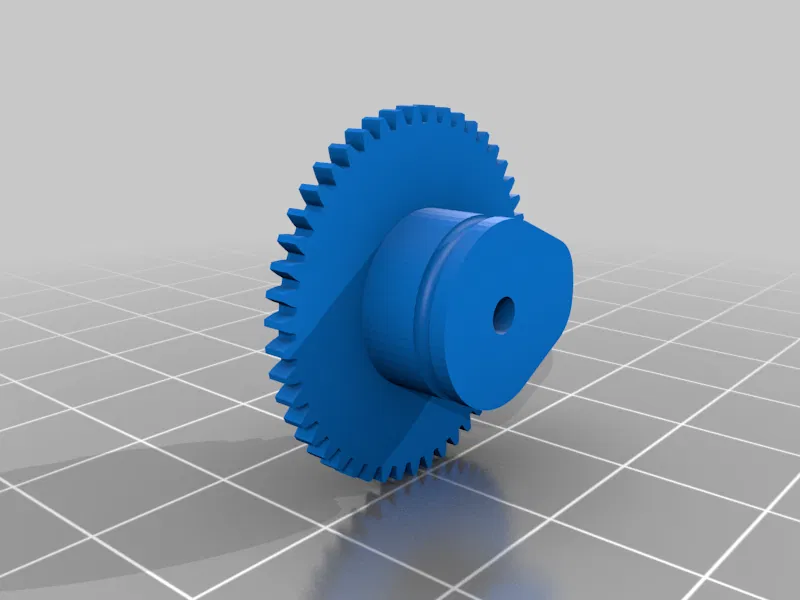

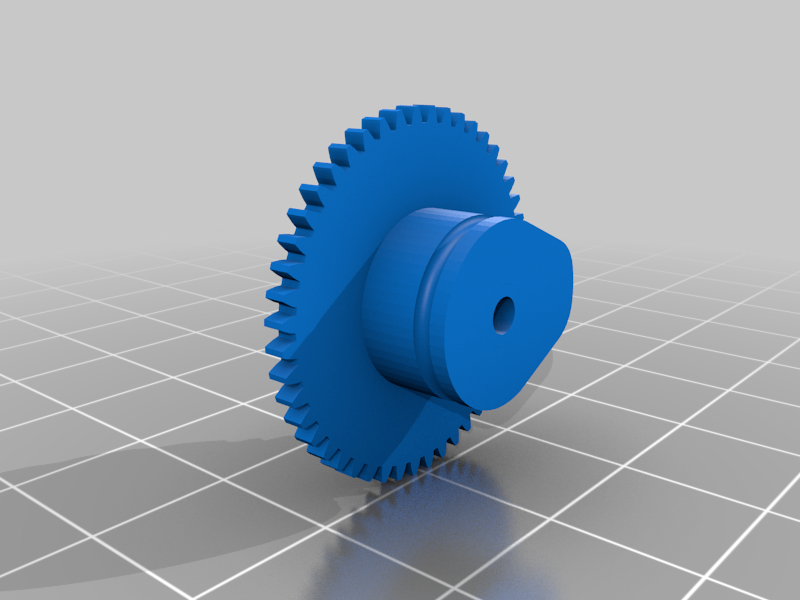

Bạn có thể sử dụng "Assemblage 2mm Solid State", trên bộ phận đơn lẻ này, bánh răng và cam nằm trong một khối duy nhất và trục được thay thế bằng mối nối chắc chắn hơn. Trong trường hợp này, bạn cần mở rộng không gian bằng cách loại bỏ hoàn toàn nhựa (giữa bánh răng và cam) của vỏ máy

Trên 8 thiết bị đã sửa đổi, tôi đã gặp sự cố khi thử nghiệm bằng nguồn điện, bộ phận bằng nhựa resin không đủ chắc chắn và trục bánh răng bị gãy, triệu chứng là cho ra hai hoặc ba liều xà phòng thay vì một, trên thực tế là công tắc vi mạch vẫn được kích hoạt (hoặc không), trong mọi trường hợp nó không còn được kích hoạt bởi cam nữa vì nó đã bị hỏng.

Việc lắp lại phải dễ dàng: đặt bộ phận bơm trở lại vị trí, hàn dây, đảm bảo định vị lại công tắc nhỏ và nắp nhựa của nó.

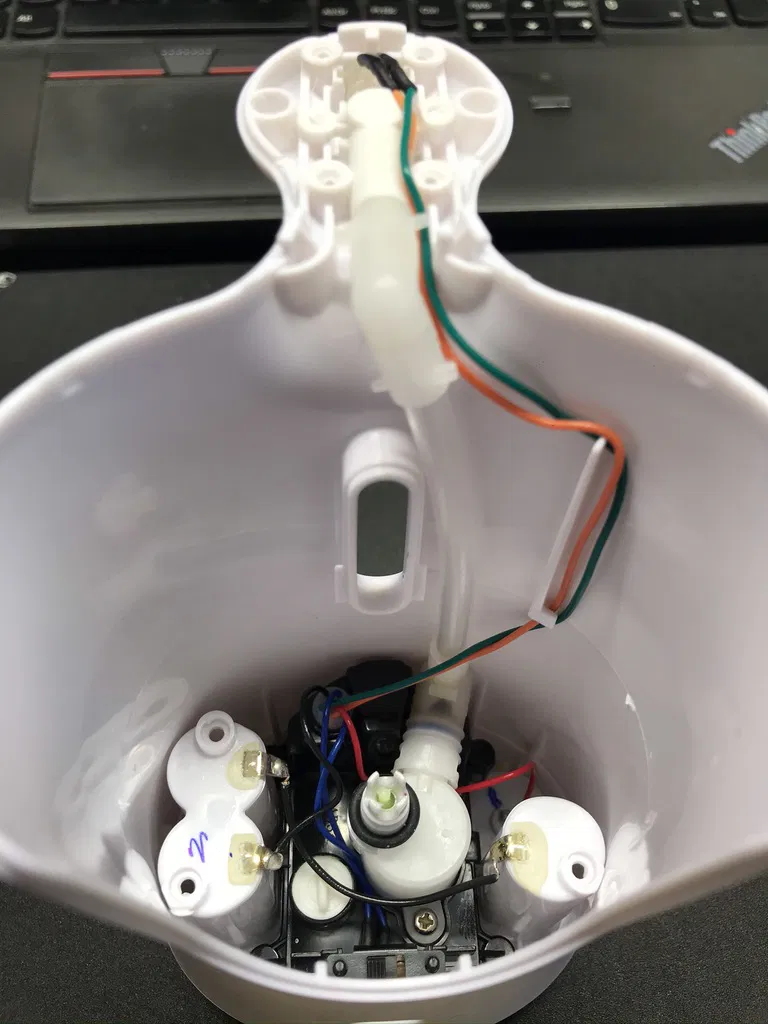

lắp lại hộp ngoài, định vị lại dây điện và đèn led như trên hình, vặn các vít trở lại như trên hình bằng cách sử dụng trọng lực, chúng sẽ tự trượt vào vị trí, chỉ cần vặn chúng.

Tôi hy vọng bạn sẽ hài lòng với bản sửa đổi nhỏ này và đôi tay của bạn sẽ sạch sẽ lâu hơn ;)

Vui lòng thích và chia sẻ hình ảnh về sản phẩm hoặc cách lắp ráp của bạn sẽ luôn là niềm vui.
