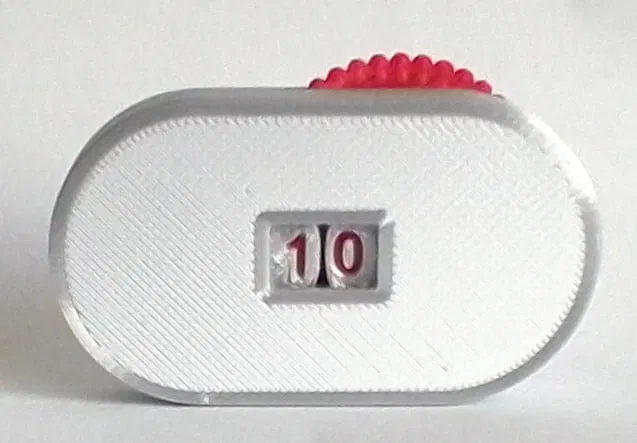

Bộ đếm 2 chữ số

Tôi cần một bộ đếm 2 chữ số

Tôi đã tìm thấy một vài cái rất hay trên thingiverse nhưng không cái nào phù hợp với nhu cầu của tôi

Tôi muốn một cái:

• dễ đọc (số lớn, số hai màu)
• dễ in
• dễ lắp
• dễ sử dụng
• có cơ chế cộng dồn
• đáng tin cậy (số không bị xê dịch quá dễ dàng khỏi vị trí của chúng)
• càng nhỏ càng tốt
• trông đẹp
• chỉ dùng PLA (không cần ốc vít, lò xo, nam châm)

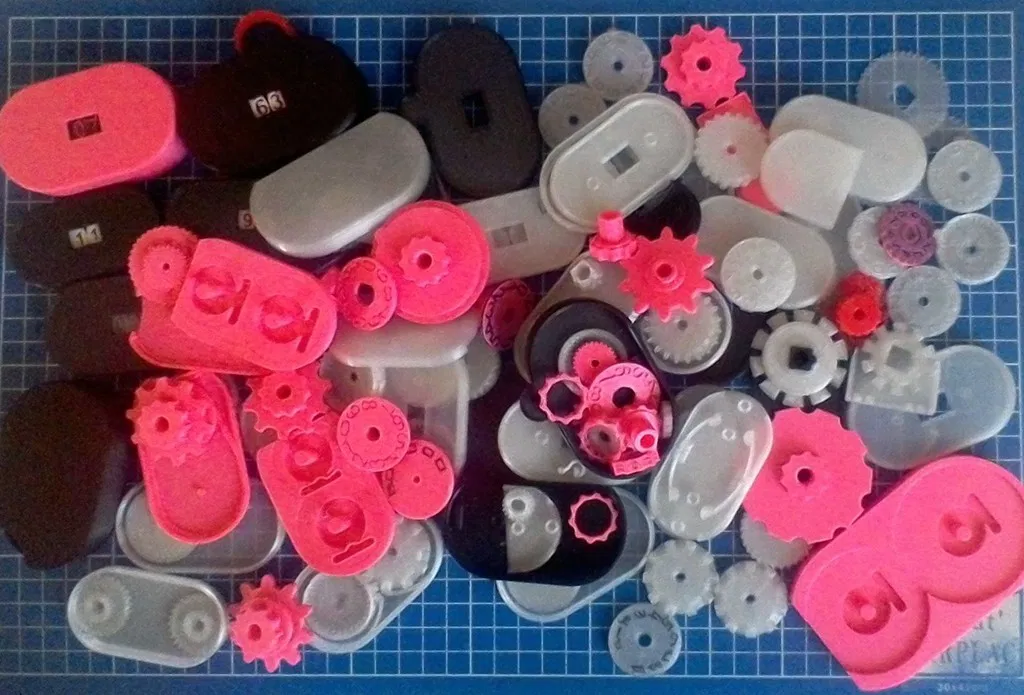

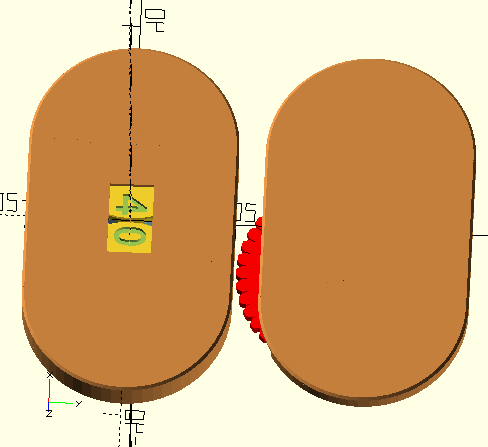

Sau nhiều, rất nhiều giờ và thử nghiệm (xem ảnh cuối) tôi đã làm ra cái này.

Phần vỏ của bộ đếm lớn hơn nhiều so với các con số, quá lớn theo ý tôi, nhưng tôi không thể tìm ra giải pháp nào để có những con số lớn dễ đọc VÀ một chiếc vỏ nhỏ gọn. Tôi đã làm cho chiếc vỏ nhỏ nhất có thể với các ràng buộc trên.

Cài đặt In

Máy in:

artillery genius

Rafts:

Không

Độ phân giải:

0.2

Nhựa in:

NA PLA

Ghi chú:

Slicing

Thiết kế cho lớp cắt 0.2 mm và đầu phun 0.4.

Đã cắt bằng CURA 5.1

caseB17 và unitsA17 cần được cắt bằng giá đỡ "thông thường", "mọi nơi"

Các bộ phận khác không cần giá đỡ

Chọn tùy chọn 'monotonic top/bottom order' để có bề mặt vỏ ngoài hoàn toàn đồng nhất.

In ấn

unitsA và tensA có thể in cùng một lô, bằng 2 màu: bắt đầu với một màu (ví dụ: trắng), tạm dừng ngay trước khi bắt đầu lớp 5 (= chiều cao 1mm), đổi sang màu tương phản (ví dụ: đen) và hoàn thành bản in. Bằng cách này, các con số sẽ xuất hiện màu đen trên nền trắng, rất dễ đọc.

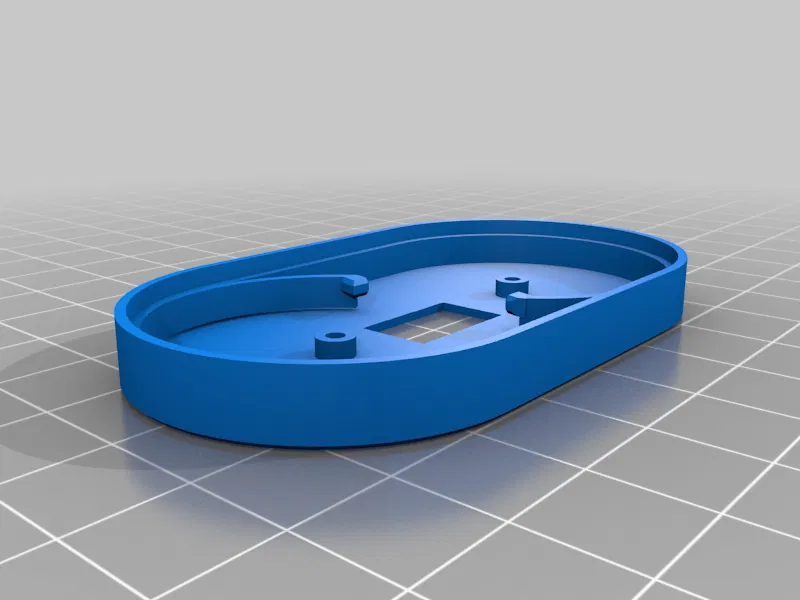

caseA và caseB có thể in cùng một lô, cùng màu.

unitsB có thể in bằng màu khác để tạo sự tương phản với màu vỏ.

Tổng thời gian in: hơn 2 tiếng một chút.

Lắp ráp

Tháo giá đỡ. Cẩn thận không làm gãy rãnh của caseB khi làm điều này.

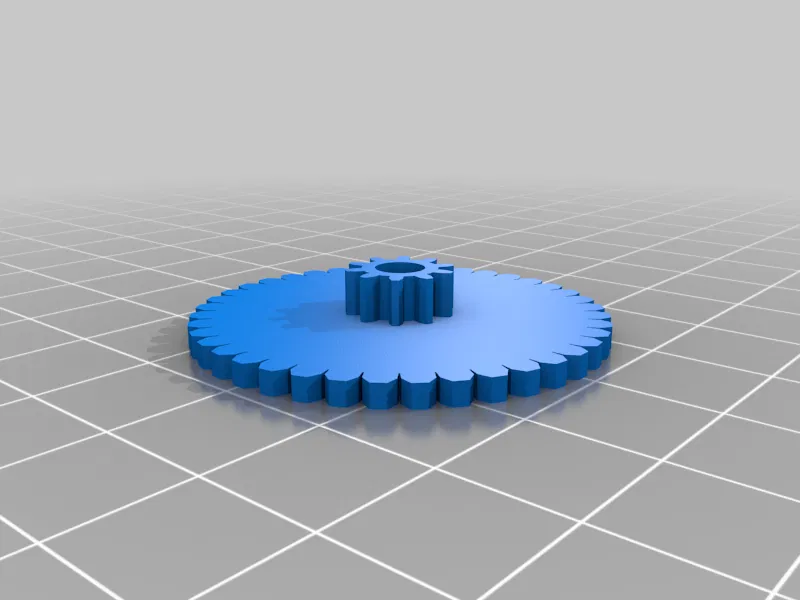

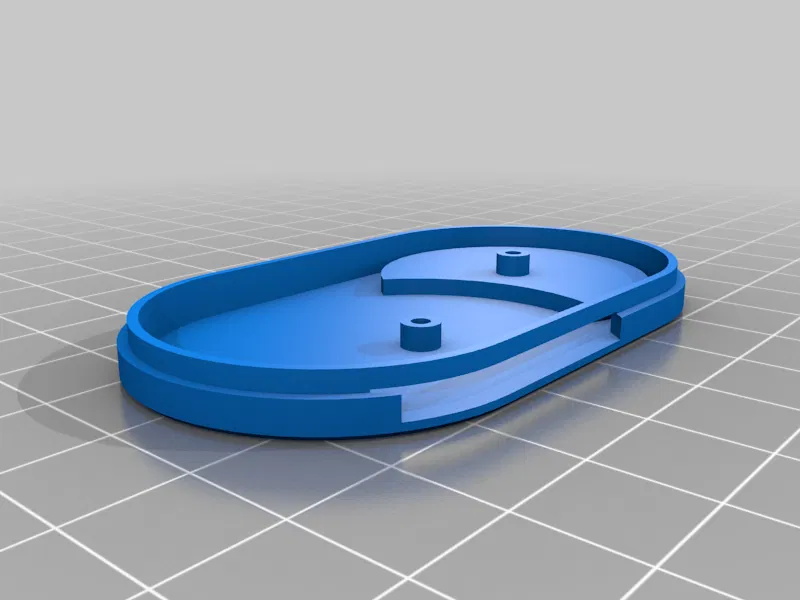

lắp bánh răng unitsB vào caseB. Đẩy unitsB cẩn thận vào rãnh, không làm gãy caseB (không sao đâu).

Di chuyển một chút các lò xo (các thanh tròn) của caseA (trong trường hợp chúng bị kẹt vào vỏ).

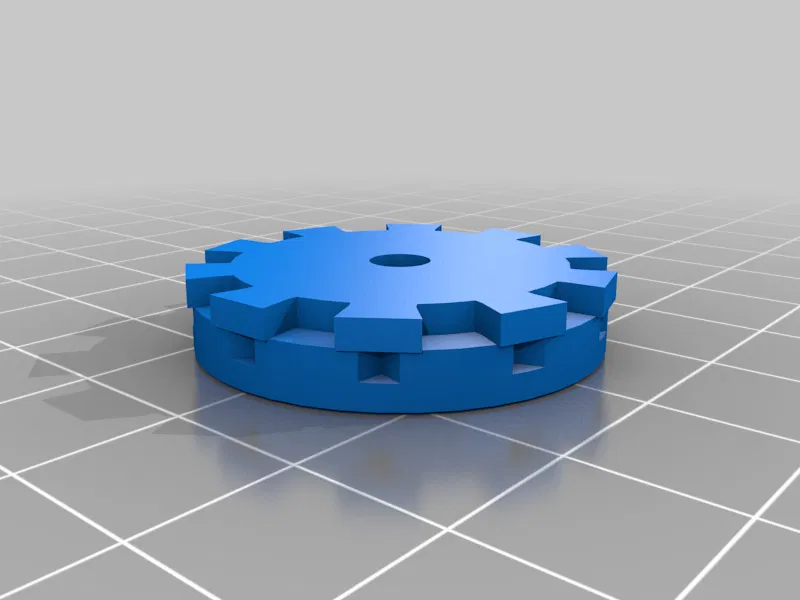

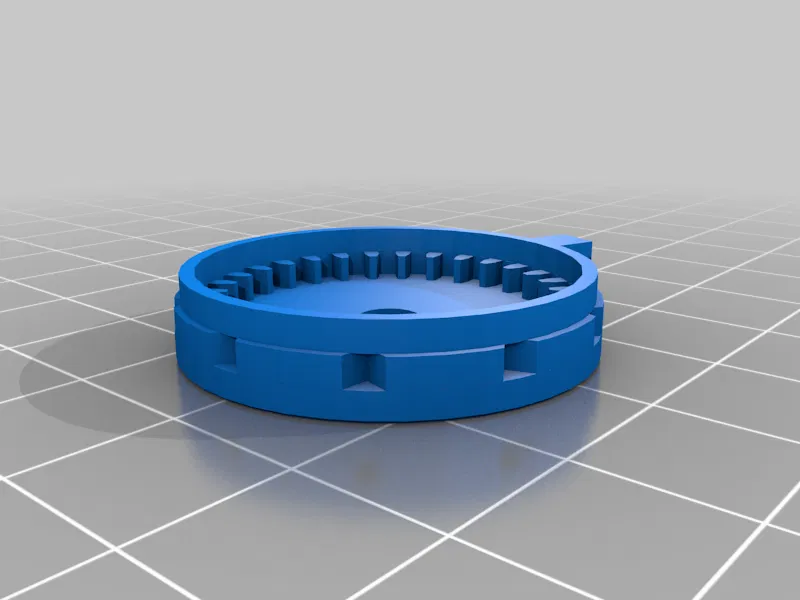

lắp bánh răng unitsA và tensA vào caseA, mặt số úp xuống, lò xo ép chúng. Đảm bảo các bánh răng có thể xoay và khớp vào các vị trí được xác định bởi lò xo.

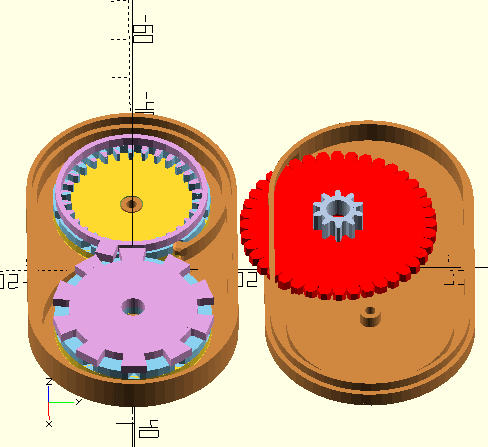

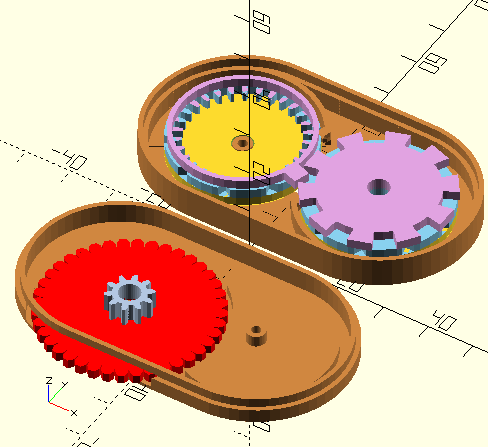

lắp caseA vào caseB, sao cho bánh răng của unitsB ăn khớp đẹp vào bánh răng của unitsA.

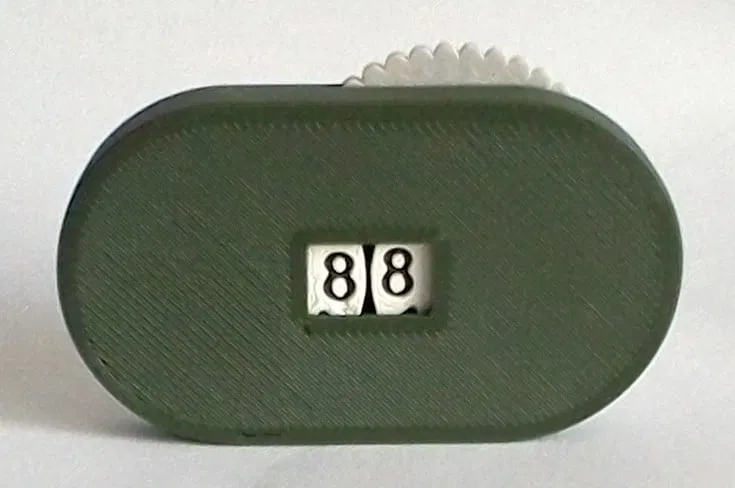

Khi vỏ được đóng đúng cách, bạn có thể kéo bánh răng và các đơn vị sẽ thay đổi. Lần đầu tiên sẽ hơi khó khăn cho mỗi số, nhưng sau khi đi qua toàn bộ phạm vi vài lần, hoạt động sẽ khá trơn tru.

Bạn có thể đi theo cả hai hướng, đếm lên hoặc đếm xuống, và các số hàng chục sẽ thay đổi khi cần thiết.

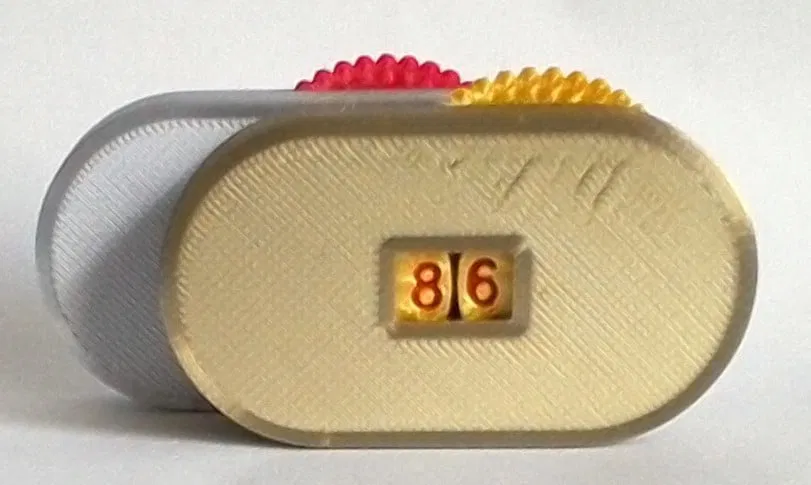

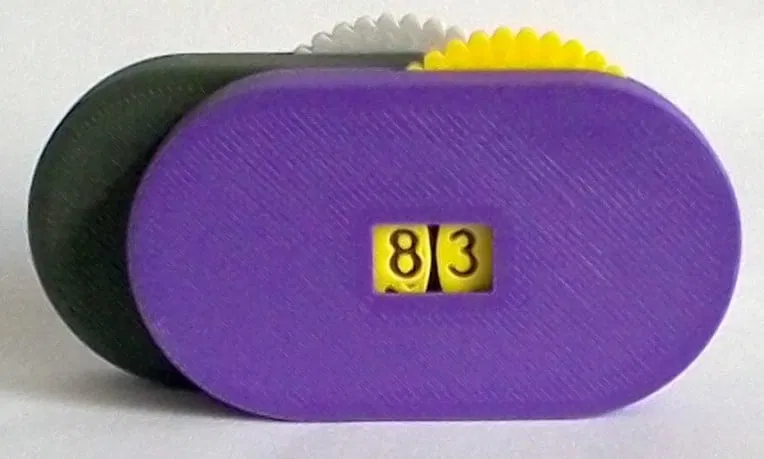

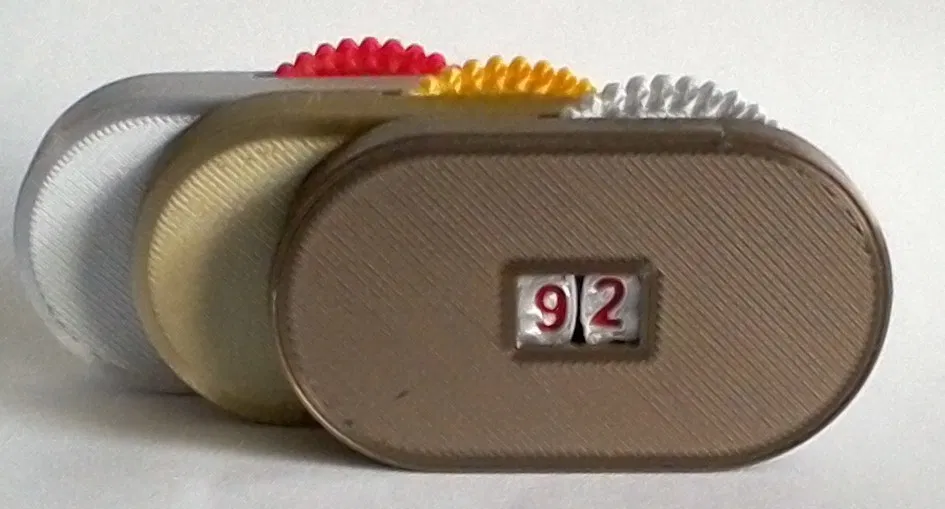

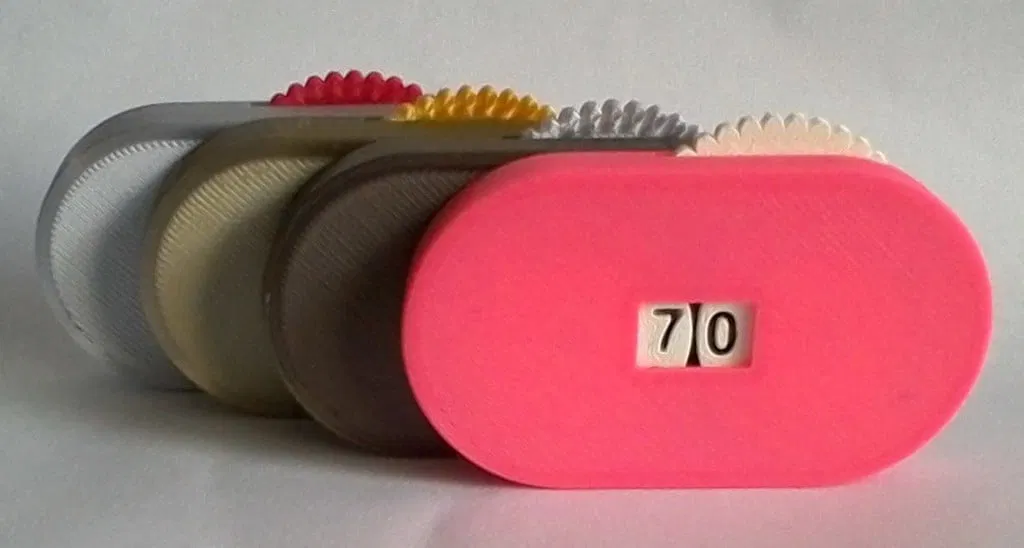

Tôi đã in 10 cái, với các màu và nhãn hiệu PLA khác nhau, luôn hoạt động tốt.

Đảm bảo bạn để bộ đếm ở "vị trí khớp" (2 số thẳng hàng đúng với cửa sổ của chúng), nếu không các lò xo sẽ bị lỏng.

Tôi đã sử dụng rất nhiều mô hình từ thingiverse, tôi nghĩ đã đến lúc để đóng góp lại một cái gì đó cho cộng đồng. Vì vậy, tôi hy vọng bộ đếm này có thể hữu ích cho ai đó vào một ngày nào đó.
