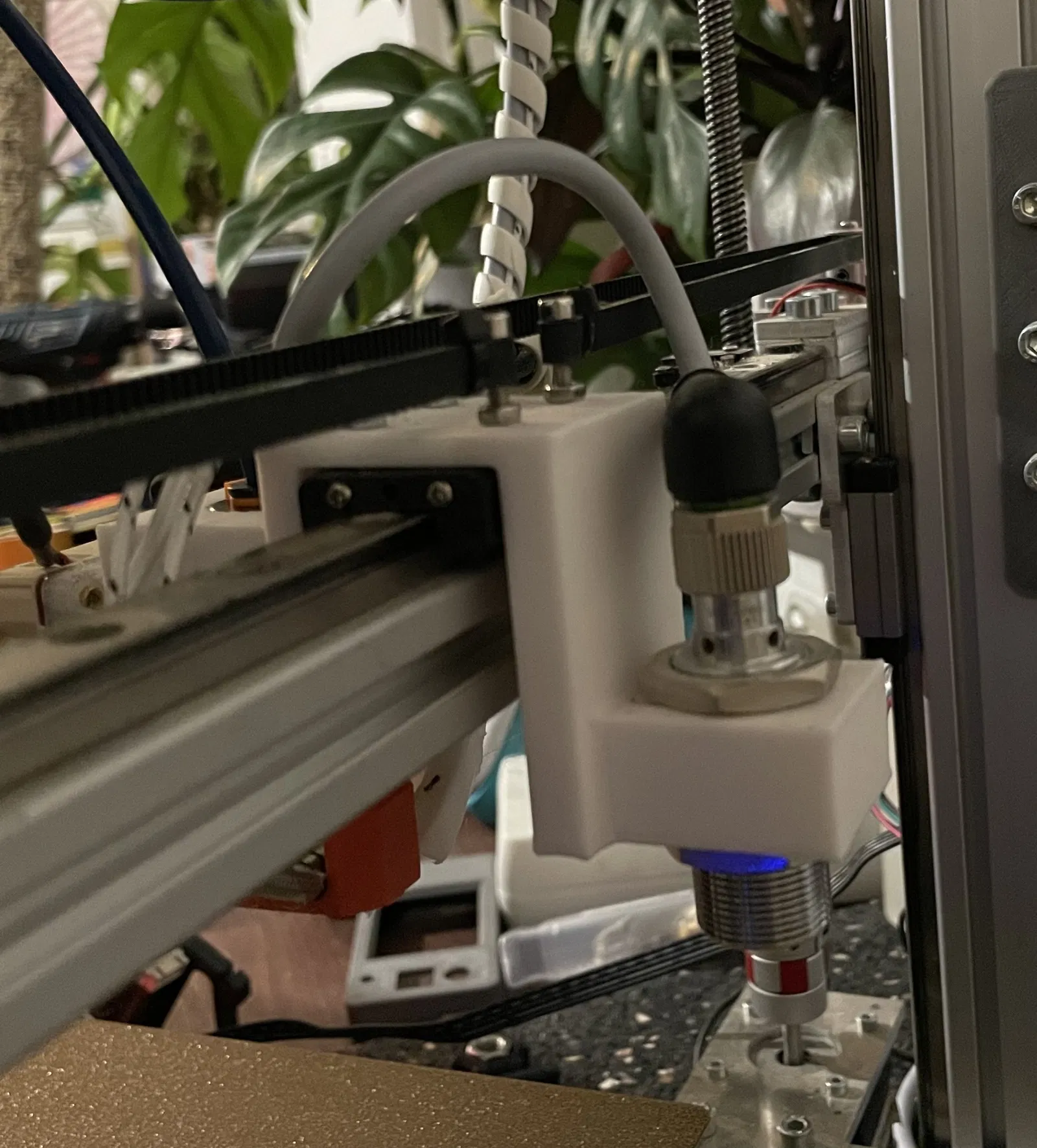

Cái mount này dành cho Hotend V6 trên Ray MGN12H với hệ thống bowden.

Tôi thiết kế nó vì không tìm được cái nào có chỗ gắn cảm biến cho Z-sensor M18.

Tôi có thêm mấy lỗ để luồn dây thun (zipties) quản lý dây cáp của bạn.

Dây curoa được gắn bằng mấy con ốc dài hơn trên xe trượt và mấy cái dây thun để bạn có thể điều chỉnh độ cao tùy theo nhu cầu.

Tôi đã dùng nó với Hotend V6 và Phaetus Dragon HF.

Nó được thiết kế với ý định dùng ren chèn (thread inserts) cho phần kẹp hotend và quạt thổi.

Đối với V6 Hotend, tôi dùng quạt "Mistral 2.1" (https://www.thingiverse.com/thing:2121279)

Với Phaetus Dragon HF Hotend, tôi dùng phiên bản quạt ngắn (https://www.thingiverse.com/thing:4009093)

Bạn cần thay đổi sau đây trong phần mềm của mình:

define NOZZLE_TO_PROBE_OFFSET { 0, 64, 0 }

Danh sách bộ phận đầy đủ:

1x Mount Hotend (in 3D)

1x Kẹp Mount Hotend (in 3D)

4x Ren chèn M3 (thread inserts)

2x Ốc M3x20

2x Ốc M3x25

Có thể bạn sẽ cần một cái tấm nhỏ gắn trên quạt để chạm tới công tắc hành trình X (X-Endstop).

Liên hệ với tôi nếu bạn muốn có file 3D để tự mình chỉnh sửa nhé.
