Giá đỡ bộ giũa kim cương mini Harbor Freight

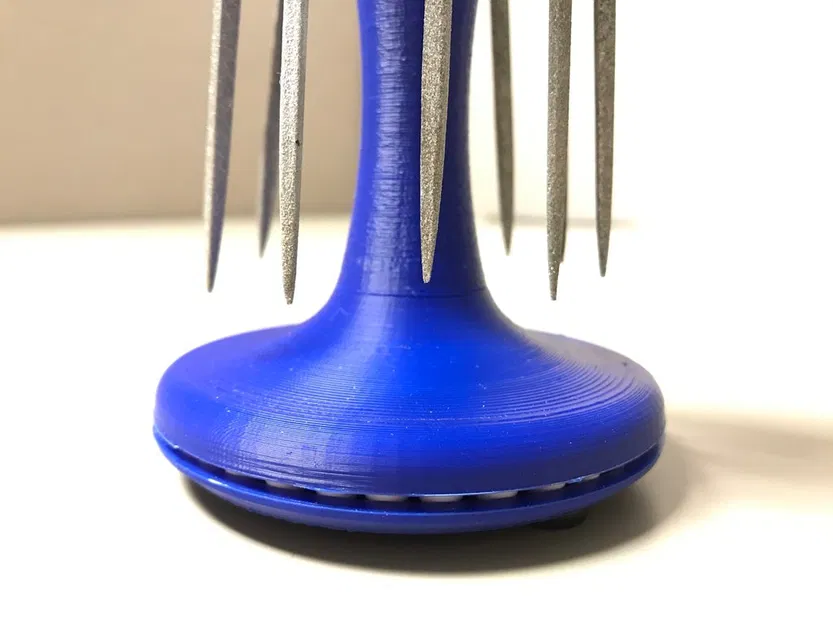

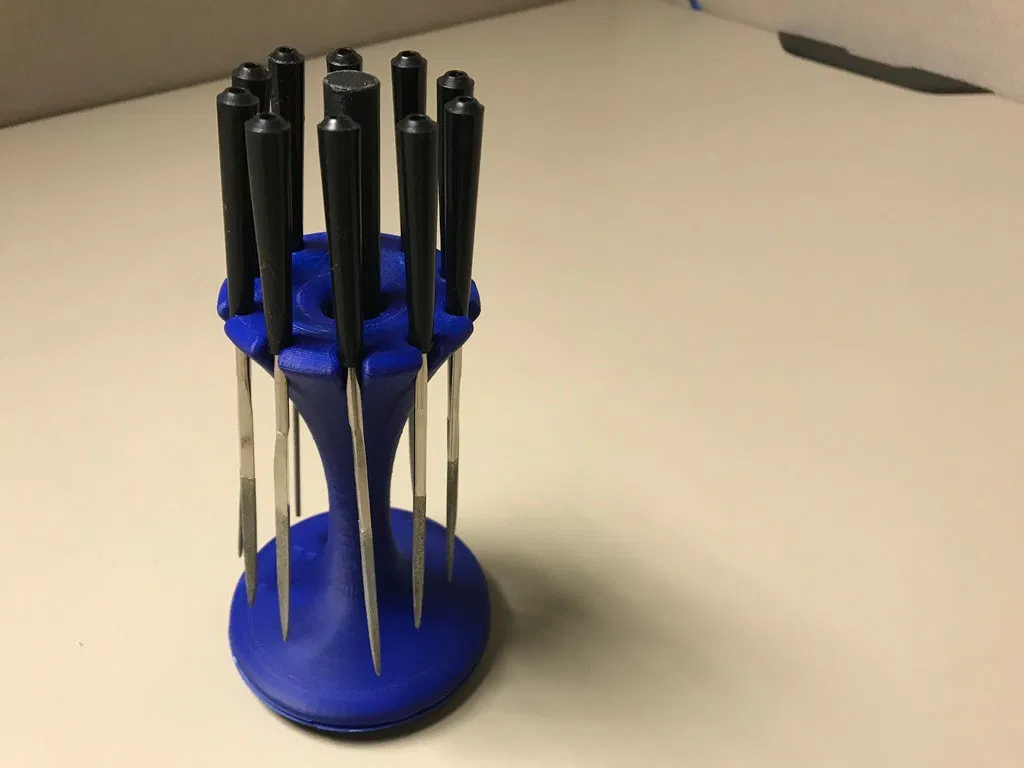

Tôi có bộ 10 cái giũa kim cương mini của Harbor Freight, và nó đi kèm với một cái đế nhựa rẻ tiền, tạm được nhưng không ngon lắm. Tôi quyết định làm cho nó "chanh sả" hơn một chút và in ra một cái đế, rồi còn "chất chơi" hơn nữa là thiết kế nó hoạt động như kiểu "lazy susan" để xoay được.

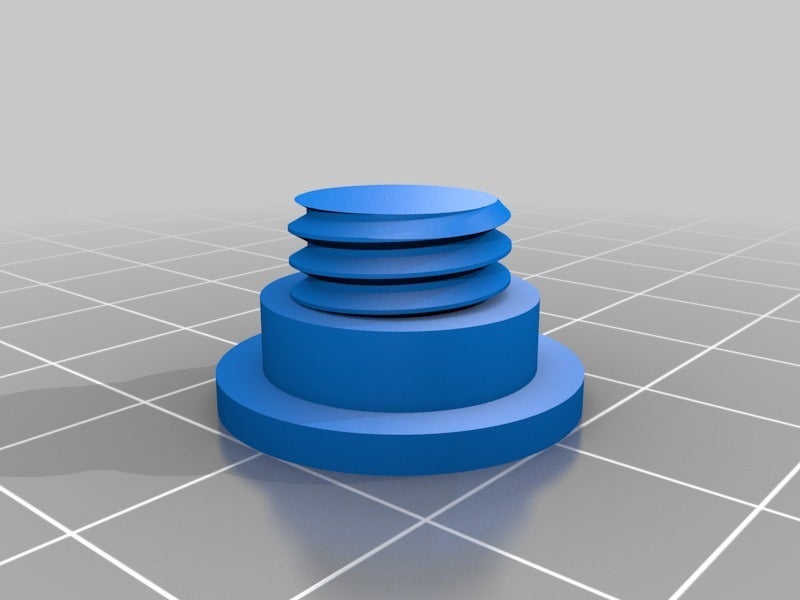

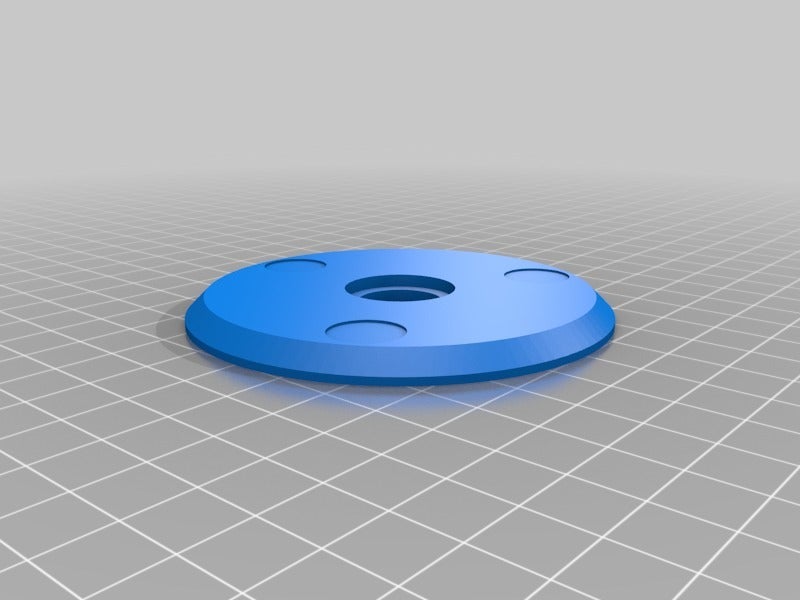

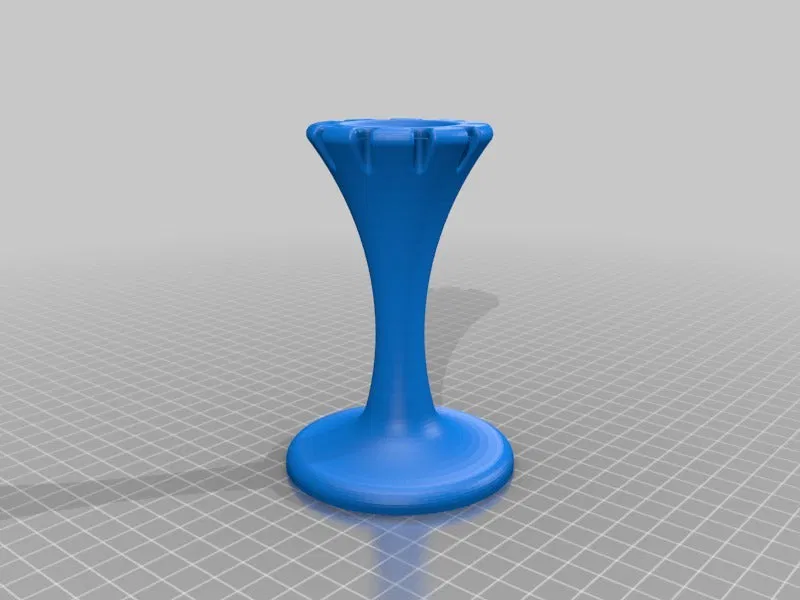

Thực ra bạn chỉ cần cái miếng trên thôi, nhưng nếu muốn có thiết kế "lazy susan" xoay được thì hãy in thêm cái ốc cố định và cái đế, rồi kiếm mấy viên bi 1/4 inch. Tôi thì tôi dùng bi airsoft vì sẵn có cả đống rồi, nhưng bạn có thể dùng bi thép nếu muốn. Tôi cũng có khoét mấy lỗ nhỏ để gắn chân đế cao su cỡ 1/2 inch (12.7mm) cho dễ đặt đều xung quanh. Tại sao ư? Tôi tình cờ có sẵn ba cái nên nghĩ sẽ hay hơn nếu nó không bị trượt lung tung trên bàn làm việc.

Vì thiết kế này có thể thay đổi kích thước (parametric), nên việc thay đổi kích thước bi cũng dễ dàng, vì vậy tôi cũng tạo ra một phiên bản được thiết kế để sử dụng với bi thép 0.177 inch (4.5mm) nếu bạn có sẵn.

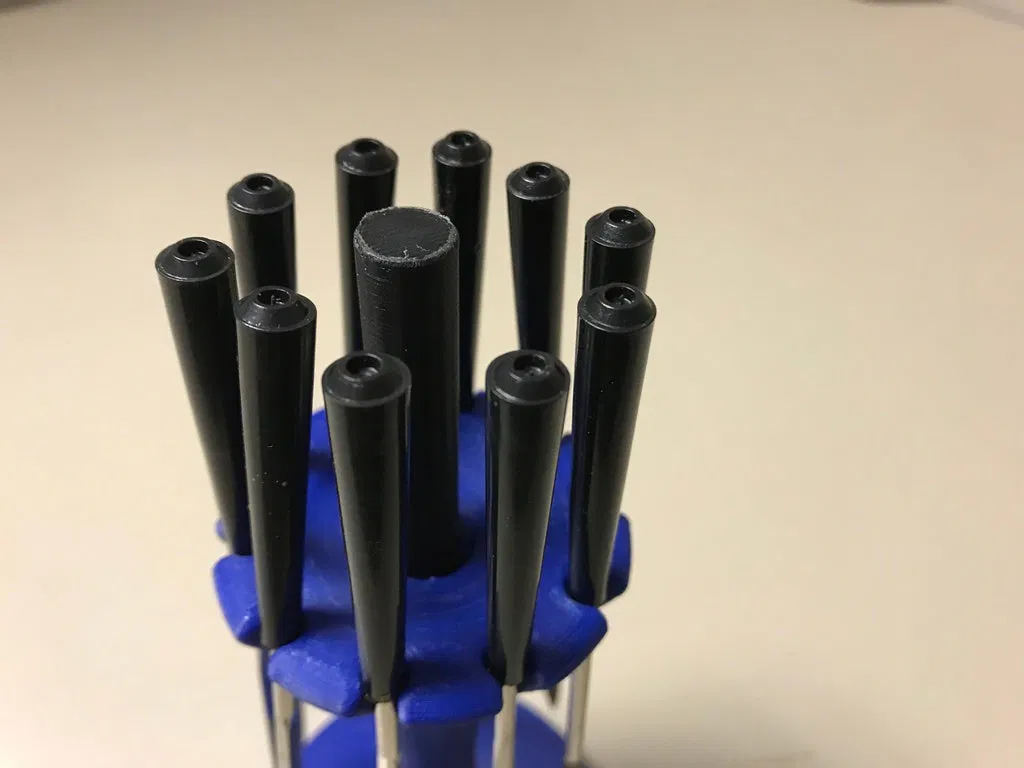

Tôi cũng đã thêm chỗ để gắn cái dao rọc giấy Inexacto nhưng nó cũng sẽ hoạt động với cán dao Xacto lớn hơn (hoặc nhỏ hơn tùy ý) hoặc cây bút Sharpie hoặc hầu hết các loại tương tự. Tôi rất thích thiết kế Inexacto này và có lẽ đã in khoảng 10 cái rồi.

Những món đồ trong ảnh cuối:

• Cái đế giũa kim cương HF này
• Núm xoay tốt hơn cho MPSM
• Ống thông gió cho Noctua 40mm
• Đế trục đùn MPSM WK9.1 có thể chỉnh vít
• Cái đế xấu xí cho nhiệt ẩm kế rẻ tiền
• Ống thổi cho quạt MPSM
• Bộ dẫn dây tóc cho MPSM
• Tay cầm lớn cho MPSM
• Bộ quay trục đùn hài hước cho MPSM
• Giá đỡ dao rọc giấy Inexacto Thực ra có ba cái trong ảnh, một cái treo bằng nam châm trên máy in, một cái ở giữa đế giũa, và một cái trong cái đế nhựa xanh cũ kỹ phía sau mà tôi chưa bao giờ đăng.
• Tượng người lùn hài hước Một bản in thử từ lâu đã có chỗ đứng trên đỉnh máy in
• Một cái đế dao rọc giấy/bút sharpie cũ mà tôi chưa bao giờ đăng
• Một bức tranh nhỏ xinh tôi mua ở Sedona, AZ

Hướng dẫn in

Danh mục: Khay & Hộp đựng dụng cụ Tóm tắt

Tôi có bộ 10 cái giũa kim cương mini của Harbor Freight, và nó đi kèm với một cái đế nhựa rẻ tiền, tạm được nhưng không ngon lắm. Tôi quyết định làm cho nó "chanh sả" hơn một chút và in ra một cái đế, rồi còn "chất chơi" hơn nữa là thiết kế nó hoạt động như kiểu "lazy susan" để xoay được.

Thực ra bạn chỉ cần cái miếng trên thôi, nhưng nếu muốn có thiết kế "lazy susan" xoay được thì hãy in thêm cái ốc cố định và cái đế, rồi kiếm mấy viên bi 1/4 inch. Tôi thì tôi dùng bi airsoft vì sẵn có cả đống rồi, nhưng bạn có thể dùng bi thép nếu muốn. Tôi cũng có khoét mấy lỗ nhỏ để gắn chân đế cao su cỡ 1/2 inch (12.7mm) cho dễ đặt đều xung quanh. Tại sao ư? Tôi tình cờ có sẵn ba cái nên nghĩ sẽ hay hơn nếu nó không bị trượt lung tung trên bàn làm việc.

Vì thiết kế này có thể thay đổi kích thước (parametric), nên việc thay đổi kích thước bi cũng dễ dàng, vì vậy tôi cũng tạo ra một phiên bản được thiết kế để sử dụng với bi thép 0.177 inch (4.5mm) nếu bạn có sẵn.

Tôi cũng đã thêm chỗ để gắn cái dao rọc giấy Inexacto nhưng nó cũng sẽ hoạt động với cán dao Xacto lớn hơn (hoặc nhỏ hơn tùy ý) hoặc cây bút Sharpie hoặc hầu hết các loại tương tự. Tôi rất thích thiết kế Inexacto này và có lẽ đã in khoảng 10 cái rồi.

Những món đồ trong ảnh cuối:

• Cái đế giũa kim cương HF này
• Núm xoay tốt hơn cho MPSM
• Ống thông gió cho Noctua 40mm
• Đế trục đùn MPSM WK9.1 có thể chỉnh vít
• Cái đế xấu xí cho nhiệt ẩm kế rẻ tiền
• Ống thổi cho quạt MPSM
• Bộ dẫn dây tóc cho MPSM
• Tay cầm lớn cho MPSM
• Bộ quay trục đùn hài hước cho MPSM
• Giá đỡ dao rọc giấy Inexacto Thực ra có ba cái trong ảnh, một cái treo bằng nam châm trên máy in, một cái ở giữa đế giũa, và một cái trong cái đế nhựa xanh cũ kỹ phía sau mà tôi chưa bao giờ đăng.
• Tượng người lùn hài hước Một bản in thử từ lâu đã có chỗ đứng trên đỉnh máy in
• Một cái đế dao rọc giấy/bút sharpie cũ mà tôi chưa bao giờ đăng
• Một bức tranh nhỏ xinh tôi mua ở Sedona, AZ

Cài đặt in

Thương hiệu máy in: Prusa

Máy in: i3 MK3

Rafts: Không

Supports: Không

Độ phân giải: 0.15

Infill: 20%

Filament: ABS màu xanh của Hatchbox Ghi chú:

ABS dễ bị cong vênh, và trong lần in đầu tiên của tôi (tặng cho đồng nghiệp), mép ngoài của phần trên bị cong lên và mặc dù nó vẫn dùng được, trông không đẹp lắm, nên tôi đã in lại với brim để ngăn ngừa cong vênh/co rút. Ngoài ra, việc in không có gì phức tạp và tôi không cần supports. Mọi thứ nên được đặt đúng hướng để in.
