Bộ chuyển đổi quạt 60mm cho Rigol DS1054Z

Remix từ Bộ chuyển đổi quạt 60mm cho Rigol DS1054Z Tác giả Qw3rtzuiop

Tác giả sirhcel_80625

Lượt tải
98
Lượt thích
8
Lượt coi
933

File 2 861,6 KB

  • ds1054z-60mm-fan-adapter_1765750162.stlSTL · 328,3 KB
  • ds1054z-60mm-fan-adapter_1765750163.fcstdFCSTD · 533,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#100722
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

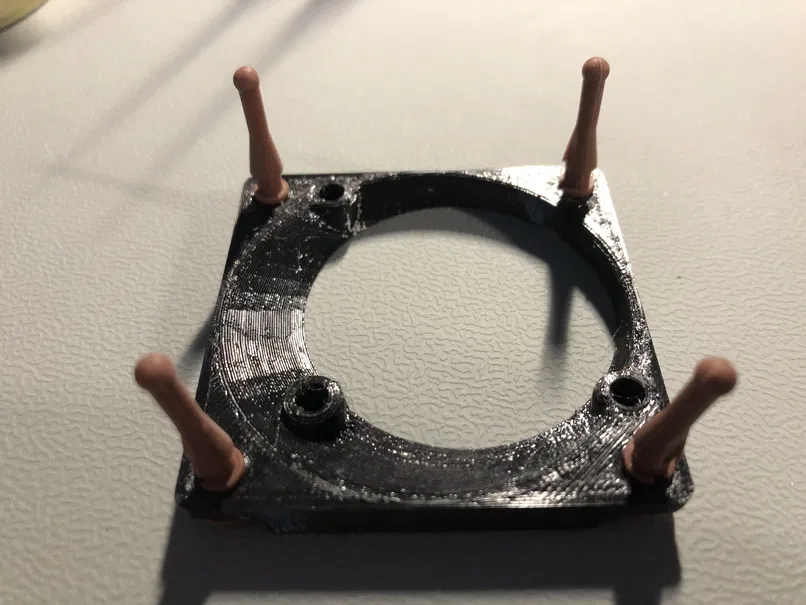

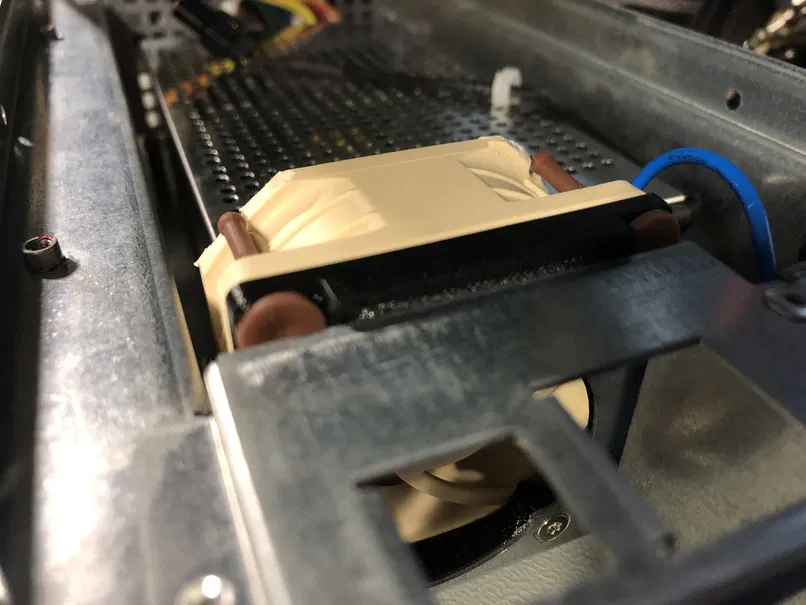

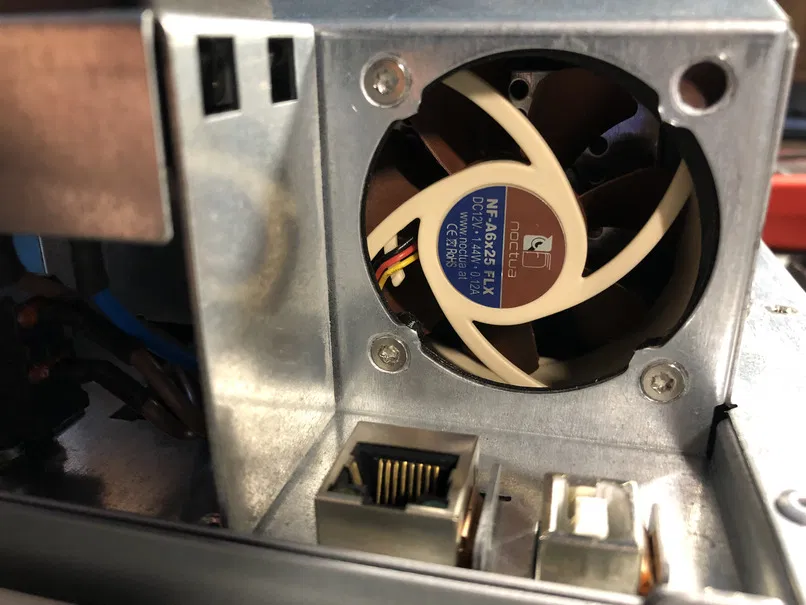

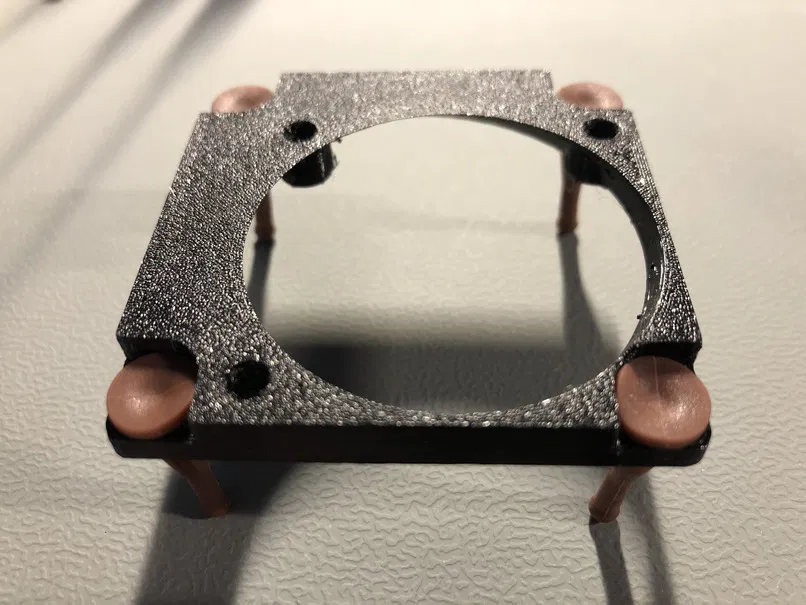

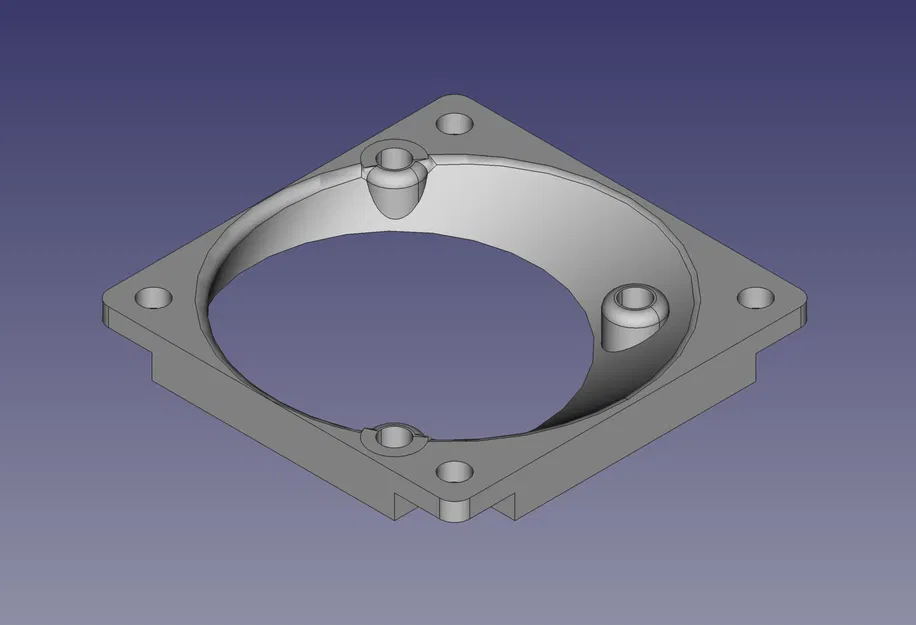

Đây là bộ chuyển đổi để gắn quạt 60 mm vào máy đo oscilloscope Rigol DS1054Z đáng tin cậy của bạn, lấy cảm hứng từ . Mình đang xài quạt Noctua NF-A6x25 FLX với bộ chuyển đổi nhiễu thấp NA-RC10 (điện trở nối tiếp 58 Ω), giữ được luồng gió tương đương quạt zin nhưng êm hơn nhiều. Mình cũng tháo luôn cái lưới tản nhiệt của quạt zin ra khỏi vỏ kim loại. Quạt sẽ cạ vào một cái header trên bo mạch chính, nên bạn phải cắt bớt một góc (góc về phía đỉnh máy, ban đầu mình cắt nhầm góc khác). ### Hướng dẫn in ấn Mình in bộ chuyển đổi này với bốn đường viền và 25% mật độ vật liệu.
