Chốt thay thế cho Dyson dc08

Dạo gần đây, cái lẫy của cái máy hút bụi Dyson dc08 nhà bạn tôi bị gãy, nên ổng kiếm cái bộ phận thay thế cho cái máy hút bụi vẫn còn xài tốt. Tuy nhiên, bạn chỉ có thể mua nguyên cái tay cầm, chứ không chỉ cái lẫy, mà còn hết hàng ở mọi nơi.

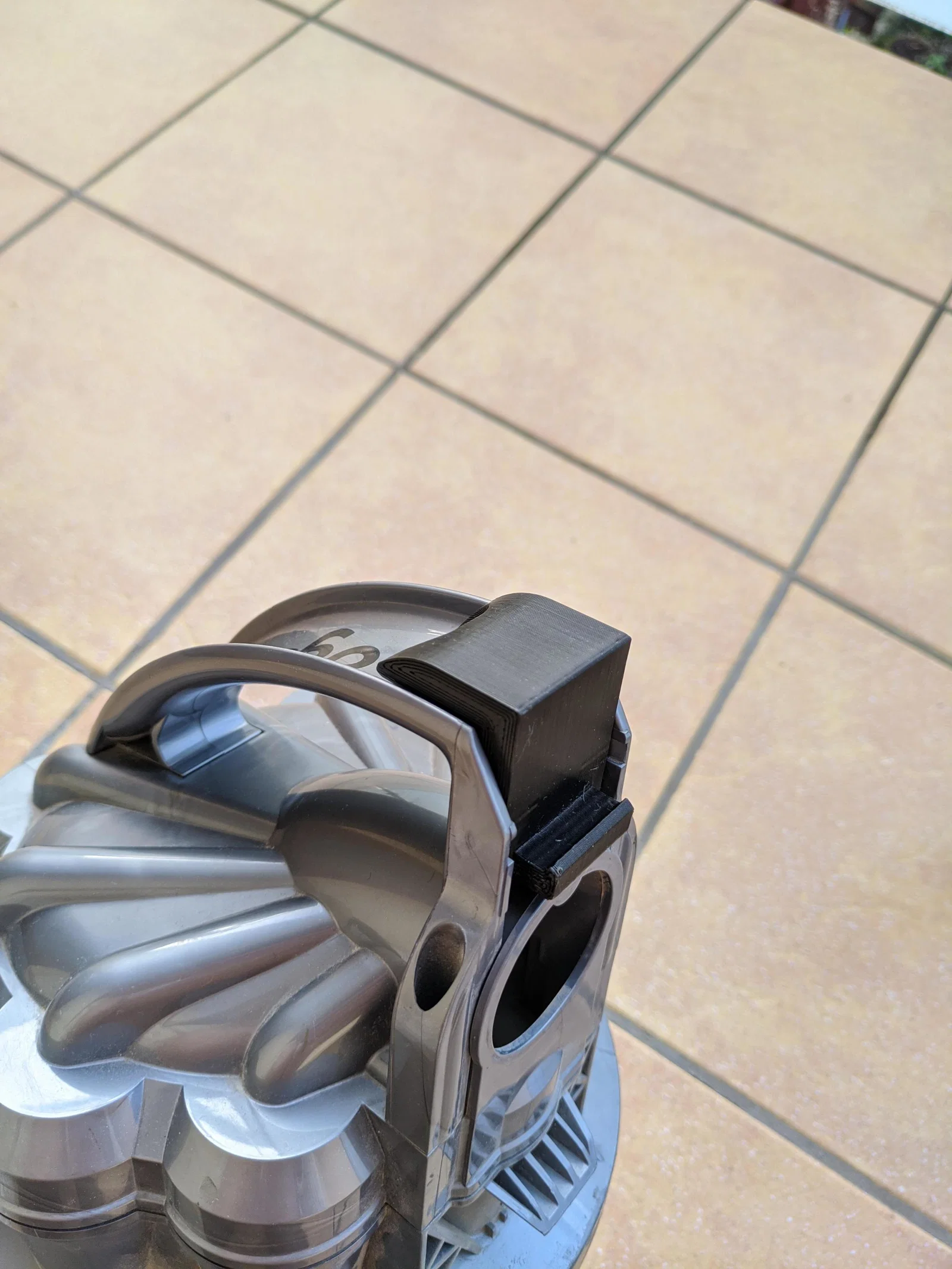

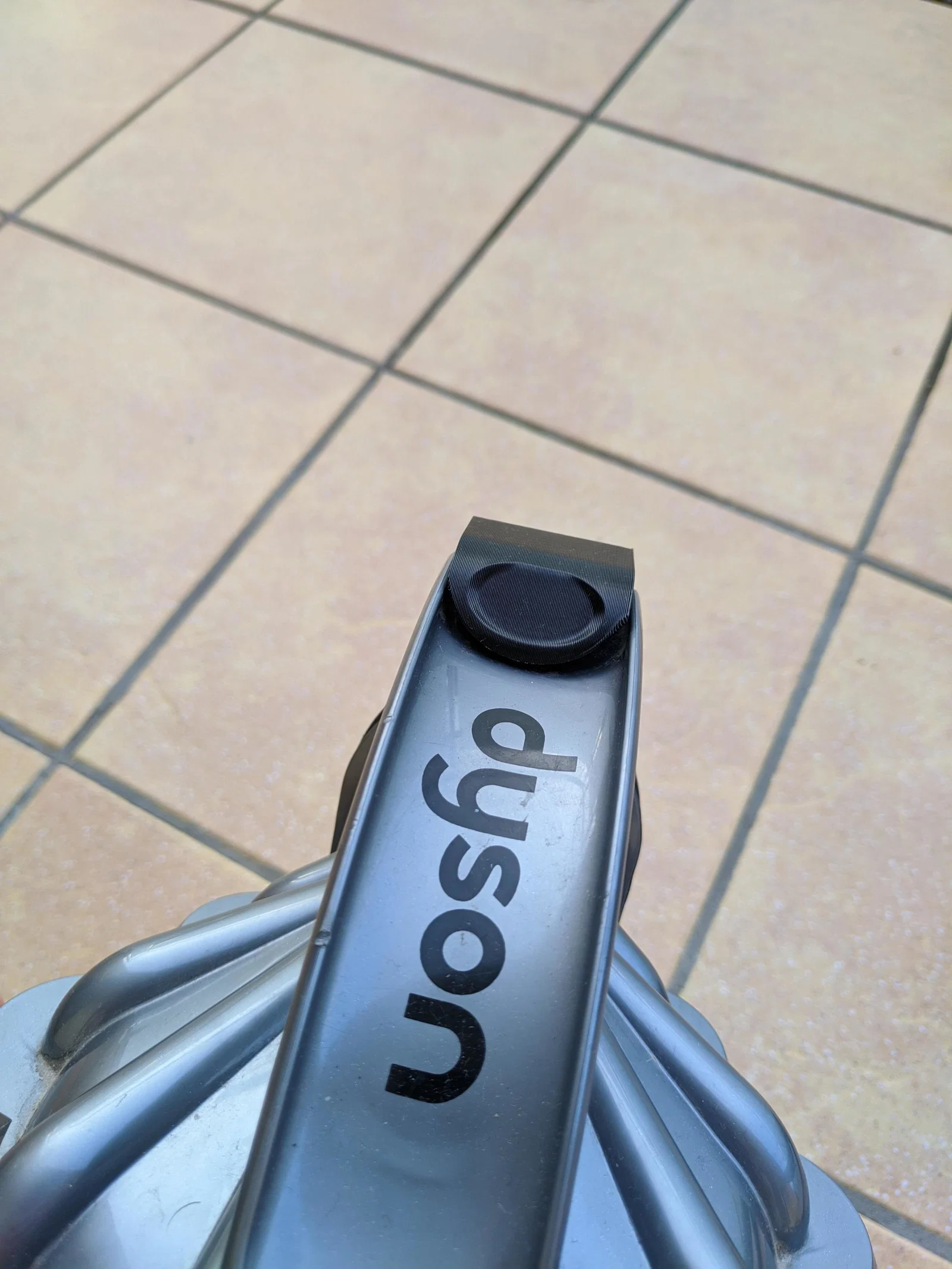

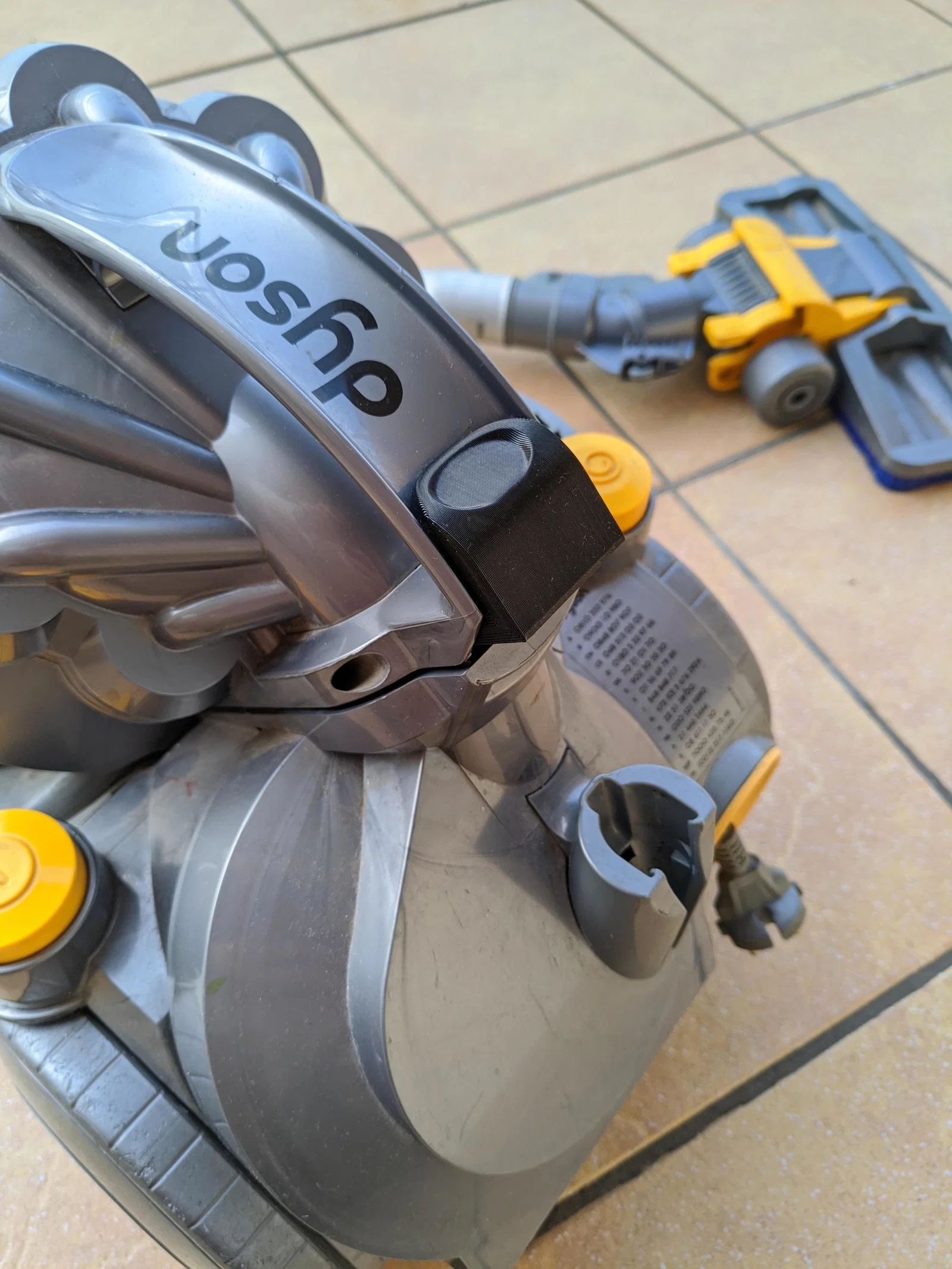

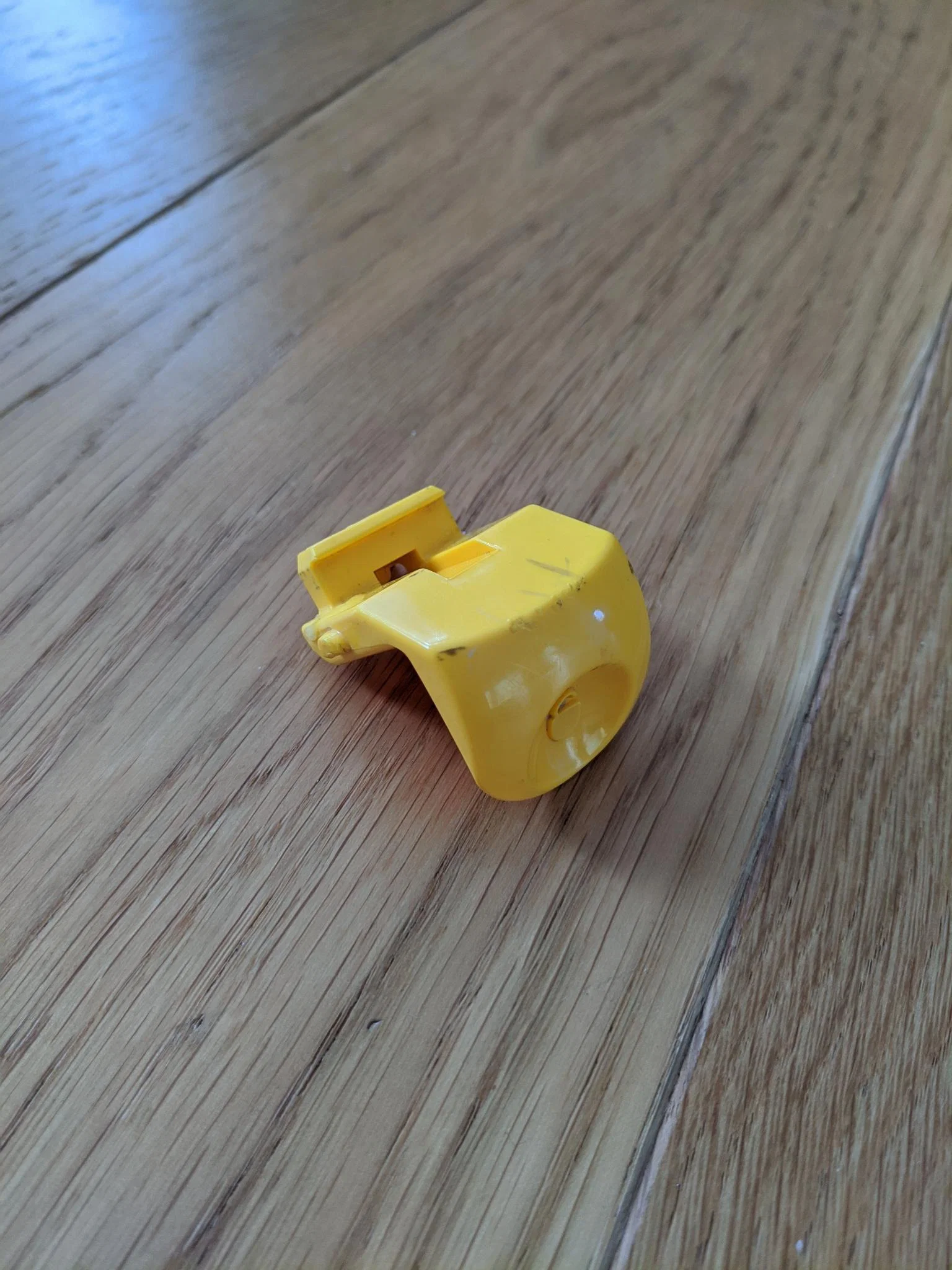

Thế là tụi tôi lấy keo dán cái bộ phận bị gãy lại, đo đạc vài đường và giờ có một bộ phận thay thế hoạt động tốt, in ra chỉ cần ít support là xài ngon lành. Bạn có thể tinh chỉnh thêm để cái bộ phận này trông giống cái gốc hơn, bo tròn mấy góc lại, v.v... (dùng file step/Fusion 360 đi kèm), nhưng vì lúc đó tụi tôi không có cái máy Dyson ở đó, chỉ có bộ phận bị gãy thôi, nên vầy là đủ xài rồi.

In ấn

Bộ phận này là một cụm gồm 3 mảnh, với các chốt được in theo hướng khác với cái lẫy. Điều này đảm bảo chúng đủ cứng cáp và không dễ bị gãy. Chỉ cần in các bộ phận theo hướng được chỉ trong file gcode, thêm chút support cho cái lẫy (như trong file gcode) rồi đóng các chốt vào. Có lẽ bạn sẽ cần cây búa để đóng nhẹ chúng vào hết, nhưng chúng vừa khít và không cần keo.

Tôi khuyên bạn không nên in bằng PLA, vì cái bộ phận này có thể sẽ bị biến dạng từ từ khi dùng PLA và dễ bị tia UV. Tôi tự in bằng PETG, và nó hoạt động rất tốt. Tôi đề xuất tăng số lượng lớp thành (có lẽ 5 là hợp lý) để bộ phận có độ cứng cần thiết.

Sử dụng/Chỉnh sửa

Cứ tự nhiên tinh chỉnh và sửa đổi bộ phận này bằng cách sử dụng các file được cung cấp và tải lên phiên bản của bạn.

Thật tiếc là tôi không cho phép sử dụng cho mục đích thương mại, vì bộ phận này được thiết kế với Giấy phép Cá nhân của Fusion 360.
