Khối Pin Mô-đun LiFePO4 25Ah Topband

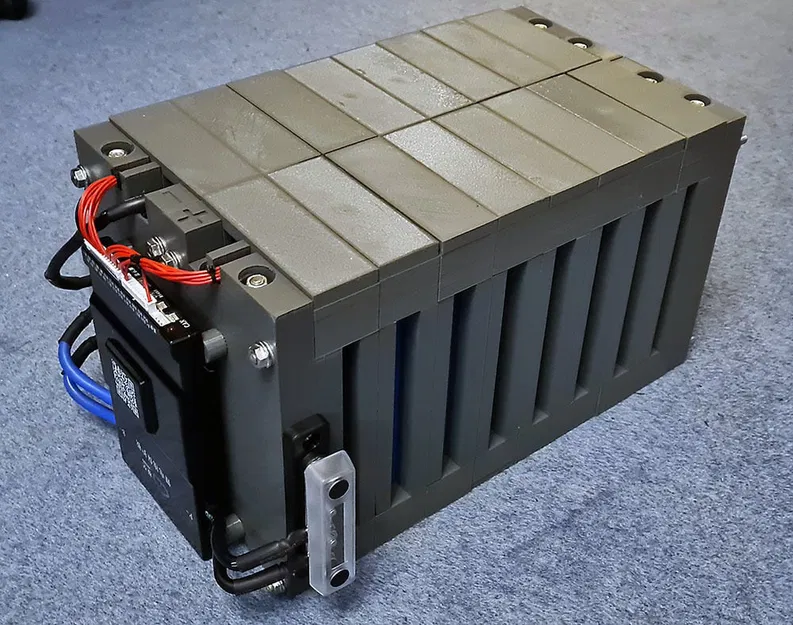

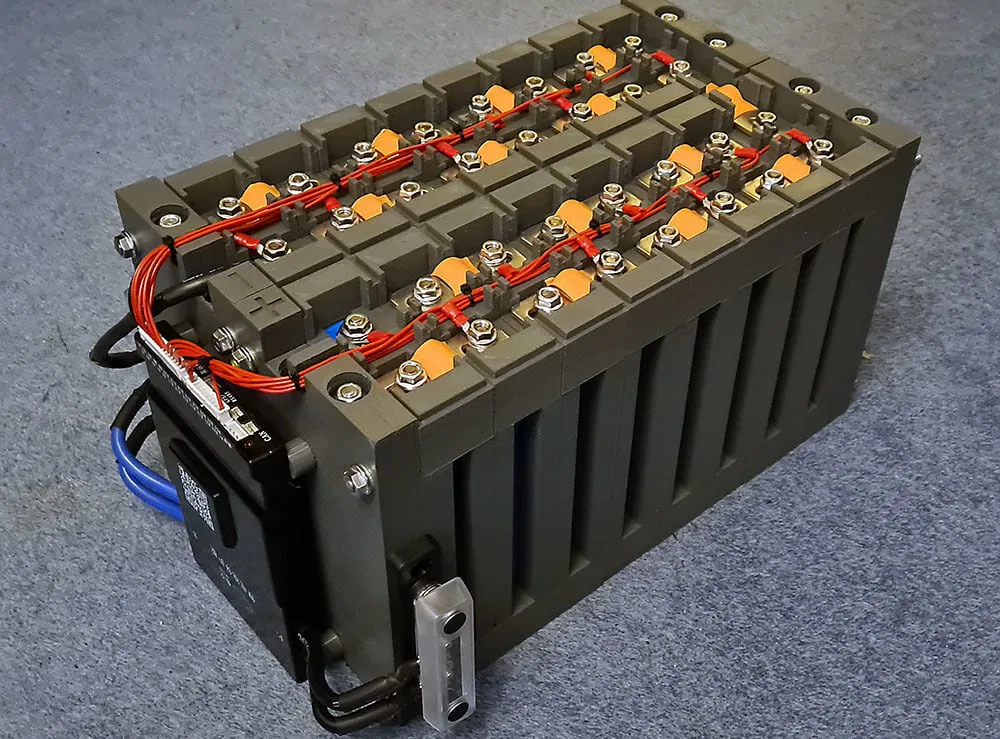

Đây là thiết kế của tôi cho một khối pin mô-đun sử dụng các cell Topband 25Ah LiFePO4.

Bạn sẽ cần:

• Thanh ren 6mm với các độ dài khác nhau
• Vòng đệm ID 6mm OD 10mm
• Đai ốc tai chuồn (serrated flange nuts)

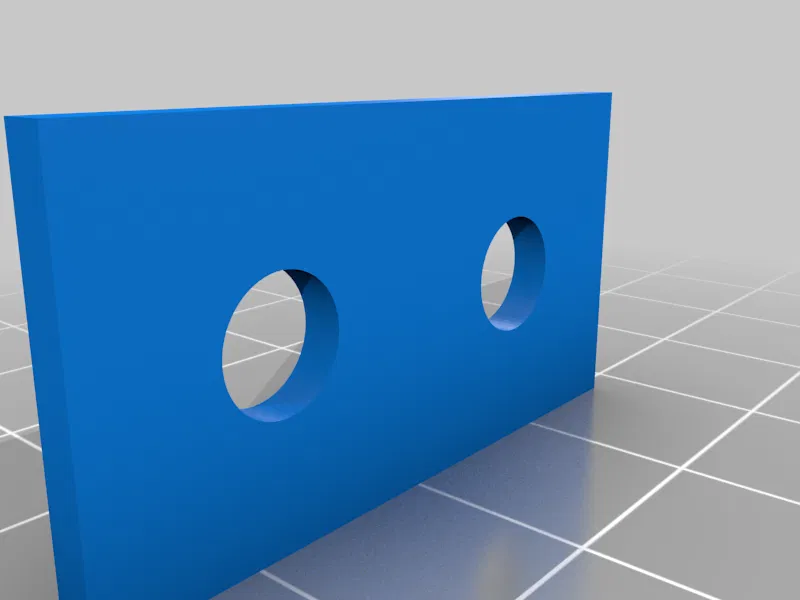

• 4 Miếng kim loại có lỗ khoan theo mẫu "Link Template" để đảm bảo hai bên của khối pin được liên kết với nhau. Tôi đã dùng một ít thanh đồng 10x2mm có sẵn.

Chất liệu PLA là ổn, trừ khi ứng dụng của bạn sẽ hoạt động ở nhiệt độ cao hơn mức vật liệu này có thể chịu được.

Cài đặt in

Rafts: Không

Supports: Có

Độ phân giải: 0.2

Infill: 15

Filament: Fibrelogy PLA Graphite

Lưu ý:

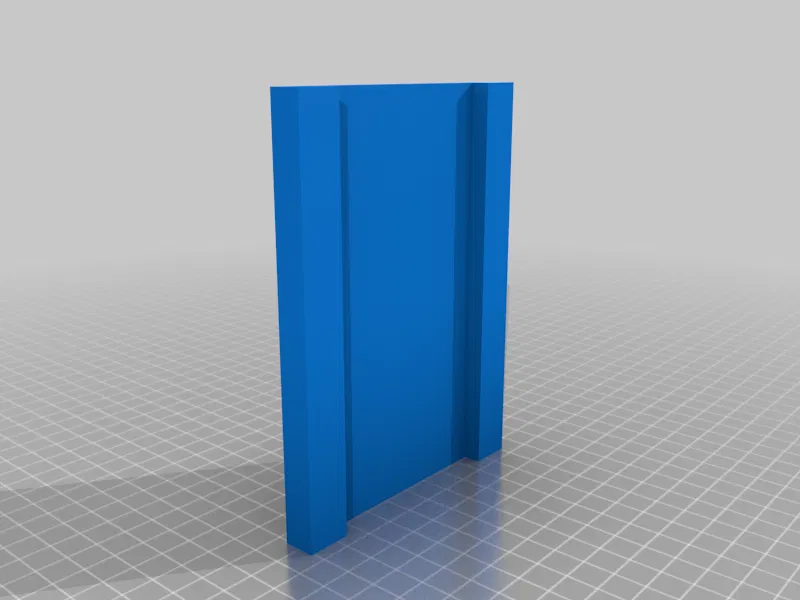

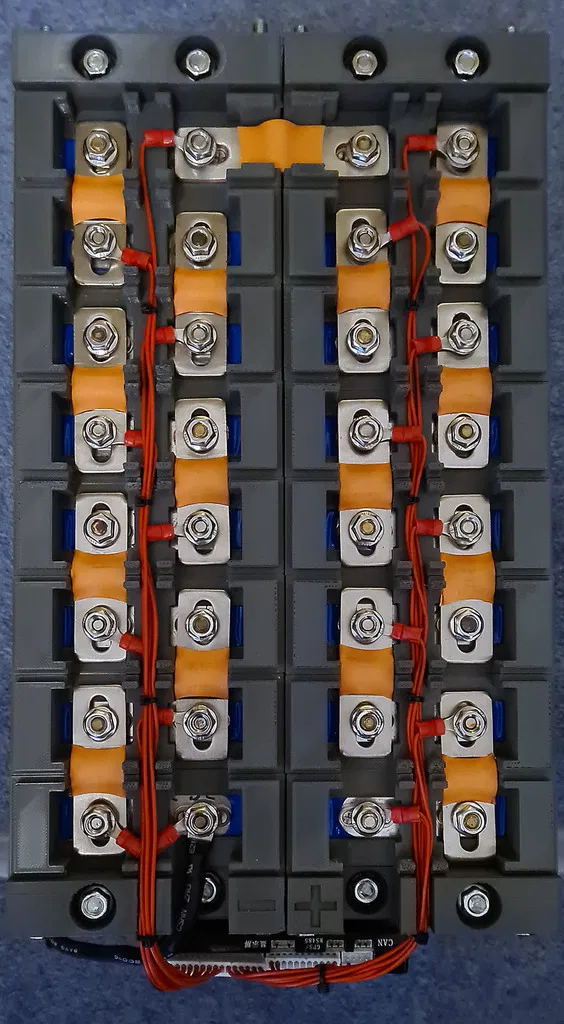

Khối pin có thể được cấu hình có hoặc không có nén. Để nén, bạn cần in các bộ phận Tường bên (Side Wall) để đặt giữa các cell và gia cố các bộ phận Trước & Sau (Front & Rear) bằng thanh ren 6mm.

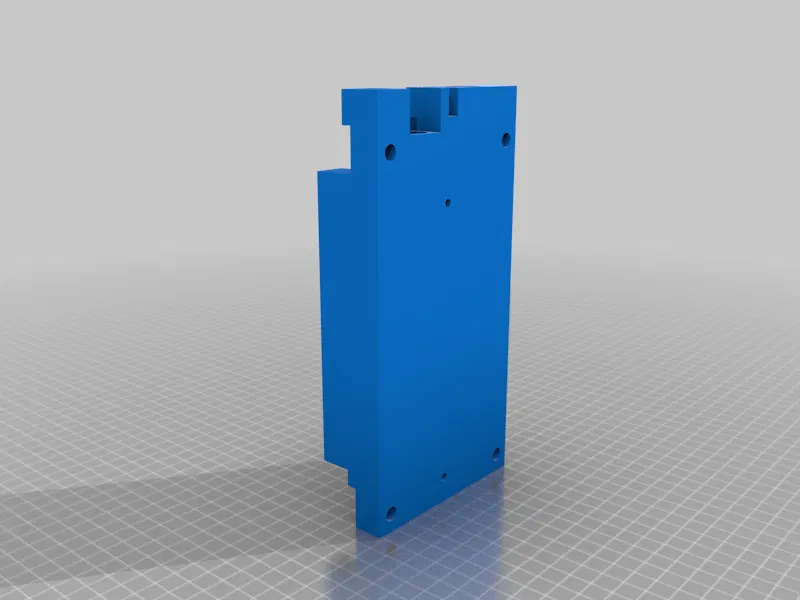

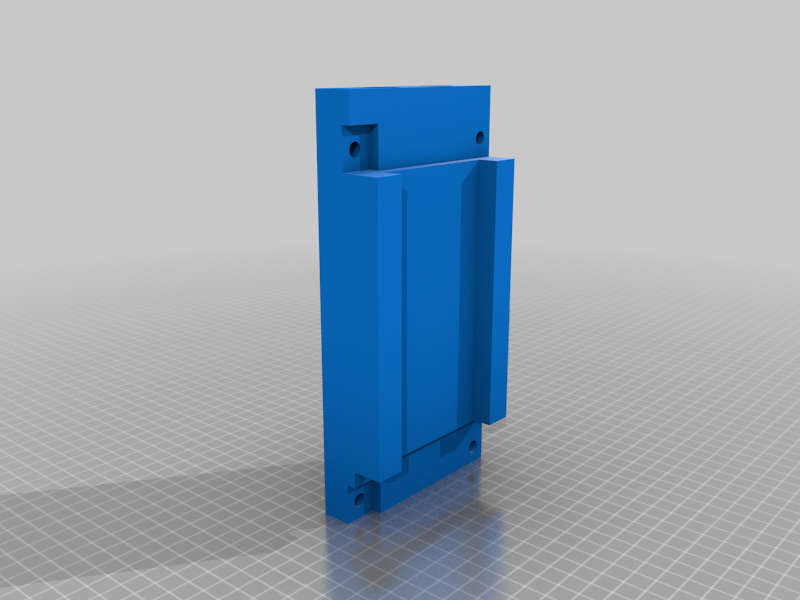

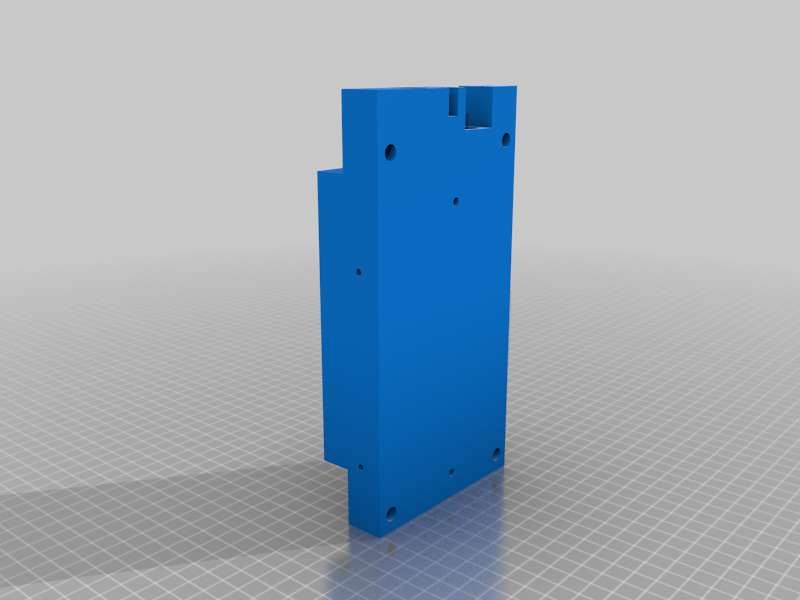

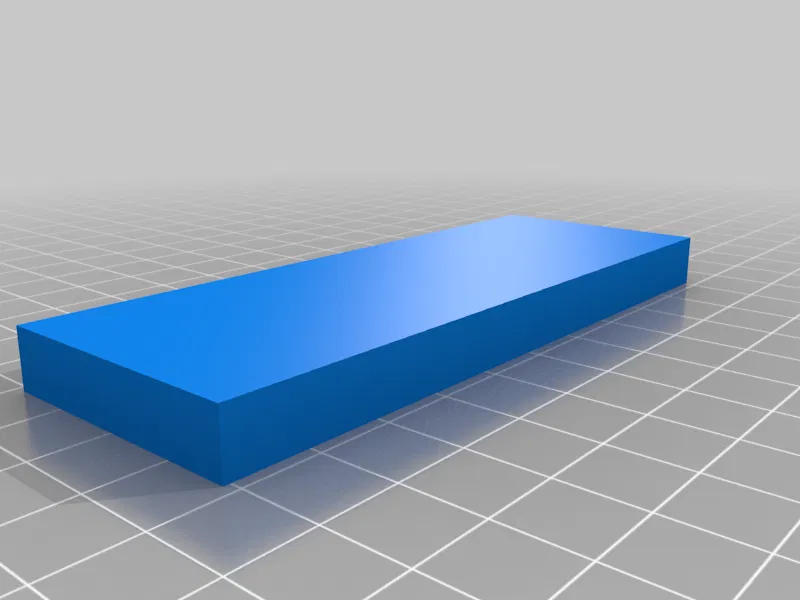

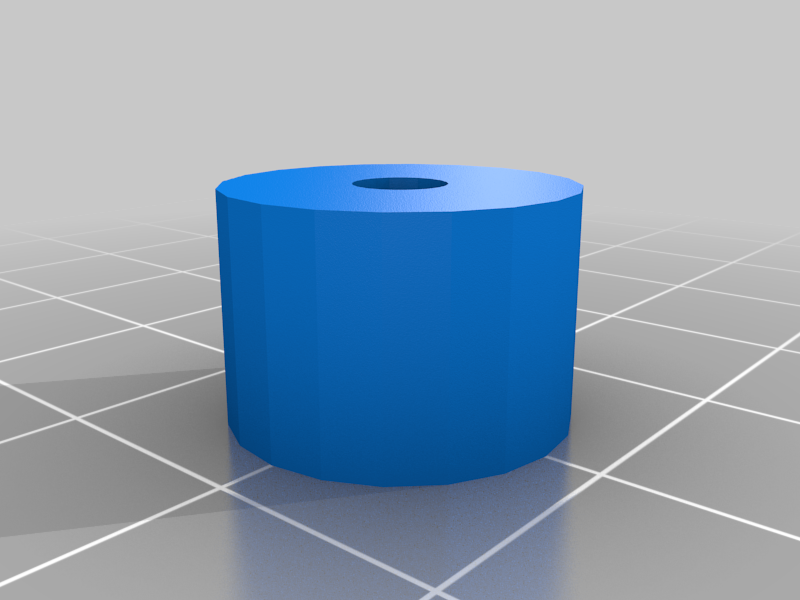

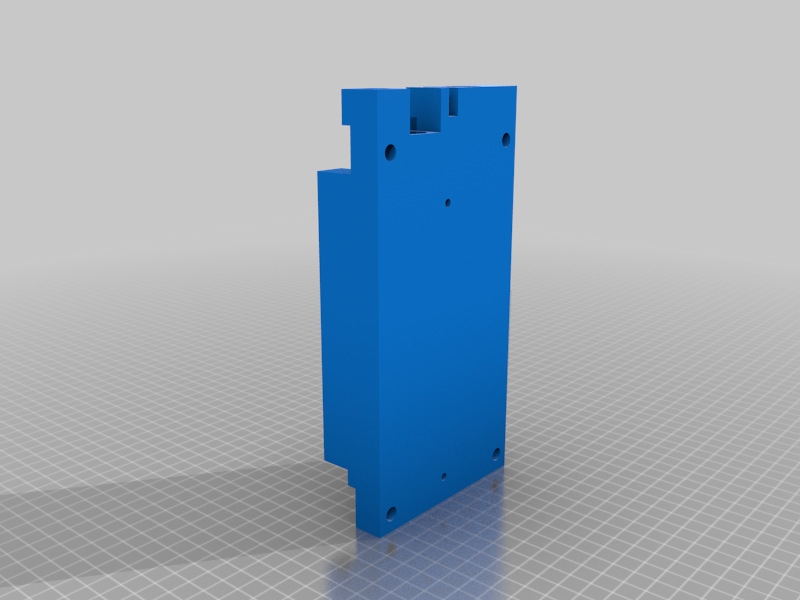

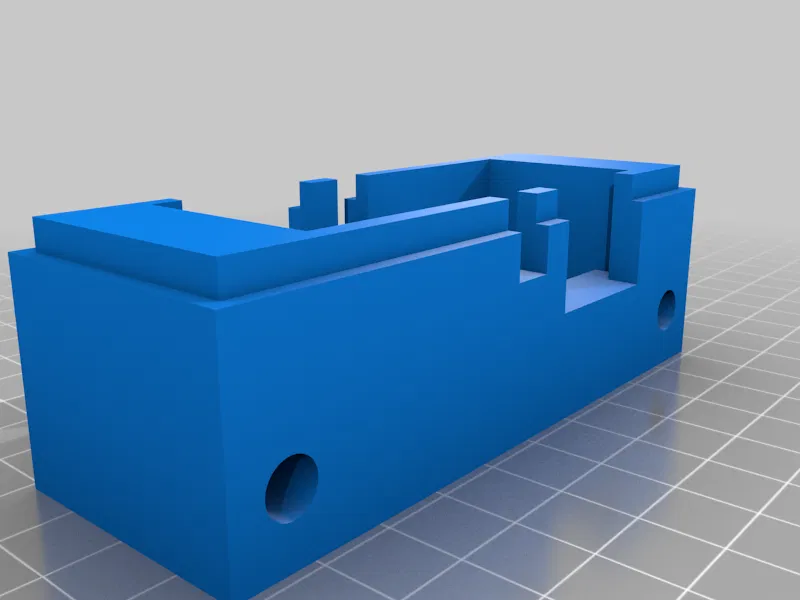

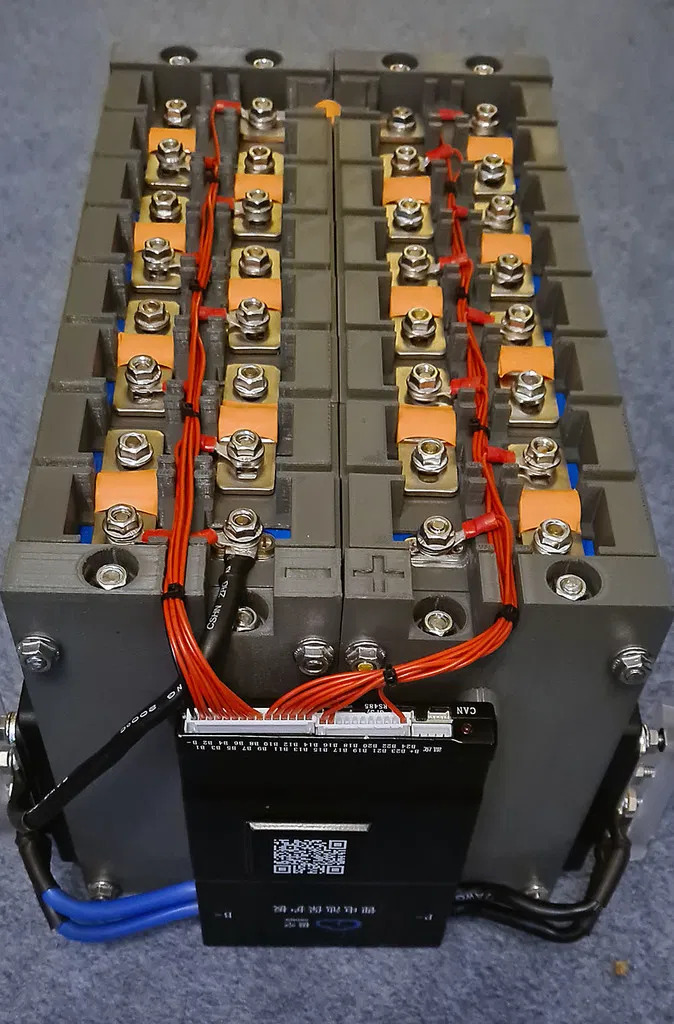

Các bộ phận Trước có lỗ phù hợp để gắn JK BMS - hãy nhớ in và sử dụng một số miếng đệm 15mm để đảm bảo đủ khoảng trống cho các đai ốc tai chuồn giữ các thanh ngang, nếu bạn đang gắn BMS theo cách này.

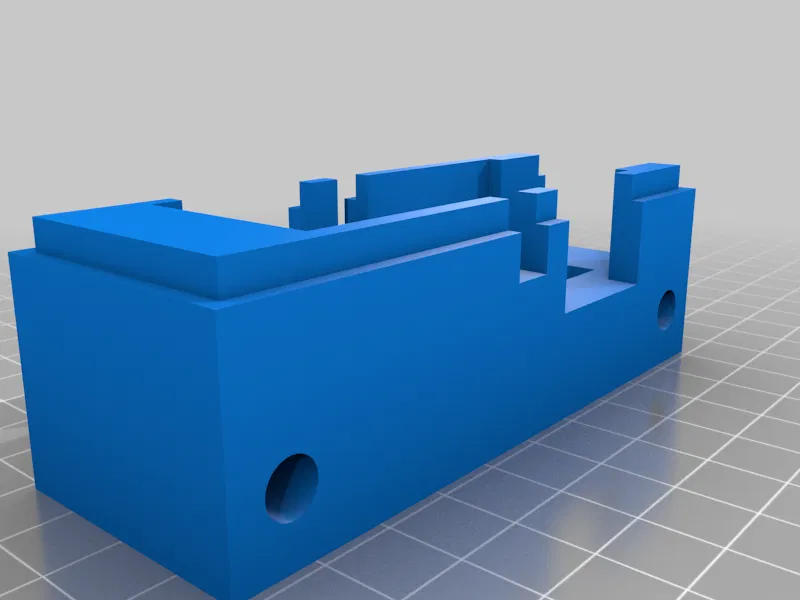

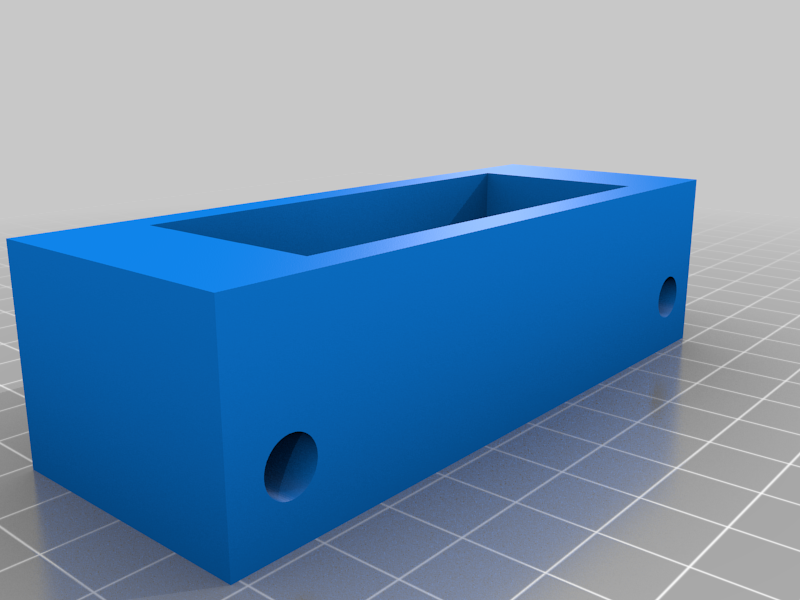

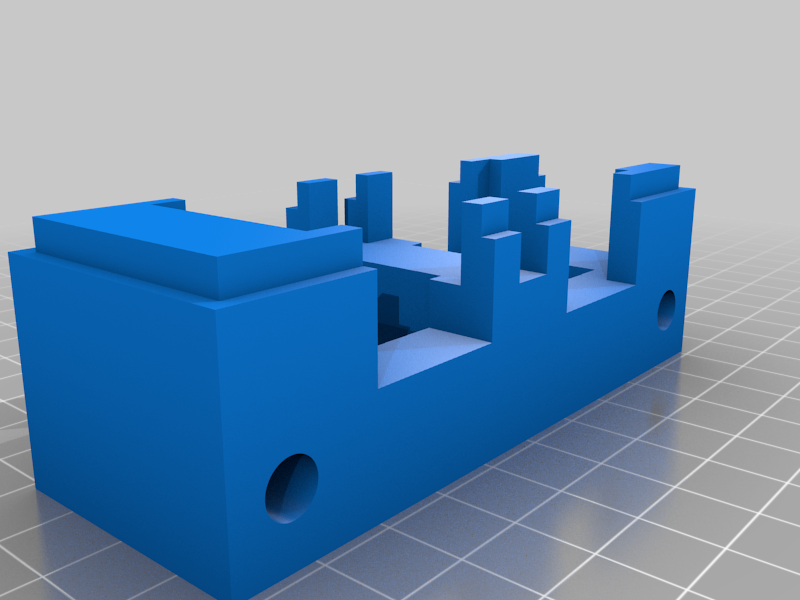

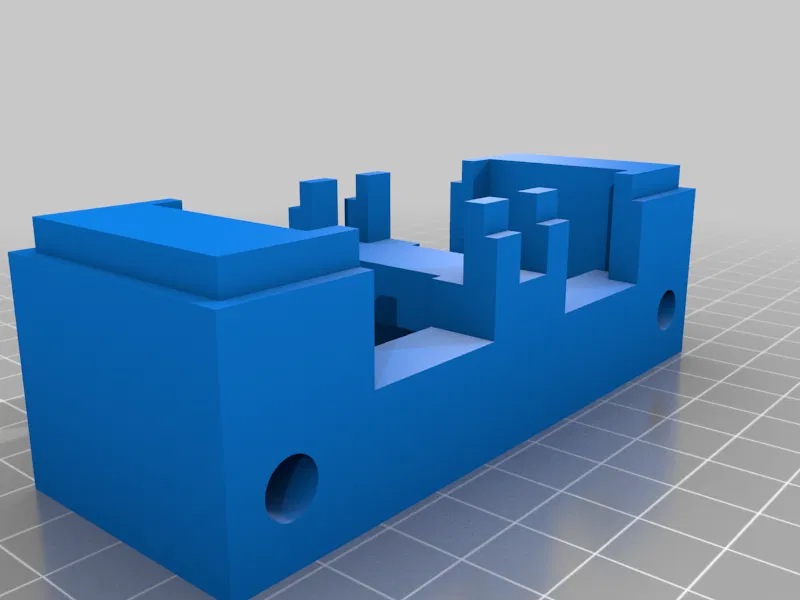

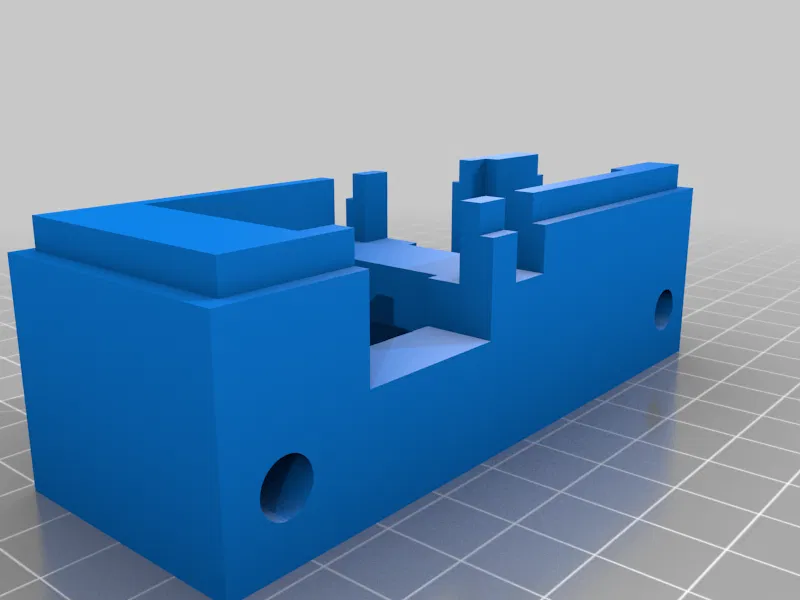

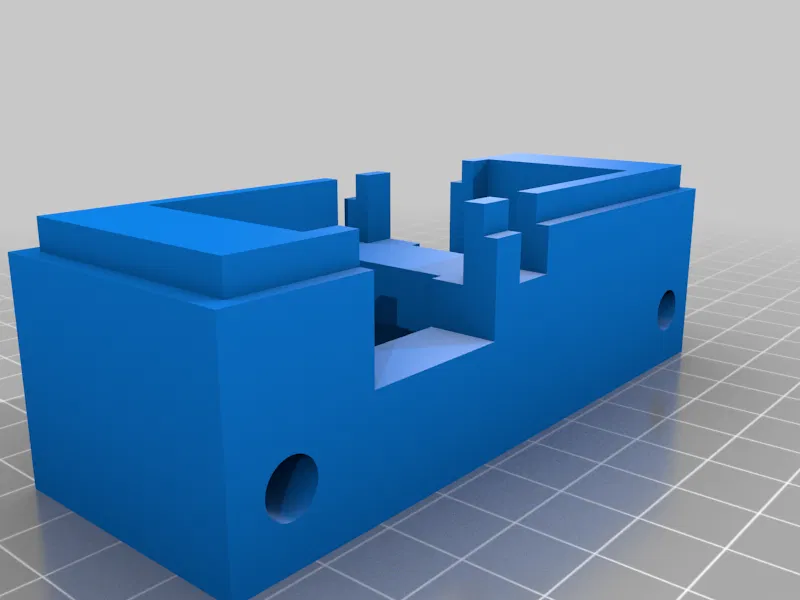

Có nhiều tùy chọn bộ phận Trên (Top part) để phù hợp với nhu cầu của bạn. Đây là những bộ phận duy nhất có thể cần in với support, tùy thuộc vào khả năng của máy in của bạn đối với các chi tiết nhô ra.

Khuyến nghị in các bộ phận Trước và Sau với infill 25% để tăng cường độ. Các bộ phận còn lại có thể dùng infill 15%.
