Module Pin EVE 304ah LiFePo4

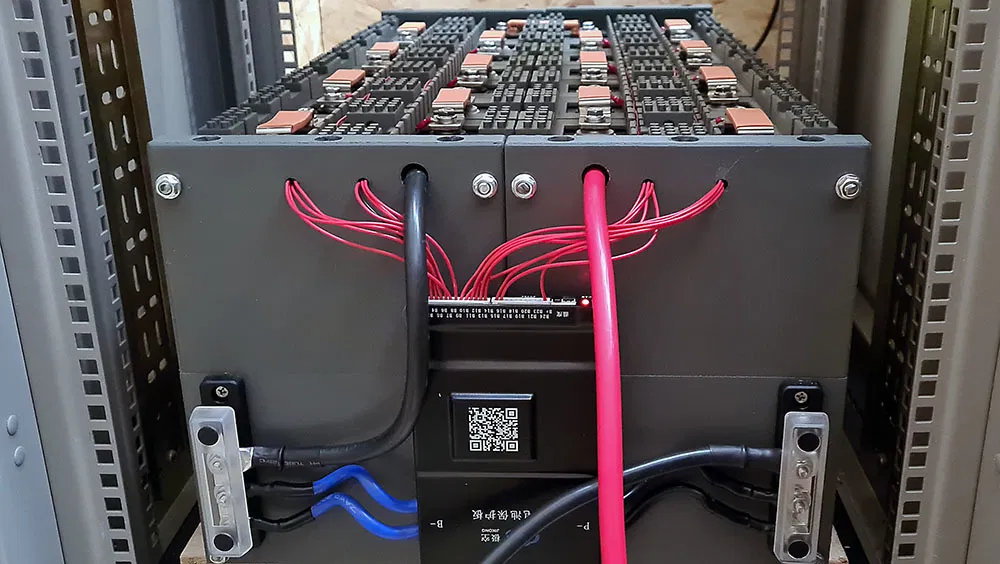

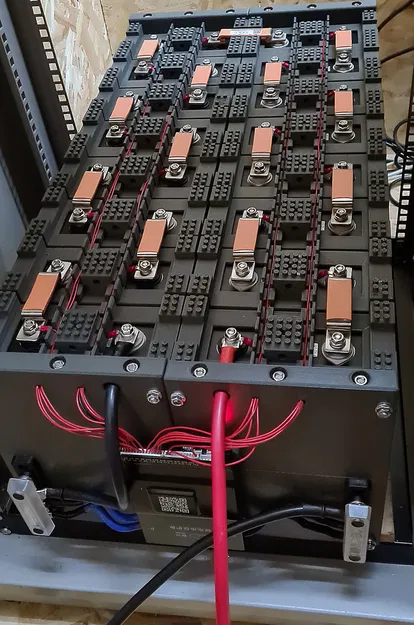

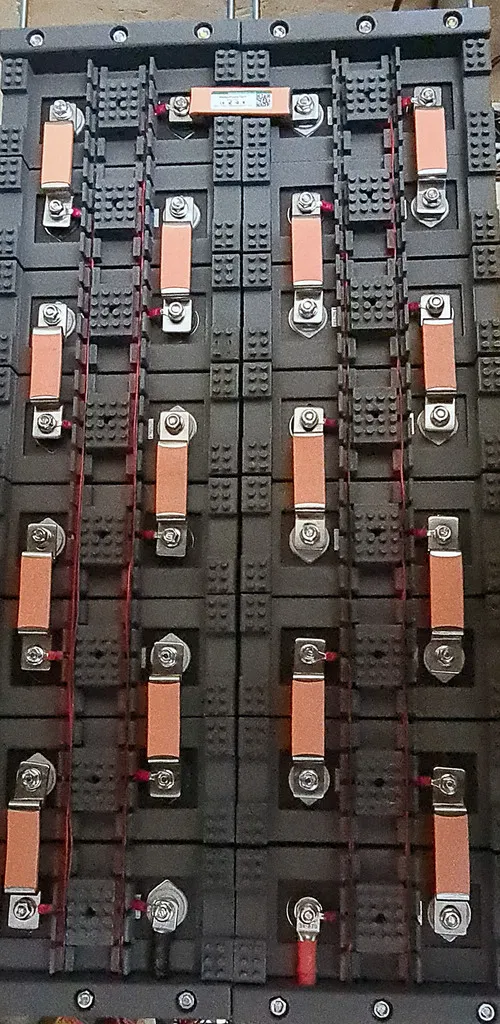

Pack pin module cho các cell pin EVE 304ah LiFePo4. Bản chỉnh sửa để vừa với các cell pin cao hơn, có ghi chú chi tiết về cách in và lắp ráp, bao gồm cả việc cắt các tấm lớn và sử dụng thanh ren M6 để tăng cường độ chắc chắn.
Mô tả
Chỉnh sửa lại để xài mấy cục pin của mình, mấy cục này cao hơn xíu. Đã bao gồm hết mọi bộ phận cho rõ ràng, nhưng mọi công lao thiết kế cái pack xịn sò này đều thuộc về tác giả gốc.
Cài đặt In
Thương hiệu máy in:
Rafts: Không
Supports: Có
Độ phân giải: 0.2
Infill: 15%
Nhựa in: Fibrelogy PLA Graphite
Ghi chú:

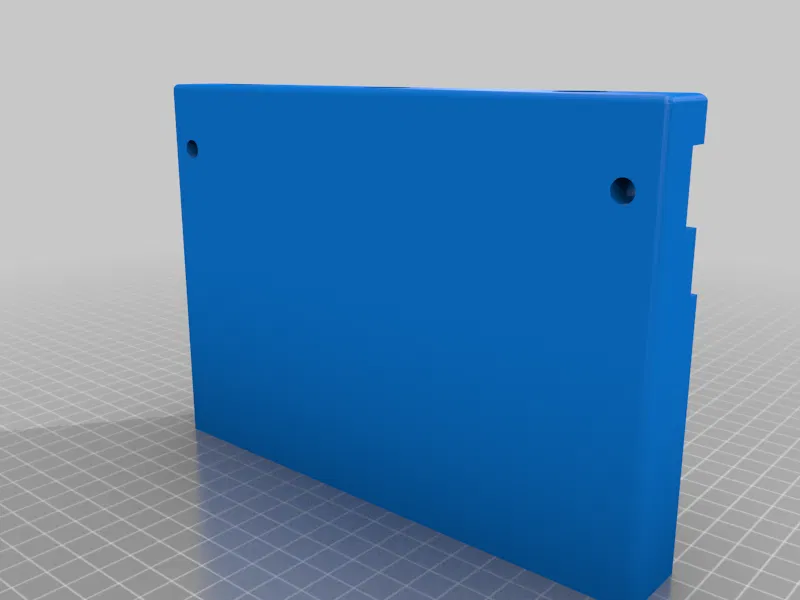

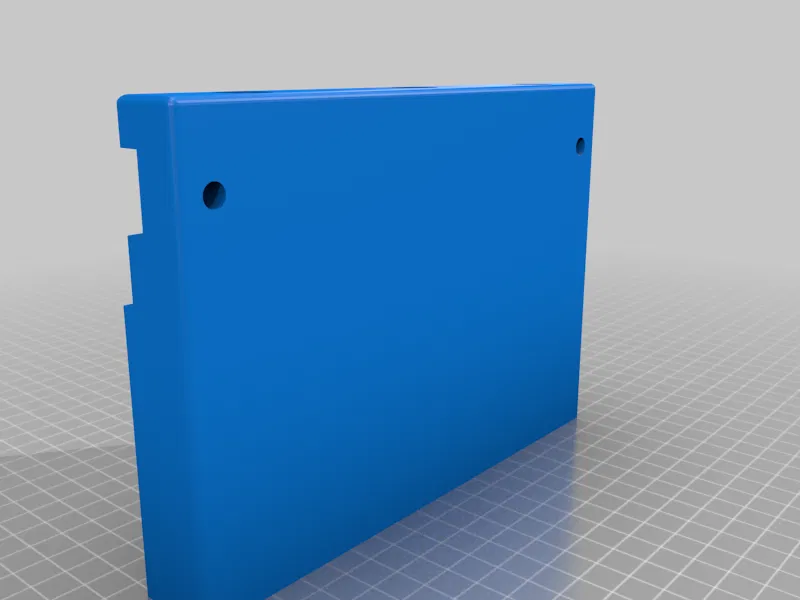

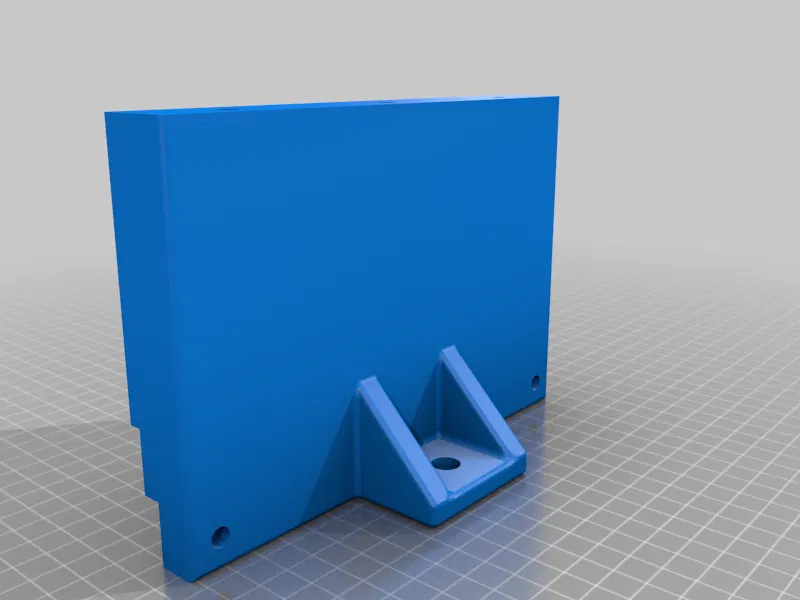

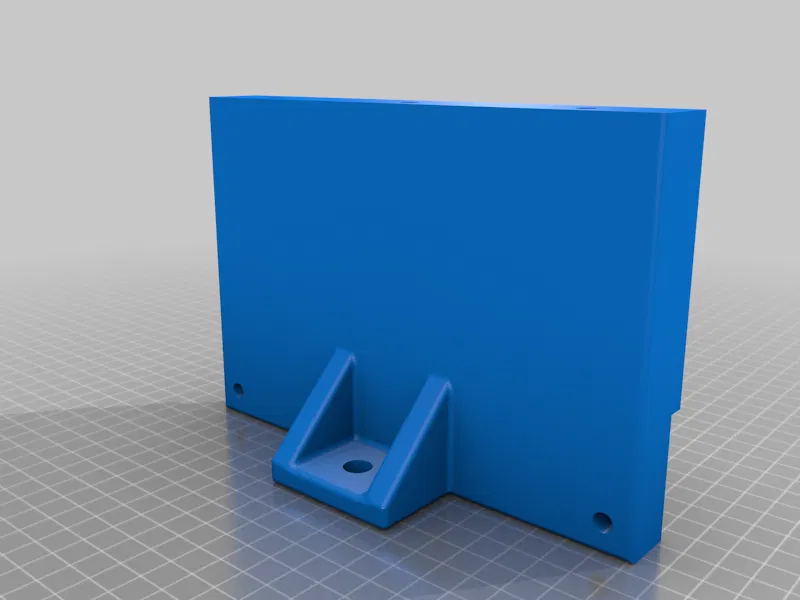

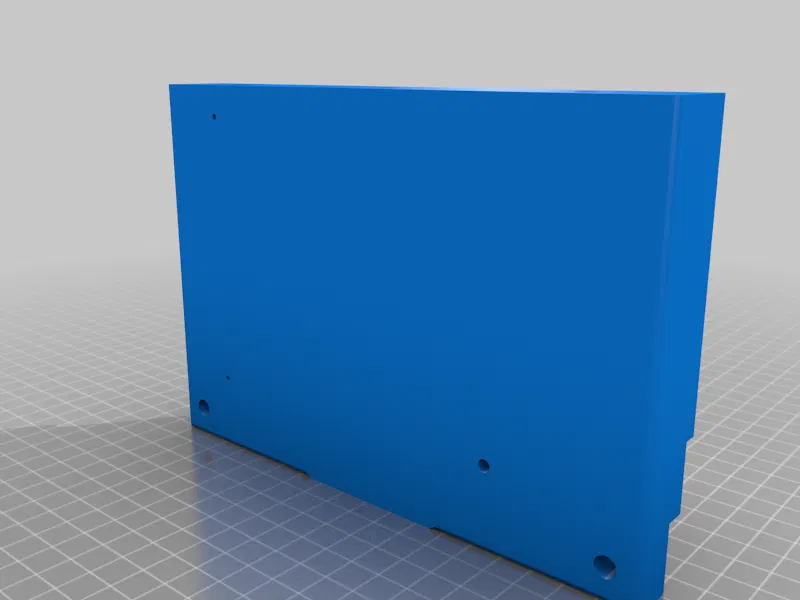

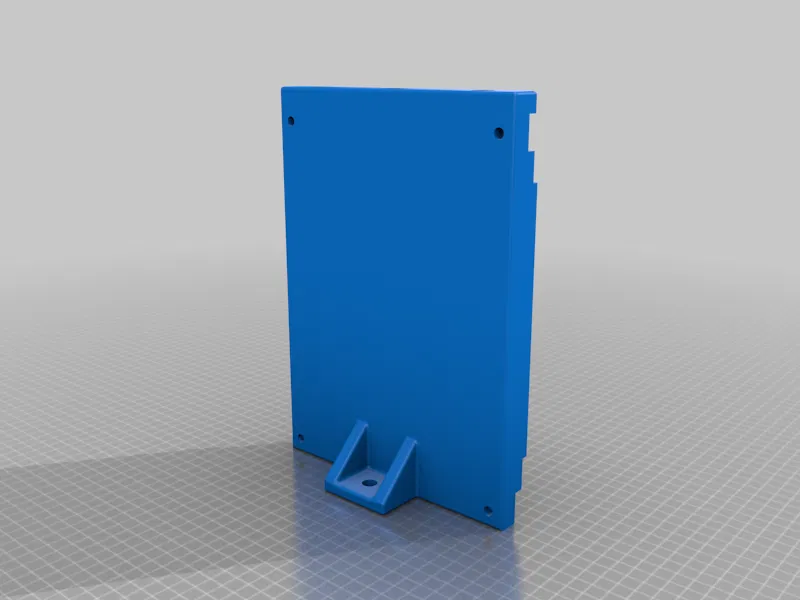

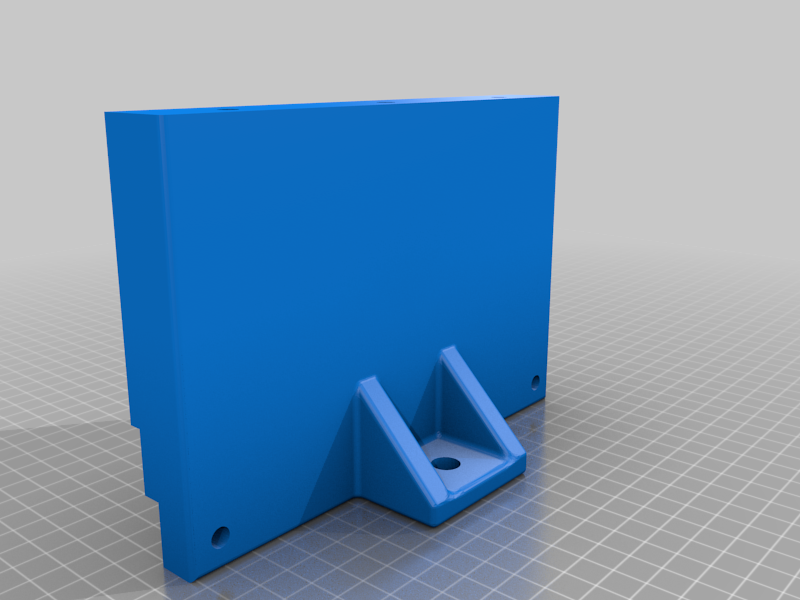

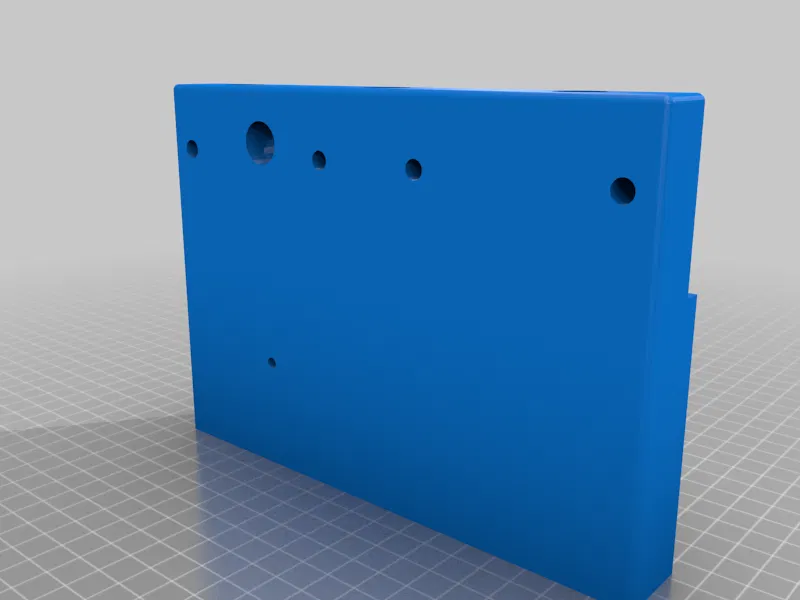

Cái tấm cuối ở mặt trước và mặt sau hơi bự quá so với mấy cái máy in của mình, nên mình cắt nó ra làm đôi luôn. Dùng thanh ren M6 với ốc để gắn các bộ phận lại và tạo thêm lực ép.

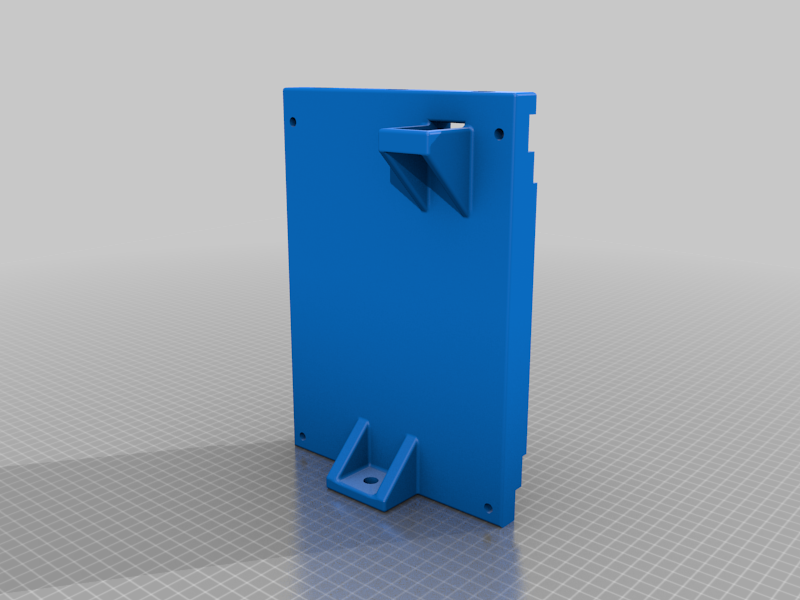

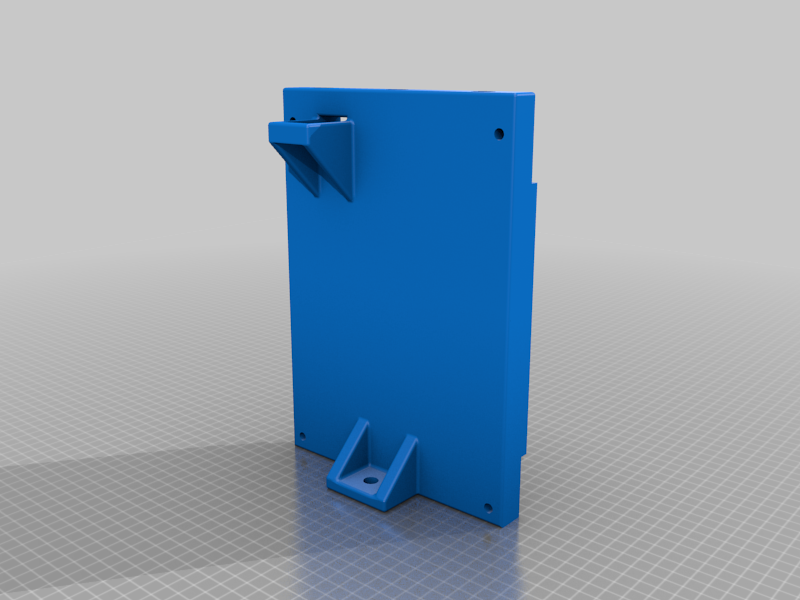

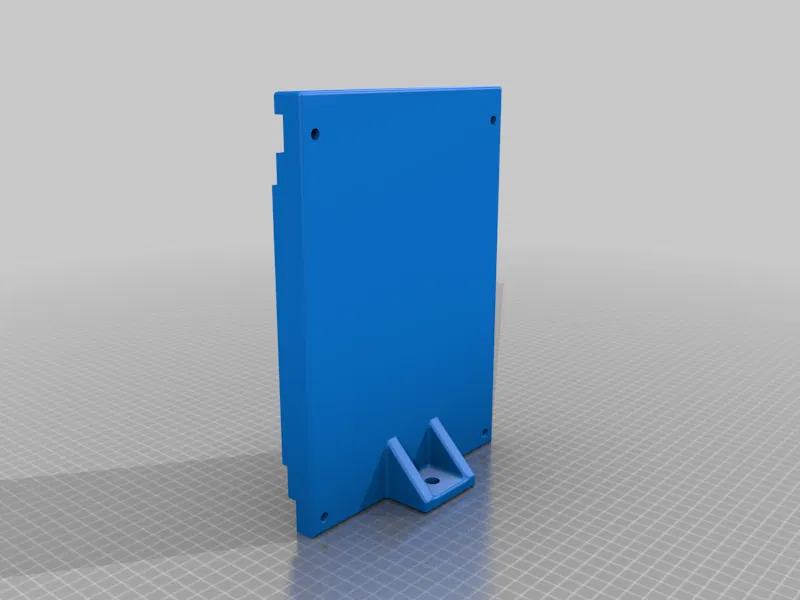

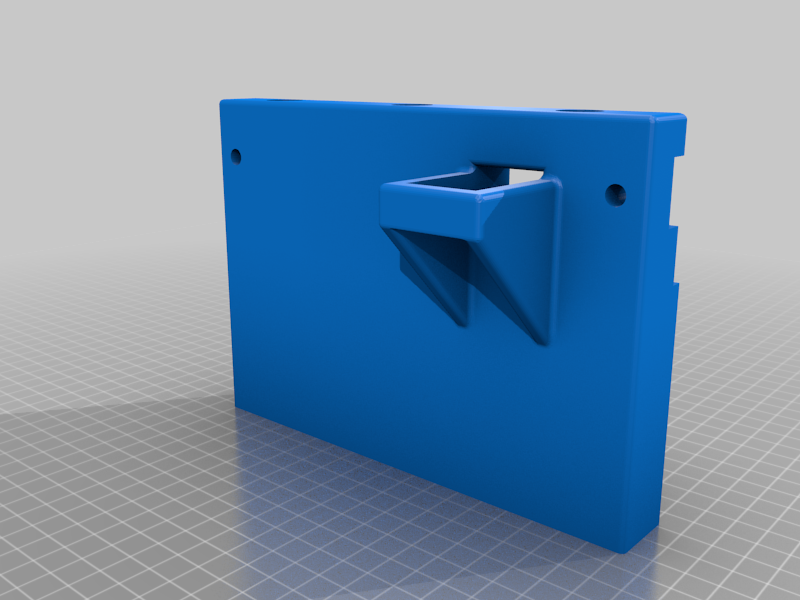

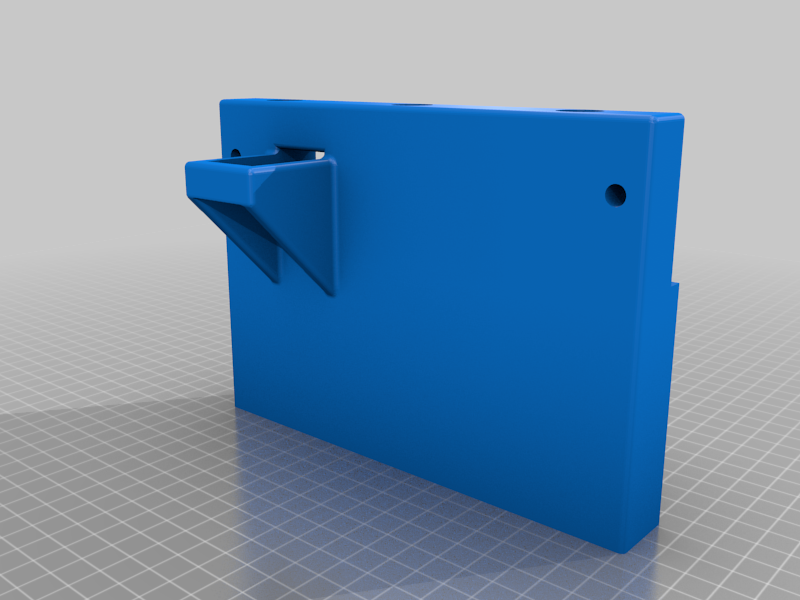

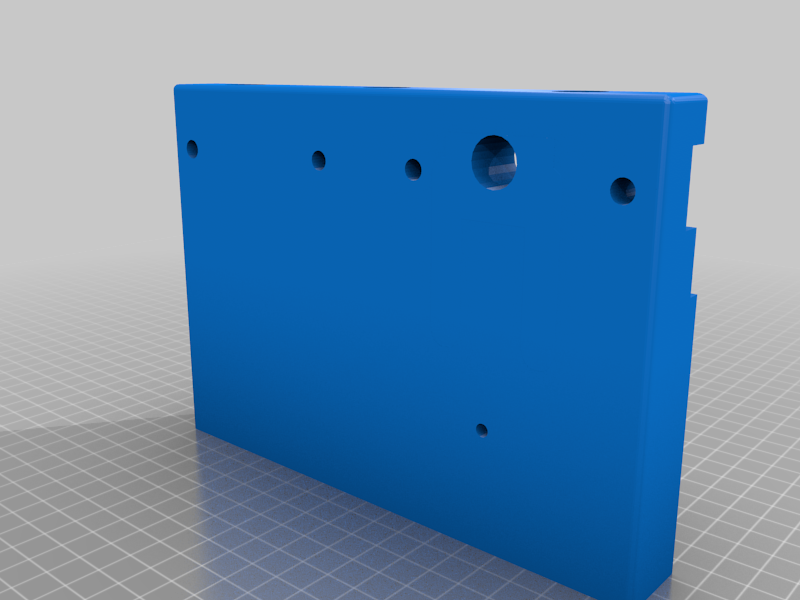

Bản cuối cùng mình xài là mấy bộ phận có tên BMS, loại này thì vừa với JK BMS, dùng ốc M3 dài 20mm và vòng đệm OD 5mm nếu bạn xài cái đệm dài 15mm.
