Cập nhật - Sidewinder X1 - Mount cho Biqu H2 Extruder

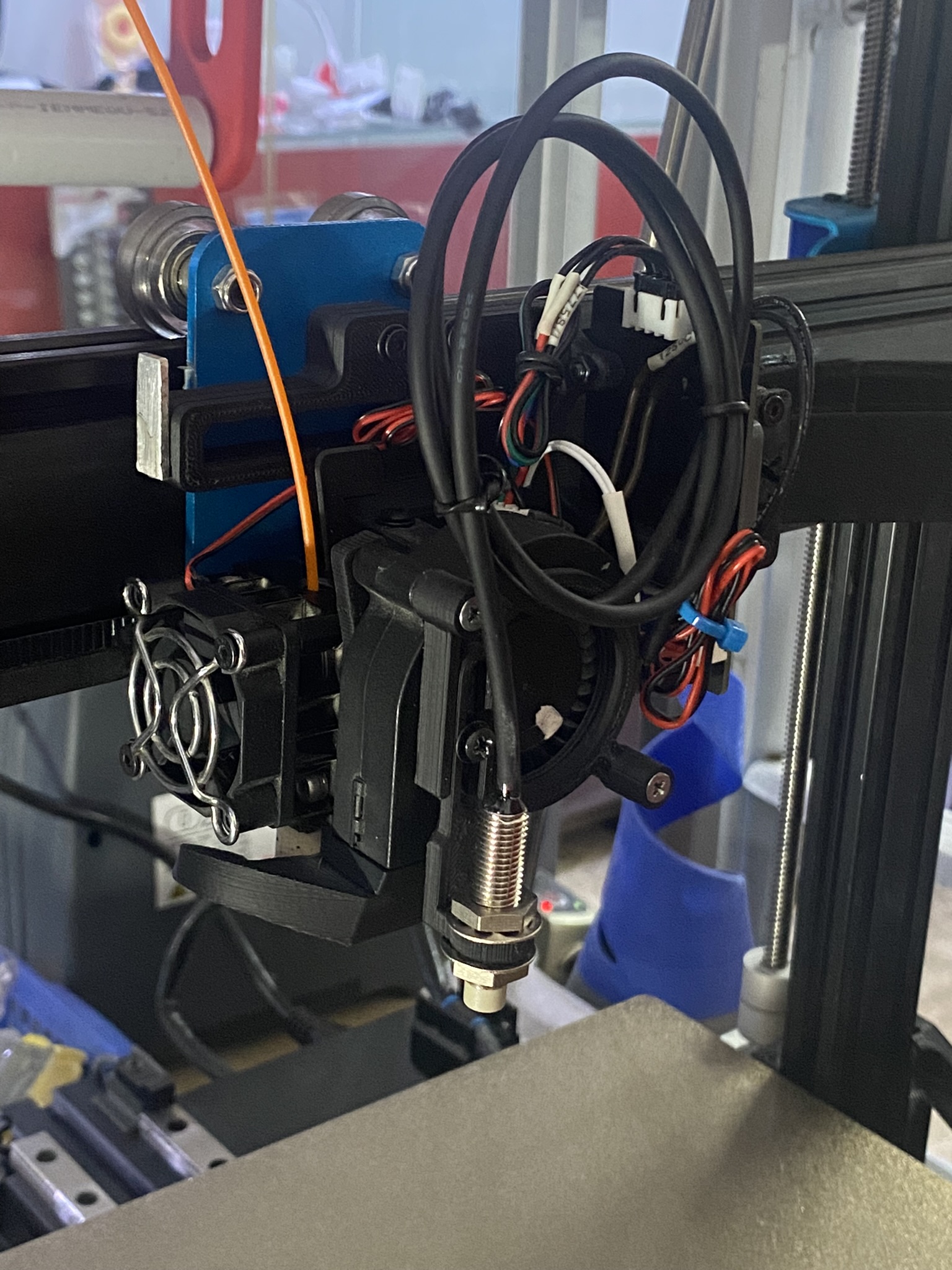

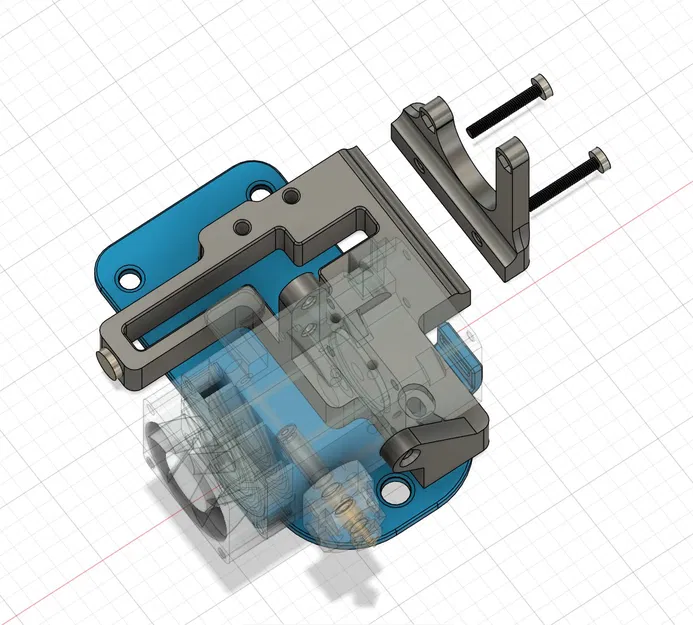

Hồi trước tui có thiết kế cái mount này cho extruder H2, do lúc đó cũng ít có lựa chọn. Nó nằm gọn trong, có hai cái gờ dẫn hướng để cái motor stepper nó tì vô. Thân extruder thì bắt bằng ba con ốc M3, hai con phía trên, một con phía dưới. Cái pát gắn bên hông giữ cái bo mạch zin bằng hai con ốc M3, luồn qua và bắt vào hai con tán ép ở phía đối diện. Bản thân cái pát bo mạch là một bộ phận riêng, được bắt vào thân chính bằng hai con ốc M3. Tui thiết kế kiểu này để có thể in nằm xuống, tránh bị yếu dọc theo các lớp in. Lắp ráp thì cũng khá đơn giản: gắn cái mount vô plate của carriage bằng ốc M3 (chú ý đừng để ốc thòi ra phía bên kia làm trầy thanh nhôm, nếu cần thì dùng ốc ngắn hơn), rồi gắn extruder vô và siết chặt, sau đó là gắn bo mạch. Cuối cùng là gắn cái quạt tản nhiệt (hiện tui đang xài cái này https://www.f3d.vn/3d-model/40914-fanduct-biqu-h2-cho-quat-5015-don-doi-heatblock-chuan-volcano ) cùng với probe nếu có (có vài tùy chọn để gắn),. Tui in bằng ESun ABS+, để có độ ổn định nhiệt đủ tốt trong trường hợp tui đóng cái máy in lại. Nếu anh em không đóng máy, thì dùng PETG/PCTG thường cũng được, chỉ cần nhớ canh chỉnh để nó đủ cứng, cho ít nhất vài mm mỗi bên. Tui không khuyến khích in bằng PLA, vì xài lâu có thể bị xìu, trừ khi anh em xài loại PLA pha nào đó thật cứng mà anh em chắc là nó chịu được nhiệt và tải trọng. Bên trái tui có thêm một cái lồi ra, nó nên bằng phẳng với plate của X carriage, cho phép dán nam châm hoặc miếng kim loại lên đó để kích hoạt endstop, vì nếu không thì cái quạt của extruder sẽ va chạm với motor stepper trục X trước khi plate chạm vào endstop và kích hoạt nó. Nói chung thì cái mount này khá cứng cáp và nó cải thiện cái khả năng bù trừ input shaping của tui, so với cái mount cũ.
