Kiểm tra độ cân bằng giường in Prusa MK4

Hiện tại, Prusa MK4 không hiển thị kết quả cân bằng giường, vì vậy ngay khi mở hộp, bạn không thể kiểm tra xem có cần tinh chỉnh nào không. Cân bằng giường tự động điều chỉnh theo những khuyết điểm trên bề mặt gia nhiệt, nhưng chúng sẽ phản ánh lên mô hình in.

Trong một số trường hợp, có thể là do hai động cơ Z không đồng bộ (trục X bị nghiêng), một kẹp vòng bi cần được siết chặt, một khớp nối mở rộng được lắp không đúng cách, hoặc có một số mảnh vụn dưới một trong số chúng. Cho đến khi việc hiển thị kết quả cân bằng giường được triển khai trong firmware, bài kiểm tra này có thể giúp bạn xác định những vấn đề như vậy.

Có 2 mô hình:

• 3x3 để kiểm tra 9 điểm giữ giường gắn với Y-carriage.
• 9x9 để tinh chỉnh nếu có một số mảnh vụn dưới tấm in.

Cách sử dụng

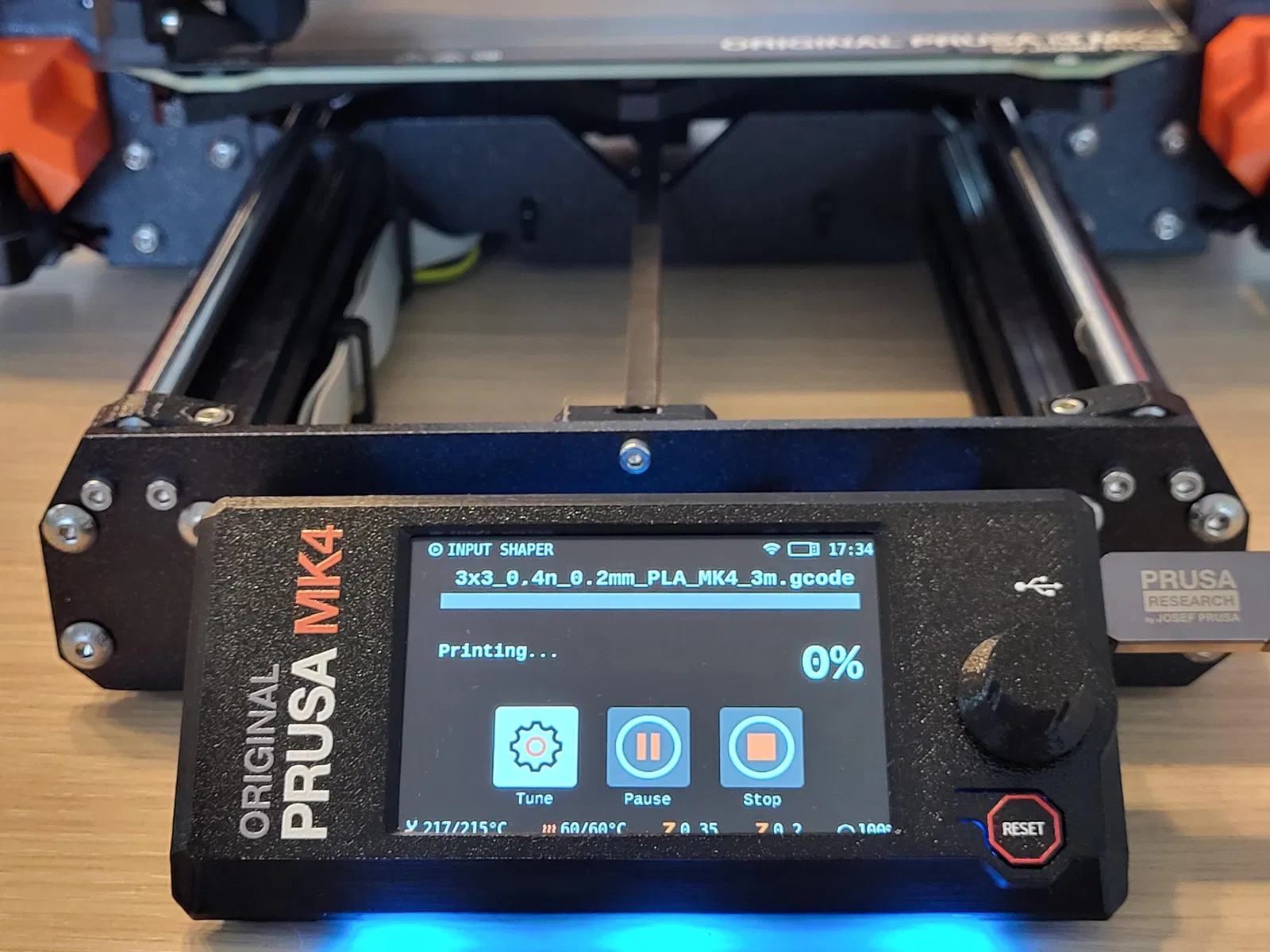

1. Đi tới máy in Cài đặt >> Giao diện người dùng >> Chân trang. Đối với 2 mục cuối cùng, thêm “Z” và “Z-height”. Mục đầu tiên hiển thị vị trí thực tế của đầu in, và “Z-height” hiển thị chiều cao lớp danh nghĩa.
2. Cắt một mô hình và in nó.
3. Ghi lại các giá trị “Z” được hiển thị tại các giao điểm của dòng. Những giá trị này sẽ nằm trong khoảng từ 0 đến 0.4. Tuy nhiên, mục tiêu là sự chênh lệch giữa giá trị tối đa và tối thiểu không được vượt quá 0.10 mm.

• Nếu tại một điểm nhất định giá trị cao hơn giá trị trung bình, giường tại điểm đó quá cao. Có thể có một số mảnh vụn dưới tấm in, dưới khớp nối mở rộng, hoặc ốc vít tại điểm đó chỉ cần được siết chặt.
• Nếu tại một điểm nhất định giá trị thấp hơn giá trị trung bình, điều đó có nghĩa là giường tại điểm đó quá thấp. Ốc vít giường tương ứng có thể bị siết quá chặt.
• Nếu giá trị tăng dần tuyến tính khi trục Y di chuyển, một trong các vòng bi giường có thể được lắp không đúng cách.
• Nếu giá trị tăng dần tuyến tính khi trục X di chuyển, động cơ trục Z có thể không đồng bộ. Chỉ cần dùng ngón tay của bạn xoay một trong các động cơ Z một lần và xem có cải thiện không. Nếu nó trở nên tệ hơn, hãy thử 2 lần theo hướng ngược lại.

Để căn chỉnh mặt bàn, bạn có thể sử dụng một bộ miếng đệm có đường kính trong 3mm, và đường kính ngoài từ 6 đến 8mm, với độ dày 0.1, 0.2 và 0.3mm. Các miếng đệm nên được đặt giữa mặt bàn nhiệt và các khớp mở rộng. Bạn có thể sử dụng miếng đệm hộp số airsoft, chẳng hạn như Bộ miếng đệm G&G.

LƯU Ý: Bạn có thể giảm tốc độ in xuống 50% hoặc thấp hơn, để có đủ thời gian quan sát và ghi chú các giá trị.
