Hộp Parametric - SolidWorks

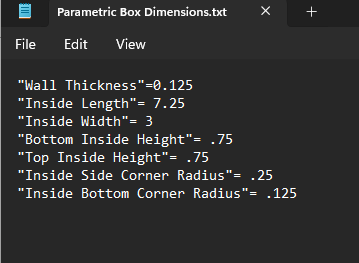

Tui cần một cái hộp có tham số cho dự án khác nhưng mấy cái tui tìm được đều không xài SolidWorks, trừ một cái mà thực ra không có tham số và có vẻ không hoạt động được. Cái này thì đúng là có tham số thiệt. Bạn chỉ cần chỉnh sửa cái file "Parametric Box Dimensions.txt" với kích thước bạn cần, lưu lại, rồi build lại cái assembly là nó tự động chỉnh theo kích thước bạn chọn. Hầu hết các kích thước đều không bị cố định, tất cả đều liên kết với kích thước trong file TXT.

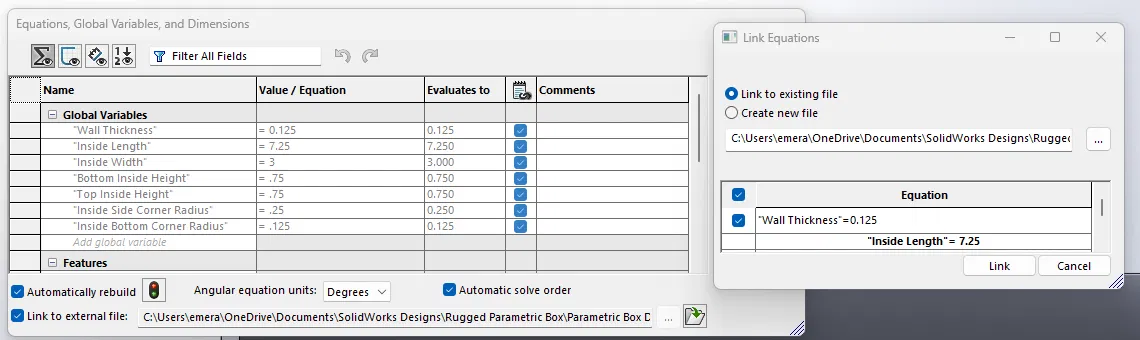

Tiếc là sau khi tải về, bạn phải mở từng file part, chuột phải vào Equations trong Feature Tree, quản lý equations và liên kết lại với vị trí hiện tại của file "Parametric Box Dimensions.txt". Nhấp vào dấu … kế bên ô chọn Link to External File. Nếu bạn biết cách nào hay hơn thì cho tui biết nha! Nếu tui tìm được cách nào tốt hơn, tui sẽ cập nhật lại file.

**Cập nhật 29-12-23: Tui có thêm file .zip mà tui dùng Pack and Go để tạo. Nó "nên" đặt lại liên kết tới vị trí đã giải nén khi bạn giải nén nó.

Dựa trên /3d-model/hop-cong-cu-mien-phi-danh-cho-nguoi-dung-viet-nam nhưng vẽ lại hoàn toàn từ đầu.
