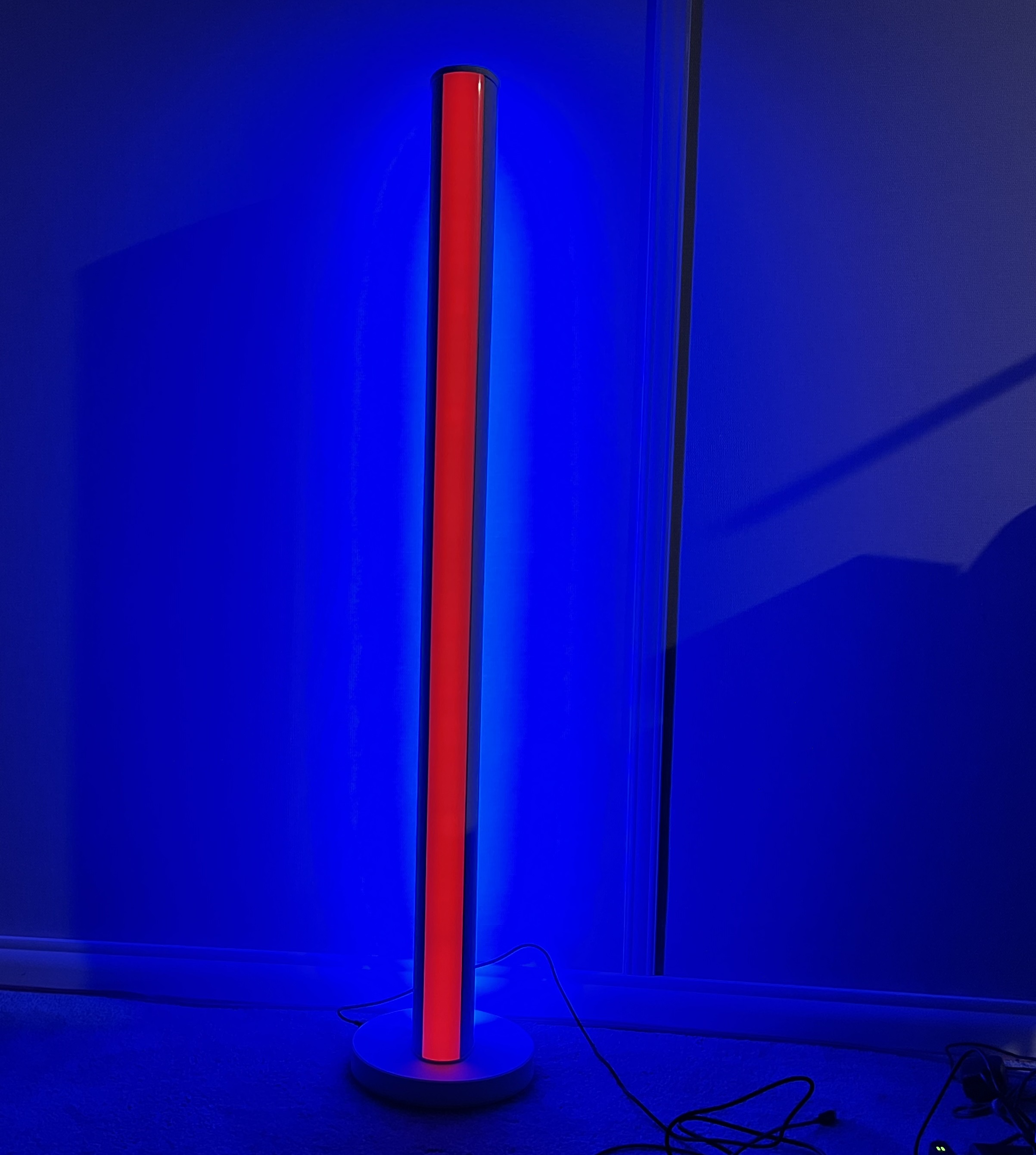

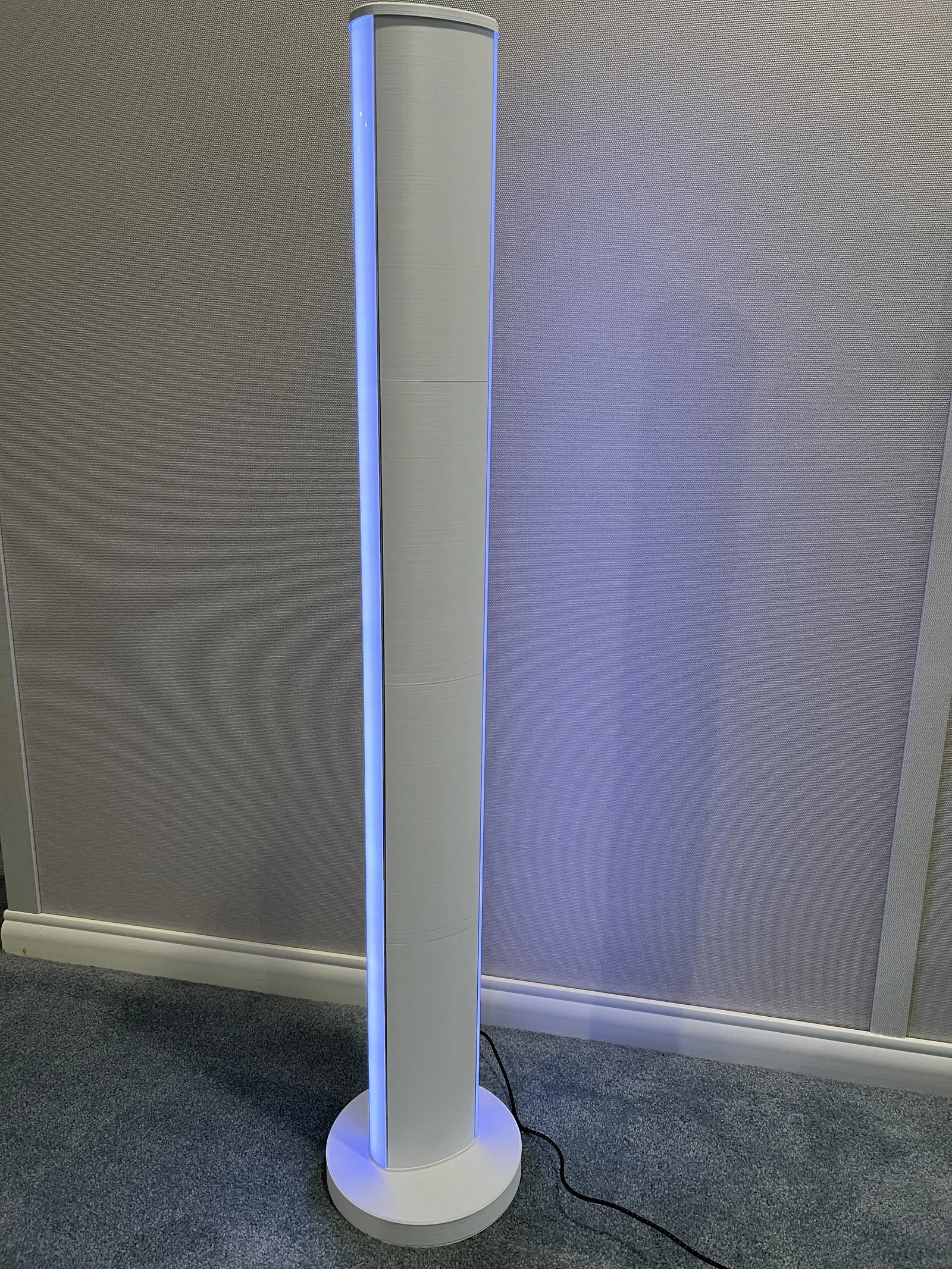

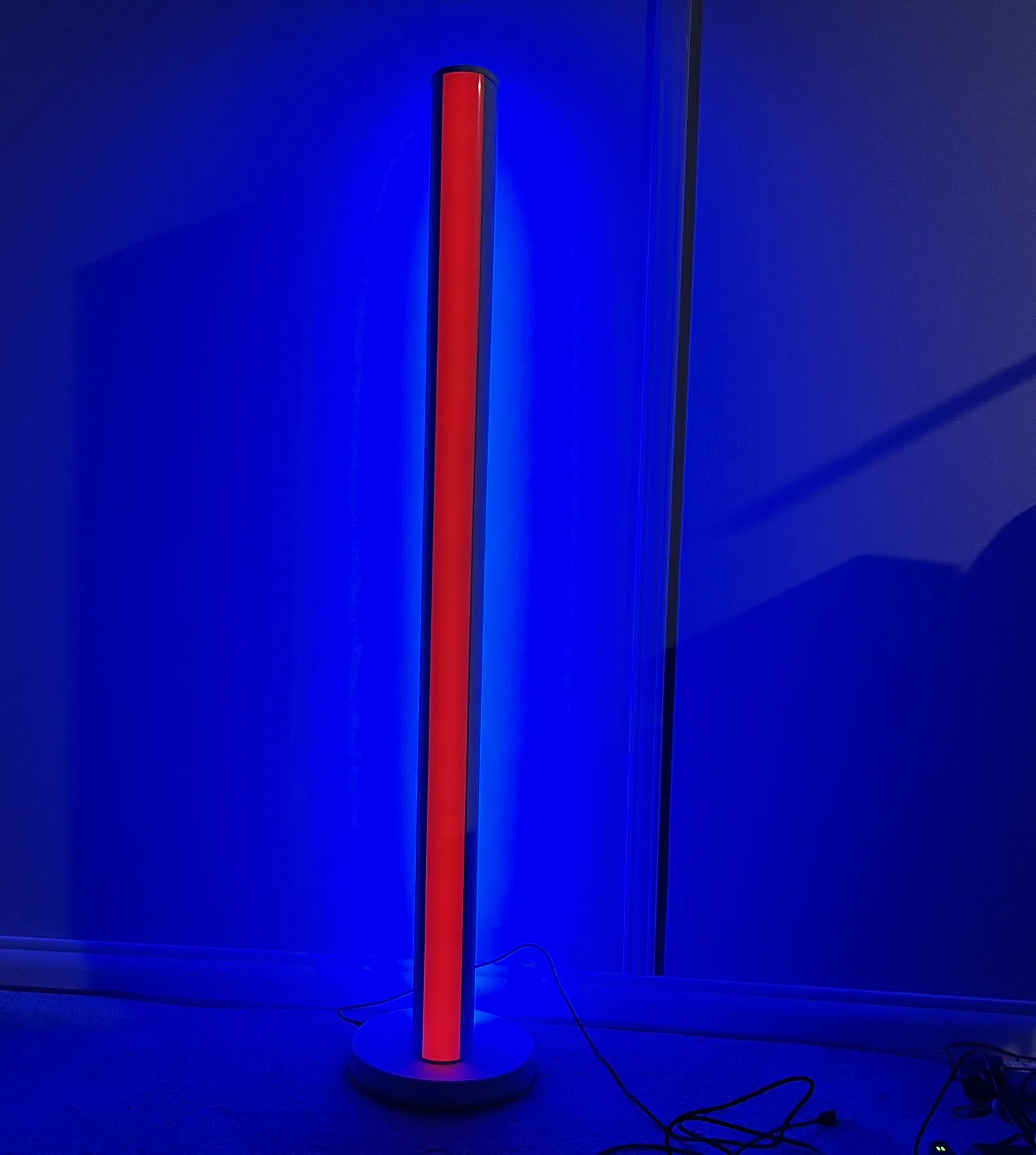

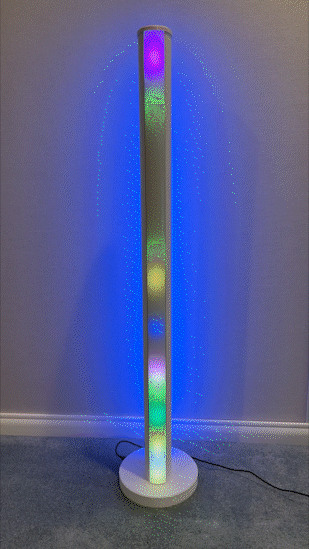

Đèn Trang Trí Điều Khiển Bằng WLED

Đèn này chạy hoàn toàn bằng điện áp 5v từ ESP32. Vì vậy, nó chỉ cần một cáp USB duy nhất để cấp nguồn cho toàn bộ thiết bị. Mình nghĩ bạn có thể không cần dùng nguồn phụ vì số lượng đèn LED không quá nhiều. Có thể lắp hai dải đèn LED vào các rãnh nếu bạn muốn ánh sáng thật sự sáng. Nhưng ngay cả như vậy, mình tin rằng nó vẫn dưới giới hạn cần thiết cho một nguồn điện riêng biệt.

WLED tích hợp tốt với Home Assistant / Haas.io, và đó là những gì mình đang sử dụng.

Như bạn có thể thấy từ danh sách vật liệu (BOM) dưới đây và lượng filament cần dùng (~1.4 kg), chi phí cho dự án này có thể khá cao. Vì vậy, nó chỉ thực sự hiệu quả về chi phí nếu bạn dự định làm nhiều hơn một chiếc đèn như thế này hoặc có mục đích sử dụng khác cho các bộ phận còn lại. Nếu không, bạn có thể cân nhắc mua một trong số những chiếc đèn đã được làm sẵn trên thị trường. Mình muốn có đèn ở cả hai mặt, đó là lý do tại sao mình tự thiết kế. Tuy nhiên, mình chắc chắn rằng nếu bạn có máy in tốt hơn mình (Ender 3 Max), bạn có thể in nhanh hơn nhiều so với các tệp g-code của mình.

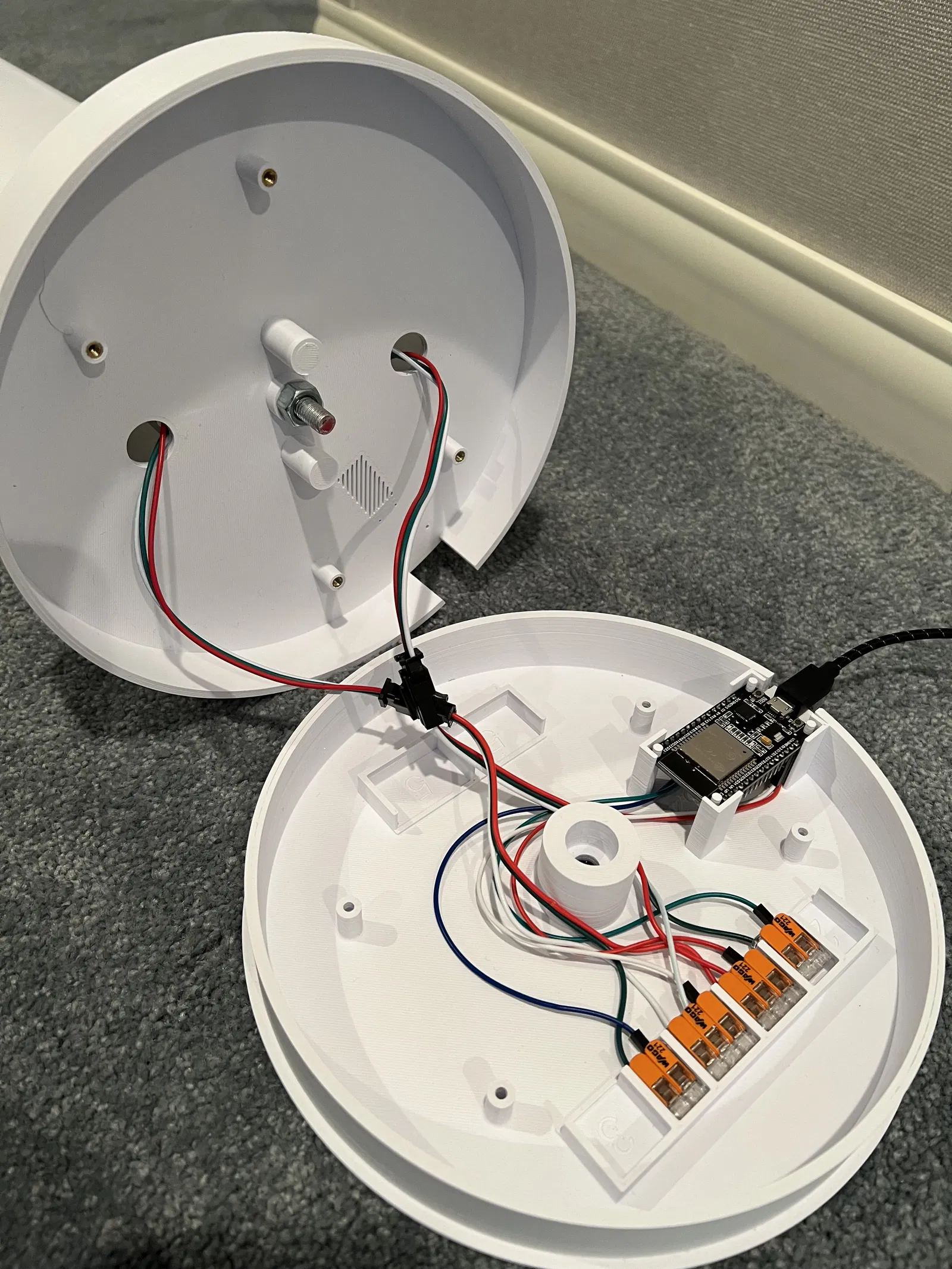

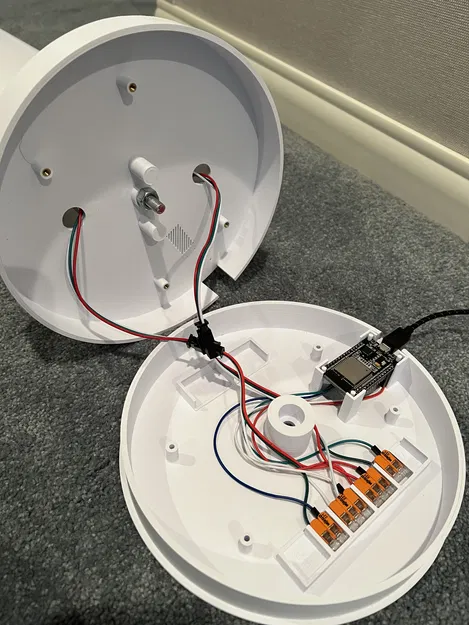

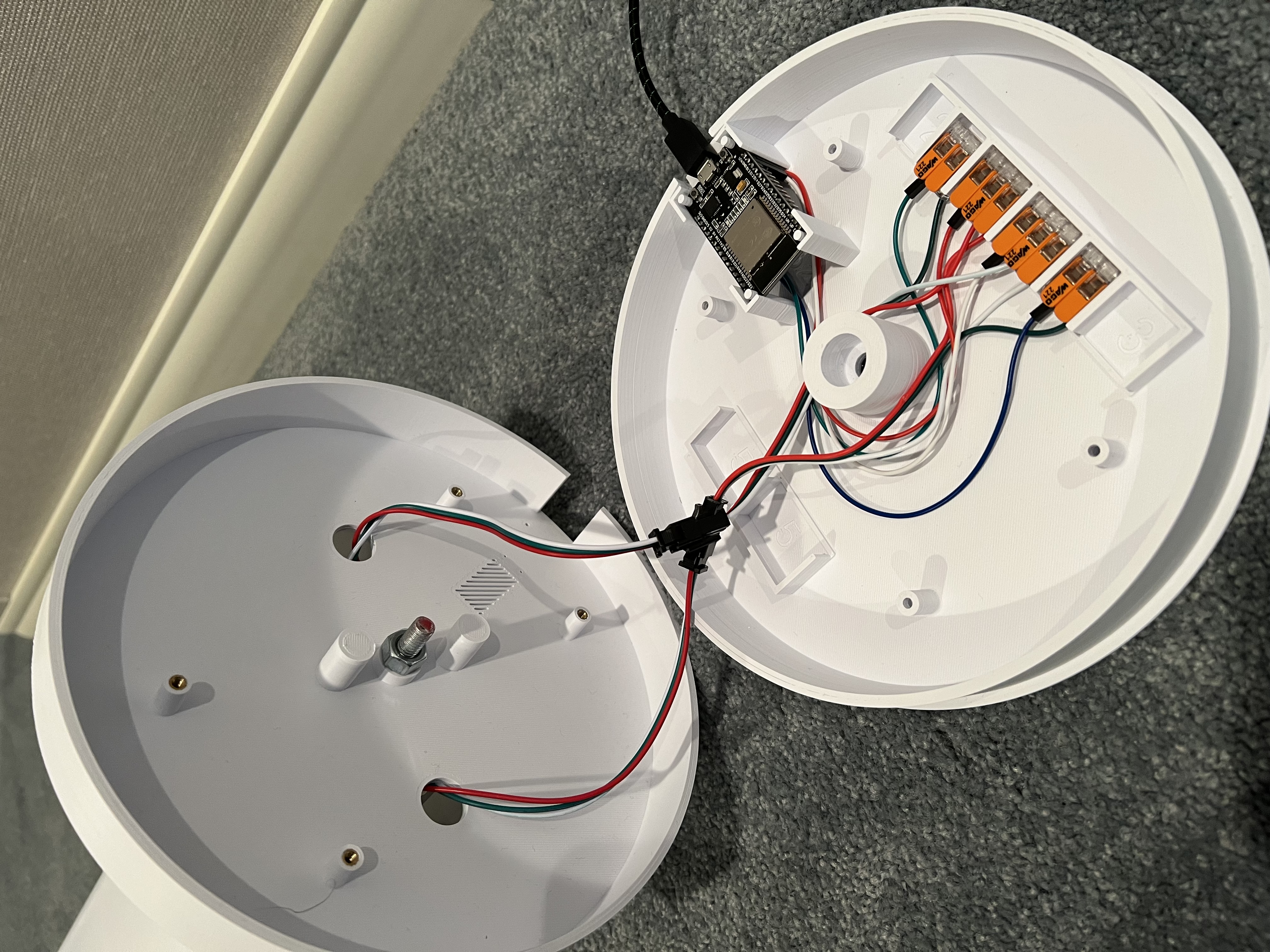

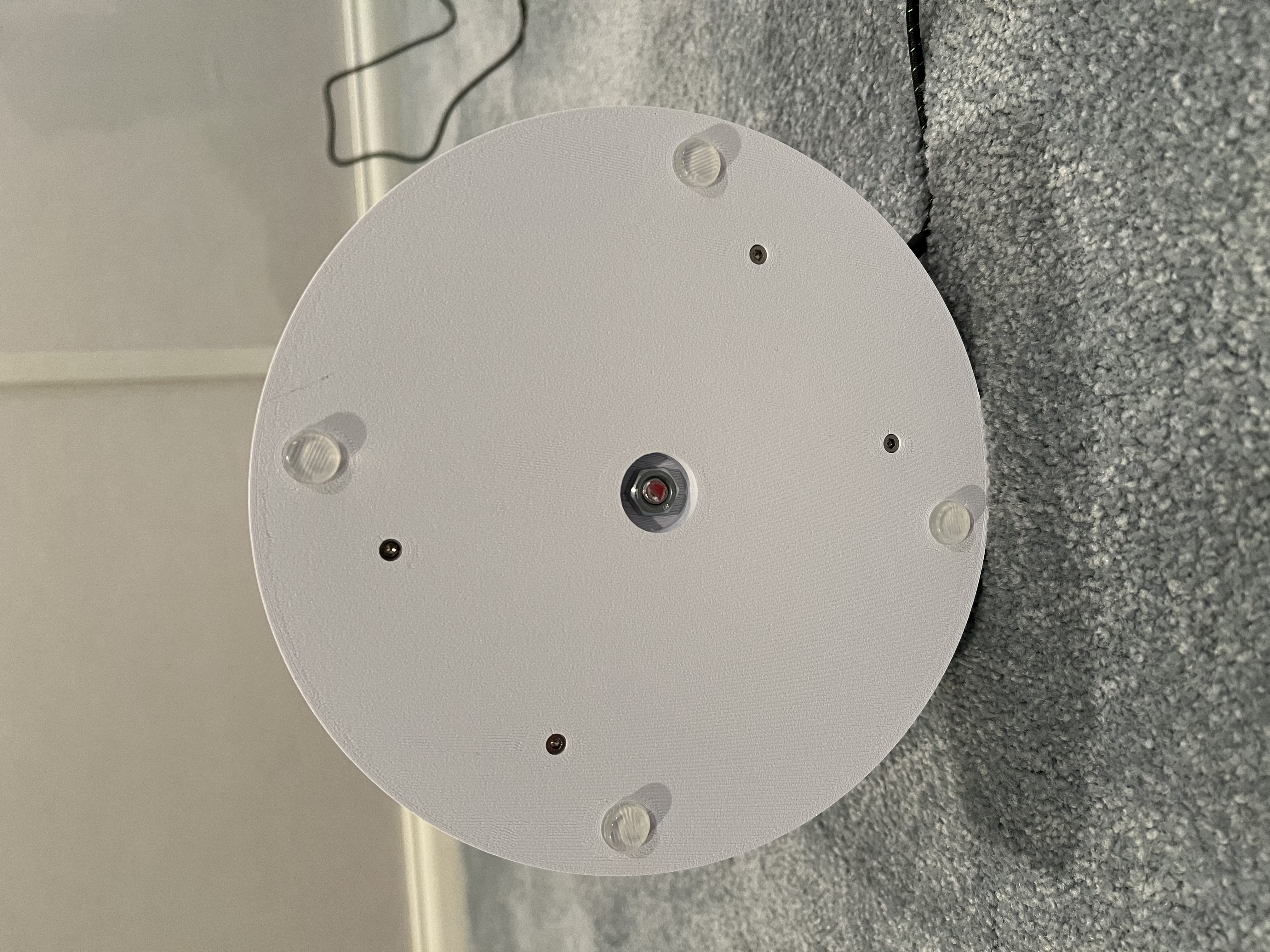

Một số bộ phận dưới đây là tùy chọn, nhưng cần thiết nếu bạn muốn hoàn thành toàn bộ dự án mà không cần hàn. Nếu bạn có thể hàn, cứ thoải mái bỏ qua các bộ phận đó nếu muốn. Tuy nhiên, mình thấy các kẹp đòn bẩy WAGO và các đầu nối JST mang lại sự linh hoạt và đơn giản hóa quá trình lắp ráp. Xin lưu ý rằng nếu bạn sử dụng các đầu nối dải LED không cần hàn, bạn sẽ hy sinh không gian cho 1 đèn LED trên mỗi dải. Vì vậy, bạn sẽ chỉ có 59 trên mỗi dải thay vì 60.

Cài đặt in khuyến nghị -

• 4 lớp tường (walls)
• Đầu phun .4 mm
• Chiều cao lớp .20 mm
• Lòng khuôn (Infill)
  • 5 - 10% lòng khuôn cho các phân đoạn thẳng đứng
  • 20% lòng khuôn cho các bộ phận còn lại

Bạn cần in:

• 3x Phân đoạn 2+ (Segment 2+)
• 1x Phân đoạn 1 (Segment 1)
• 1x Đế (Base)
• 1x Nắp trên (Lid)
• 1x Nắp đáy (Bottom Cap)
• 1x Nắp đỉnh (Top Cap)
• 8x Chốt (Peg)

Danh sách vật liệu (Bill of Materials):

• Kênh đèn LED nhôm: https://a.co/d/azITbaa
• (Tùy chọn) Kẹp đòn bẩy WAGO 221: https://a.co/d/fgNdAd4
• (Tùy chọn) Đầu nối dải LED không cần hàn (3 chân, 10mm): https://a.co/d/dOEmhNG
• (Tùy chọn) Đầu nối JST SM 3 Pin: https://a.co/d/eQjhOkj
• Dải đèn LED WS2812B RGB 5050SMD riêng lẻ 16.4FT 60Pixels/m: https://a.co/d/7ipqstG
• 6x Vòng đệm ren nhiệt M3: https://a.co/d/dUBcsjs
• Bu lông đầu ổ cắm lục giác M3: 4x 20mm, 2x 10mm
• ESP-WROOM-32 ESP32: https://a.co/d/3wqpCRZ
• Thanh ren 5/16-in đường kính x 3-ft dài: https://www.lowes.com/pd/Hillman-5-16-in-dia-x-3-ft-L-Coarse-Steel-Threaded-Rod/3129281
• 3x Đai ốc lục giác thép mạ kẽm 5/16-in x 18: https://www.lowes.com/pd/Hillman-5-16-in-x-18-Zinc-Plated-Steel-Hex-Nut/3058549
• Dây nhảy breadboard Dupont
