Giá đỡ tường cho máy tính bảng với sạc Magsafe

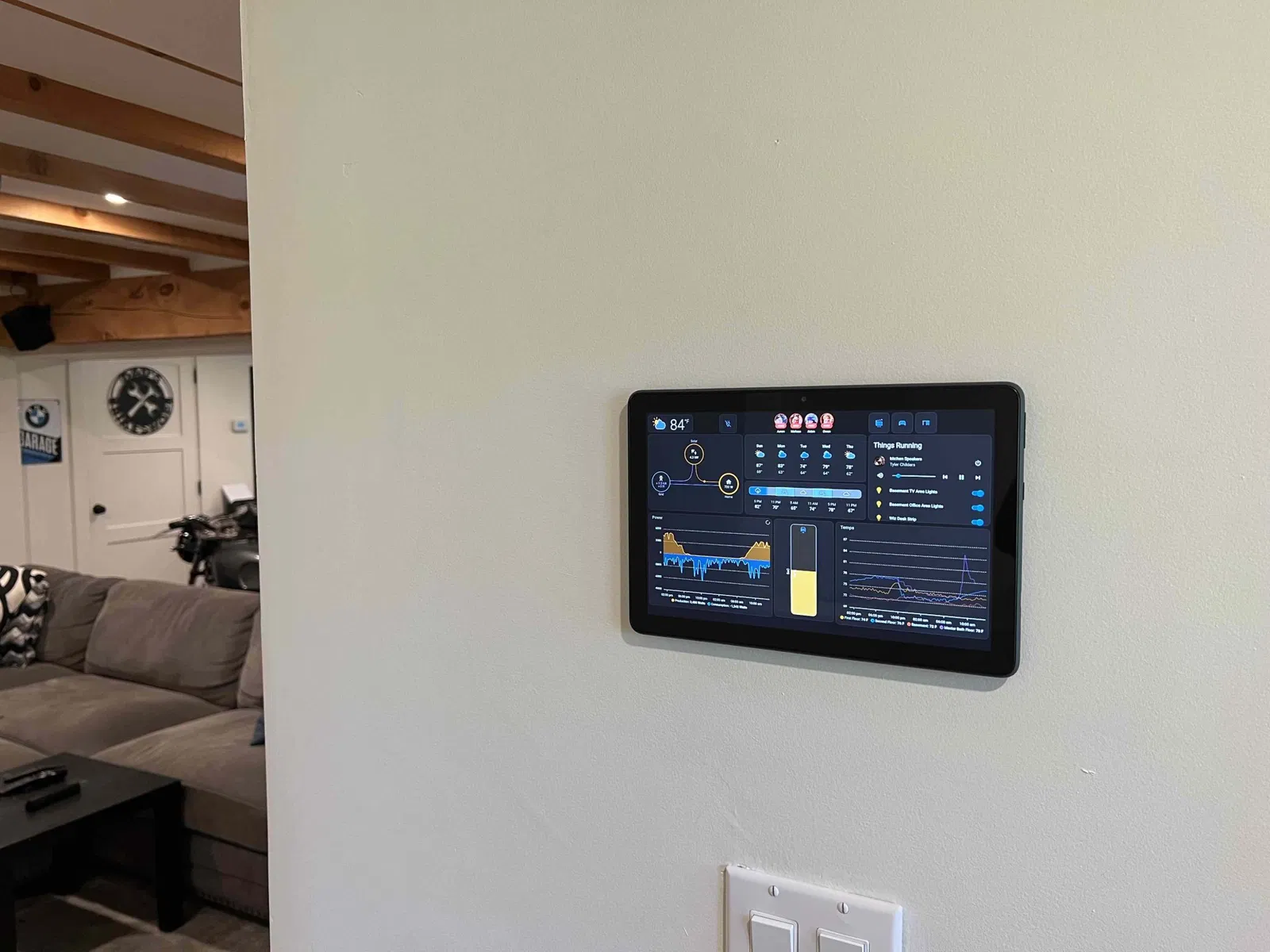

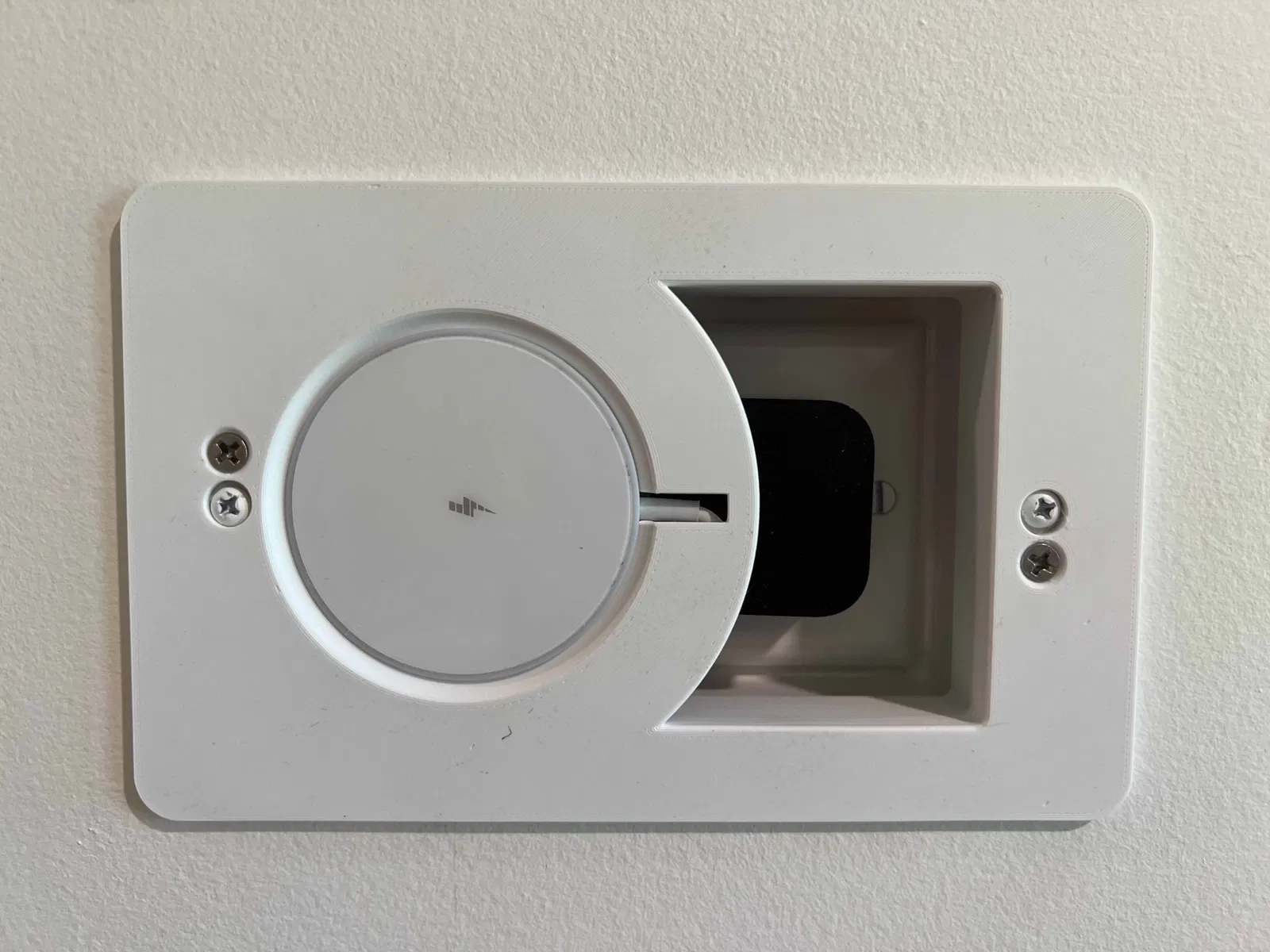

Đây là một giá treo tường mỏng cho máy tính bảng. Nó được thiết kế để hỗ trợ sạc Magsafe, và hoạt động tốt với máy tính bảng Fire 10 HD Plus. Đây là một tấm mặt thay thế cho hộp ổ cắm âm Arlington DVFR1W-1. Tôi đã tái tạo tấm mặt gốc trong OnShape, và sau đó sửa đổi nó để giữ một bộ sạc Magsafe. Tôi sử dụng bộ sạc Magsafe thương hiệu Wtuhu, cái mà vừa khít vào tấm mặt. Đường kính của lỗ cắt Magsafe là 59.660mm.

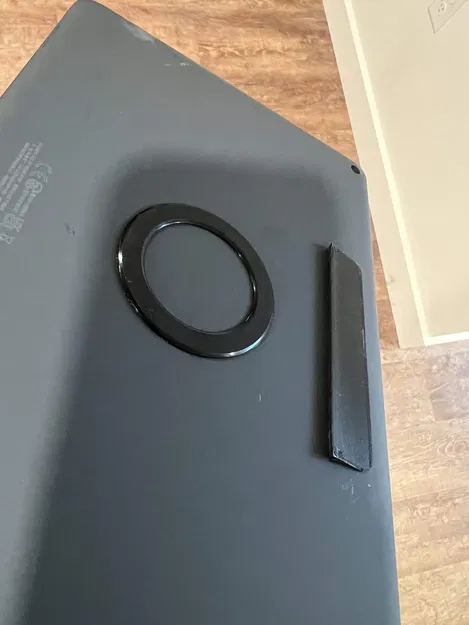

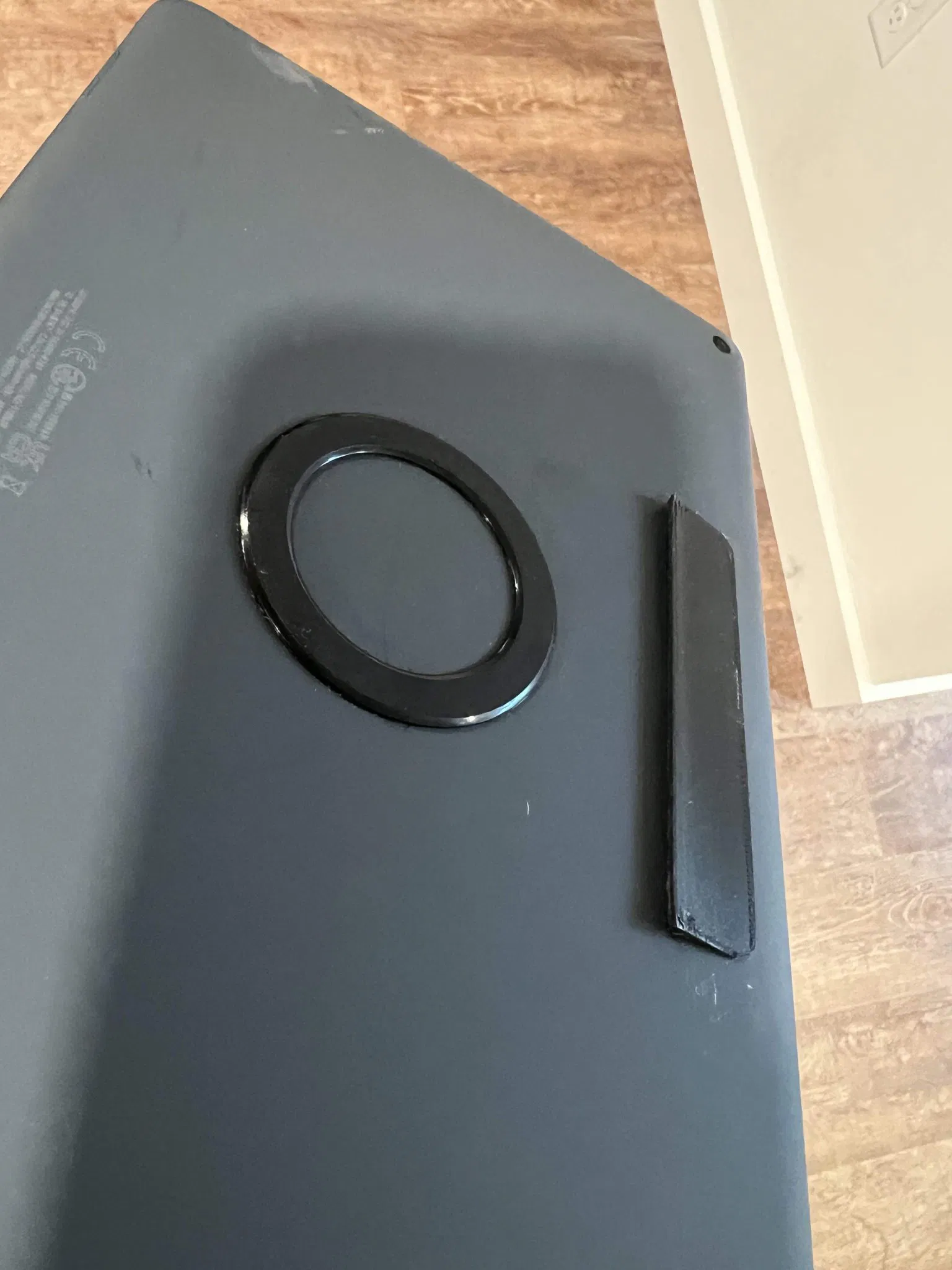

Thiết kế này cũng có một "kệ" ẩn, là cạnh trên của tấm mặt. Ý tưởng là bạn có thể dán phần băng dán máy tính bảng vào mặt sau của máy tính bảng, và khi được gắn, nó sẽ tựa vào cạnh trên của tấm mặt. Cạnh trên của tấm mặt và băng dán máy tính bảng được vát 20 độ để trọng lực giúp kéo máy tính bảng sát vào tấm mặt, nhưng vẫn rất dễ để chỉ cần kéo máy tính bảng ra khỏi tường khi cần. Kệ này là tùy chọn, nhưng nó cung cấp ba điều:

1. Hỗ trợ dọc tăng cường (không chỉ phụ thuộc vào nam châm Magsafe). Nam châm Magsafe một mình sẽ giữ máy tính bảng, nhưng không đủ mạnh theo ý tôi.
2. Cân bằng ngang đơn giản/dễ dàng khi đặt máy tính bảng lên tường
3. Nó cũng làm cho việc căn chỉnh nam châm Magsafe trở nên rất dễ dàng. Chỉ cần trượt máy tính bảng xuống kệ ẩn, và sau đó trượt nó cho đến khi nam châm Magsafe khớp vào vị trí.

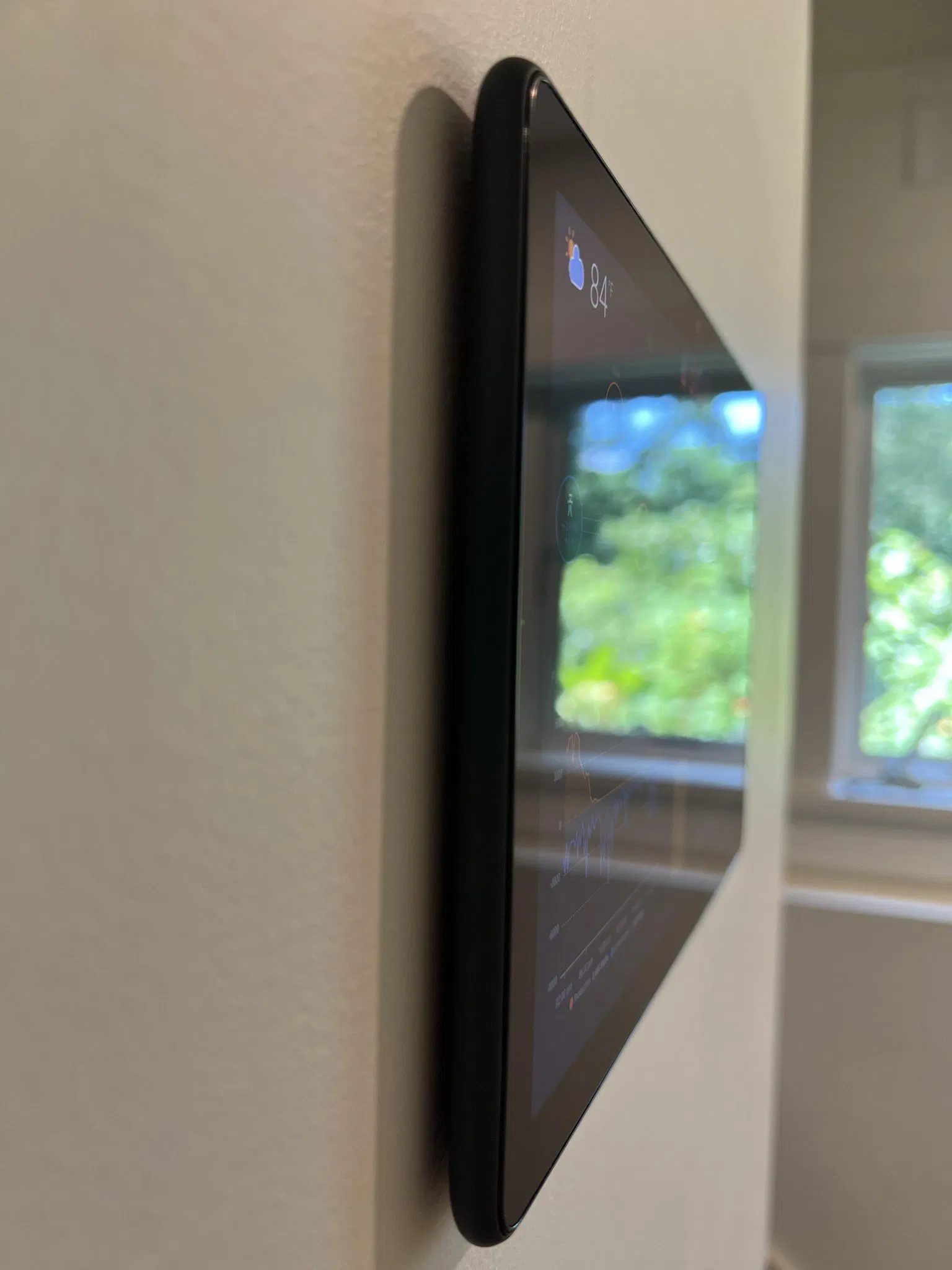

Tổng thể, ngay cả với kệ, mặt sau của máy tính bảng chỉ cách tường 3mm, và ngồi rất chắc chắn.

Nếu bạn quen thuộc với Onshape, bạn có thể tìm các mô hình công khai này bằng cách tìm kiếm “Tablet Wall Mount - Fire HD 10”, và sau đó bạn có thể sao chép và tùy chỉnh!

Các bộ phận tôi đã sử dụng cho bản xây dựng này:

• Fire HD 10 Plus (mô hình “Plus” là cần thiết cho sạc không dây)
• Hộp ổ cắm âm tường Arlington DVFR1W-1
• Bộ sạc Magsafe thương hiệu Wtuhu
• Vòng Magsafe từ tính dán thương hiệu Journey (để gắn vào mặt sau của máy tính bảng)
• Ổ cắm thông minh Commercial Electric (để ngăn máy tính bảng duy trì ở mức sạc 100%). Tôi sử dụng cái này với HomeAssistant để quản lý việc sạc giữa 40% và 80%. Nó có giá 18 đô la tại Home Depot, nhưng nó phụ thuộc vào dịch vụ đám mây (có tích hợp cho HomeAssistant). Có lẽ có những lựa chọn tốt hơn.
• Khối sạc màu đen nhỏ trong hình là một bộ sạc cũ thương hiệu Amazon có công suất thấp phù hợp với nó. Tôi sẽ cẩn thận không sử dụng sạc nhanh công suất cao, vì nó tạo ra rất nhiều nhiệt và bộ sạc magsafe sẽ tự động vô hiệu hóa nếu nó quá nóng.
• Một số dây Romex và đầu nối dây để lắp đặt ổ cắm mới và kết nối nó với nguồn điện từ hộp công tắc đèn bên dưới.

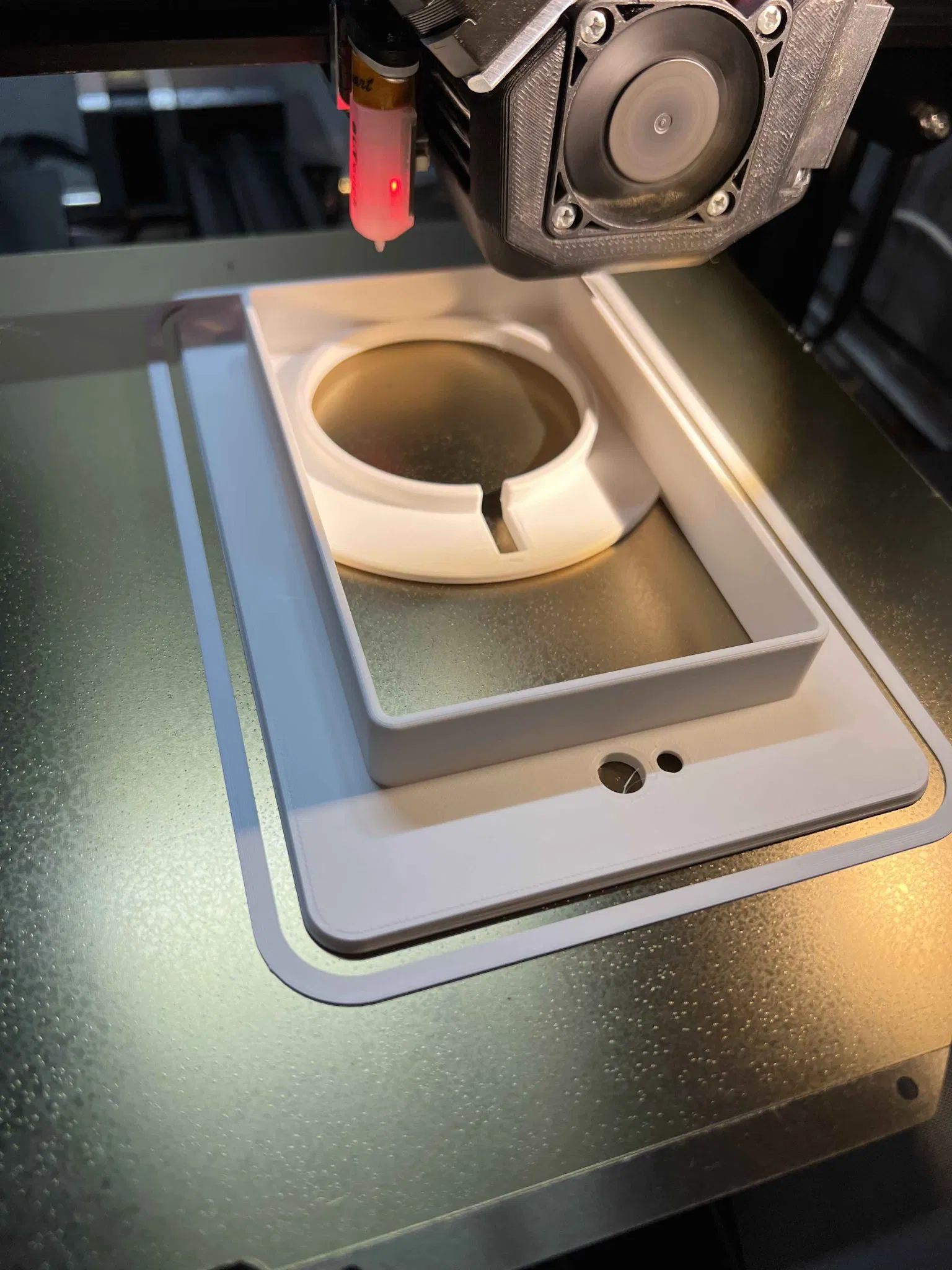

Cài đặt in:

Chất liệu: PLA dường như hoạt động tốt

Chiều cao lớp: .2mm

Tỉ lệ lấp đầy: 15% với mẫu lưới cùng với 5 lớp vỏ dường như đủ mạnh

Hỗ trợ: không có
