Khung đèn LED cho Bambu Lab X1
Phiên bản khung đèn LED tùy chỉnh, gắn trên mặt kính máy in Bambu Lab X1, giúp tăng cường ánh sáng và cải thiện luồng khí cho AMS. Hướng dẫn chi tiết lắp đặt, bao gồm cả tùy chọn có công tắc điều chỉnh độ sáng.
Mô tả
Đây là bộ file cuối cùng nha anh em, có gì trục trặc cứ báo mình nha, Cảm ơn!
Lưu ý: Mình đã tăng chiều cao bệ đỡ lên 8mm, tổng cộng là 20mm, nơi mà chân AMS đặt lên, để tăng luồng khí xuống dưới đáy AMS do có phản hồi rằng đáy AMS bị cong do nhiệt từ máy in chứ không phải do đèn LED gắn thêm.

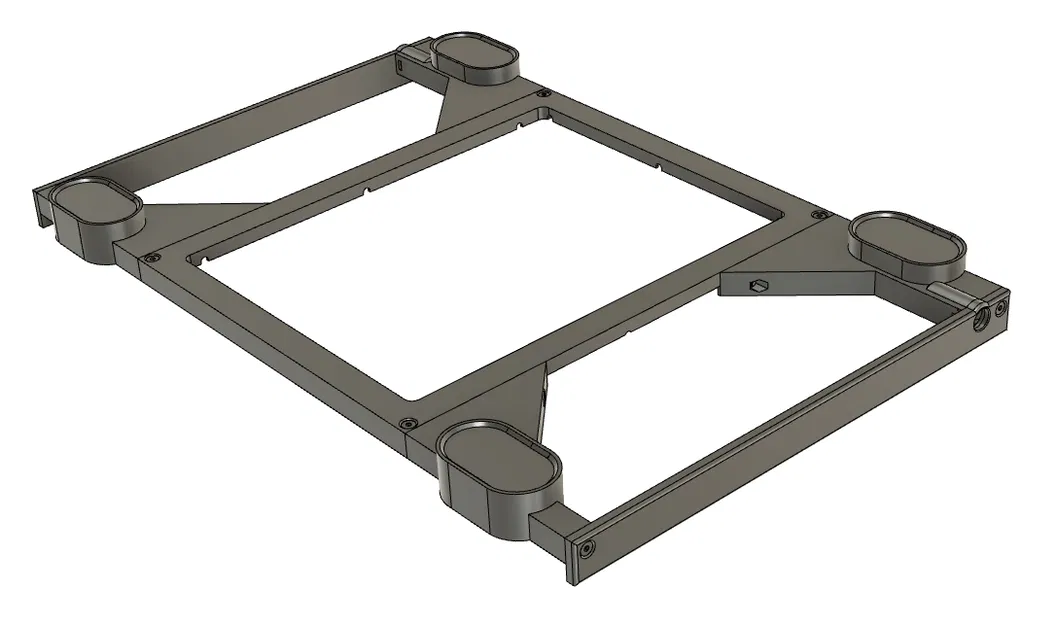

Cái này là để đặt lên trên mặt kính nhưng nó sẽ trải dài hết chiều rộng máy in và bám vào các cạnh để giữ chắc chắn. Tùy thuộc vào việc bạn có dùng công tắc hay không và công tắc nằm ở bên nào sẽ quyết định bạn cần in những bộ phận nào.
CẬP NHẬT: 26/09/22 Đã tải lên các bộ phận endPost A & B & endPost A switch & B switch để tăng diện tích chân đế cho chân AMS.
Có công tắc:
1-Chọn 1 trong 2 file EndPost_A_Switch.3mf hoặc EndPost_B_Switch.3mf tùy thuộc công tắc nằm bên trái (A) hay bên phải (B). Đây là cho các góc phía sau.
1-Chọn 1 trong 2 file EndPost_A.3mf hoặc EndPost_B.3mf cho phía đối diện với công tắc, tùy thuộc công tắc nằm bên nào.
1-Chọn 1 trong 2 file EndPost_Clip_Switch_Left.3mf hoặc EndPost_Clip_Switch_Right.3mf, tùy thuộc vào vị trí lắp công tắc. Đây là phần kẹp nối các cạnh trước và sau lại với nhau và ôm sát máy in.
1-File EndPost_Clip.3mf cho phía đối diện với công tắc.
1-Mỗi file EndPost_A.3mf và EndPost_B.3mf cho các góc phía trước.
Không có công tắc:
2-Mỗi file EndPost_A.3mf và EndPost_B.3mf cho cả 4 góc.
2-File EndPost_Clip.3mf. Đây là phần kẹp nối các cạnh trước và sau lại với nhau và ôm sát máy in.

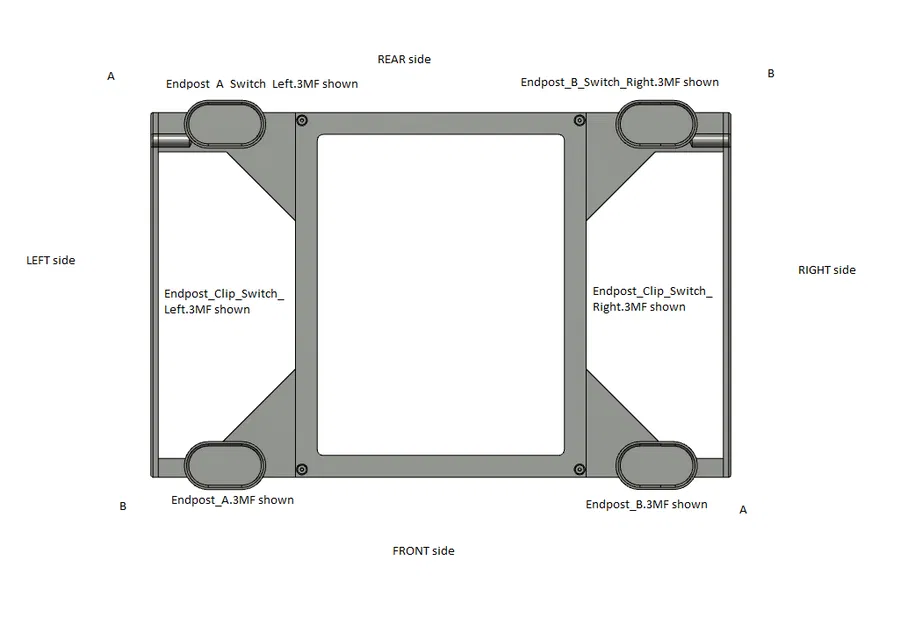

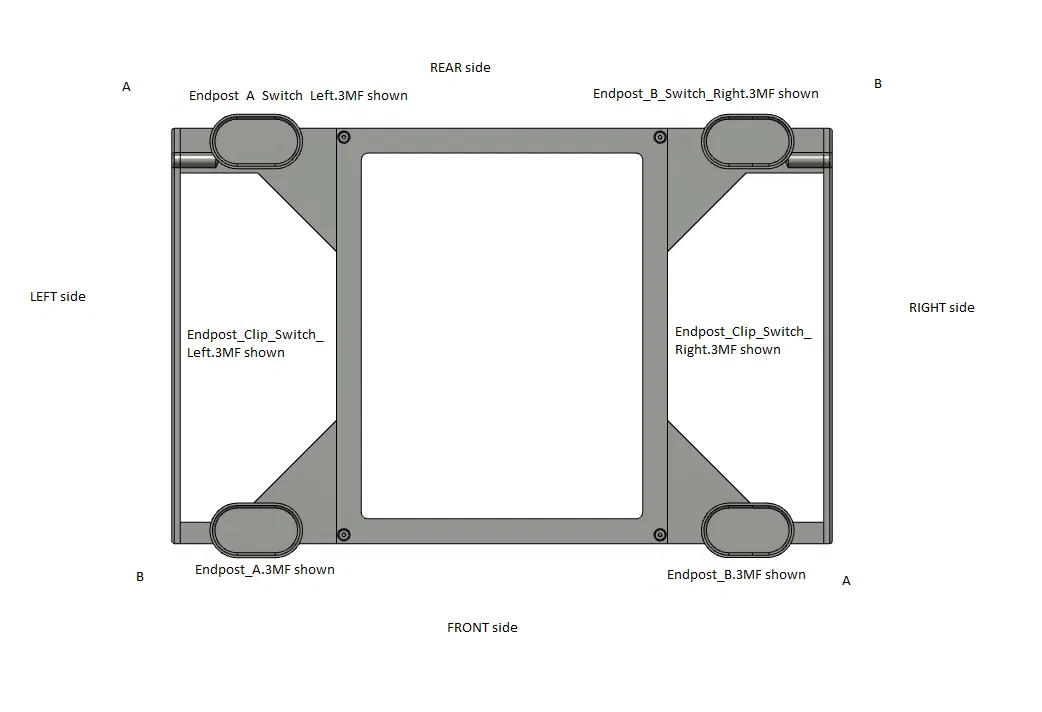

Lưu ý: Phần góc có công tắc có thể đặt ở bất kỳ góc nào bạn muốn, chỉ cần xác định bộ phận nào cần đặt ở đâu. Khi bạn nhìn vào mặt trước của máy in, góc sau bên trái là bộ phận 'A' và góc sau bên phải là bộ phận 'B'. Góc trước bên phải là bộ phận 'A' và góc trước bên trái là bộ phận 'B'. Vì vậy, theo chiều kim đồng hồ từ góc sau bên trái là “A”, ‘B’, ‘A’, ‘B’.
Dù bằng cách nào thì bạn cũng cần:
1-File LightCenter_Square.3mf 12-ốc vít M3 đầu bằng 10mm 8-Đai ốc M3 (ốc thường cũng được nhưng có thể bị lỏng theo thời gian) 4-Đai ốc vuông M3 (cho EndPost_Clips)

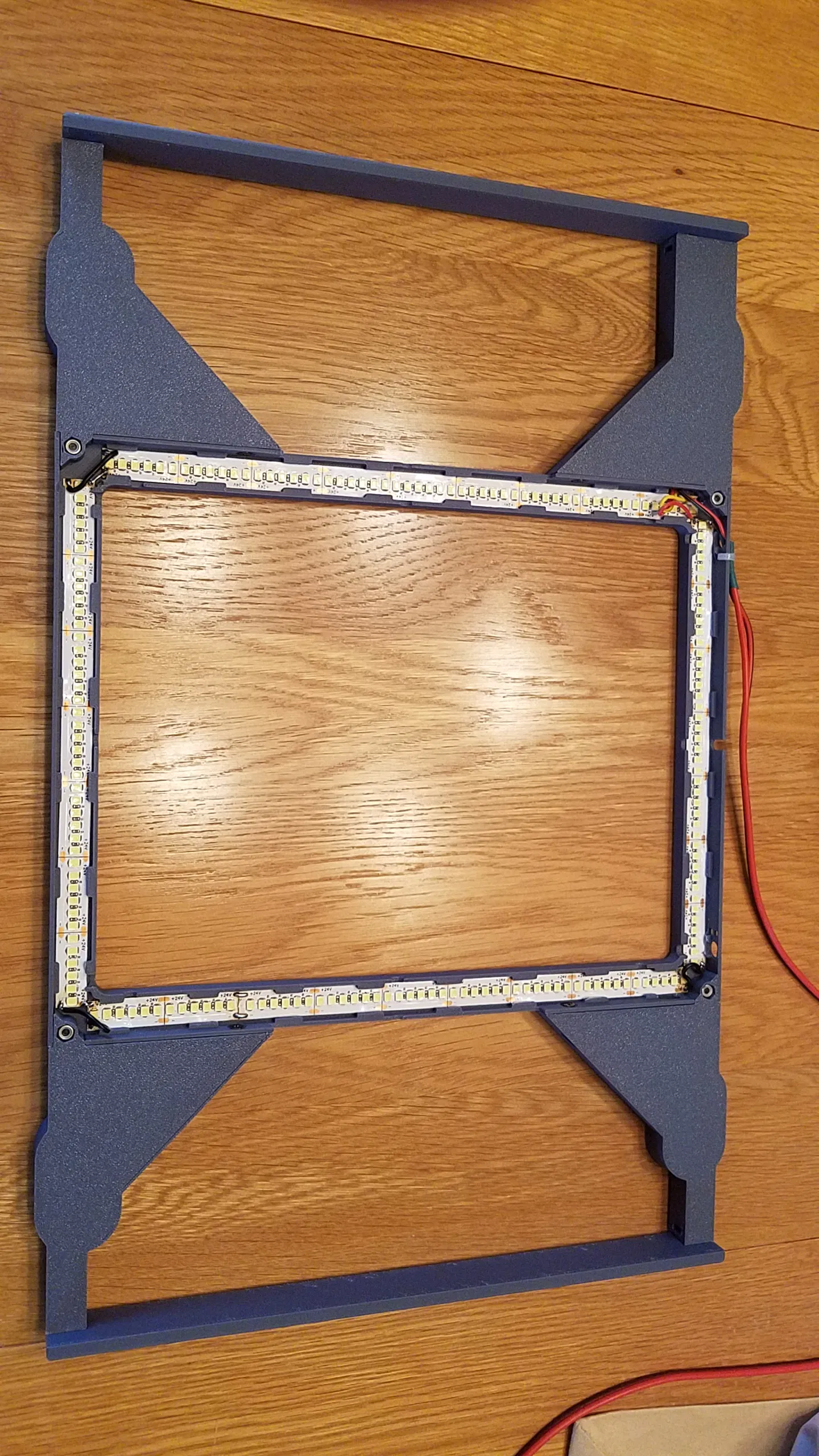

Sản phẩm này dùng cho dải đèn LED 24V dài 10mm (9mm cũng được) và kẹp dải đèn vào vị trí để không cần dùng keo dán. Thực tế, bạn nên để nguyên lớp màng bảo vệ trên keo dán để không bị dính trong quá trình lắp đặt. Đèn LED khá nóng nên hãy in ít nhất phần hình vuông ở giữa bằng ABS hoặc vật liệu chịu nhiệt tốt. Có các lỗ thông hơi để hỗ trợ việc này. Đây là loại đèn LED mình đã dùng: https://www.amazon.com/gp/product/B01M5HJ104/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

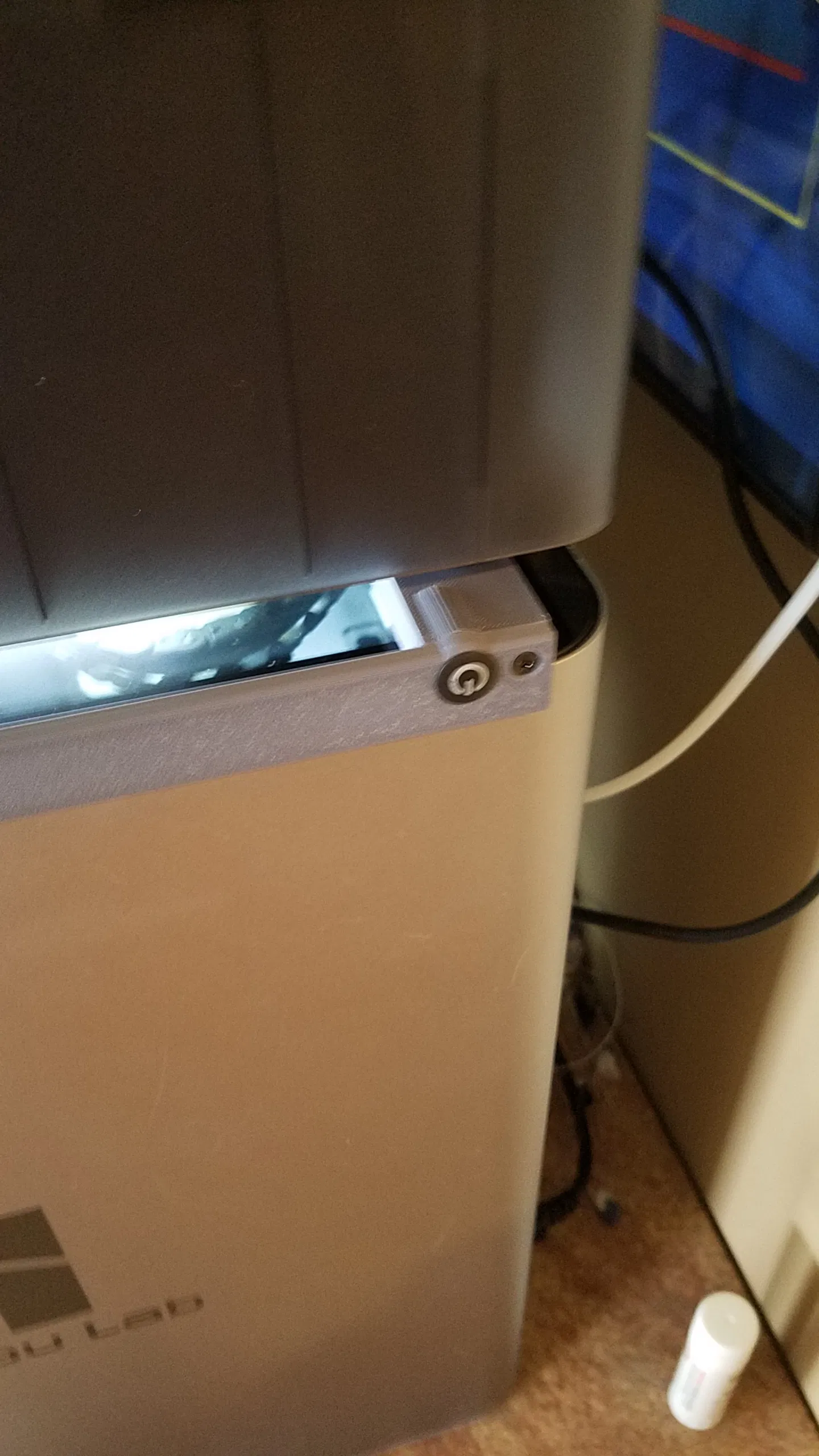

Công tắc mình đang dùng cho phép bật/tắt đèn LED và điều chỉnh độ sáng, hoạt động rất tốt. Đây là công tắc: https://www.amazon.com/dp/B0B2J4T38X?ref=ppx_yo2ov_dt_b_product_details&th=1
Nguồn 24V âm --→ Dây ĐEN của công tắc. Nguồn 24V dương --→ Dây ĐỎ của công tắc LED Dương --→ Dây CAM của công tắc LED âm --→ Dây VÀNG của công tắc
Dây ĐỎ và CAM được nối trong công tắc, còn dây VÀNG dùng để điều chỉnh điện áp âm để kiểm soát chu kỳ hoạt động của đèn LED cho việc điều chỉnh độ sáng.
Để đấu dây, bạn có thể xem video Youtube này, video này giải thích mọi thứ nhưng họ dán đèn LED vào đáy bộ AMS thay vì dùng khung riêng... và họ dùng đèn LED khác nhưng có đề cập đến việc sửa đổi cáp AMS để lấy nguồn 24V cho đèn LED. Mình thì đang dùng bộ nguồn 24V riêng. https://www.youtube.com/watch?v=BLX-XcisJTk
