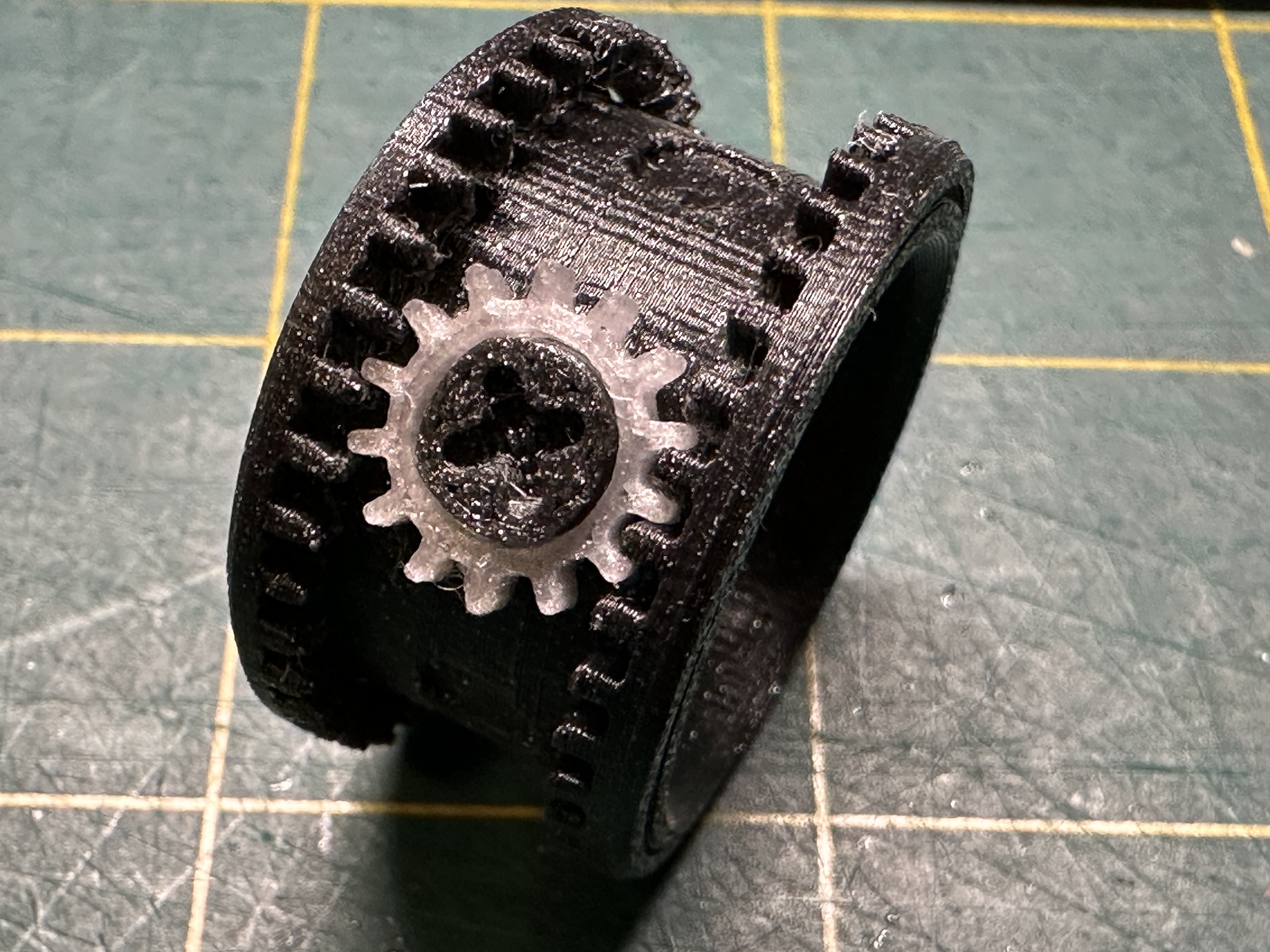

Gear Ring - Mô hình hoạt động

Đây là một bài tập thiết kế để kỹ thuật đảo ngược một chiếc Gear Ring có bán trên thị trường thành một mô hình hoạt động hoàn toàn bằng in 3D.

CẬP NHẬT - đã thêm các phiên bản 23mm và 19mm

BOM

1x - Thân chính của vòng bánh răng với các vòng ngoài

6x - Bánh răng

6x - Chốt

PLA hoặc bất kỳ loại keo dán nhựa nào. Nên dùng loại keo khô chậm.

Lắp ráp

1. Cẩn thận loại bỏ các bộ phận hỗ trợ hữu cơ/dạng cây khỏi thân chính
2. Sắp xếp tất cả các bộ phận như trong ảnh
3. Đảm bảo tất cả các bánh răng được định hướng đúng và sẵn sàng để lắp đặt.

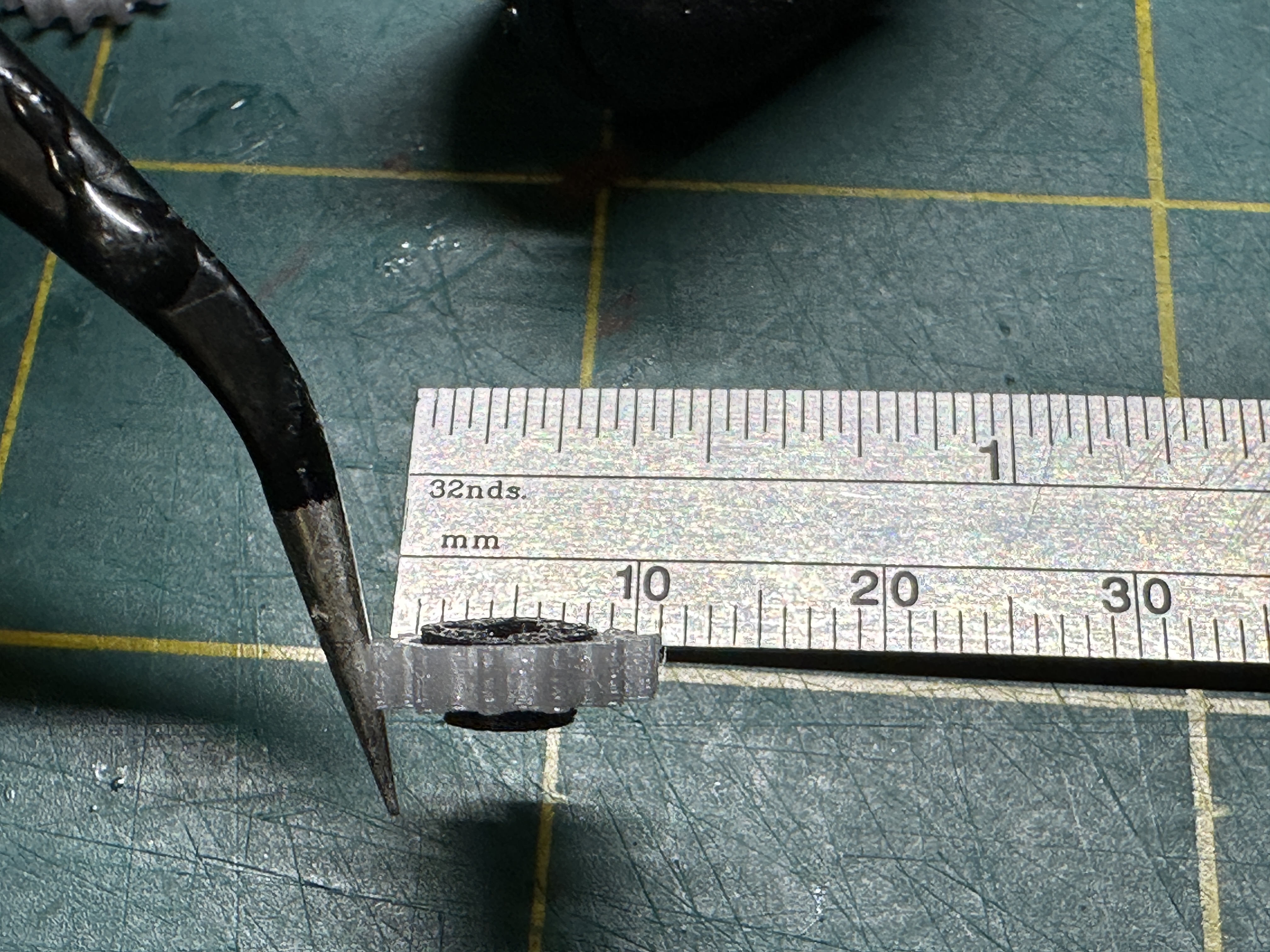

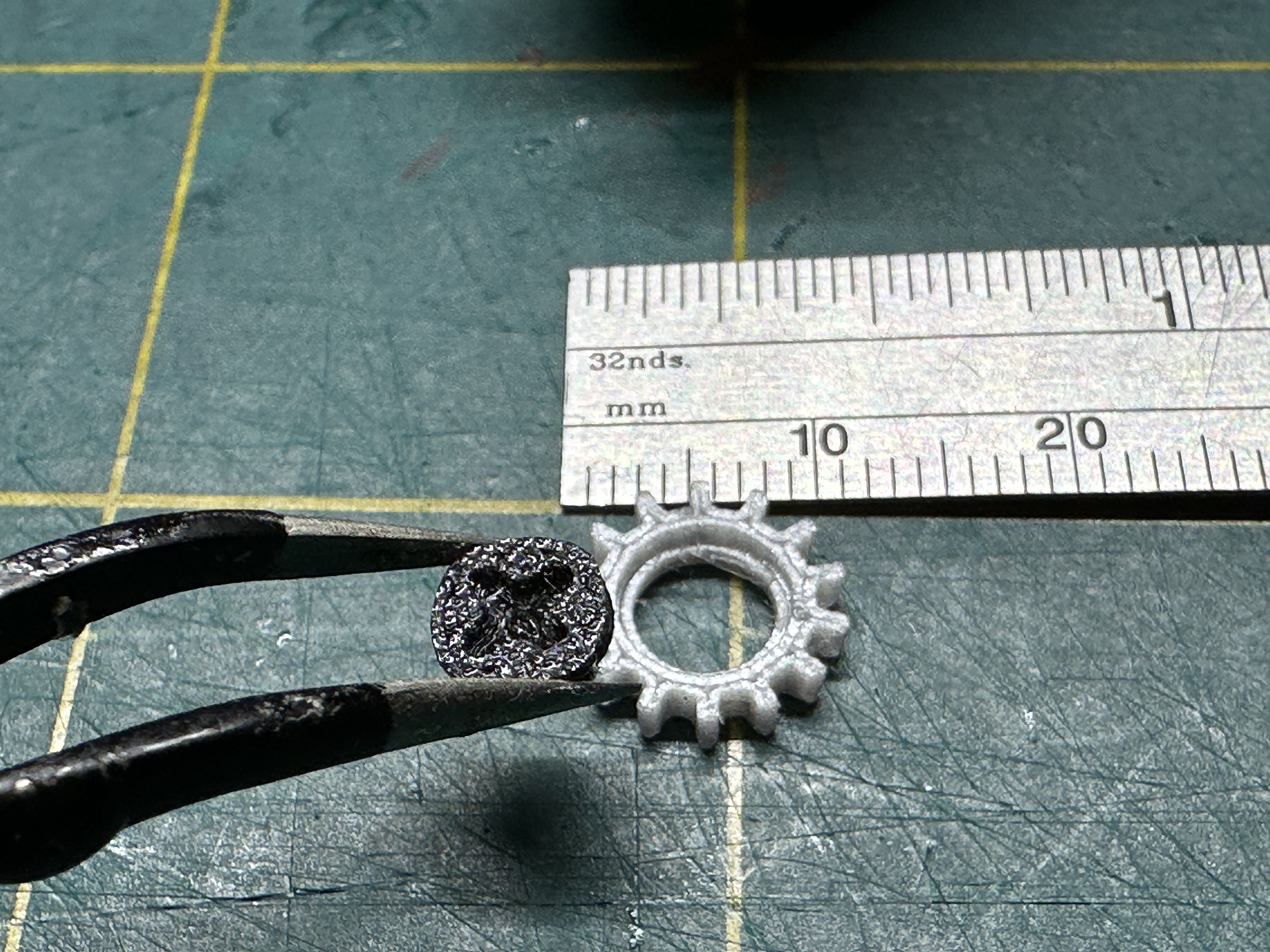

4. Vừa vặn chốt qua bánh răng và lắp đặt đúng sẽ trông như hình trong ảnh với chốt nhô ra.
5. Di chuyển các vòng ngoài trên thân chính ra cạnh ngoài như trong ảnh
6. Vừa vặn chốt qua bánh răng và vào thân chính
7. Cho một lượng keo rất nhỏ vào lỗ lõm trên thân chính
8. Lắp chốt qua bánh răng và vào thân chính như trong ảnh.
9. Sau khi bánh răng đầu tiên này khô. Lắp một bánh răng khác ở phía đối diện của thân chính như trong ảnh. Một lần nữa, hãy để keo khô.
10. Rất nhẹ nhàng kiểm tra xoay các vòng ngoài.
11. Lắp các bánh răng còn lại.

Các bộ phận chuyển động có dung sai 0.4mm

Các bộ phận cố định có dung sai 0.2mm

Đây là một mô hình hoạt động nhiều hơn là một chiếc nhẫn EDC để nghịch. Đừng xoay quá nhanh hoặc dùng quá nhiều lực khi xoay bánh răng.

Chúc Mừng Năm Mới!! và Chúc in vui vẻ :)
