Máy cắt chai PET bằng lưỡi dao
Remix từ Máy Cắt Chai PET Có Vòng Bi Tác giả mirabatek
- Lượt tải
- 142
- Lượt thích
- 29
- Lượt coi
- 1.397
- Bản remix
- 0
- Bình luận
- 0
File 2 1,1 MB
- Perilla_1766000228.stlSTL · 130,2 KB
- Cortador_1766000229.stlSTL · 955 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #100194
- Danh mục
- DIY
- Ngày đăng
Mô tả
Do tui chưa bao giờ làm cái máy cắt chai bằng vòng bi hoạt động được (hahaha :(), nên tui quyết định sửa lại cái máy cắt này mà tui rất thích thành bản dùng lưỡi dao. Tui thấy nó hoạt động hoàn hảo luôn.
Thiết kế này chưa phải là 100% hoàn hảo, nhưng quan trọng là nó hoạt động tốt và rất tốt.
Danh sách vật liệu:
- Lưỡi dao 18mm
- Thanh M8 dài khoảng 40-45 cm (cây sắt nào có kích thước này cũng xài được).
- 1 con vít M8x30mm
- 1 đai ốc M8
- 2 con vít gỗ M3.5x20
- 4 con vít M4x10
Lắp ráp:
KHÔNG CẦN SUPPORT!!!!
- In cái máy cắt ra, rồi cắt mấy cái lỗ chỗ con vít M8x30mm sẽ đi qua.

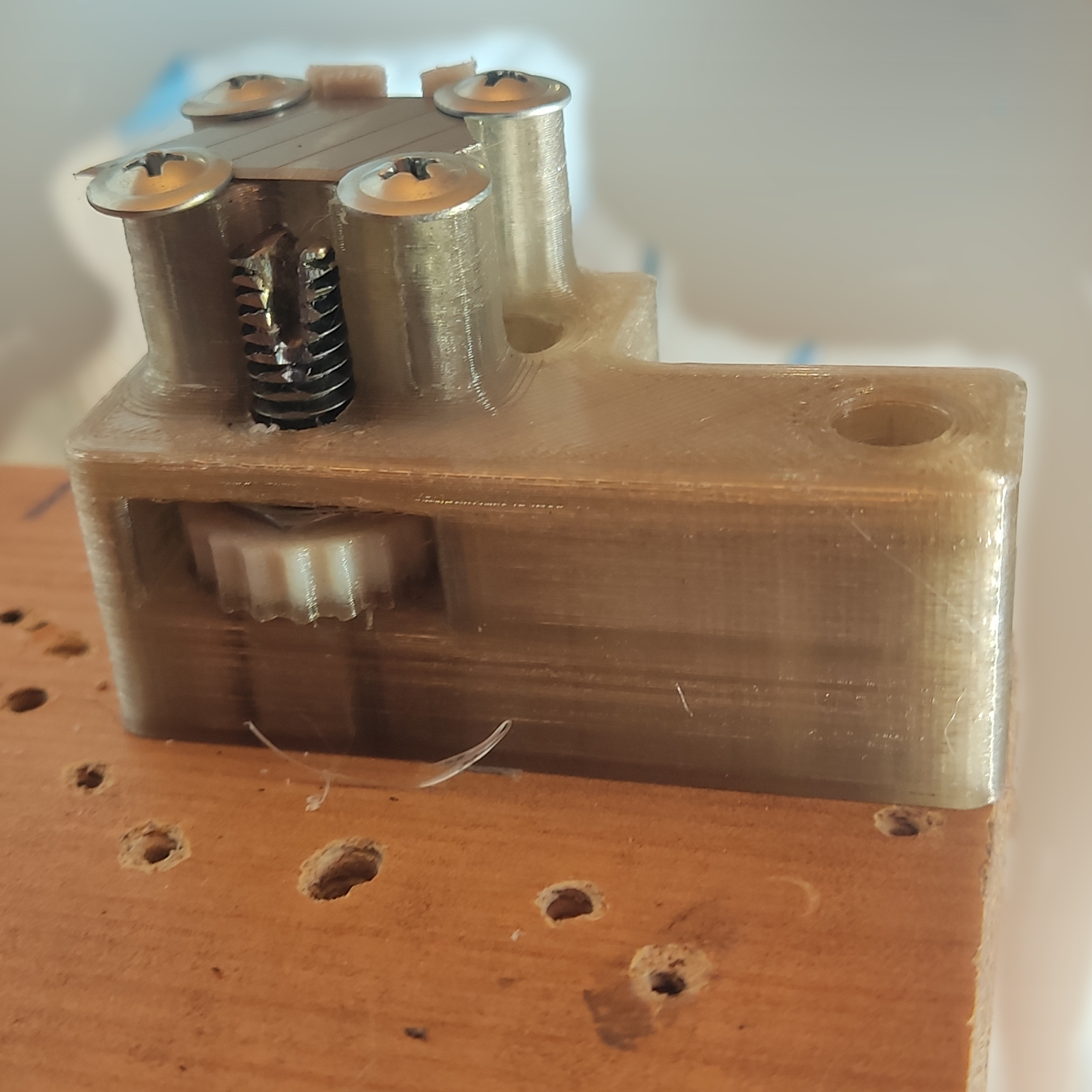

- Cắt ngắn con vít M8x30mm thành một rãnh khoảng 4-5mm, giống như hình. Nếu cần thì cắt thêm. Kiểm tra để đảm bảo bạn có chiều cao tối đa là 10mm trên các dải cắt của bạn. Vui lòng lắp con vít vào máy cắt trước và đánh dấu hướng cắt rãnh, điều quan trọng là nó phải thẳng hàng với rãnh của máy cắt.

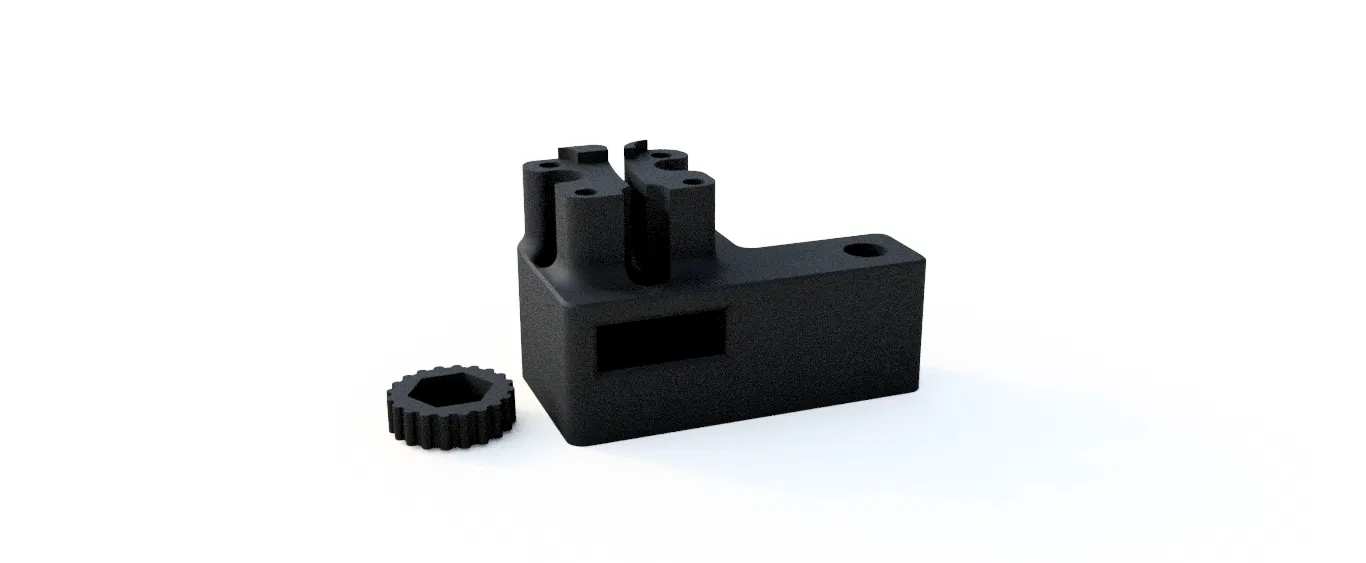

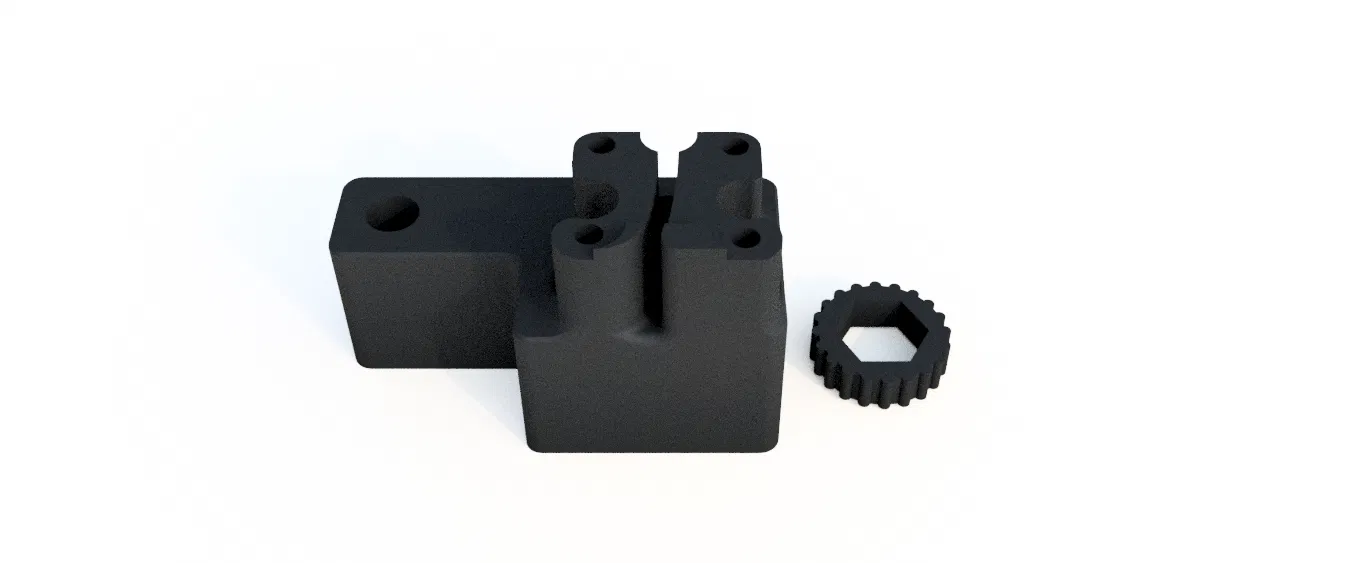

- Lấy một con đai ốc M8, lắp nó vào bộ phận NÚM VẶN (PERILLA). Sau đó đặt bộ phận này vào lỗ nơi con vít M8x30mm sẽ đi qua.
- Bây giờ lắp con vít M8x30mm từ dưới lên, sử dụng núm vặn. Cái rãnh cắt phải thẳng hàng với rãnh của máy cắt.
- Bây giờ đặt máy cắt của bạn vào vị trí bạn muốn. Sử dụng vít M3.5x20 để cố định nó vào vị trí (gỗ).
- Cắt lưỡi dao 18mm thành chiều rộng tối đa 25mm, nhìn hình để biết cách cắt.

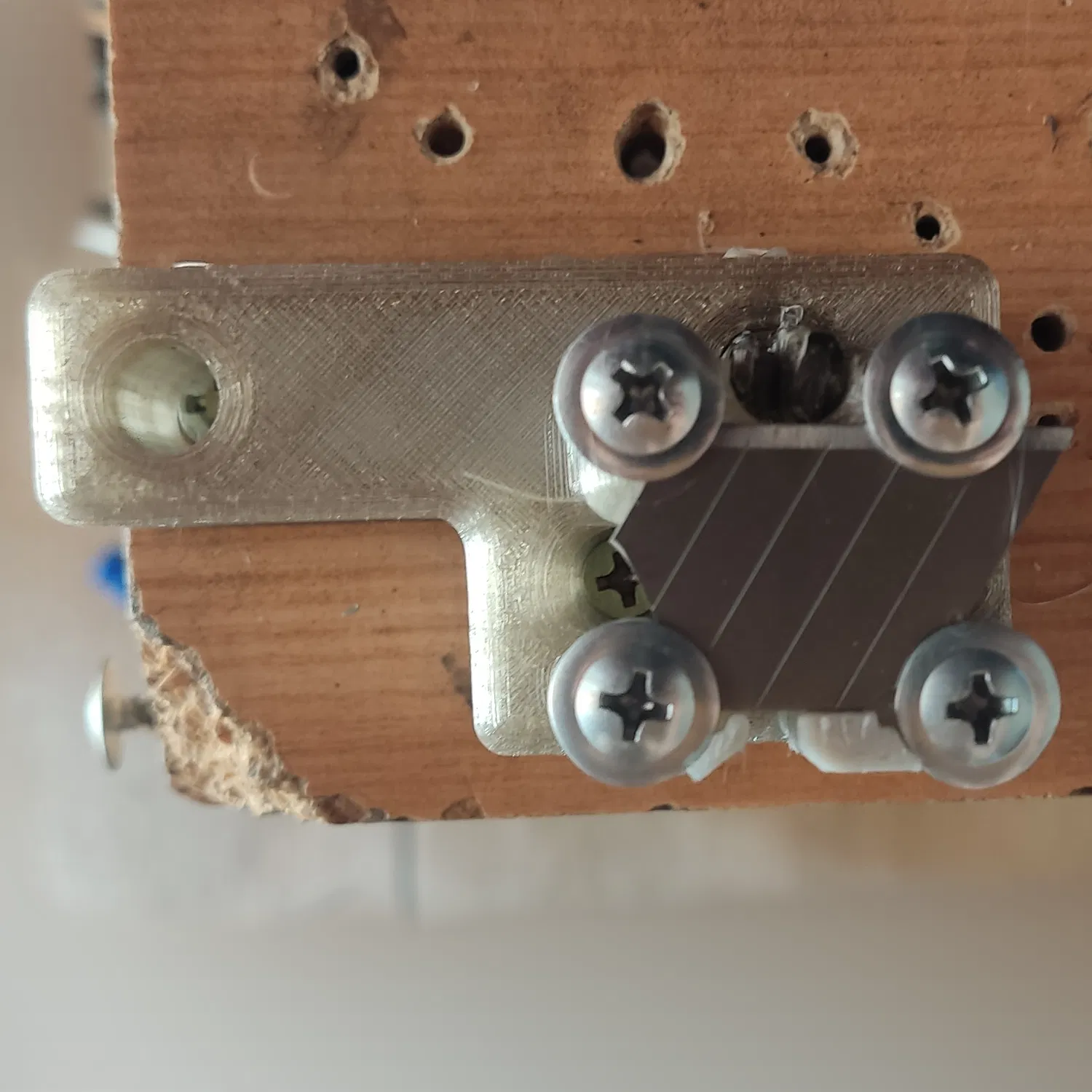

- Vặn 4 con vít M4x10 như trong hình, bạn phải kiểm tra xem chúng có chắc chắn và giữ lưỡi dao tốt không.
- Bây giờ chỉ cần gắn thanh M8x40 vào và điều chỉnh độ cao của vít M8x30mm cho đến khi bạn đạt được kích thước phù hợp và bắt đầu cắt các dải nhựa PET.
- Sử dụng một chai nhựa để thử nghiệm các phép đo, bạn phải thử, hạ xuống và nâng vít M8x30mm lên cho đến khi bạn đạt được cái mình cần. Thử và sai.
Thông số in
- Định dạng
- stl
- Số file mô hình
- 2
- Tổng dung lượng
- 1,1 MB
- File lớn nhất
- 955 KB
