CẢNH BÁO!! Petamentor bản gốc, dây tóc đi từ trái sang phải, bạn cần tải về bản ORIGINAL nhé.

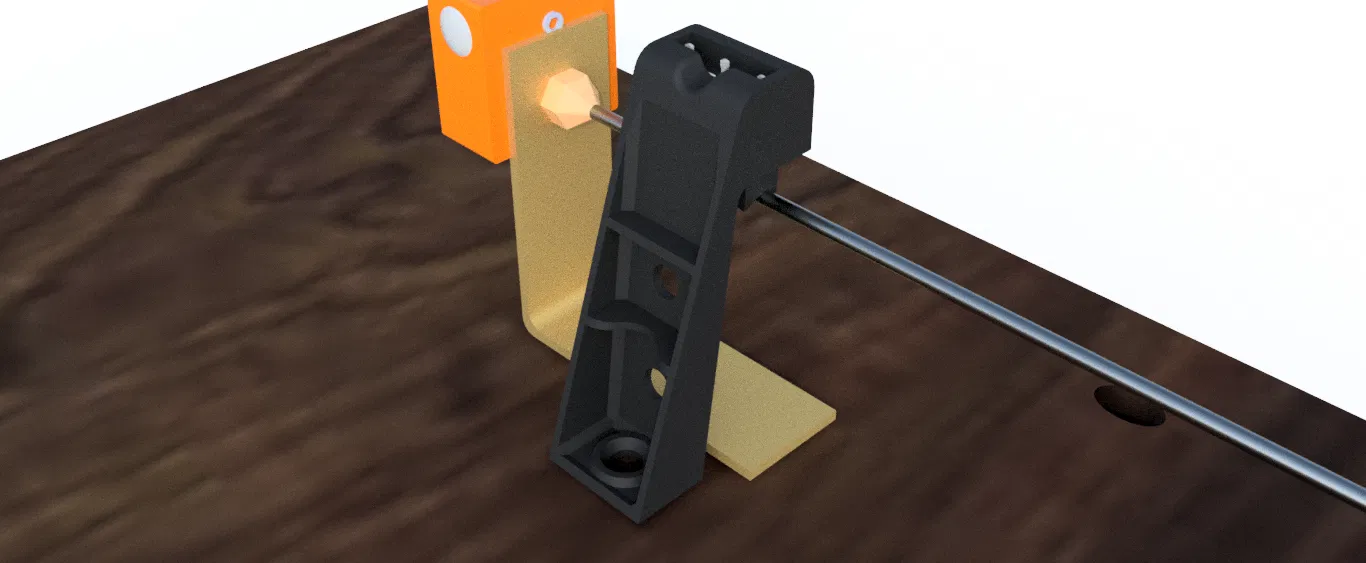

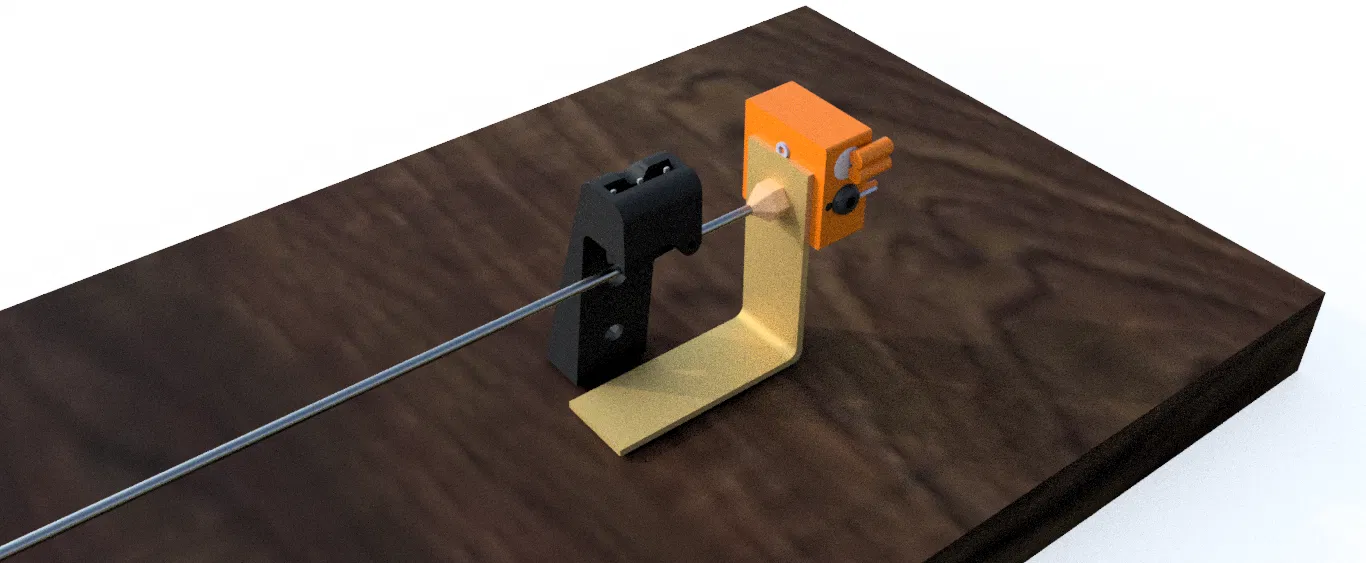

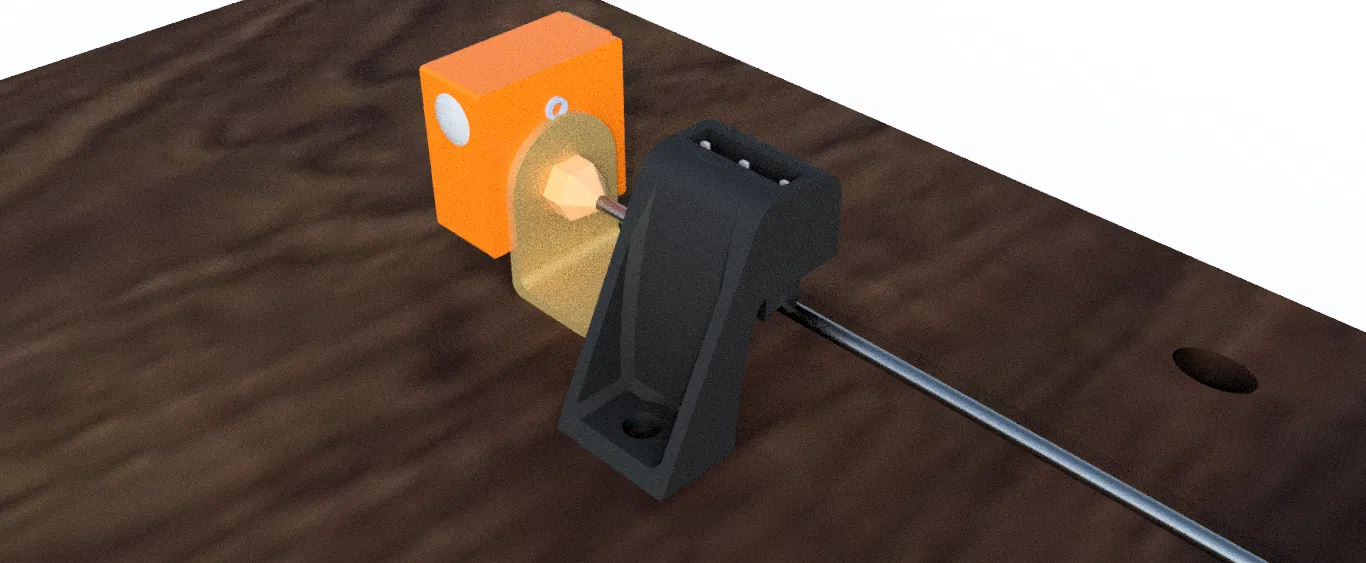

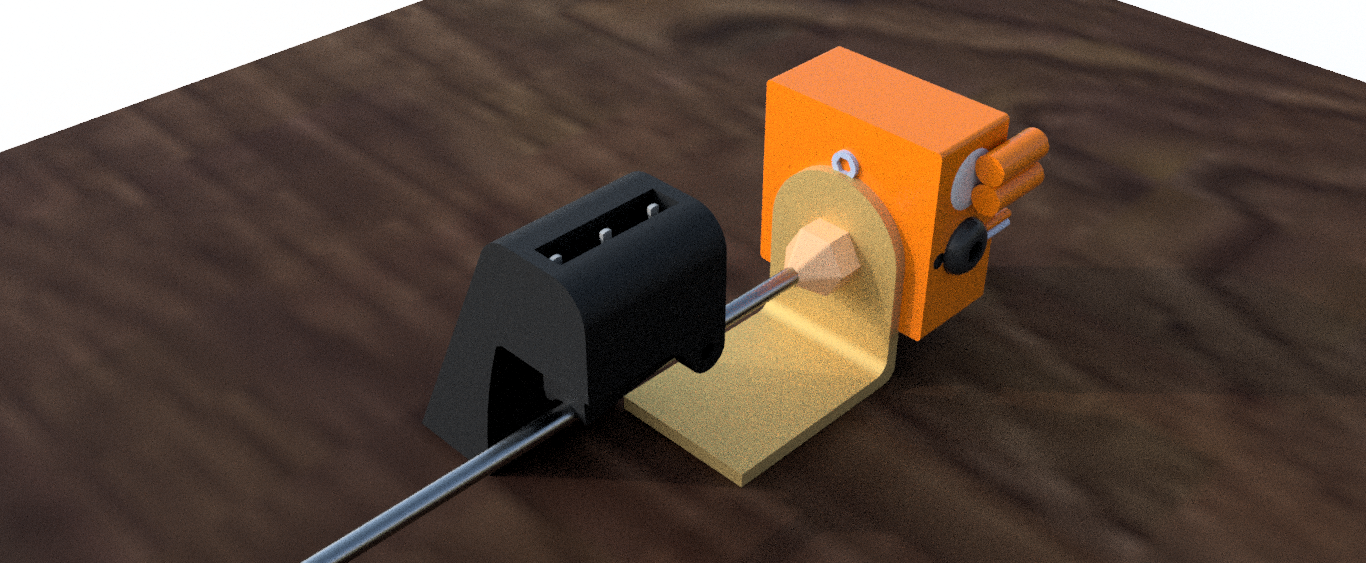

Với hệ thống đơn giản này, động cơ DC sẽ tự tắt khi hết dây tóc trong petamentor.

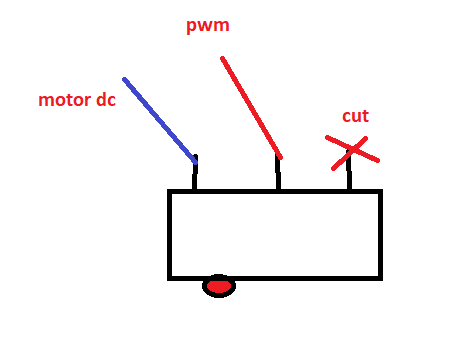

Một trong hai dây của động cơ cần được hàn vào microswitch rồi nối vào bộ điều khiển PWM (bộ điều chỉnh tốc độ động cơ).

Có hai phiên bản, một cho chiều cao 4cm và một cho chiều cao 2cm.

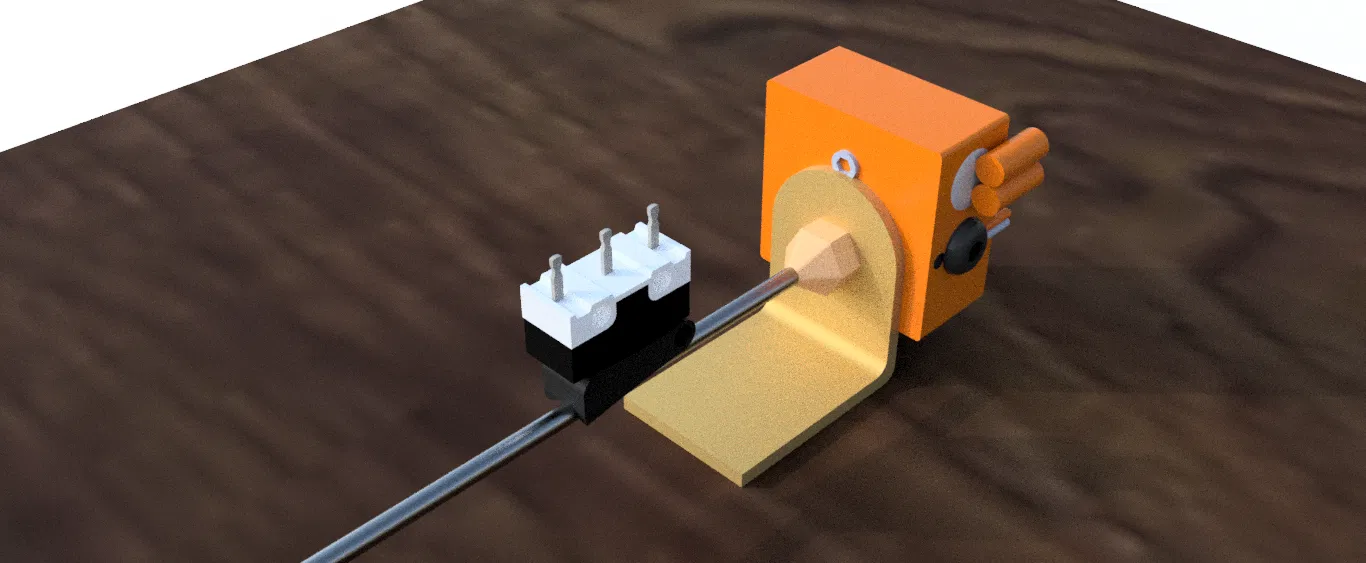

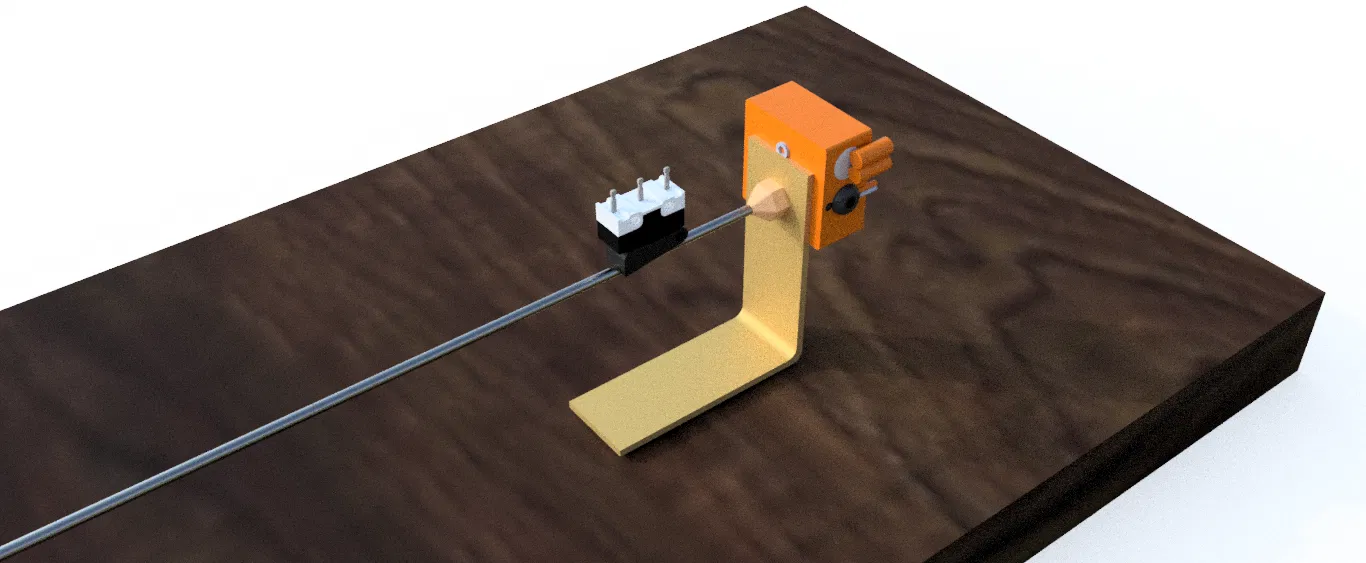

Để cố định microswitch, bạn có thể dùng keo, chỉ cần một giọt thôi.

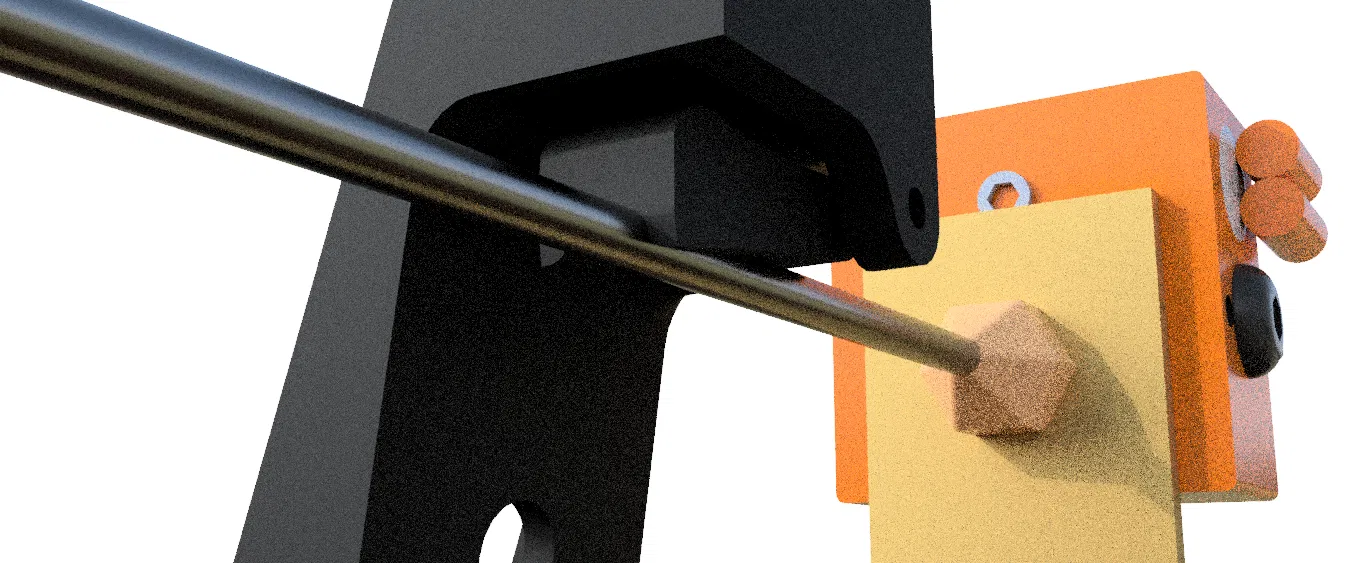

Tôi dùng sợi kẽm từ một cái kẹp giấy để giữ nút nhấn với tháp. Bạn có thể khoan lỗ nếu dùng loại kẽm hoặc đinh khác.

Tôi sẽ sớm đăng video hướng dẫn cách lắp đặt.

Xin vui lòng đăng ảnh nếu bạn thực hiện thành công, cảm ơn.


microswitch Aliexpres
