Khuôn Khoan Chốt Tròn và Camlock

Tác giả Rogus_1192581

Lượt tải
70
Lượt thích
13
Lượt coi
853

File 2 239,9 KB

  • cutter_guide_for_camlock_jig_1765748962.stlSTL · 30,6 KB
  • dowel_camlock_jig_1765748962.stlSTL · 209,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

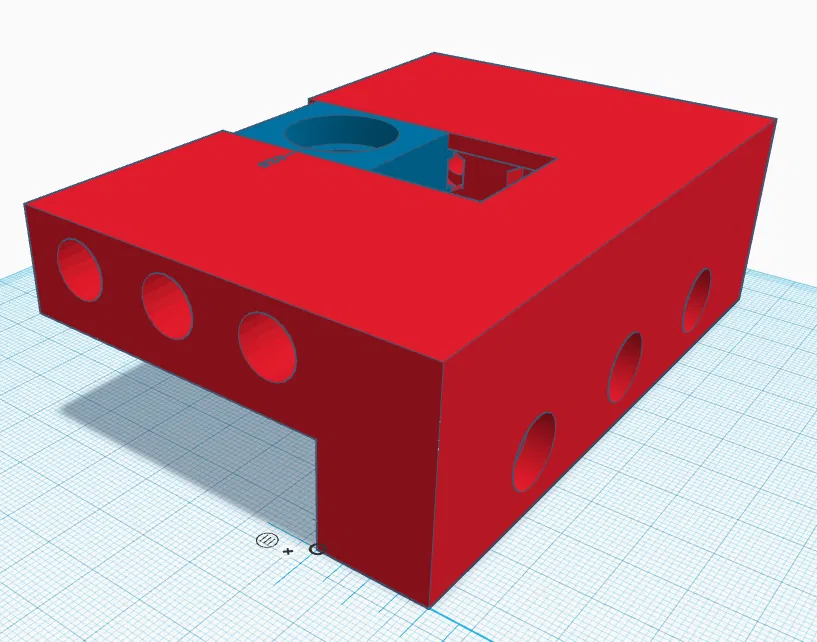

Cái này là cái khuôn để khoan lỗ cho chốt tròn và camlock. Cái dẫn hướng dao phay có thể cố định bằng 4 con ốc lục giác m6x20, mỗi bên 2 con.

Cái khuôn này cần:

  • 3 bạc đạn loại 686 kích thước 6x13x5mm cho mũi khoan 6mm để gắn 2 chốt tròn và trục camlock
  • 1 bạc đạn loại 608 kích thước 8x22x7mm cho dao phay 15mm để gắn camlock (giả định dao phay có đường kính 8mm phía trên lưỡi cắt)
  • 6 con đai ốc m6
  • Ốc m6x20 hoặc dài hơn để cố định dẫn hướng dao phay

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
239,9 KB
File lớn nhất
209,4 KB
