Đồng hồ treo tường vuông xoay

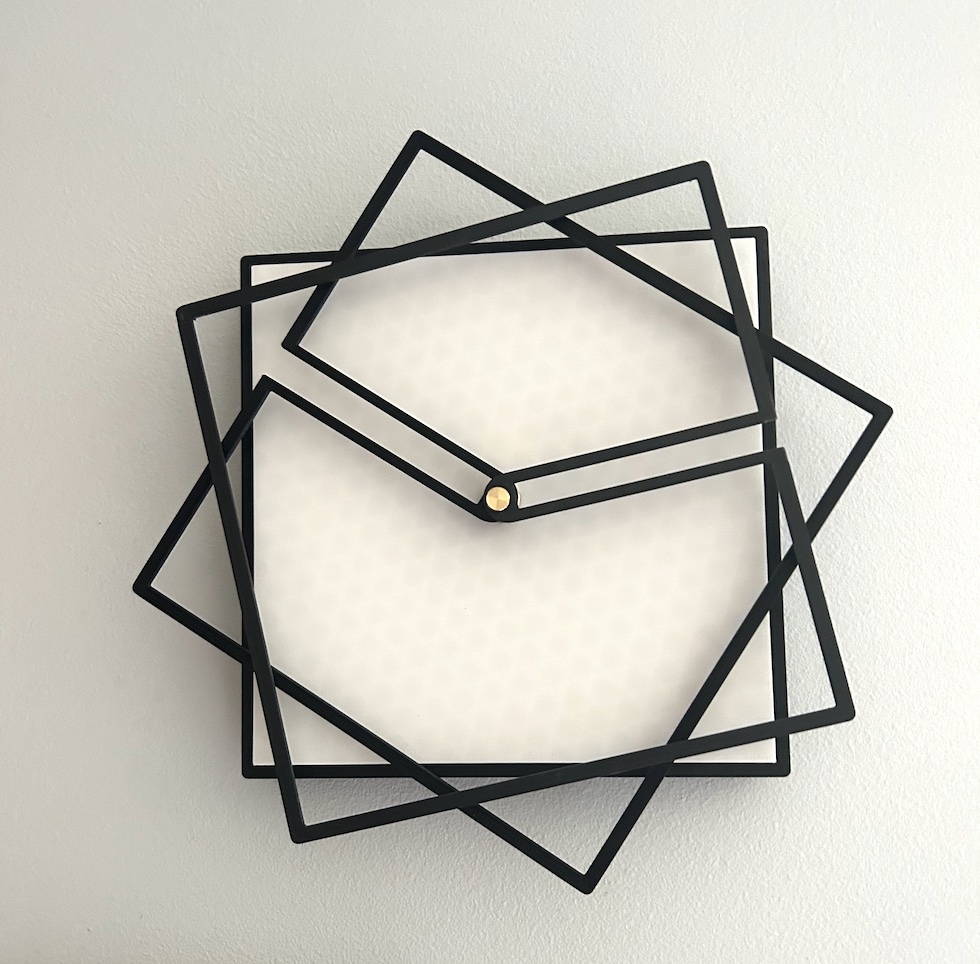

Đây là một chiếc đồng hồ mà thay vì có kim tuyến tính, toàn bộ mặt đồng hồ sẽ quay. Điều này tạo ra các hoa văn hình học thú vị trong suốt cả ngày khi hai kim giao nhau ở các góc độ khác nhau. Nó được dự định là khó đọc hơn một chiếc đồng hồ thông thường, như một tuyên bố về sự ám ảnh của thời hiện đại với thời gian chính xác. Kim giờ và kim phút giống hệt nhau, ngoại trừ lỗ cho trục.

Các file STL được cung cấp vừa với bộ chuyển động mà tôi đang sở hữu. Ngoài ra còn có file .scad để tùy chỉnh cho bất kỳ bộ chuyển động nào bạn tìm thấy.

Các bề mặt khác nhau được làm tròn để các cạnh ít có khả năng va vào nhau, nhưng điều đó vẫn xảy ra, thường là khi hai kim cách nhau 90 độ. Tôi khuyên bạn nên sử dụng sợi nhựa cứng cáp. Đảm bảo mọi thứ ổn định và song song. Nên có những khoảng trống nhỏ giữa mặt số, kim giờ và kim phút.

Mẹo thiết kế:

• Kim nên vừa khít với bộ chuyển động (bạn có thể cần ấn một chút). Nếu chúng không vừa khít, bạn sẽ cần điều chỉnh một số thông số và thử lại. Tôi chỉ dùng thước kẹp để đo và sau đó cộng thêm khoảng 0,05 mm.
• Lỗ trục trên mặt số nên lớn hơn một chút so với vít của bộ chuyển động.
• Mặt số chỉ nên đủ mỏng để bạn có thể vặn đai ốc giữ của bộ chuyển động vào trong vài vòng.

Mẹo in:

• Lớp độn bên trong mặt số sẽ lộ ra (như bạn có thể thấy trong ảnh). Điều này có thể góp phần tạo nên vẻ ngoài. Ngoài ra, chỉ in với độn 100% cũng không tốn nhiều thời gian hơn.
• Thực hiện các bước để đảm bảo độ chính xác về kích thước, chẳng hạn như bù trừ chân voi và thứ tự in thành ngoài thành trong.

Lắp ráp theo thứ tự sau:

• Vặn bộ chuyển động vào mặt số phẳng
• Ấn kim giờ vào
• Ấn kim phút vào
• Thêm nắp kim loại che trục, nếu bộ chuyển động của bạn có
• Gắn mặt số phẳng vào khung
