Mô tả

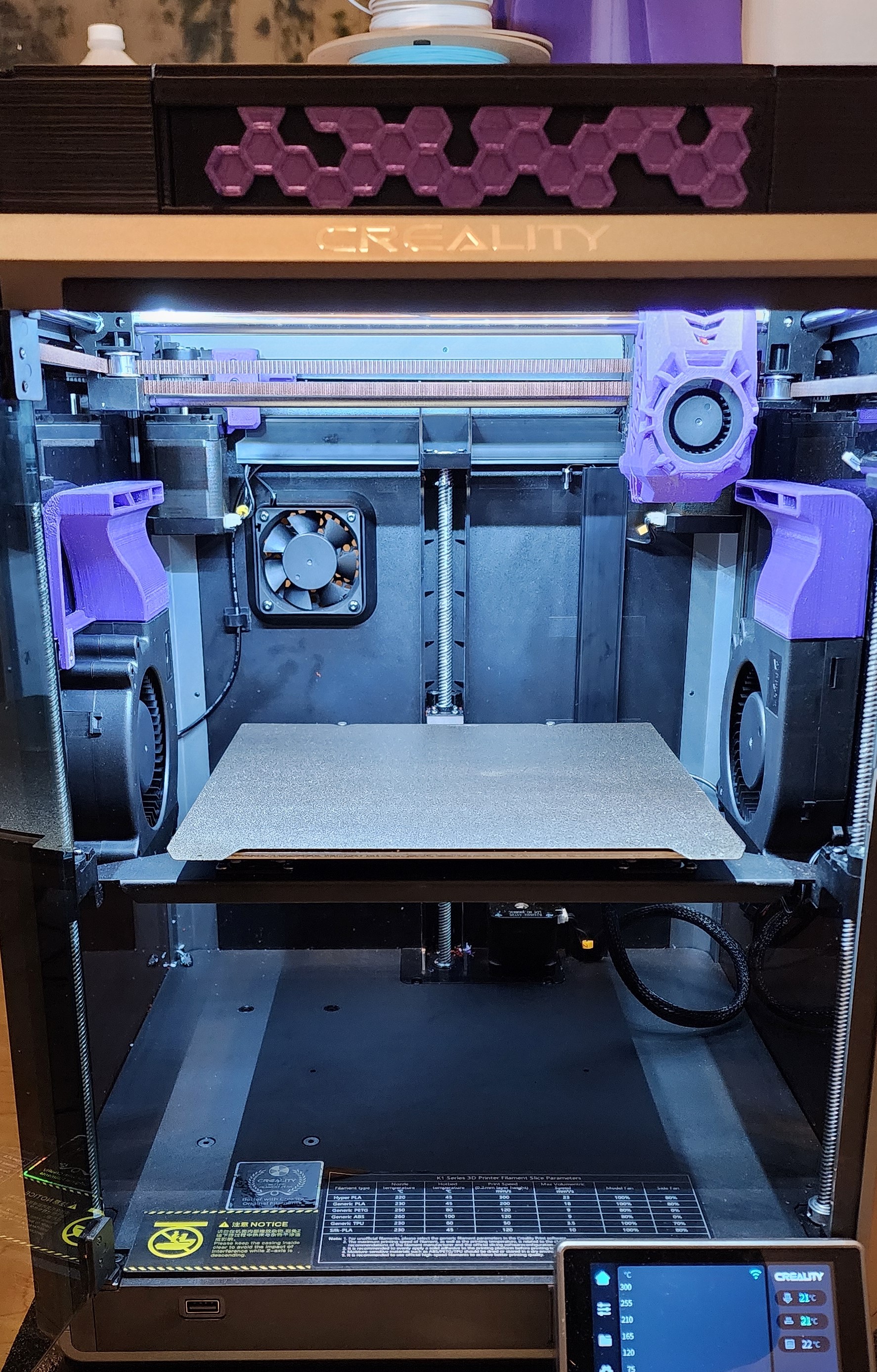

Mình muốn có thêm đèn cho em K1 nên mình đã thiết kế mấy cái này để gắn thêm vào mấy cái

Hexagon Accents Risers for Creality K1

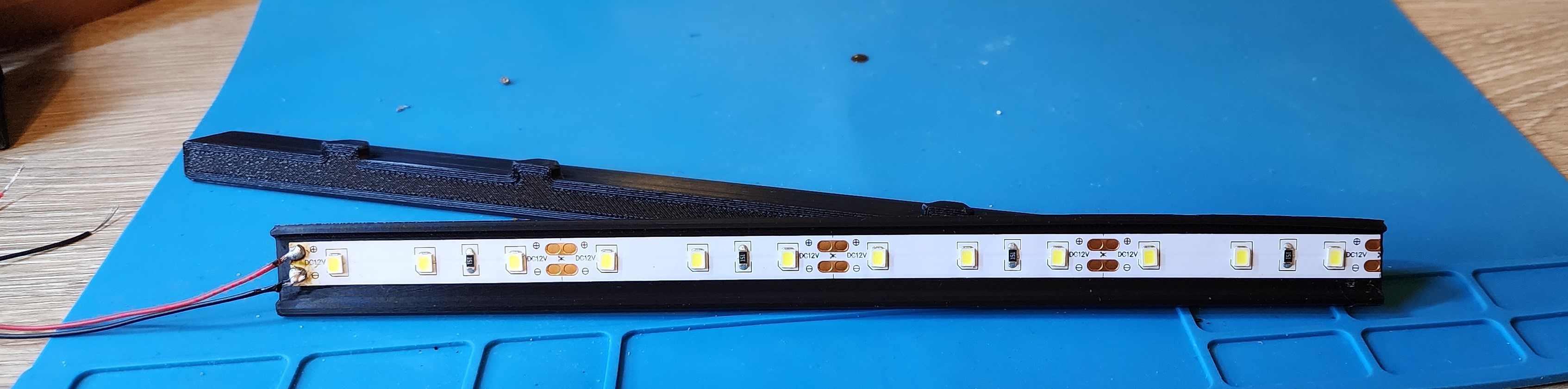

Mấy cái này được thiết kế để vừa với dải đèn LED dài 200mm và được làm để ép vừa vào các khe của Hexagon Accents Risers. ĐÂY KHÔNG PHẢI MÔ HÌNH ĐỘC LẬP.

Có ba phiên bản với các mức dung sai khác nhau tùy thuộc vào độ chính xác của máy in của bạn. Mình có kèm theo một vài mẫu thử dung sai, hãy in chúng trước để xem cái nào phù hợp nhất với máy in của bạn.

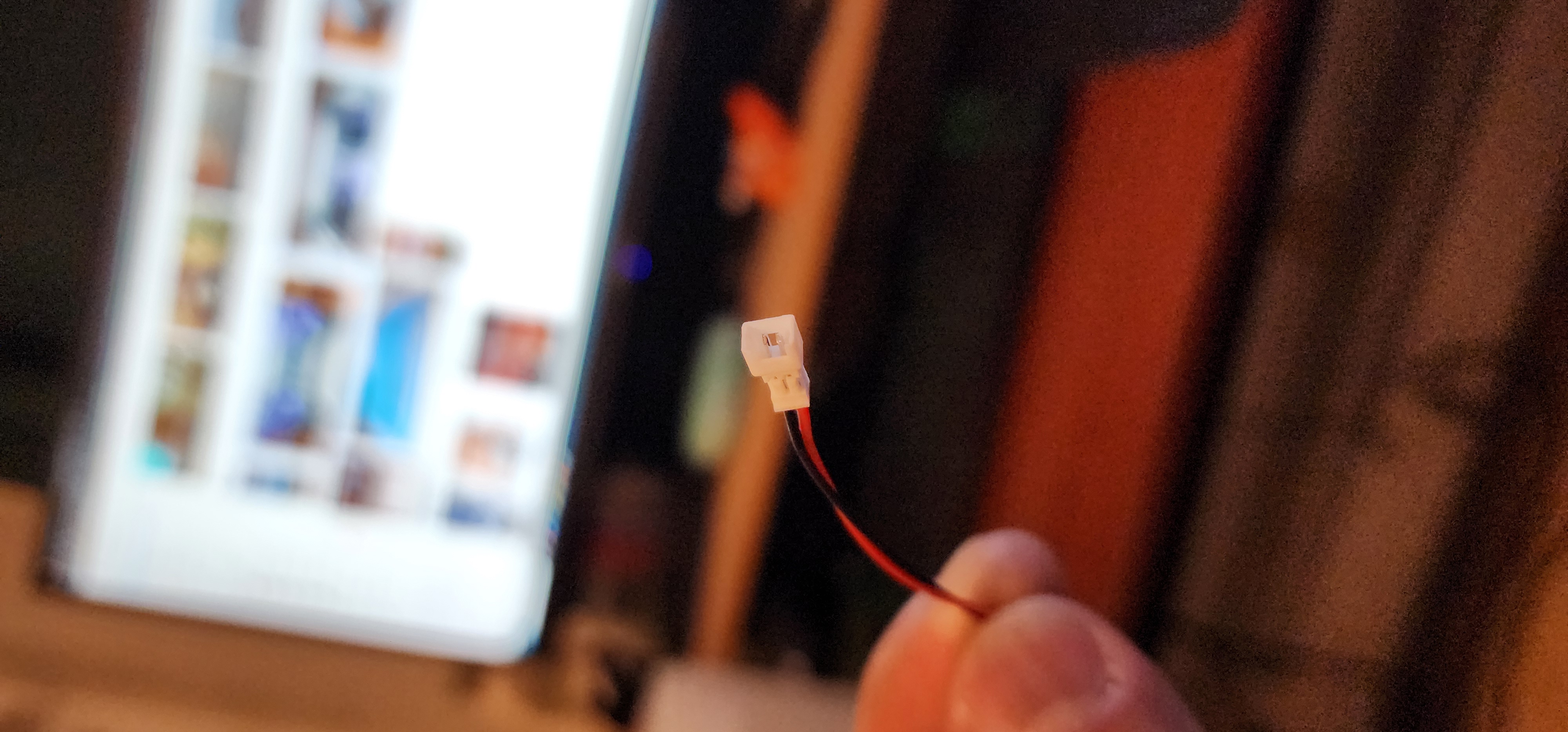

Bạn sẽ cần một số dải đèn LED 24V, cùng với các đầu nối JST cái nhỏ để sử dụng các đầu nối gốc từ máy, mình đã dùng mấy cái này:

24V LED Light Strips

JST Connectors

Lưu ý với đầu nối JST, hãy hàn dây MÀU ĐEN vào cực DƯƠNG (POSITIVE) trên dải đèn LED và dây MÀU ĐỎ vào cực ÂM (NEGATIVE). Đó chỉ là cách Creality đã đấu dây đầu nối gốc.

In mấy cái này bằng ABS hoặc PETG, sự kết hợp giữa nhiệt từ dải đèn và nhiệt từ buồng máy khi bạn in vật liệu chịu nhiệt cao sẽ làm cong các thanh.

Thông số in:

  • Chất liệu: ABS
  • Nhiệt độ: 265C
  • Brim: BẬT
  • Hỗ trợ: TẮT

Chúc anh em in vui vẻ!
