Bánh răng truyền động tùy chỉnh cho cửa gara trượt

Tôi đã phải sửa chữa bộ truyền động cho một cánh cửa gara trượt, nhưng bánh răng của động cơ mới không tương thích với thanh răng hiện có và bánh răng cũ không tương thích với trục động cơ mới, vì vậy tôi quyết định chọn một giải pháp tùy chỉnh. Có khả năng rằng mô hình này, như hiện tại, sẽ không hữu ích cho ai khác, nhưng tôi quyết định tải lên nó như một ví dụ về một bộ phận in 3D chức năng, bền bỉ.

Tôi có hai lựa chọn: thiết kế một bánh răng hoàn chỉnh với cùng số răng và kích thước trục mới hoặc chỉ một vòng chuyển đổi để có thể lắp đặt bánh răng cũ vào trục mới (nhỏ nhất). Dù sao tôi cũng cần đảm bảo rằng giải pháp:

• Phải chống thời tiết, vì nó sẽ được lắp đặt ngoài trời.
• Phải đủ mạnh. Cánh cửa được điều khiển nặng hơn 1 tấn và động cơ tạo ra mô-men xoắn đủ để sử dụng với các cánh cửa lên đến 2 tấn.

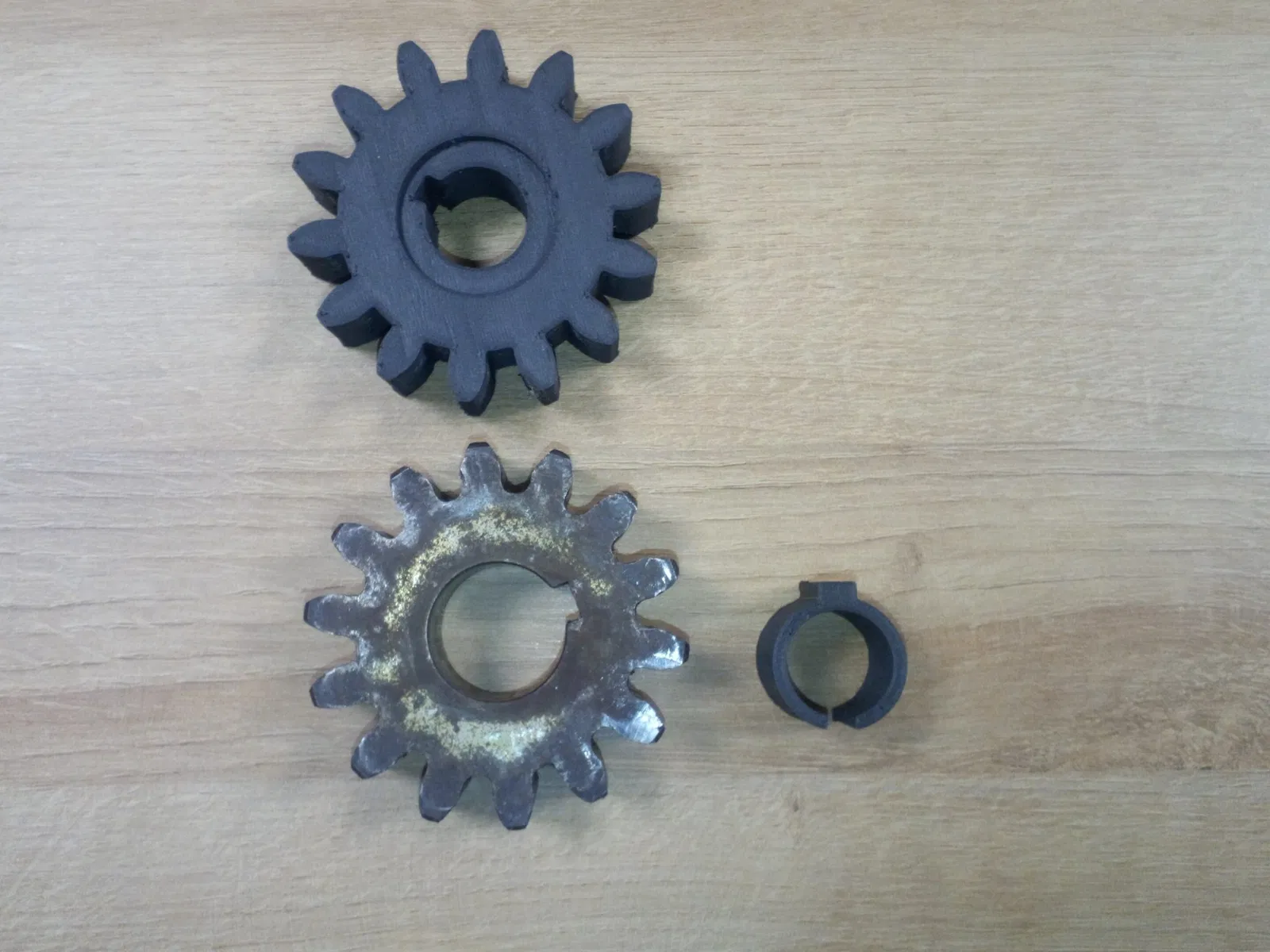

Tôi đã in hai lựa chọn với Prusament PCCF ở mức độ đổ đầy 100% và kết quả thật tuyệt vời. Tôi đã quyết định lắp đặt bánh răng tùy chỉnh để thử nghiệm một giải pháp hoàn toàn in 3D, và sẽ giữ bánh răng gốc và vòng chuyển đổi như một phương án dự phòng, nhưng tôi tin rằng chỉ cần cánh cửa di chuyển tương đối tự do, cả hai bộ phận này sẽ có thể tồn tại trong nhiều năm.

Để thiết kế bánh răng, tôi đã sử dụng trình tạo bánh răng OpenSCAD gear generator của Dr. Jorg Janssen.

Chỉnh sửa: Bánh răng đã tồn tại được hai năm. Không tệ, xét rằng nó đã tiếp xúc với một lượng mưa đáng kể.
