Wyrmspan Card Display – Khay trưng bày bài cầm lên không rớt

CẬP NHẬT

22 Thg 8, 2024:

• Cập nhật clip cho chắc chắn hơn. Về lâu dài chắc sẽ ít bị biến dạng hơn.
• Cập nhật font trong file .3mf thành ITC Benguiat Std
  • Cảm ơn góp ý của @Velosiraptor_773686!
  • Cao 8.0mm
  • Khoảng cách ký tự 50 pt
  • Độ đậm 300 pt

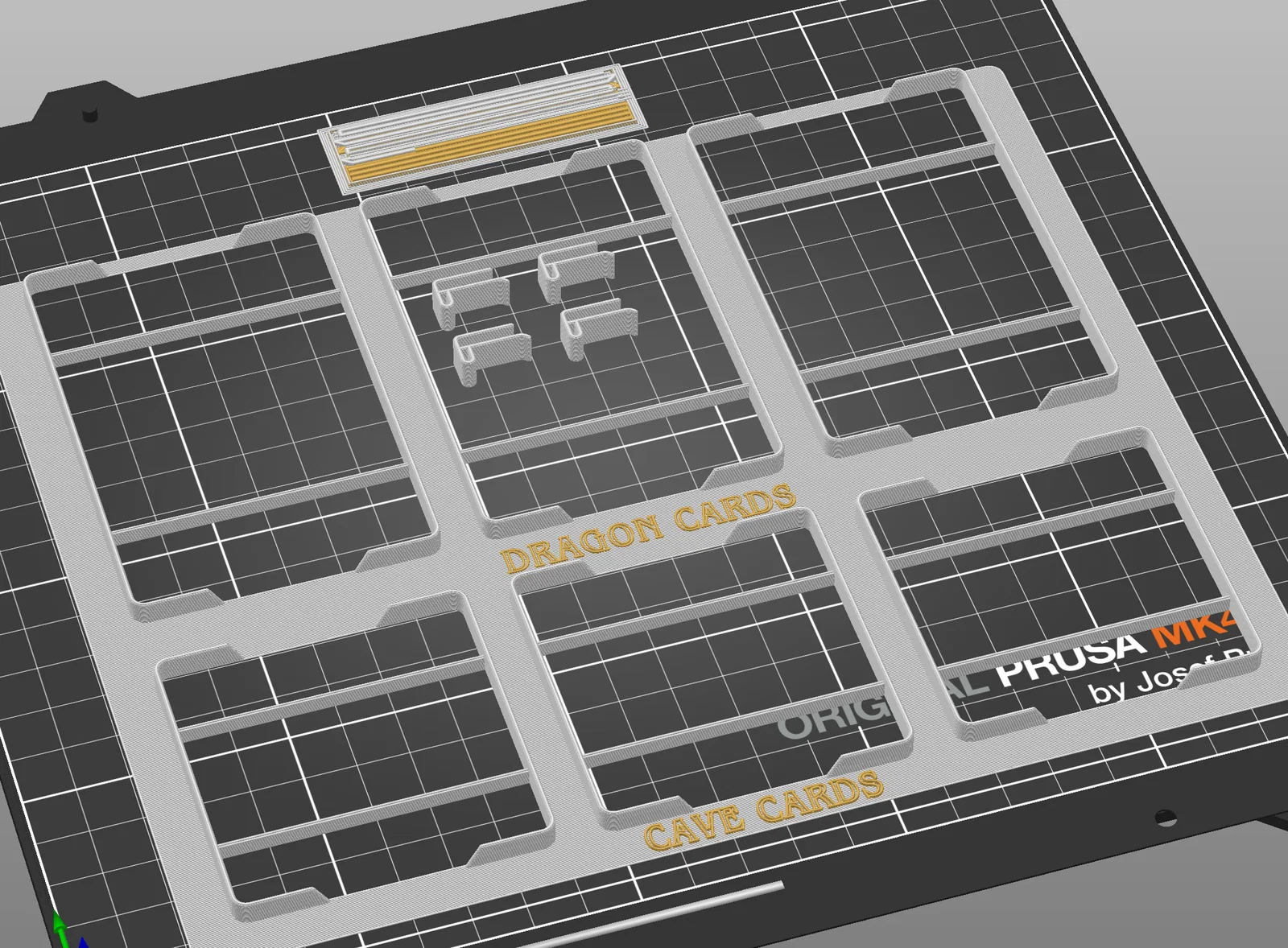

• Các setting mới có thể thấy trong hình với chữ màu vàng và nền màu tan.

6 Thg 7, 2024:

• Thêm phiên bản mới cho bài có bọc sleeve, theo yêu cầu.
• Mình cố gắng giữ cho nó nằm giữa đúng vị trí các ô card được in sẵn.
• Mình giảm bo góc từ bán kính trong 2mm xuống 0.5mm để hy vọng hợp với việc sleeve thường không bo tròn.
• Việc này làm ít chỗ hơn cho chữ và viền, nên:
  • Clip mỏng hơn chút để lắp vừa mà không bị thò ra
  • Chữ cao 9mm thay vì 10mm.

Mô tả

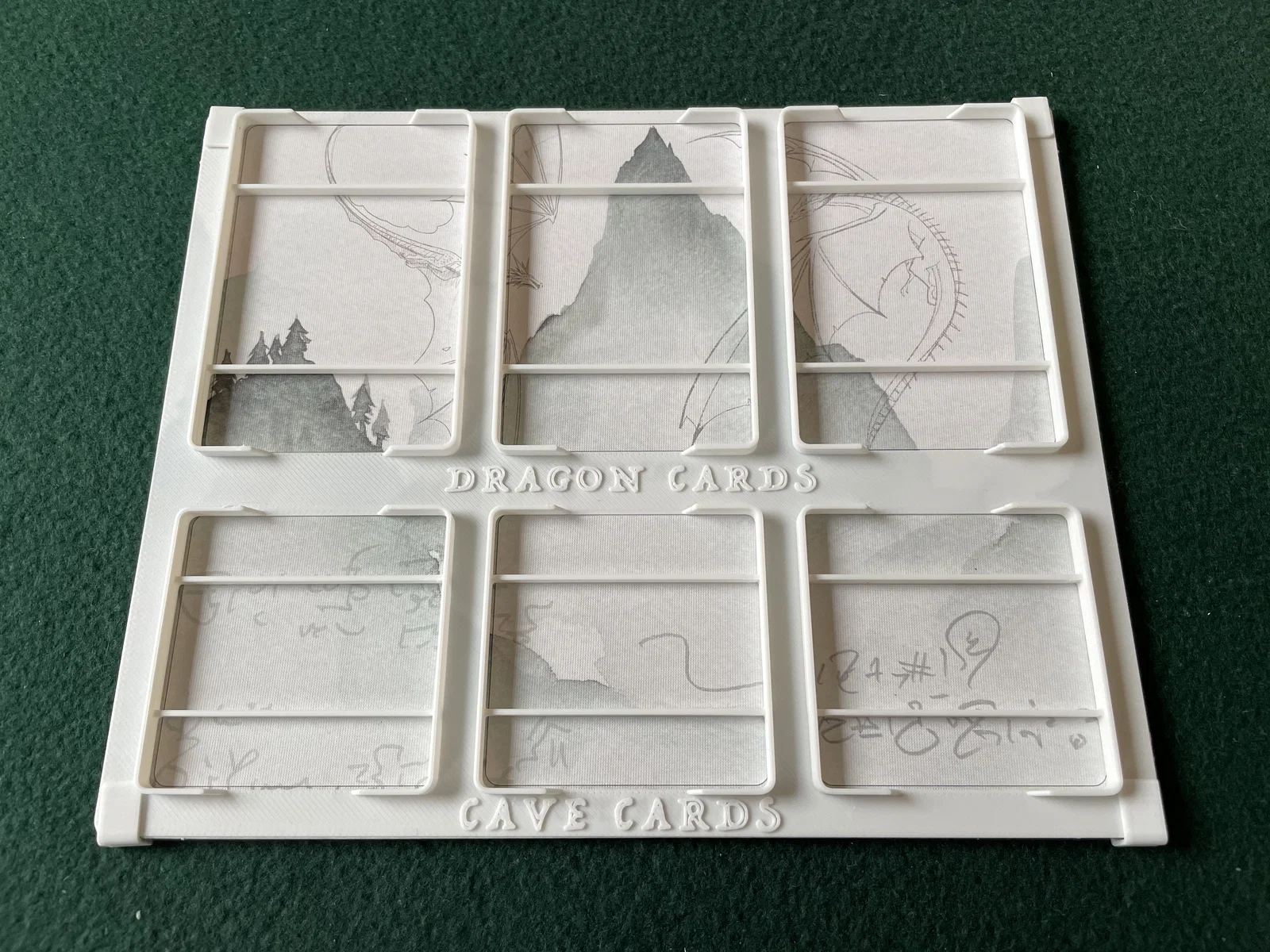

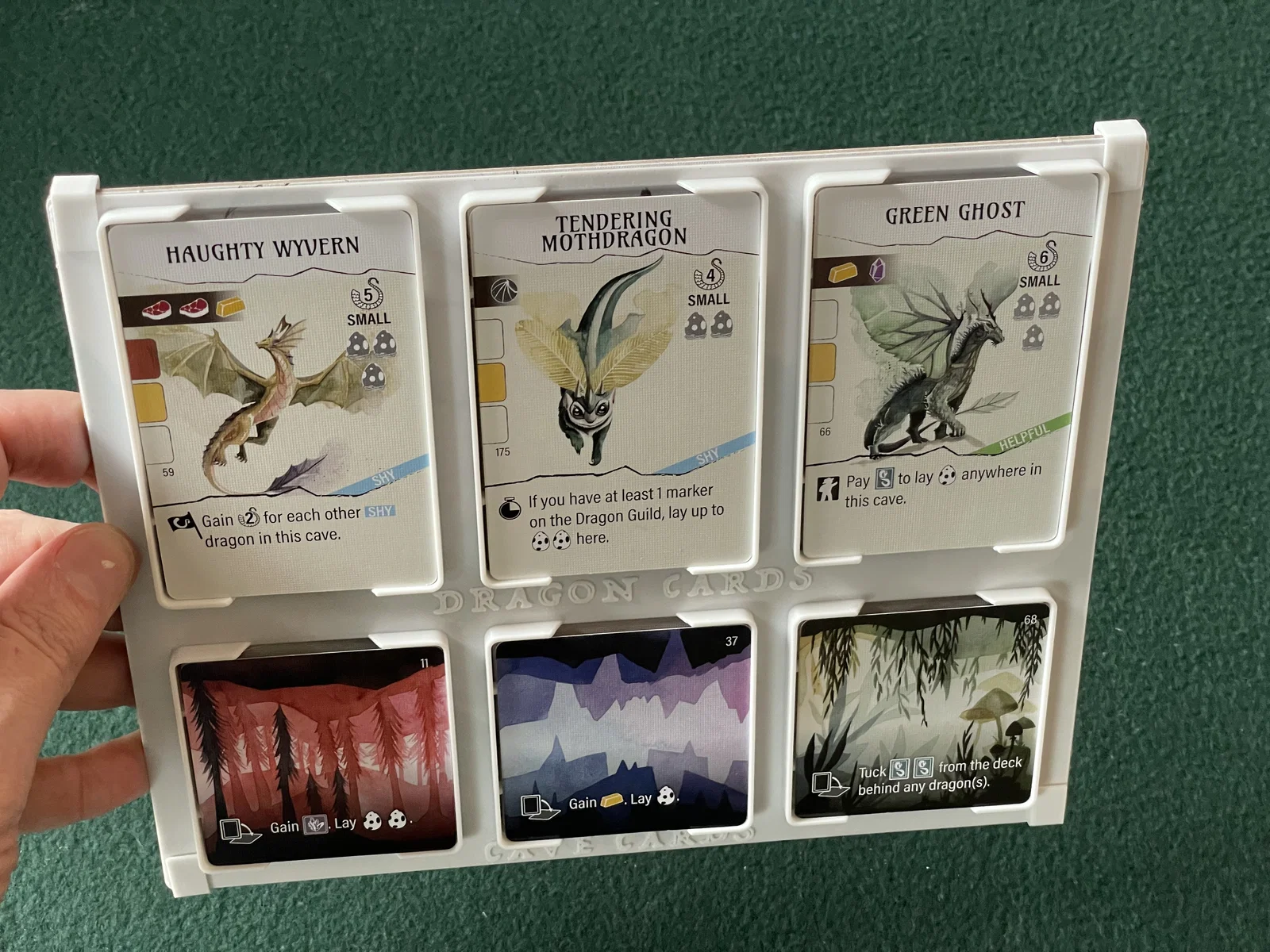

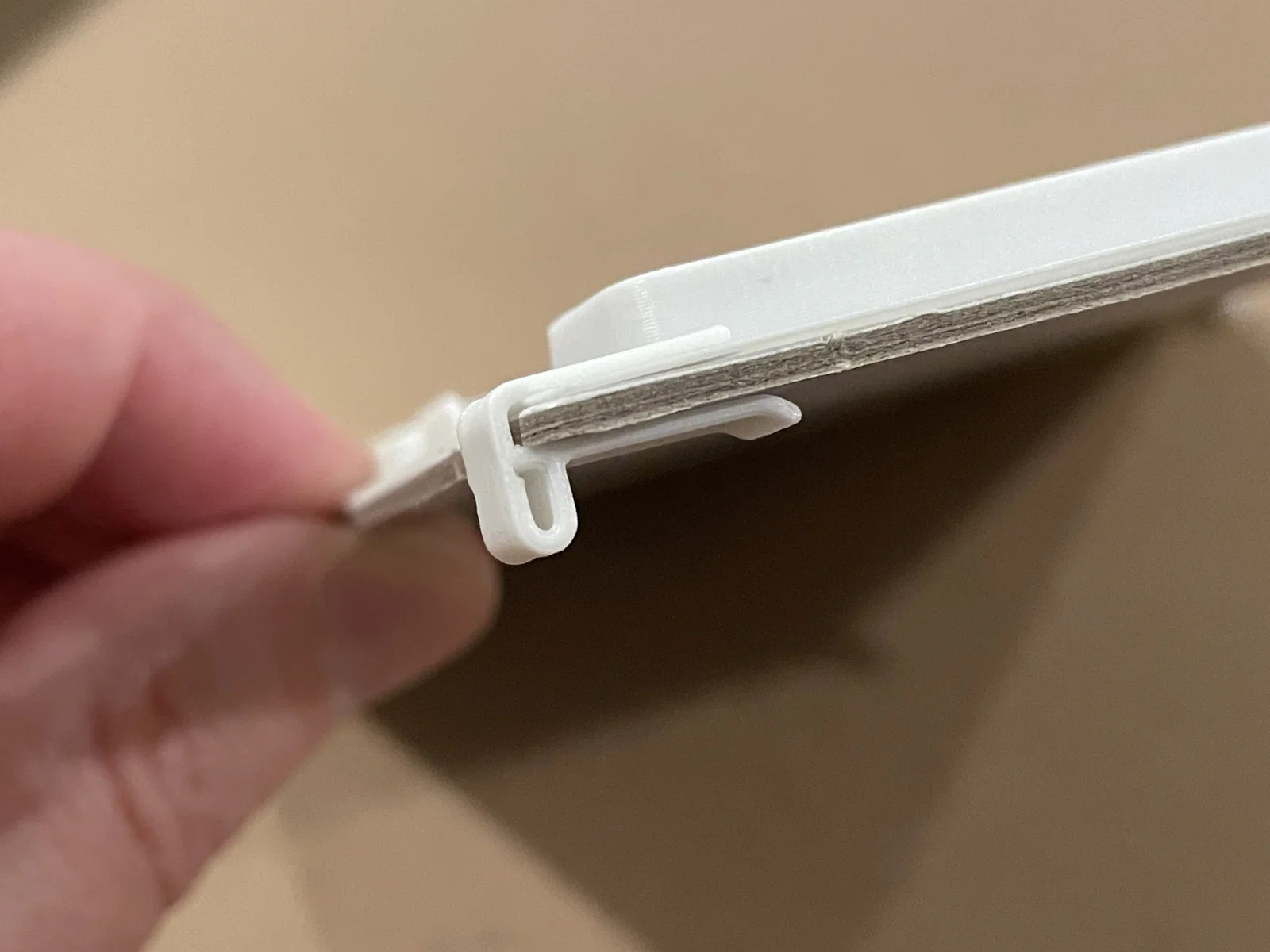

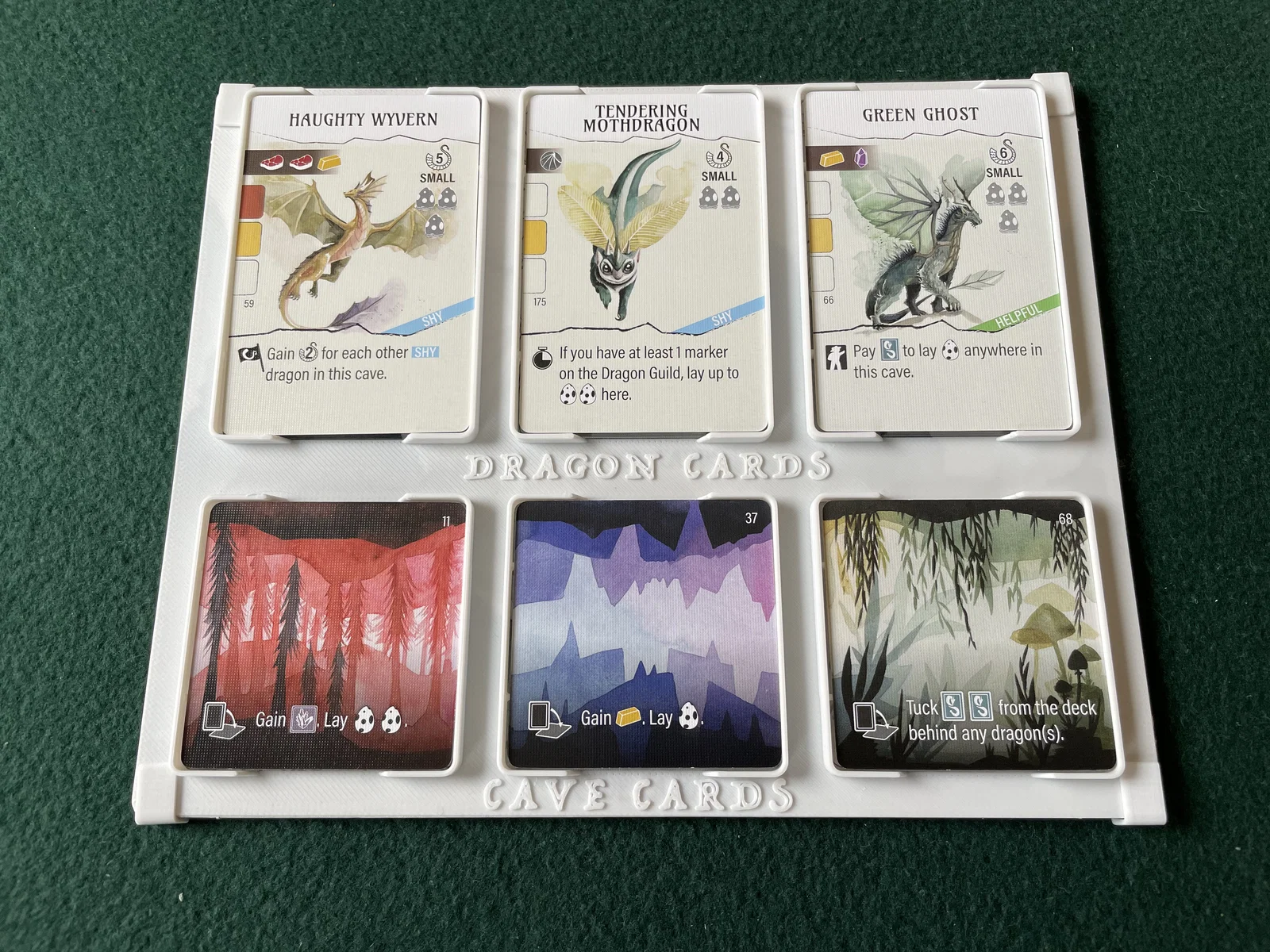

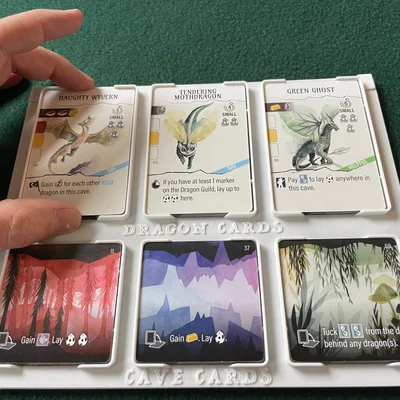

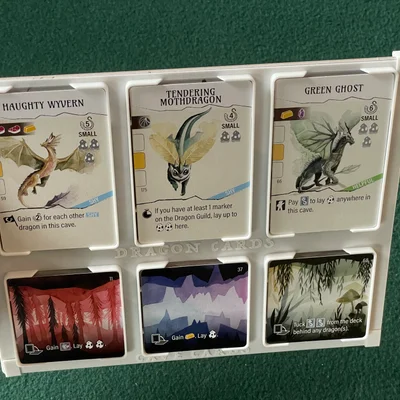

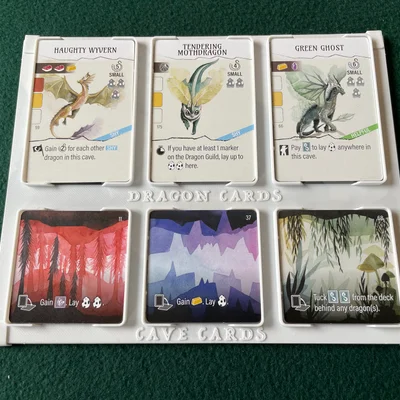

Mình thấy tới lúc phải làm gì đó với khay display card rồng và hang động rồi. Nhà mình hay nhấc cả khay lên để kéo lại gần cho dễ nhìn trên đó có gì, nhưng phải cực kỳ cẩn thận kẻo rớt bài. Mình thiết kế món này để đặt chồng lên phần card display có sẵn và dùng 4 cái clip để kẹp cố định. Mấy cái clip cũng đóng vai trò như spacer tách khỏi mặt bàn để dễ thò tay vô nhấc lên.

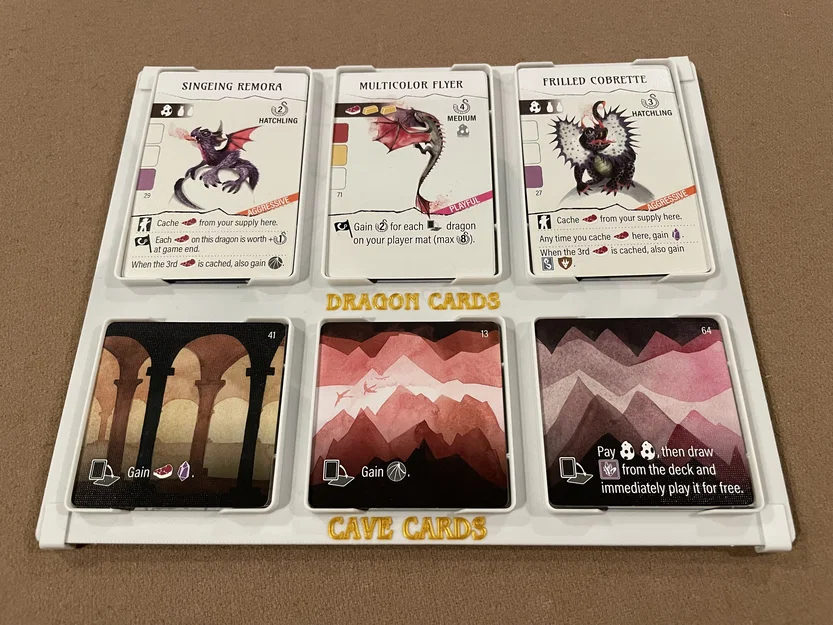

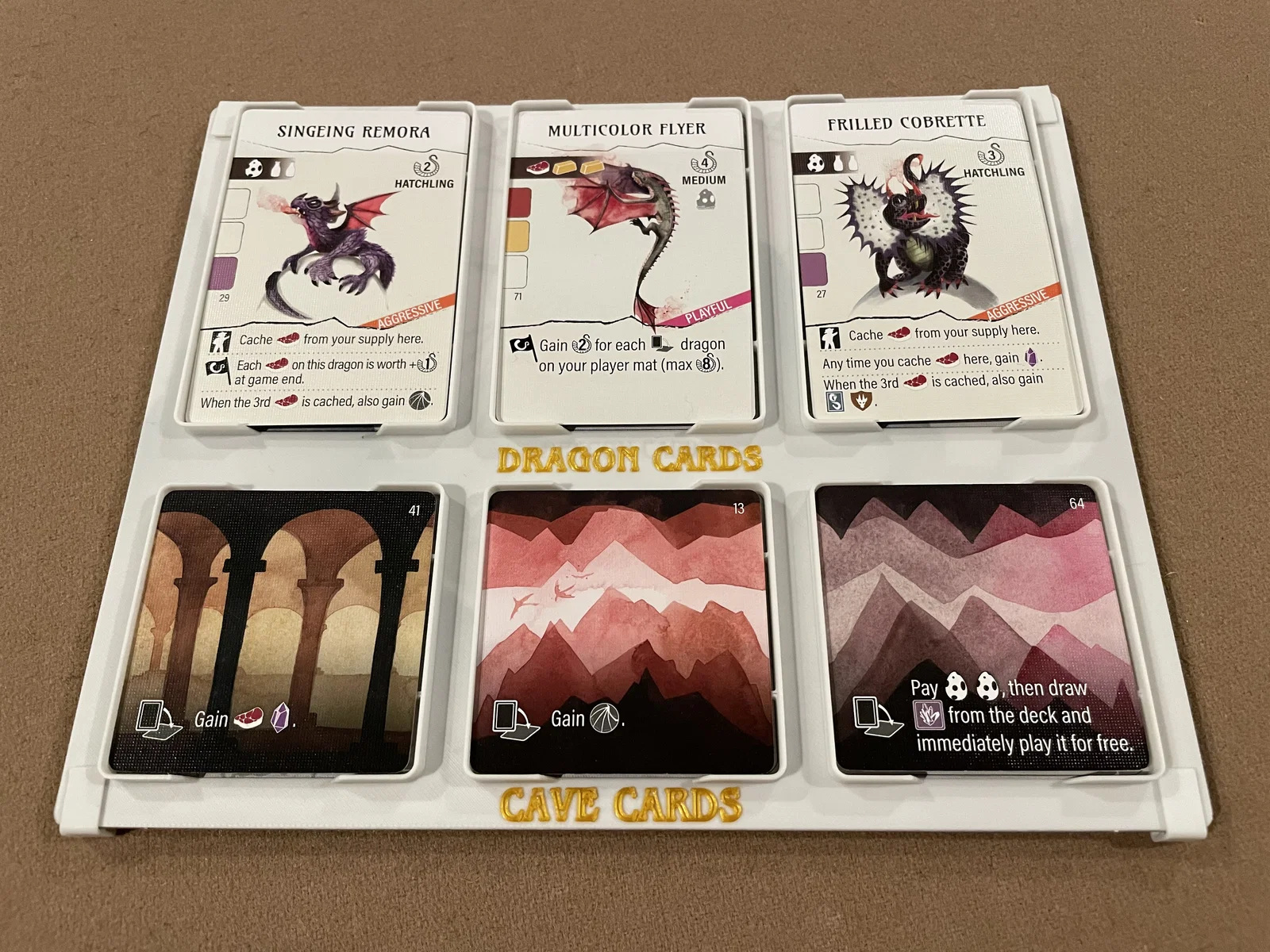

Bản model display này tự nó không có chữ gì. Mình có kèm một file .3mf chứa setting PrusaSlicer của mình, trong đó mình có thêm text để hiện đúng “Dragon Cards” và “Cave Cards” như bản gốc. Mình cũng có nghĩ tới việc in vài lớp đầu bằng filament trong suốt để cố nhìn thấy chữ gốc, nhưng mình chưa thử.

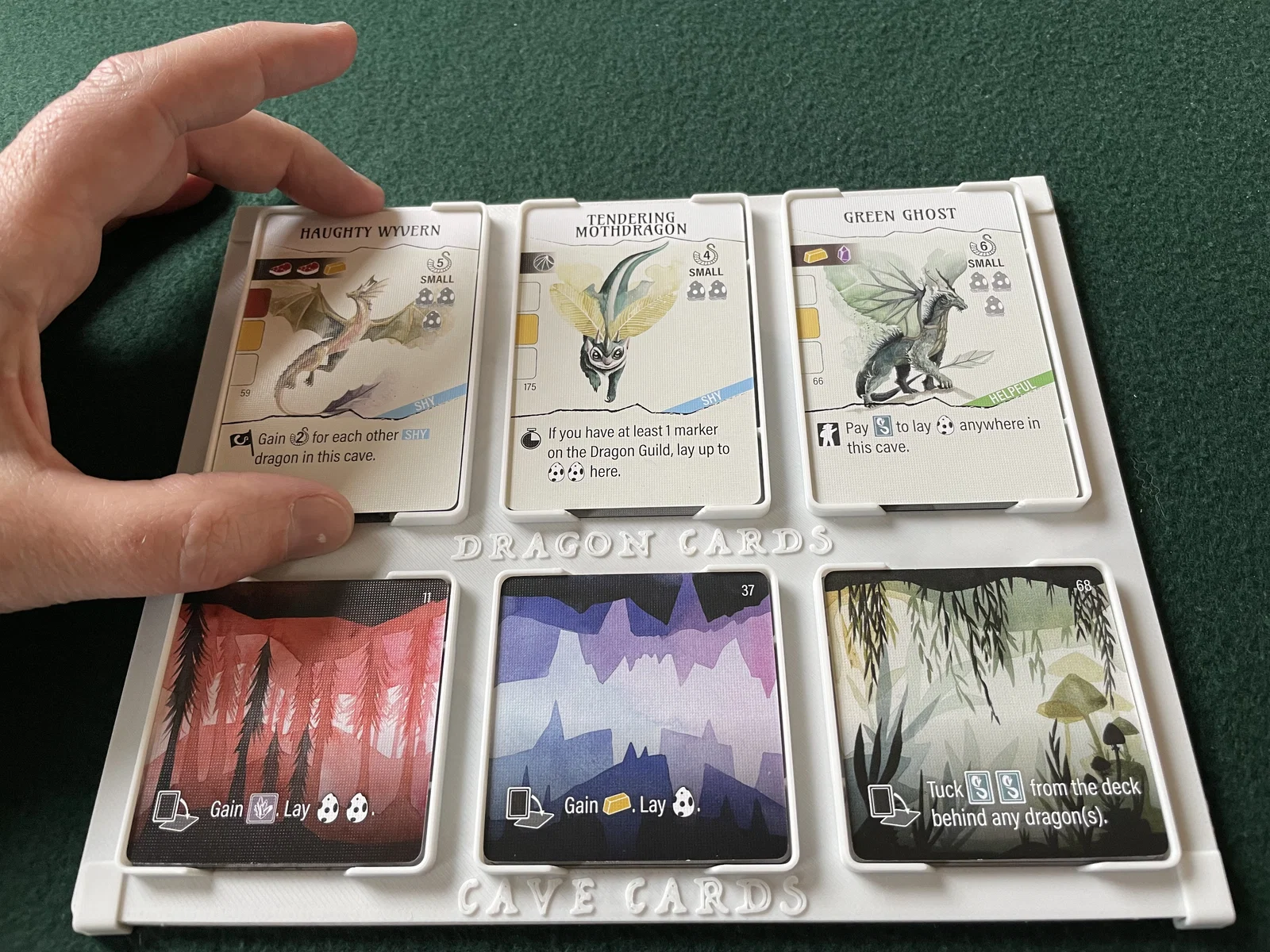

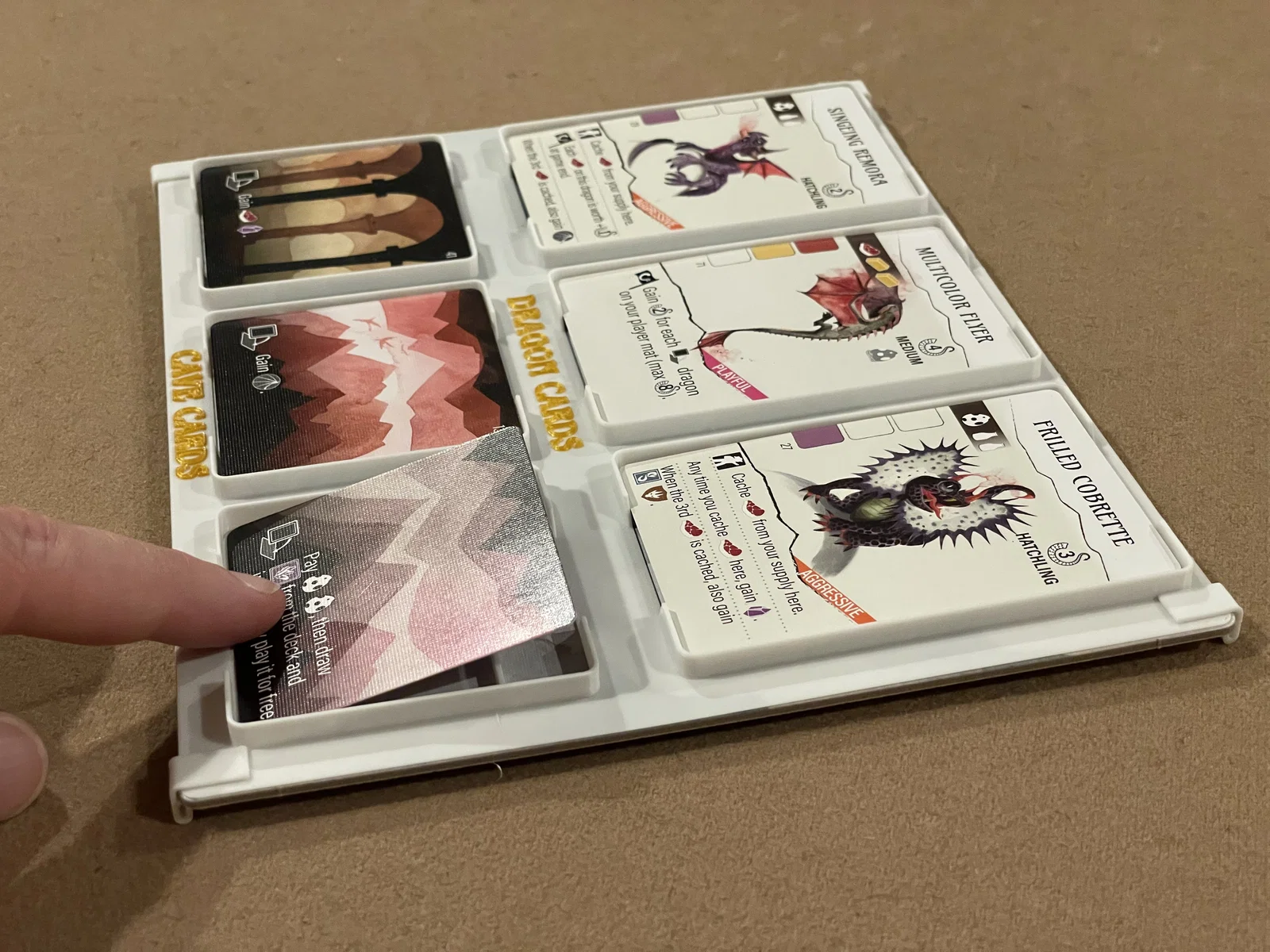

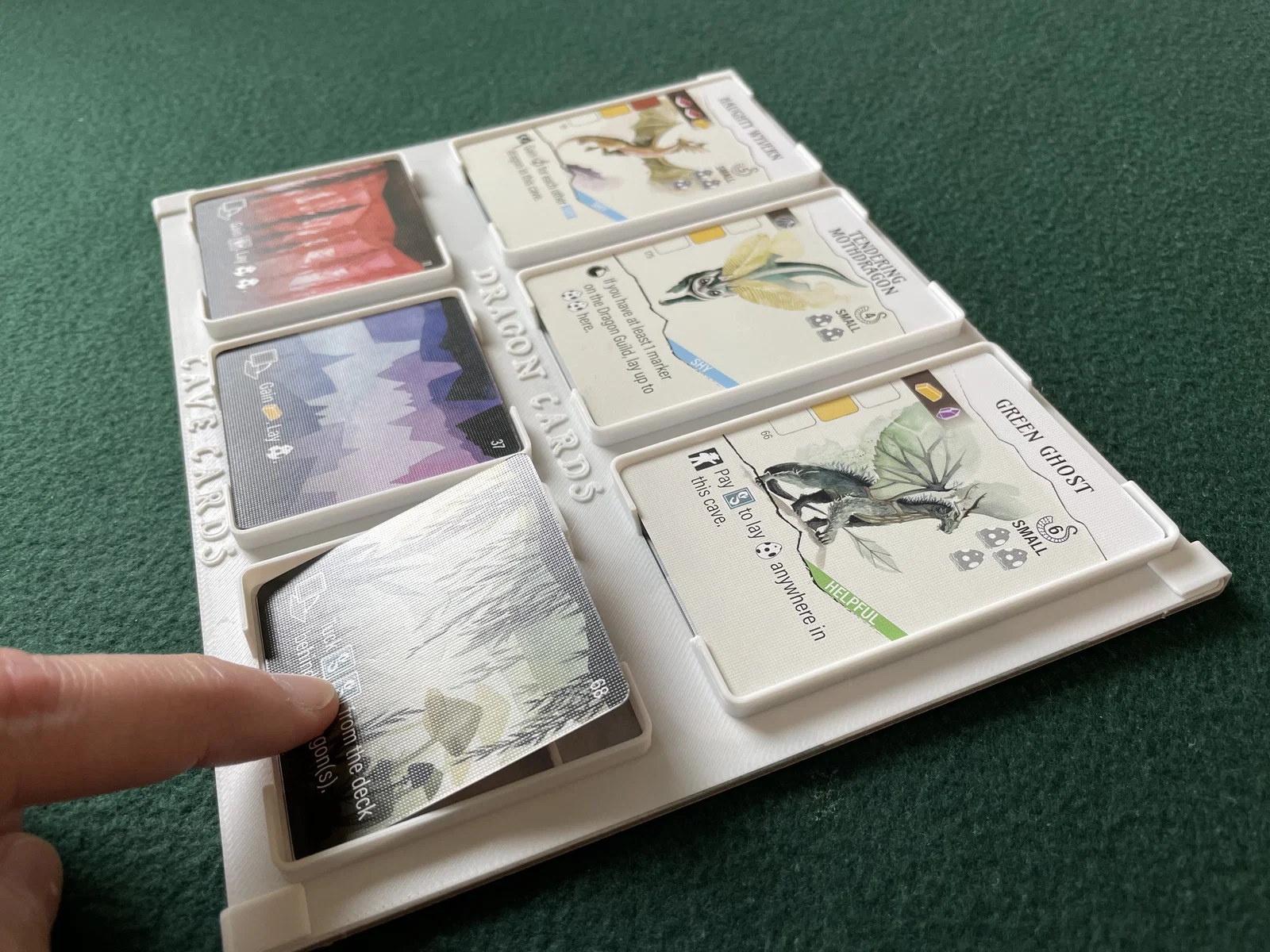

Thực tế các lá card được “treo” hở khỏi bề mặt khoảng 3mm nên bạn kẹp lấy rất dễ. Ngoài ra bạn cũng có thể nhấn xuống một bên lá bài để nó bật lên rồi lấy ra.

In ấn

In khá là đơn giản. Dưới đây là những gì mình dùng cho các bản in trong hình và cũng chính là cái có trong file .3mf:

• Nozzle 0.6mm
  • Nếu bạn dùng nozzle 0.4mm, mình khuyên nên ép extrusion width về 0.50mm.
• Layer height 0.20mm
• California Filament’s Paper White PETG
• 1 perimeter
• Mình dùng perimeter generator “classic” vì Arachne tự nhiên làm mấy thứ lạ khiến bản in kém sạch hơn.
• Mình thêm chữ bằng PrusaSlicer và đặt:
  • Depth 0.4mm; surface mounted
  • Font mới nhất:
    • Cao 8mm
    • ITC Benguiat Std
    • Khoảng cách ký tự 50 pt
    • Độ đậm 300 pt
  • Font ban đầu:
    • Cao 10mm
    • Trattetello font
    • Khoảng cách ký tự 135 pt
    • Độ đậm 150 pt
  • 1 perimeter
  • 0% infill; 0 solid bottom/top layers – mình muốn phần chữ nổi chỉ chỉ gồm perimeters thôi.
• Khi in các clip, chỉ cần nhớ in nằm nghiêng (in trên cạnh). Bạn sẽ cần 4 cái.
