Bộ chuyển đổi cuộn Prusament sang lõi nạp nhựa Recycling Fabrik

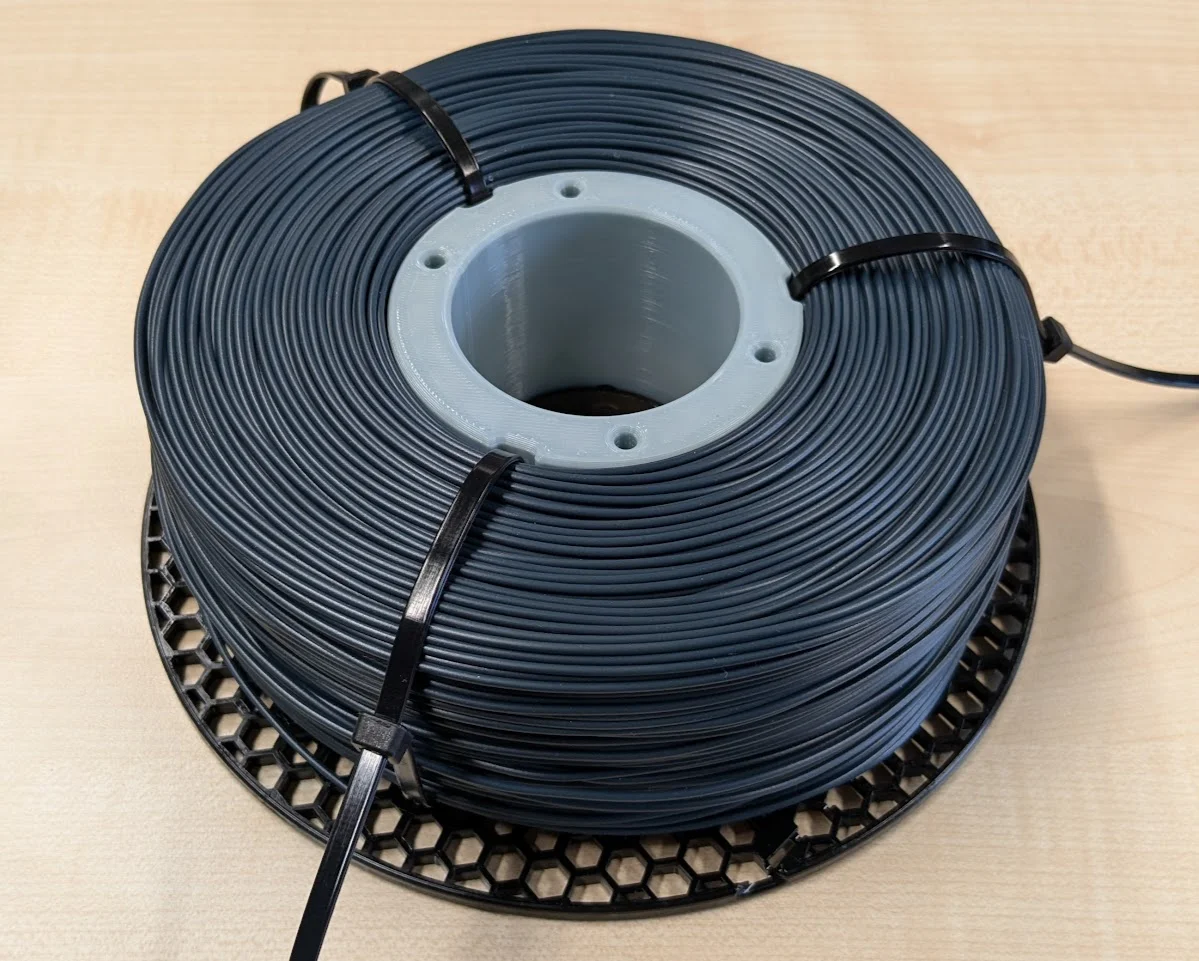

Bộ chuyển đổi này cho phép bạn tận dụng những cuộn nhựa Prusament cũ để làm ống Multispool cho các loại nhựa nạp lại (Refill) từ “Recycling Fabrik” https://www.recyclingfabrik.com.

Đây là giải pháp thay thế cực kỳ bền bỉ và chắc chắn so với các loại ống in toàn bộ, đồng thời giữ cuộn nhựa nạp lại chặt hơn nhiều so với Multispool nguyên bản. Để tăng độ tin cậy khi dùng trong các hệ thống như BambuLab AMS, đầu sợi nhựa được cố định vào tâm của cuộn. Việc này ngăn tình trạng cuộn nhựa xoay trên lõi, một lỗi thường gặp với các loại Refill khi dùng trong AMS.

Đối với các dòng máy in có cảm biến hết nhựa (filament runout detection), tốt nhất là đừng cố định đầu sợi nhựa. Máy đùn sẽ khó có thể kéo sợi nhựa ra khỏi lỗ nếu nó bị chặn lại.

Hướng dẫn lắp đặt

Hướng dẫn này áp dụng cho phiên bản dùng ốc vít ngắn và đai ốc (nut) nhúng. Các hình ảnh minh họa sẽ cho bạn thấy thứ tự lắp ráp chính xác.

1. Tháo lõi bìa cứng của cuộn Prusa. Phần bìa cứng này có thể khá chặt, nhưng bạn có thể lấy ra bằng cách lắc nhẹ hai nửa cuộn. Đừng dùng lực quá mạnh kẻo làm hỏng các nửa cuộn.

2. Chuẩn bị các nửa cuộn Prusa: Vòng ngoài giữ lõi bìa cứng cần được cắt bỏ để lấy không gian cho cuộn Refill. Bạn có thể dùng cưa sắt, máy Dremel, máy tiện, ...

3. Chuẩn bị phần Tâm (Center Piece): Nhấn các đai ốc M4 vào.

   1. Không phải đai ốc nào cũng giống nhau, có loại cao hơn hoặc thấp hơn 3mm nên việc lắp có thể hơi khó khăn.

   2. Lưu ý: Hãy kiểm tra xem bạn đang có đai ốc thường (cao 3mm) hay đai ốc dẹt (cao 2mm) và chọn đúng model tương ứng.

4. Vặn ốc vào nửa dưới của cuộn. Bạn có thể dùng bất kỳ nửa nào, chỉ cần đảm bảo dùng mặt của phần Tâm không có lỗ xuyên sợi nhựa.

5. Xoay các dây rút của cuộn Refill ra phía ngoài trước khi đặt nó vào phần Tâm.

6. Tìm đầu sợi nhựa ở phía trong của cuộn Refill. Mặt này phải hướng lên trên. Kéo đầu sợi nhựa ra khoảng một phần ba (đến vị trí dây rút tiếp theo).

7. Đặt cuộn Refill vào phần Tâm. Phần Tâm được thiết kế cố ý để hơi khít nhằm tránh việc cuộn nhựa bị xoay. Hãy đảm bảo căn chỉnh đầu sợi nhựa hướng về phía lỗ xuyên qua của phần Tâm.

8. Luồn đầu sợi nhựa vào lỗ xuyên qua. Tùy vào loại hoặc màu sắc, sợi nhựa có thể hơi giòn nên hãy cẩn thận kẻo làm gãy nó. Nếu lỡ làm gãy, cứ đẩy đoạn gãy qua lỗ là được.

9. Khi sợi nhựa đã chui ra ngoài, kéo căng và đảm bảo nó nằm đúng vào rãnh. Bạn có thể dùng kìm để hỗ trợ.

10. (Tùy chọn) Cắt bớt phần thừa của sợi nhựa đang nhô ra ở giữa.

11. Căn chỉnh nửa trên của cuộn và siết ốc nhẹ nhàng (đừng siết chặt ngay!). Hãy kiểm tra xem sợi nhựa có bị nhảy ra khỏi rãnh hay không.

12. Cố định đầu ngoài của sợi nhựa vào cuộn để tránh nó tự bung ra.

13. Cắt dây rút và rút cái đầu tiên ra, sau đó siết chặt ốc tương ứng. Tiếp tục làm như vậy với các dây rút còn lại.

14. Đảm bảo tất cả ốc vít đã được siết chặt.

15. Dán nhãn lên cuộn.

16. XONG! 🥳

Linh kiện cần thêm

Ốc vít ngắn và Đai ốc:

• 8x Ốc M4x16mm (hoặc dài hơn, tối đa khoảng 25mm là ổn), chuẩn DIN 9784 hoặc DIN 84 để bề mặt cuộn phẳng, nếu không thì DIN 912 vẫn dùng được.

• 8x Đai ốc M4 DIN 934 (dùng cho model Regular Nuts) hoặc đai ốc DIN 439/ISO 4035 (dùng cho model Flat Nuts).

Thay thế: Ốc vít dài:

Bạn có thể dùng 4 con ốc rất dài thay vì 8 con ốc ngắn và đai ốc nhúng, tận dụng khoảng không hình lục giác 7mm của cuộn Prusa để đặt đai ốc M4 vào. Tuy nhiên cách này không khuyến khích vì lắp ráp khá phức tạp.

• 4x Ốc M4x65mm, ưu tiên ốc trụ DIN 9784 (nếu tìm được loại dài) hoặc ốc xẻ rãnh DIN 84. DIN 912 cũng được nhưng đầu ốc sẽ bị nhô ra.

• 4x Đai ốc M4 DIN 934 hoặc DIN 439/ISO 4035.

Thiết lập in

• Nên dùng các loại nhựa chịu nhiệt như ABS, ASA, PC(CF), ... nếu bạn có ý định cho cuộn nhựa vào máy sấy.

• Khuyên không nên dùng vật liệu hút ẩm như PLA, PETG, PA, ... nếu bạn cần sấy nhựa, vì khi đó bạn sẽ phải sấy cả nhựa lẫn lõi cuộn.

• Với 3 lớp vỏ (perimeter), các bộ phận chịu lực sẽ được làm đầy hoàn toàn. Infill ở phần lõi không quá quan trọng đối với độ bền.

• Không cần hỗ trợ (support).

• Tối ưu nhất ở chiều cao lớp in 0.25mm.

Hãy cân nhắc nhấn thích và đăng ảnh thành quả nếu bạn thấy mẫu này hữu ích nhé 🙂

Cập nhật 22.12.2024: Phiên bản v9 đã thêm các lỗ ở phía đối diện của đai ốc, giúp bạn có thể đẩy chúng ra nếu muốn tái chế phần Tâm của cuộn.
