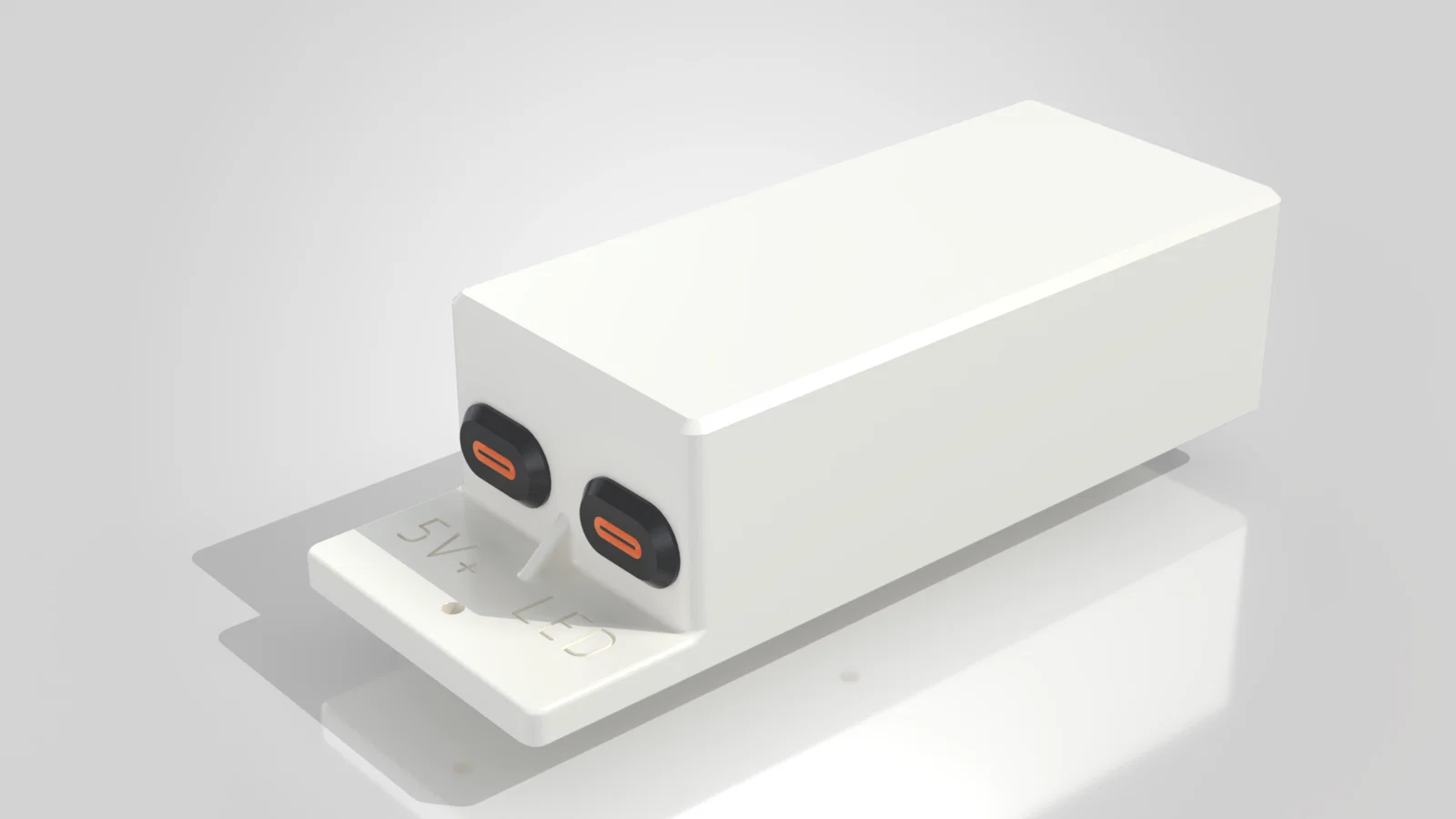

Vỏ hộp WLED cho Wemos D1 Mini

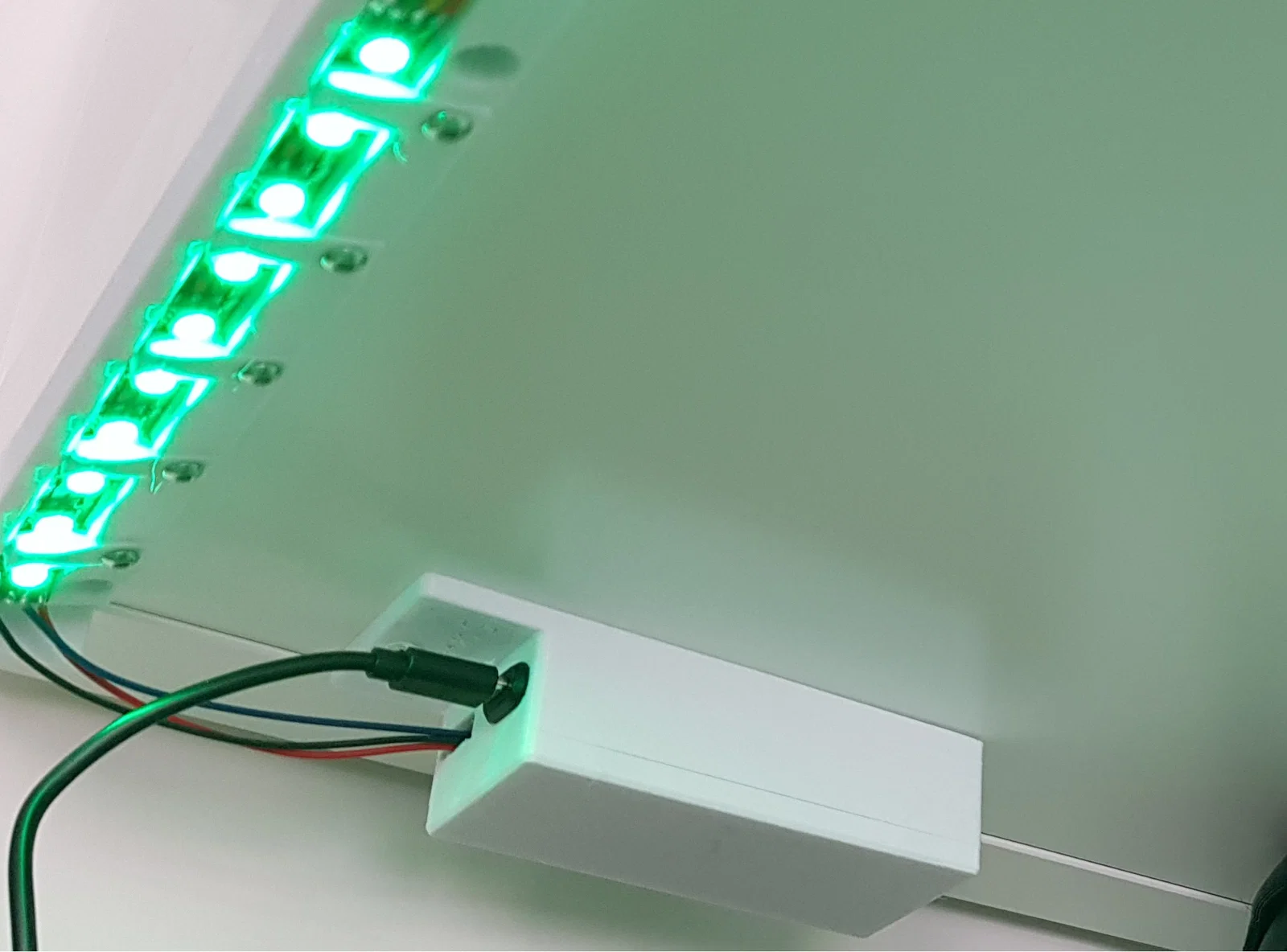

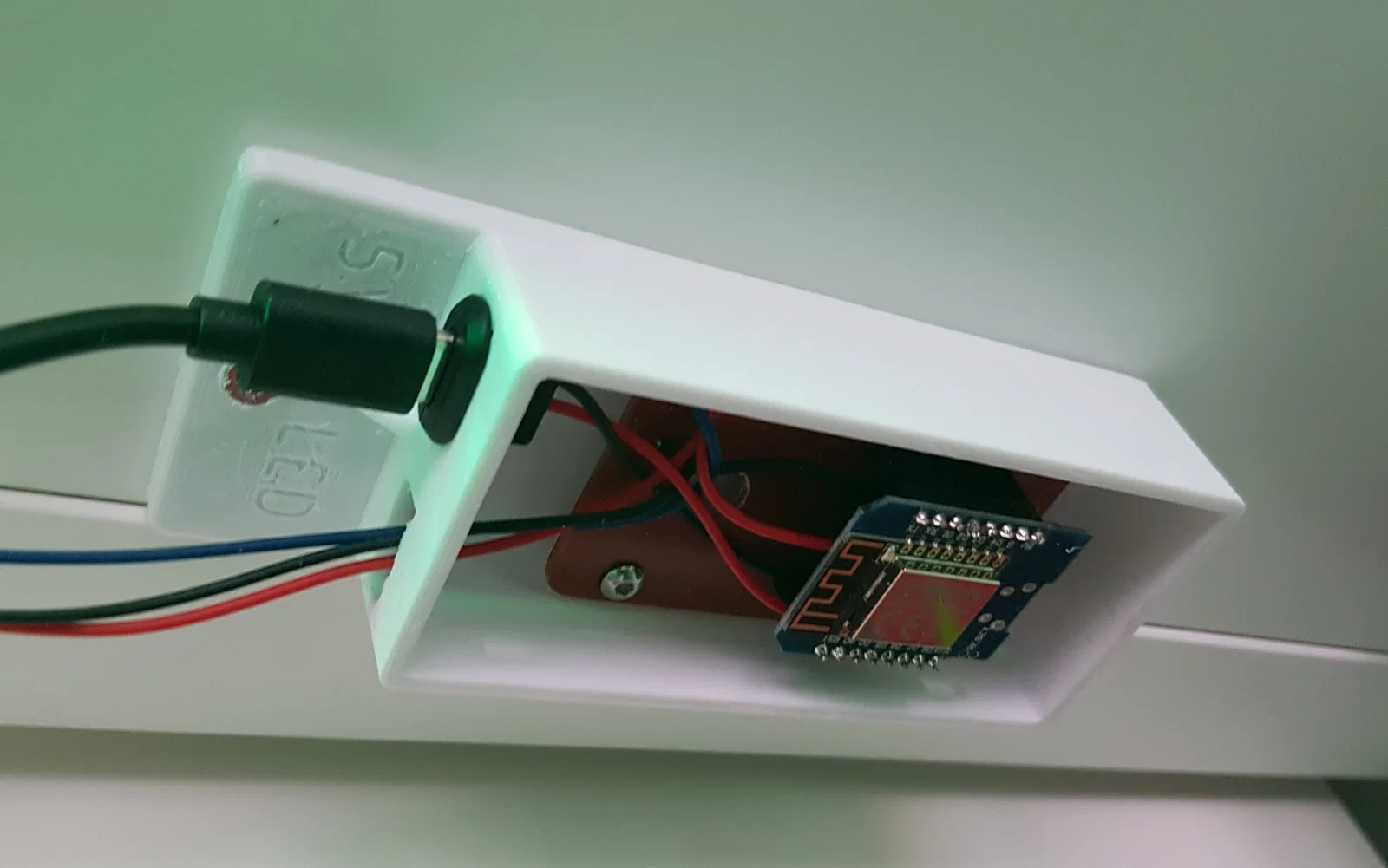

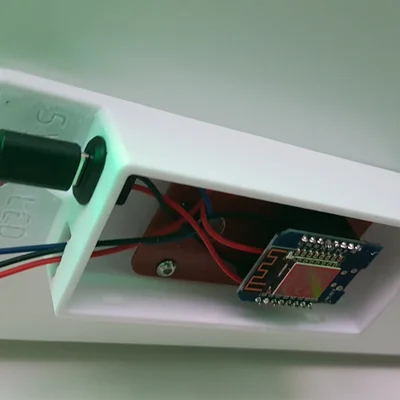

Để thắp sáng bàn làm việc, mình dùng dải đèn LED WS2812b gắn ngược lên kệ sách. Trong ví dụ này, mình lắp dải đèn ngay dưới kệ IKEA KALLAX. Phần nắp hộp chỉ cần nhấn vào là khớp.

😄 Dự án này hữu ích với bạn chứ? Nếu có, hãy để lại một like và đánh giá giúp mình nhé!

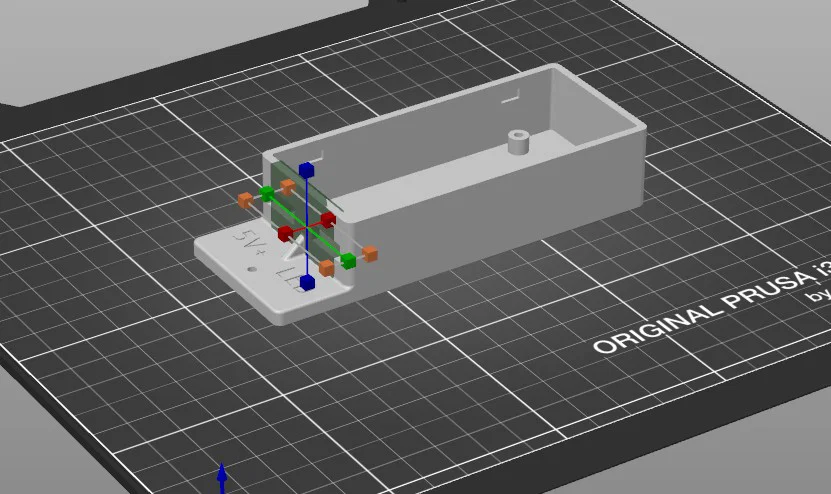

Thông số in

• Độ dày lớp in (Layer height): 0.2mm
• Chất liệu (Filament): PETG
• Độ đặc (Infill): 5-15% kiểu thẳng (geradlinig)
• Vách (Perimeter): 3
• Lớp đáy (Basisschicht): 3
• Lớp trên (Obereschicht): 3
• Hỗ trợ (Stützen): Có, cần cho phần -> ESP_CAS_STANDARD

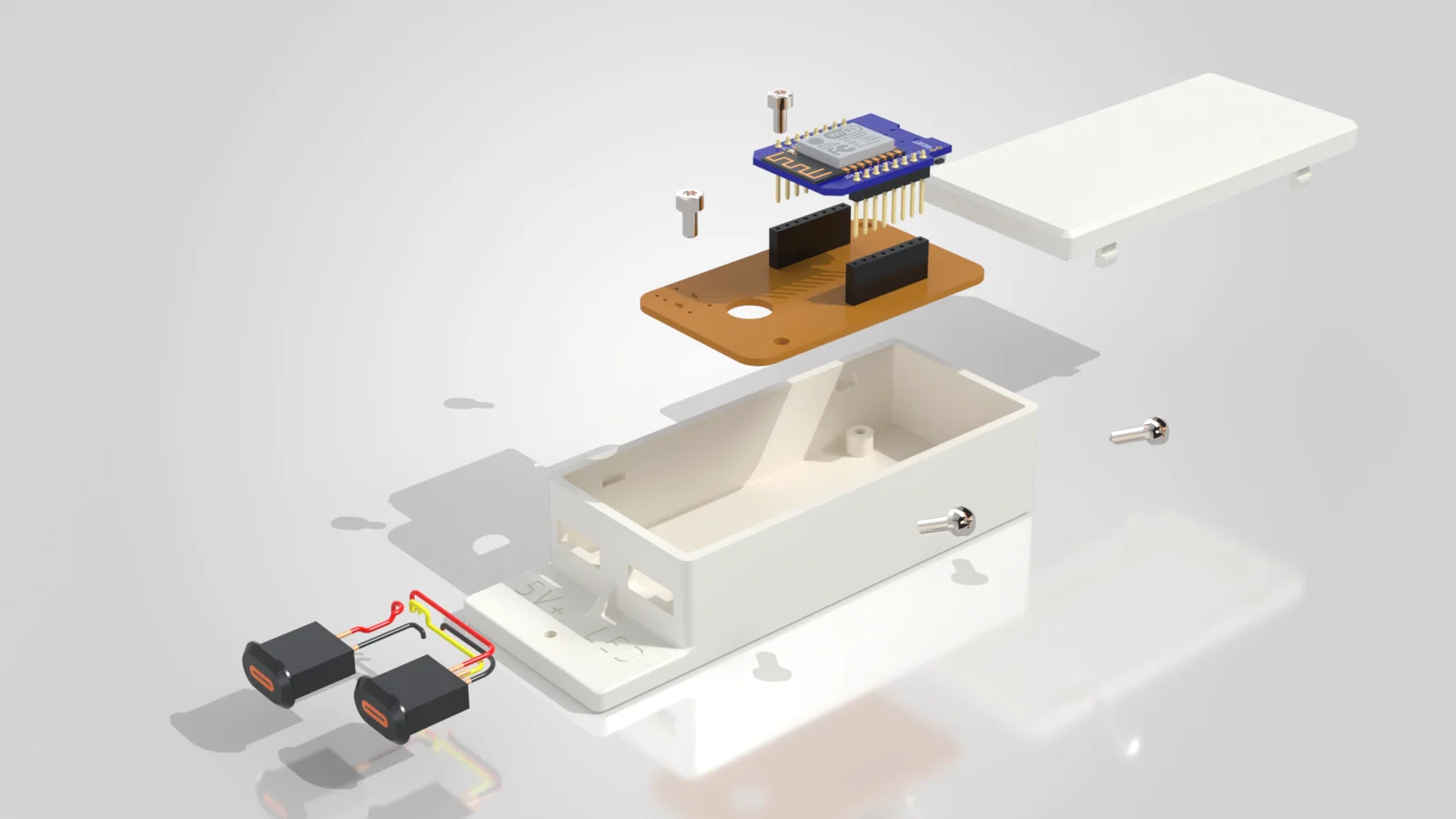

Linh kiện cần dùng

• ESP 8266 - WEMOS D1mini [Link]
• Dải đèn LED WS2812b (loại 60 LED/mét) [Link]
• 1x Giắc cắm USB-C 2 cực [Link]
• 1x Giắc cắm USB-C 4 cực [Link]
• 1x Đầu cắm USB-C nối giữa dải LED và ESP [Link] (hoặc có thể hàn trực tiếp)
• Dây điện 0.35mm²
• 2x Vít DIN4762 M3x6
• 2x Vít DIN7049 St2.9x13 (hoặc loại tương đương)

Phần mềm

• Dự án WLED

Công cụ cần thiết:

• Mỏ hàn và thiếc hàn
• Kìm cắt
• Board lỗ
• Tuốc nơ vít
• Kìm tuốt dây

Lưu ý: Tùy vào độ dài của dải LED, bạn có thể cần thêm vít M3x6!
