Hộp khóa từ Magnabolt

Chào các bạn tuyệt vời!

Nam châm thật sự rất thú vị, và đây có lẽ là cơ chế khóa từ tính mà mình thích nhất, vì nó tận dụng cả lực hút và lực đẩy của nam châm tùy vào việc hộp đang mở hay đóng.

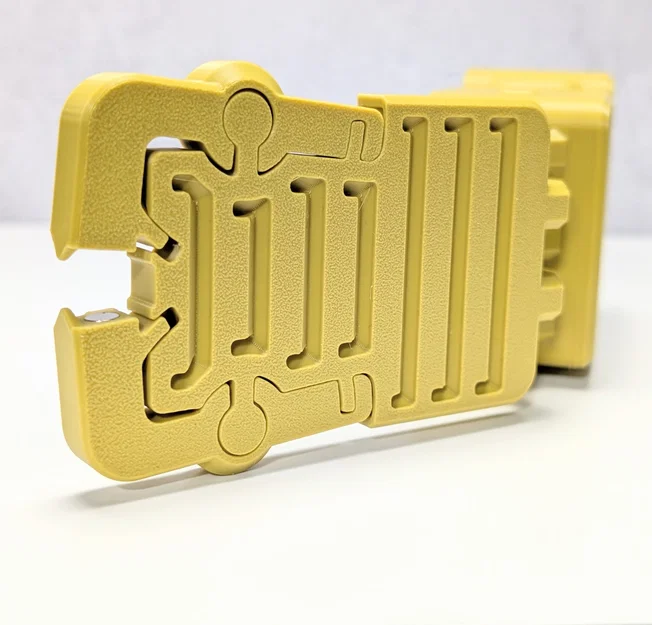

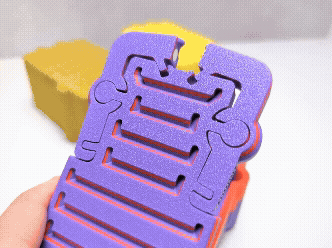

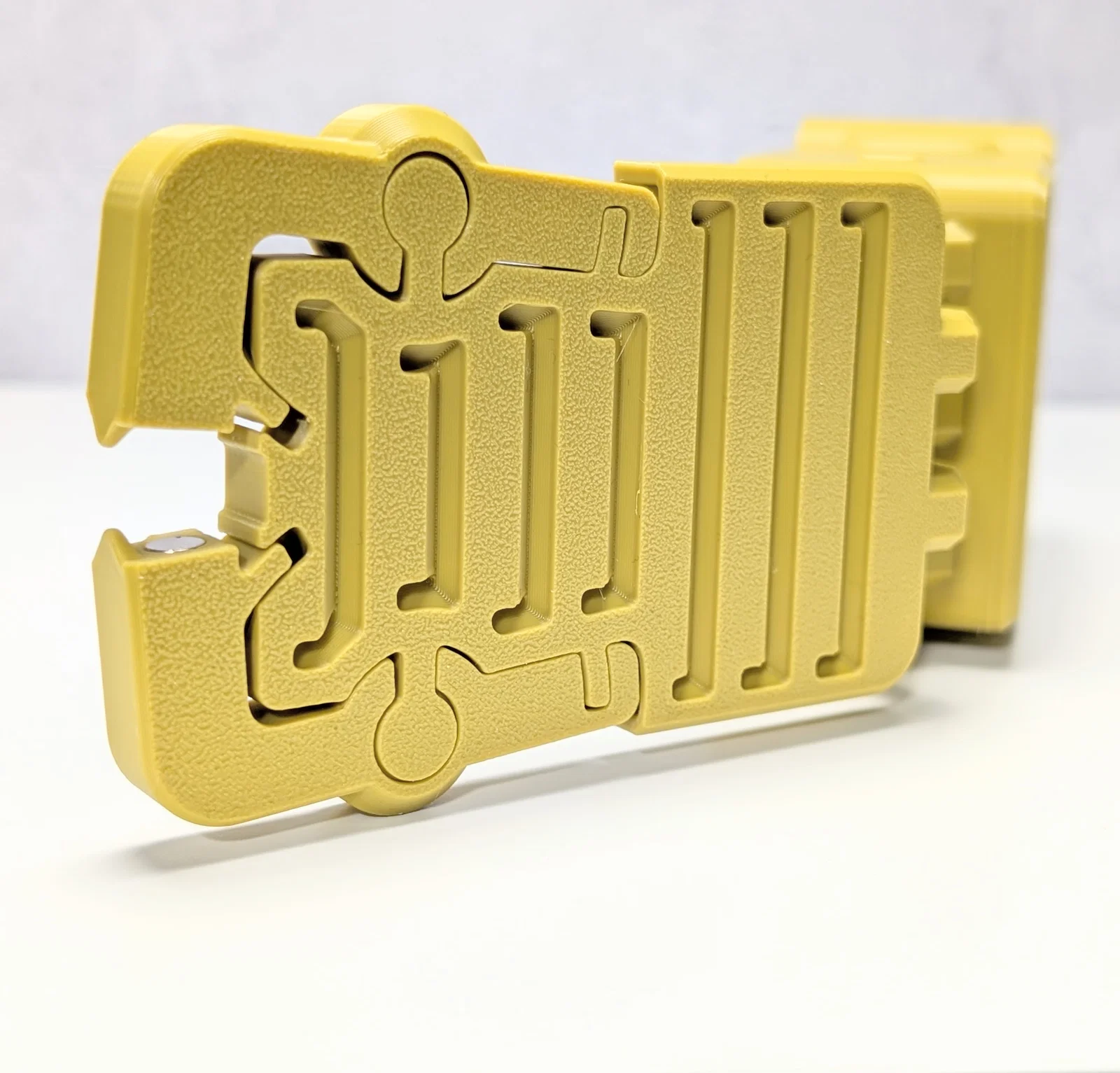

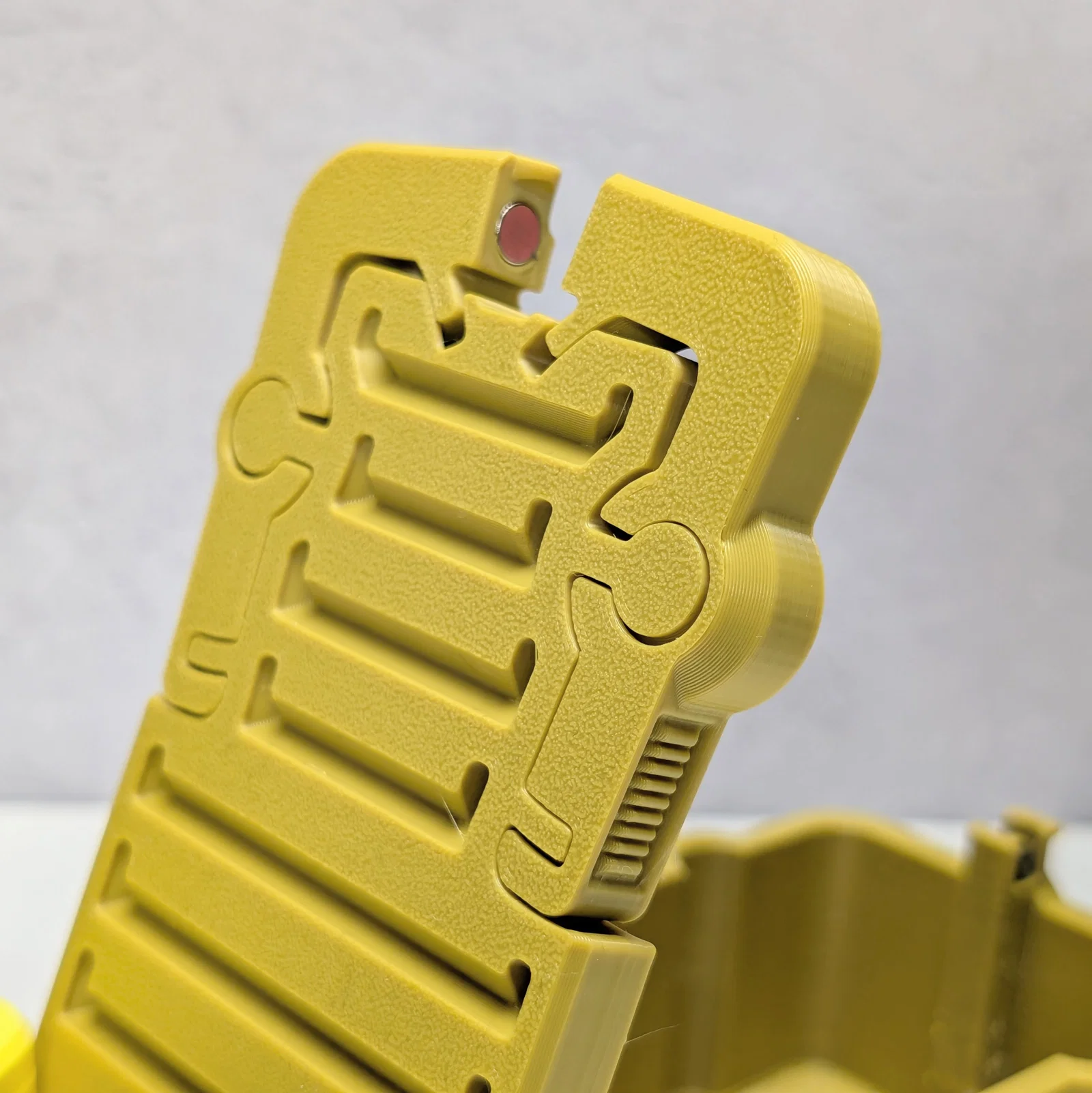

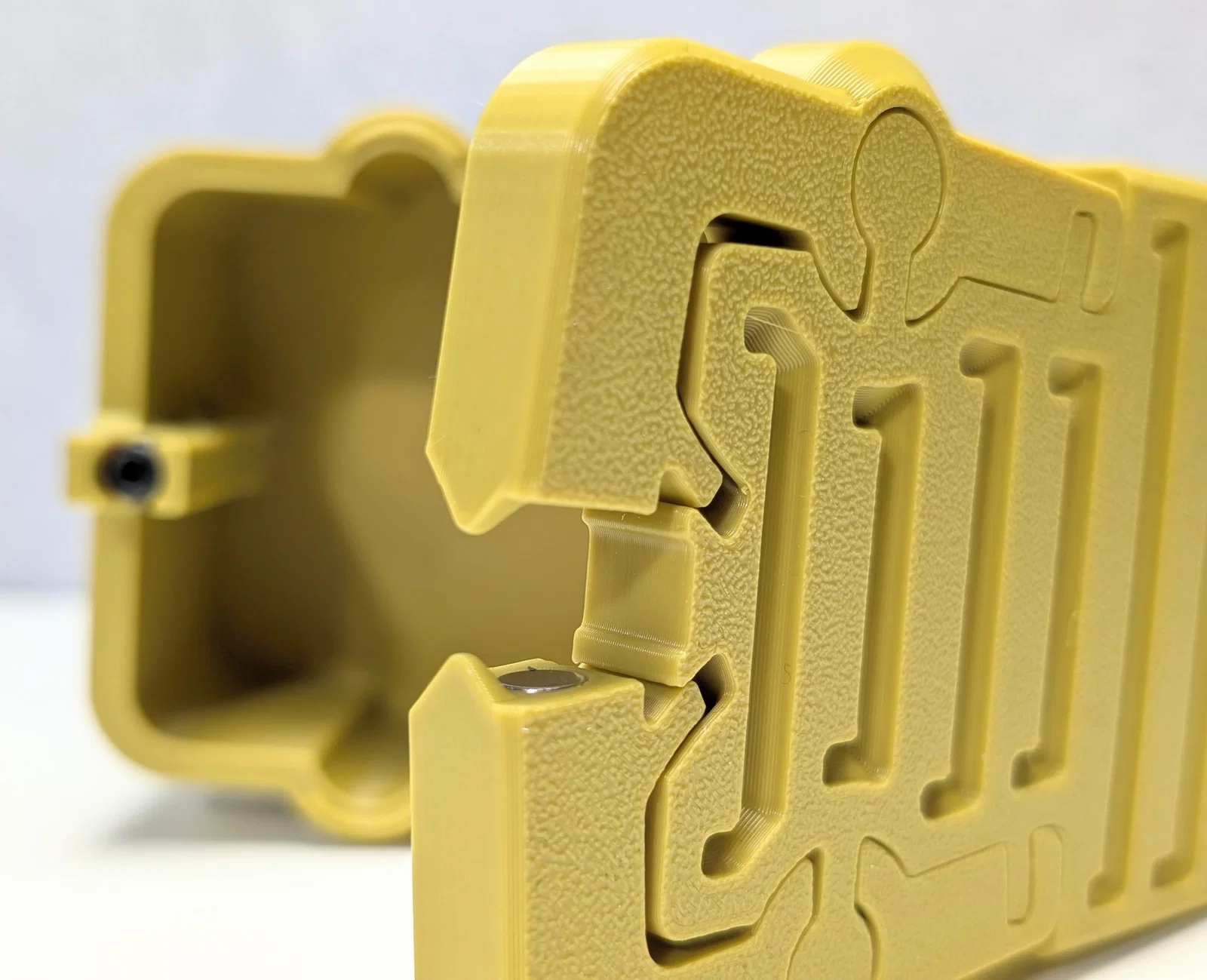

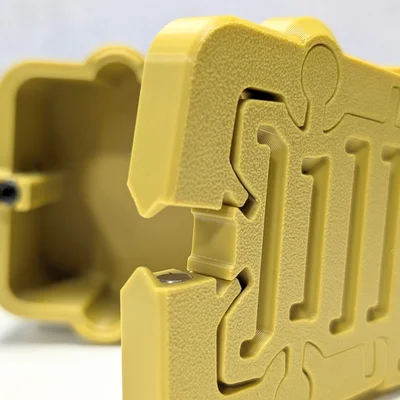

Để mình giải thích cho nhé! Cái hộp này có nắp bản lề, và nắp đó có một cái tay đòn ở mỗi bên, có thể xoay vào trong sau khi đóng nắp để cố định nó. Mình chợt nghĩ là nếu những cái tay đòn này chứa nam châm đẩy nhau, chúng sẽ tự đẩy ra ngoài, nghĩa là hộp có thể đóng mà không bị vướng tay đòn. Điều này cũng giúp cho mấy cái tay đòn không bị kêu lạch cạch khi hộp mở, cảm giác rất là đã.

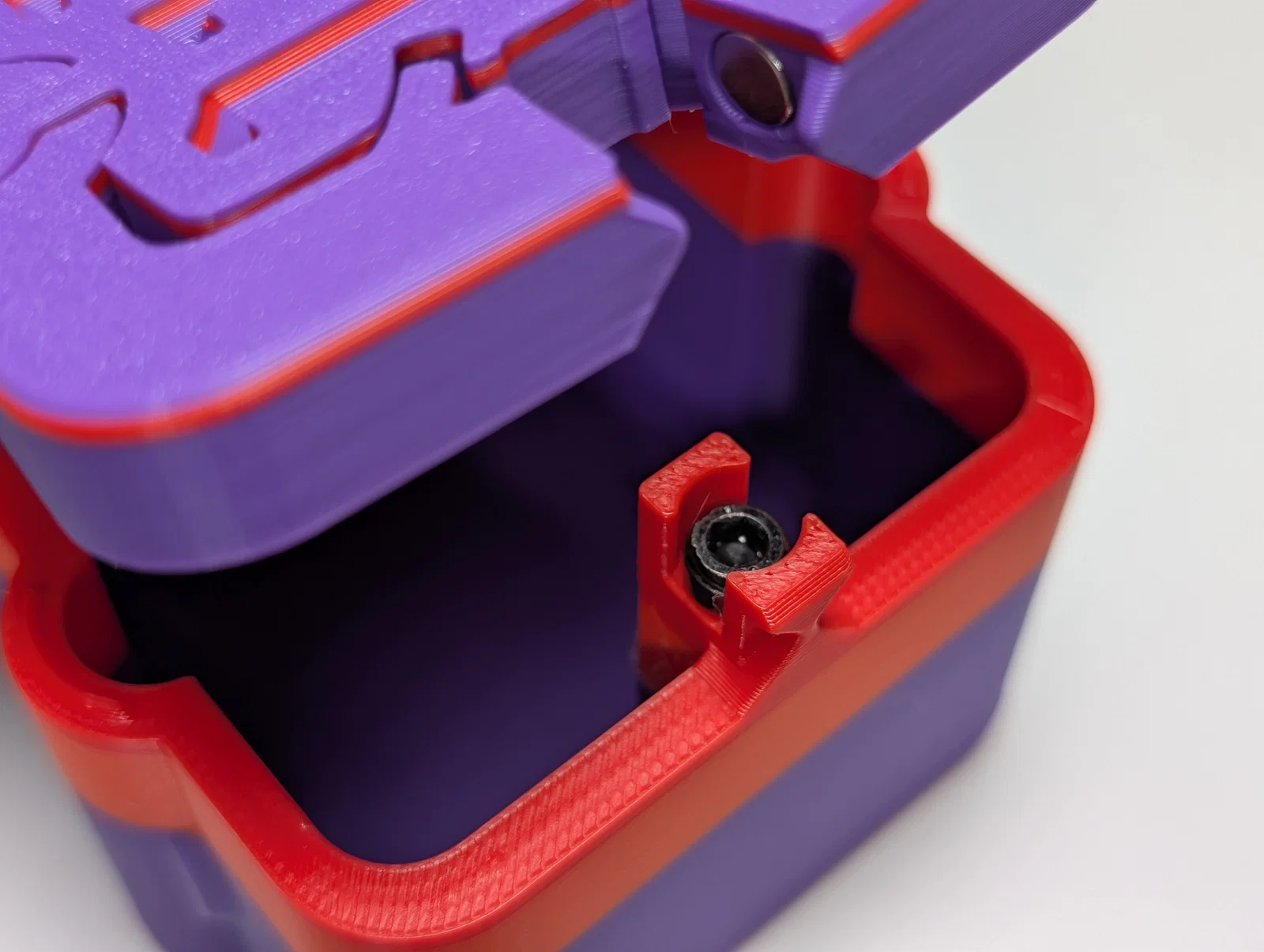

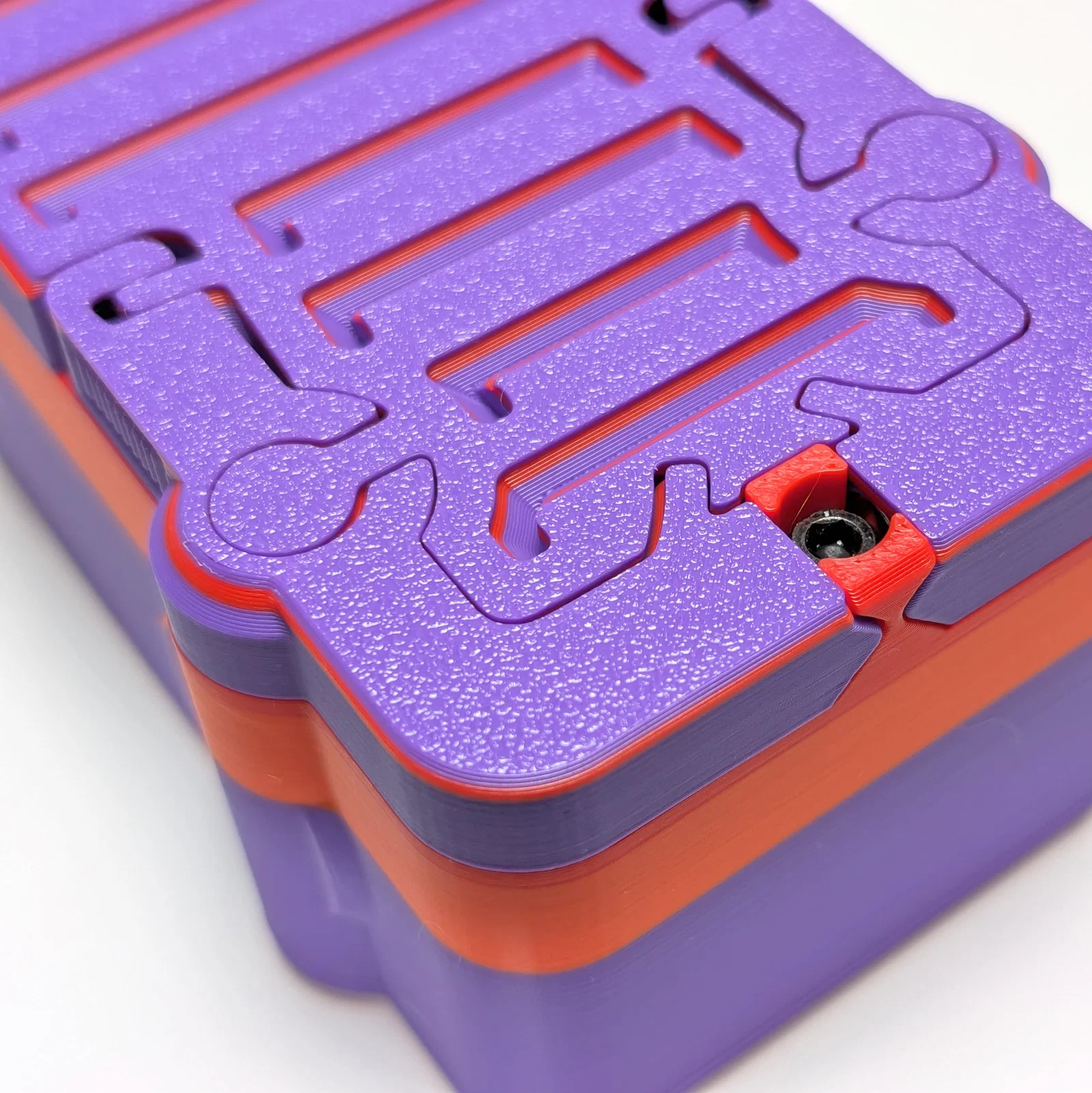

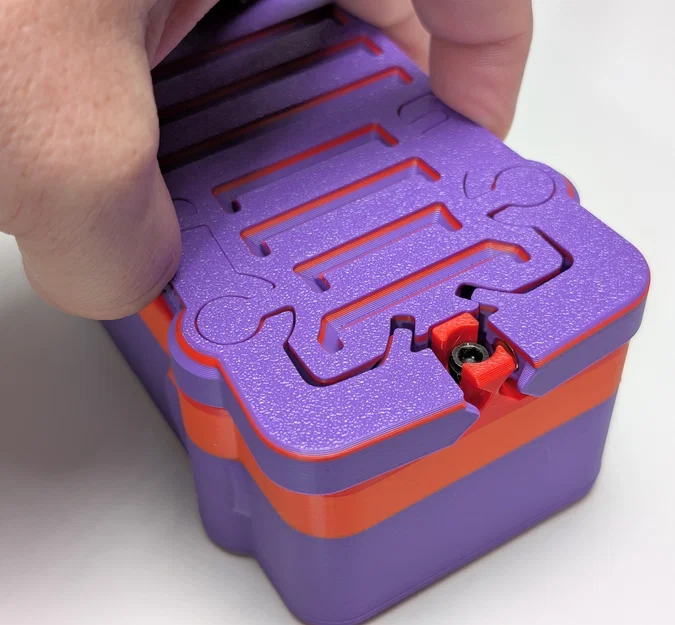

Nhưng khi hộp đóng lại, mấy cái tay đòn đó cần phải bật vào trong để giữ chặt mọi thứ! Lúc đầu mình định dùng thêm nam châm cho mục đích này, nhưng rồi nhận ra chẳng cần thiết - chỉ cần một miếng kim loại có từ tính là được. Thế là mình kiếm một con ốc M4 (có lẽ lấy từ một chiếc máy in cũ), kiểm tra xem nó có hút nam châm không rồi đưa vào thiết kế. Và nó hoạt động hiệu quả! Rõ ràng là lực hút với con ốc mạnh hơn lực đẩy giữa các nam châm.

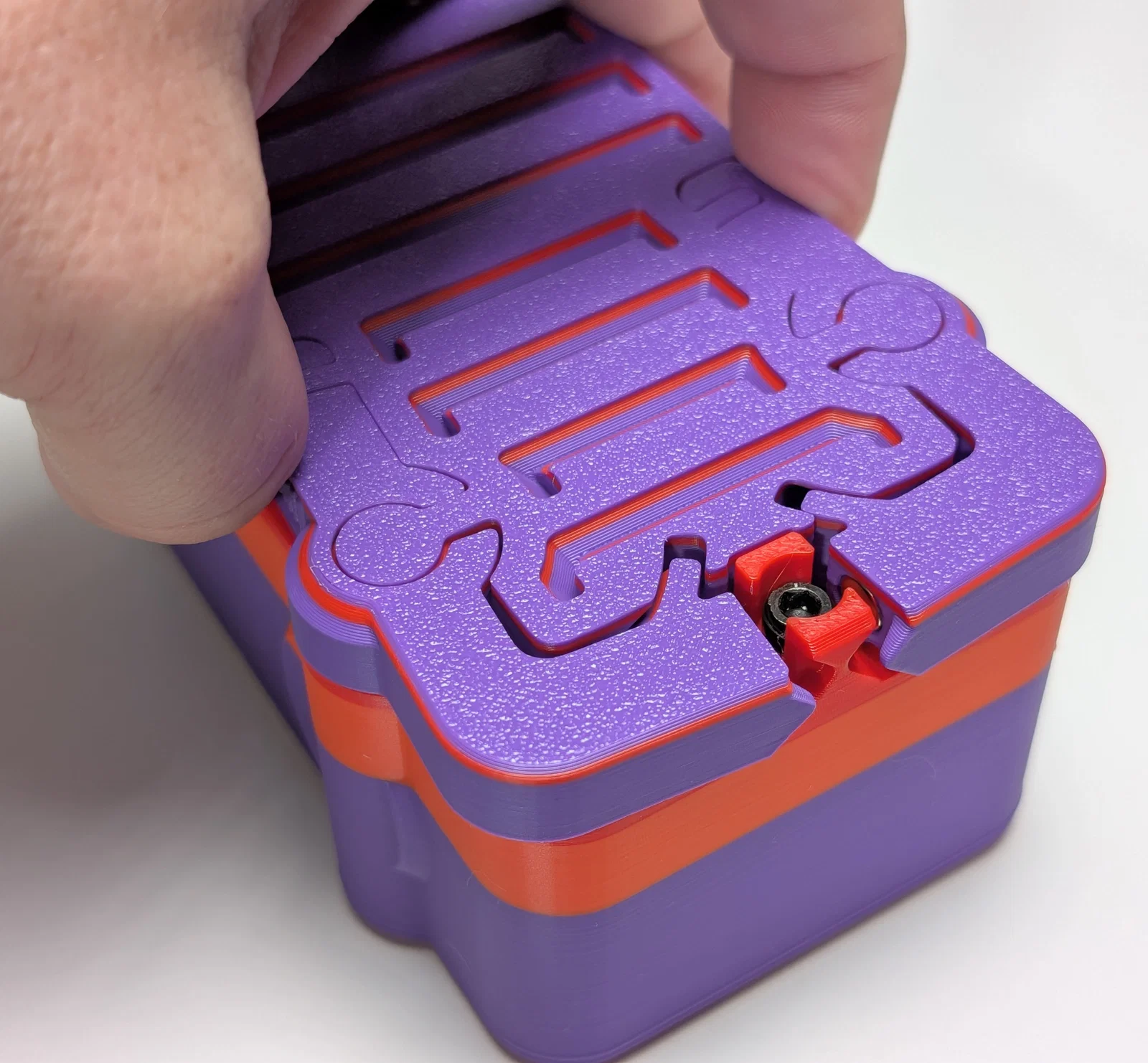

À, mình cũng nên nhắc là có mấy cái lẫy nhấn ở bên hông nắp để kéo tay đòn ngược trở lại vị trí mở, để hộp có thể mở ra được.

Để lắp ráp, điều quan trọng là bạn phải đảm bảo các nam châm được đặt sao cho chúng đẩy nhau. Mỗi tay đòn có chỗ cho hai nam châm, nhưng về lý thuyết thì dùng một viên mỗi bên vẫn được. Mình cố tình dùng loại nam châm bình thường để thử nghiệm nên đã chồng hai viên lên (chiều cao cột nam châm bằng đường kính nam châm, đây là giới hạn hiệu quả nhất khi chồng nam châm trụ).

Bạn tất nhiên có thể dùng bất cứ vật liệu nào có từ tính thay cho con ốc, miễn là lắp vừa nhé :)

Mô tả in ấn

Đây là mô hình khớp nối nên hãy chú ý lớp đầu tiên thật chuẩn, đảm bảo không có lỗi in như tơ (stringing) hoặc đùn nhựa quá mức làm dính các bộ phận chuyển động lại với nhau!

Nam châm và ốc vít

Bạn sẽ cần bốn viên nam châm trụ 6x3mm - hai viên cho mỗi tay đòn. Tùy vào độ mạnh của nam châm mà bạn có thể chỉ cần dùng hai viên!

Bạn cũng cần một con ốc M4 hoặc vật tương tự có từ tính để nam châm hút vào! Thiết kế cho phép con ốc dài tối đa 30mm.

Kích thước in

Hộp Magnabolt chiếm diện tích 226mm x 78mm trên bàn in và cao 55mm.

Có cần support không?

Không hề! Thiết kế này giúp bạn in cực kỳ dễ dàng!

Khả năng thay đổi kích thước

Việc thay đổi kích thước mô hình này sẽ hơi khó vì nó phụ thuộc vào kích thước nam châm, nếu đổi tỉ lệ thì nam châm sẽ không lắp vừa nữa. Vì vậy, nếu muốn phóng to/thu nhỏ, bạn hãy tính toán trước kích thước nam châm phù hợp nhé :)

Hướng in

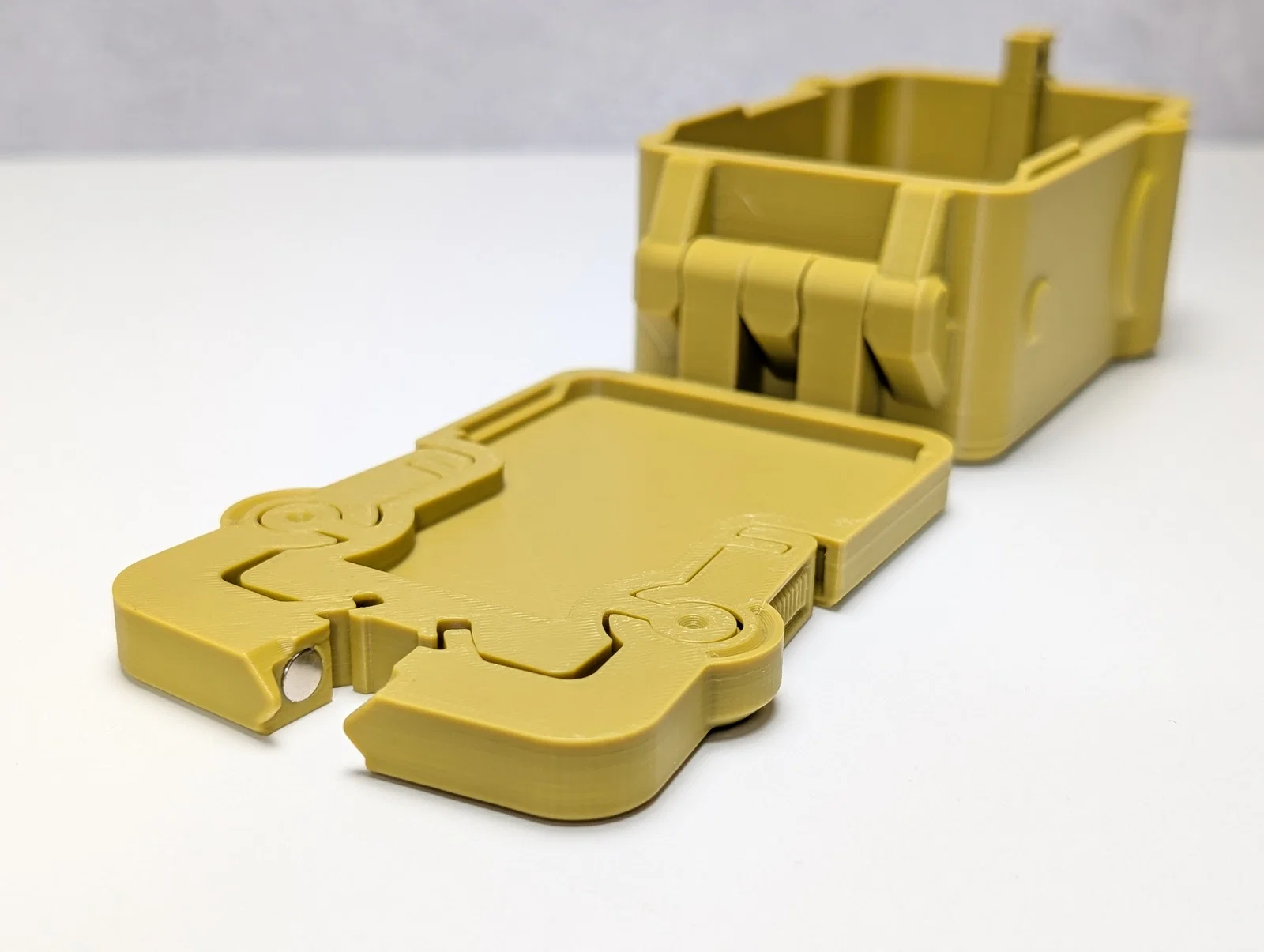

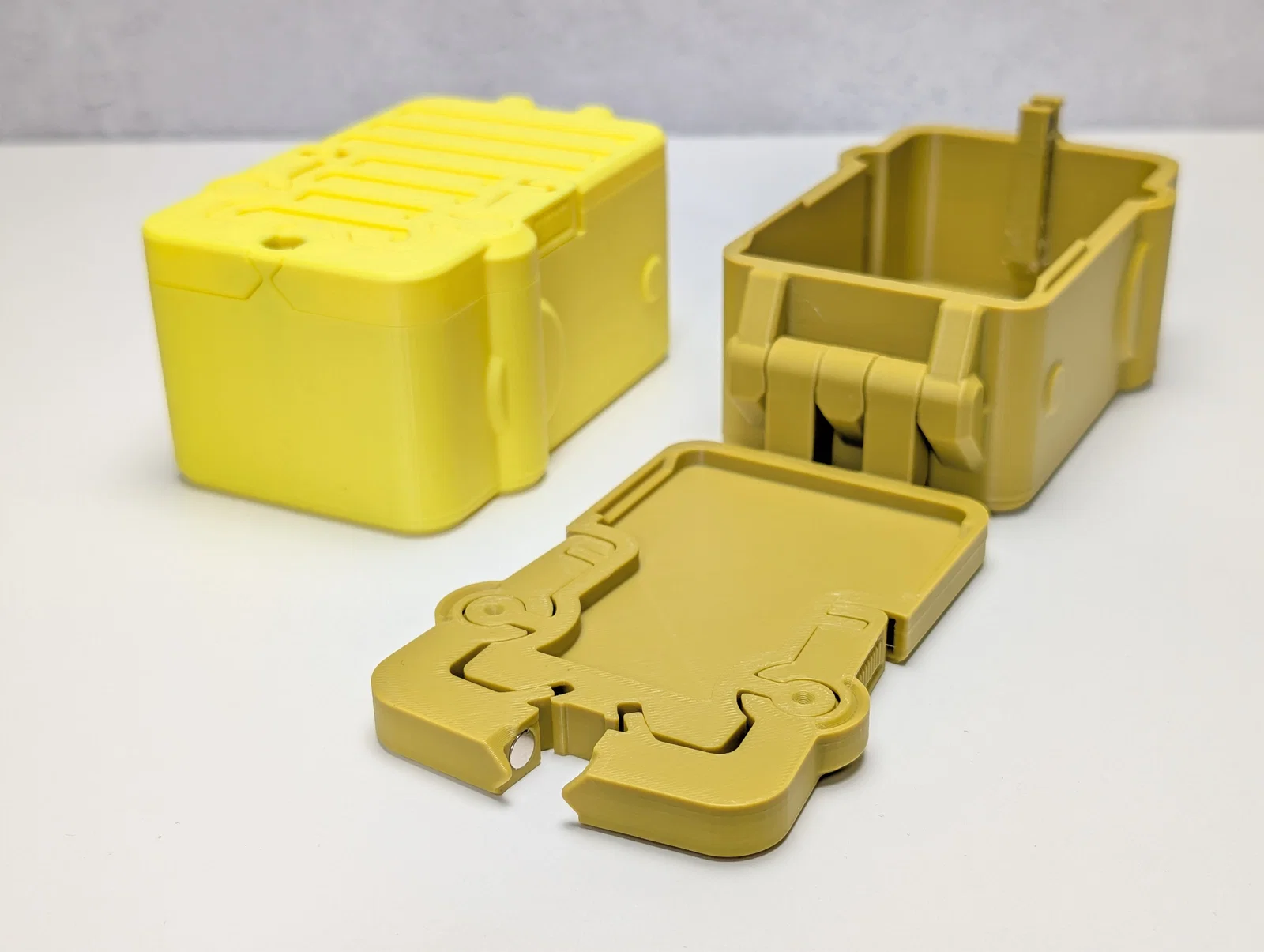

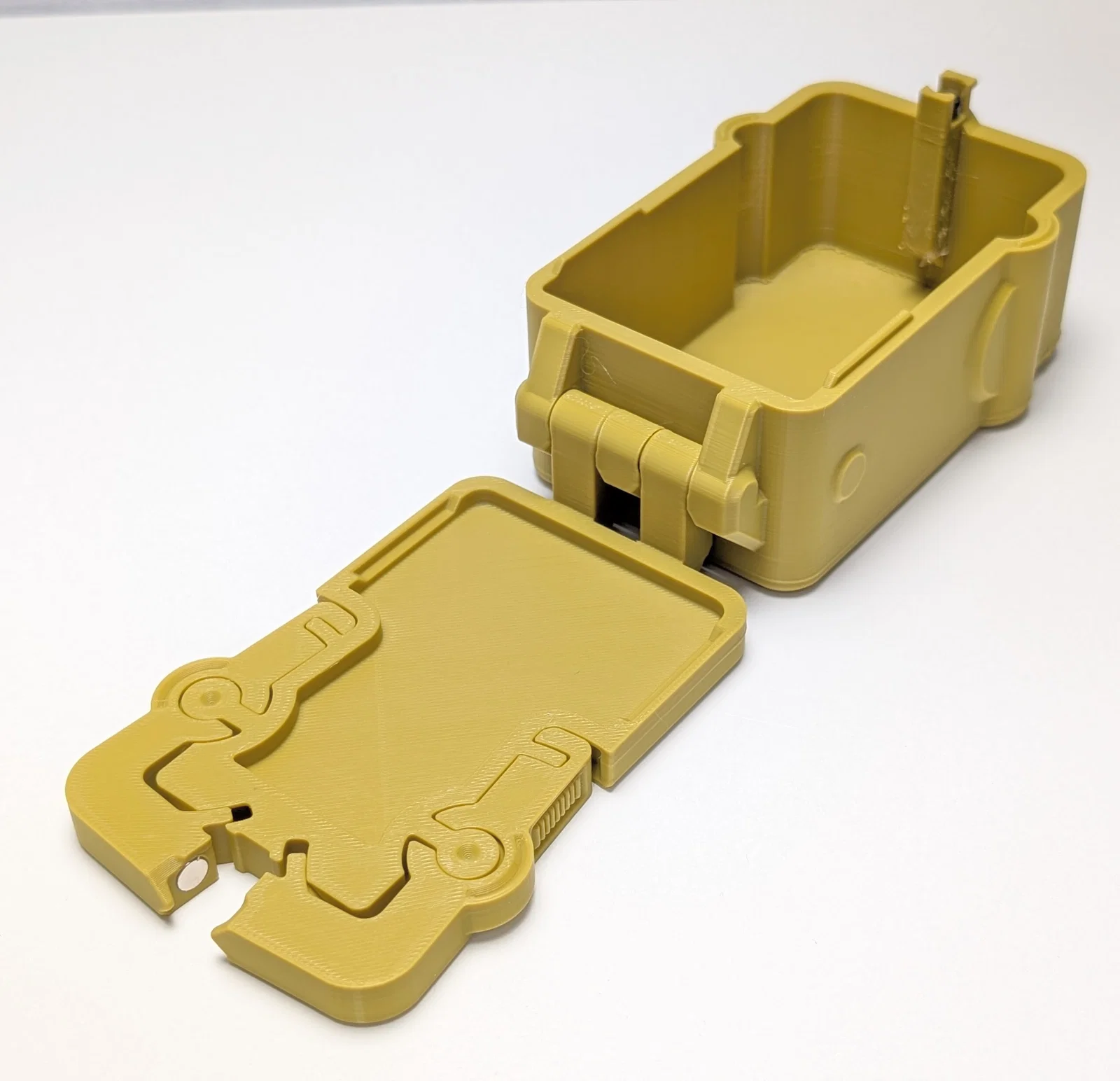

Hộp Magnabolt được in ở trạng thái mở, với cả phần đế và nắp nằm phẳng trên bàn in.

Chúc các bạn in ấn vui vẻ!

Thân,

Sven.
