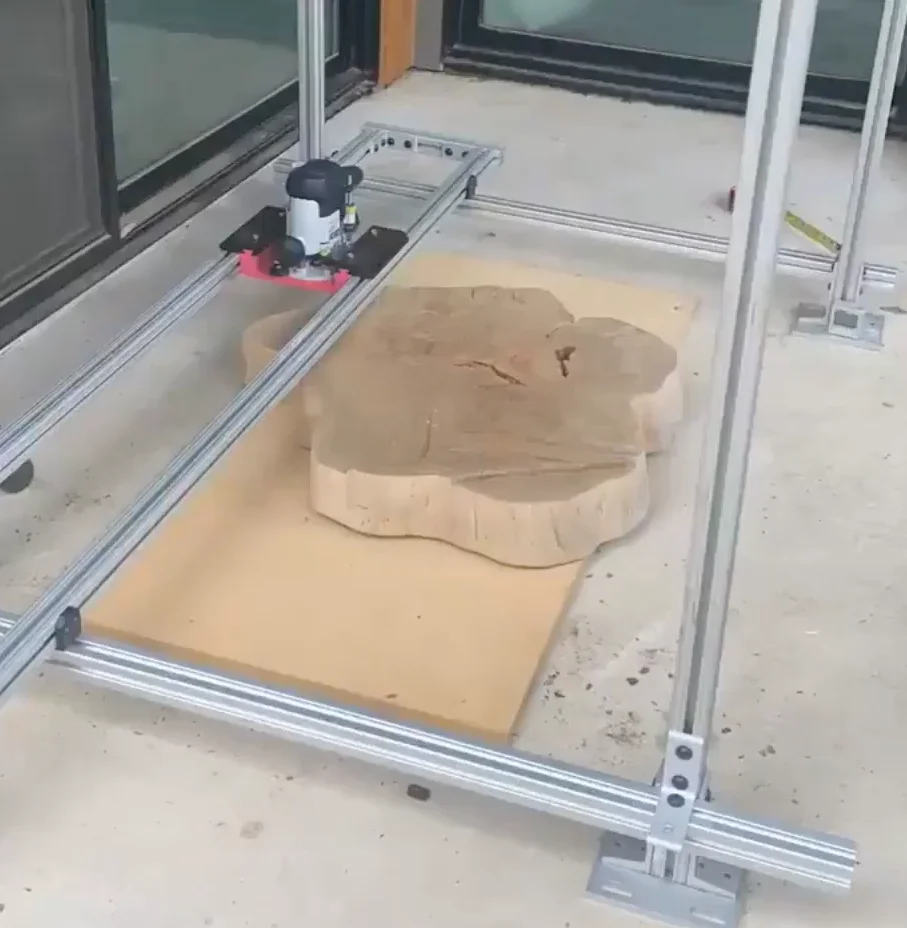

Bộ định tuyến 8020 Sled cho bộ định tuyến Festool của 1010

Một bộ định tuyến Sled là một công cụ chế biến gỗ để làm phẳng những mảnh gỗ rất lớn. 8020 là nhôm đùn có thể được đặt hàng theo kích thước. Tôi đã sử dụng nó bởi vì đó là những gì tôi đã có trong tay. Tôi đang đăng nó ở đây để lưu trữ. Hy vọng rằng, những người khác sẽ thấy nó hữu ích. Nếu bạn phối lại điều này cho một bộ định tuyến khác, hãy đăng một bản tạo và để lại nhận xét trong phần mô tả. Những mô hình và hướng dẫn này không có đảm bảo hoặc bảo hành. Chọn Cài đặt in với sức mạnh trong tâm trí: Tường bổ sung và ít nhất 30%. Đặt những đường ray đó lên các đường ray khác và bạn đã có cho mình một mặt phẳng 2 chiều. Đặt một ít gỗ dưới nó, và bạn đã có khả năng độ dày bất cứ thứ gì bạn thích. Đôi cánh trượt lên cơ sở thông qua Dovetail. Sau đó, tôi đặt một bu lông dài từ đáy của chiếc xe trượt qua cánh (tổng số 4 bu lông). Tôi không nhớ kích thước, nếu ai đó in nó và để lại. Tôi sẽ cập nhật mô tả.

Cánh được thiết kế sao cho phần bên trong trượt bên trong bản nhạc 8020. Điều này ngăn nó nhảy ra. Các trượt nhựa trên 8020, không cần con lăn hoặc bất cứ thứ gì. Nếu đai ốc thất bại, bạn sẽ có một thời gian tồi tệ. Tôi đã in đai ốc với 999 lớp. Sau đó, bạn cần điều đó để trượt từ trái sang phải (như trong video). Để thực hiện điều này, tôi đã thiết kế 3 loại thanh trượt trên mạng. Khả năng loại bỏ rất quan trọng nếu bạn muốn mang toàn bộ cụm tàu ​​con thoi bên trong. Tôi nghĩ rằng tôi đã giải quyết được biến thể "thanh trượt có thể tháo rời" vào cuối, nhưng việc đánh giá là một vấn đề và tôi không thực sự hài lòng với một trong hai giải pháp. https://www.f3d.vn/3d-model/17414-mau-co-so-gridfinity-voi-lo-cai-tien-va-khe-trong-luongà-w) từ các lỗ hex. Tôi có thể đã in nó về phía nó hoặc các hỗ trợ đã sử dụng.

Mọi thứ khác có thể được in mà không có hỗ trợ. Bao gồm cả cánh. Định vị chúng để mặt của "T" khóa bên trong 8020 là trên giường in. SLED

• Tạo một hộp dài với các đầu nối và trượt tàu con thoi trong đó.
• Tạo 4 hỗ trợ và gắn một cái gì đó giữa chúng. Tôi đã sử dụng 8020 ở đây, nhưng về mặt kỹ thuật, bạn không cần phải sử dụng "thanh trượt phụ" bên trong đường ray.

Bạn sẽ cần cung cấp đường ray và đầu nối 8020 của riêng bạn. Điều này là thách thức hơn nó có vẻ. Xem video này thể hiện vấn đề thông qua việc sử dụng các chuỗi đường chéo https://youtu.be/iiokxomj3no?si=j0y5wwebignwybq7&t=157. Nếu bạn biết bất cứ điều gì về hàng hiên, bạn sẽ biết họ cố tình dốc. Điều đó có nghĩa là "cấp độ đến chân trời" của tôi không song song với mặt đất. Điều đó có nghĩa là mặc dù các vết cắt của tôi là song song, nhưng gỗ ở cuối đã xuất hiện như một cái nêm thay vì giống như một chiếc bánh kếp.

Mục tiêu cuối cùng là độ dày nhất quán của gỗ. Để đạt được điều này, chúng ta có thể tạo một nền tảng cho gỗ để ngồi và sau đó sử dụng các khối thiết lập để đảm bảo tàu con thoi cách một khoảng cách phù hợp trên tất cả bốn góc. Thật tuyệt nếu mức độ của nó, nhưng nó không phải chính xác. Bạn có thể đạt được điều này bằng cách sử dụng các khối thiết lập trên tất cả 4 góc. Hãy đến gần với các khối, sau đó điều chỉnh phần còn lại của độ sâu. Trái ngược với video trên YouTube trước đó, hãy xem cái này trong đó người cai trị được sử dụng để đảm bảo các cạnh ở độ cao nhất quán https://youtu.be/bupfbwcbagq?si=lle3K_yoaltbwd- f&t=784 (điều này dễ dàng hơn nhiều). Điều duy nhất cần theo dõi với phương pháp này là sàn mà gỗ của bạn nghỉ ngơi phải bằng phẳng.

Chúc may mắn. Đăng một cách làm ơn nếu bạn thử điều này.
