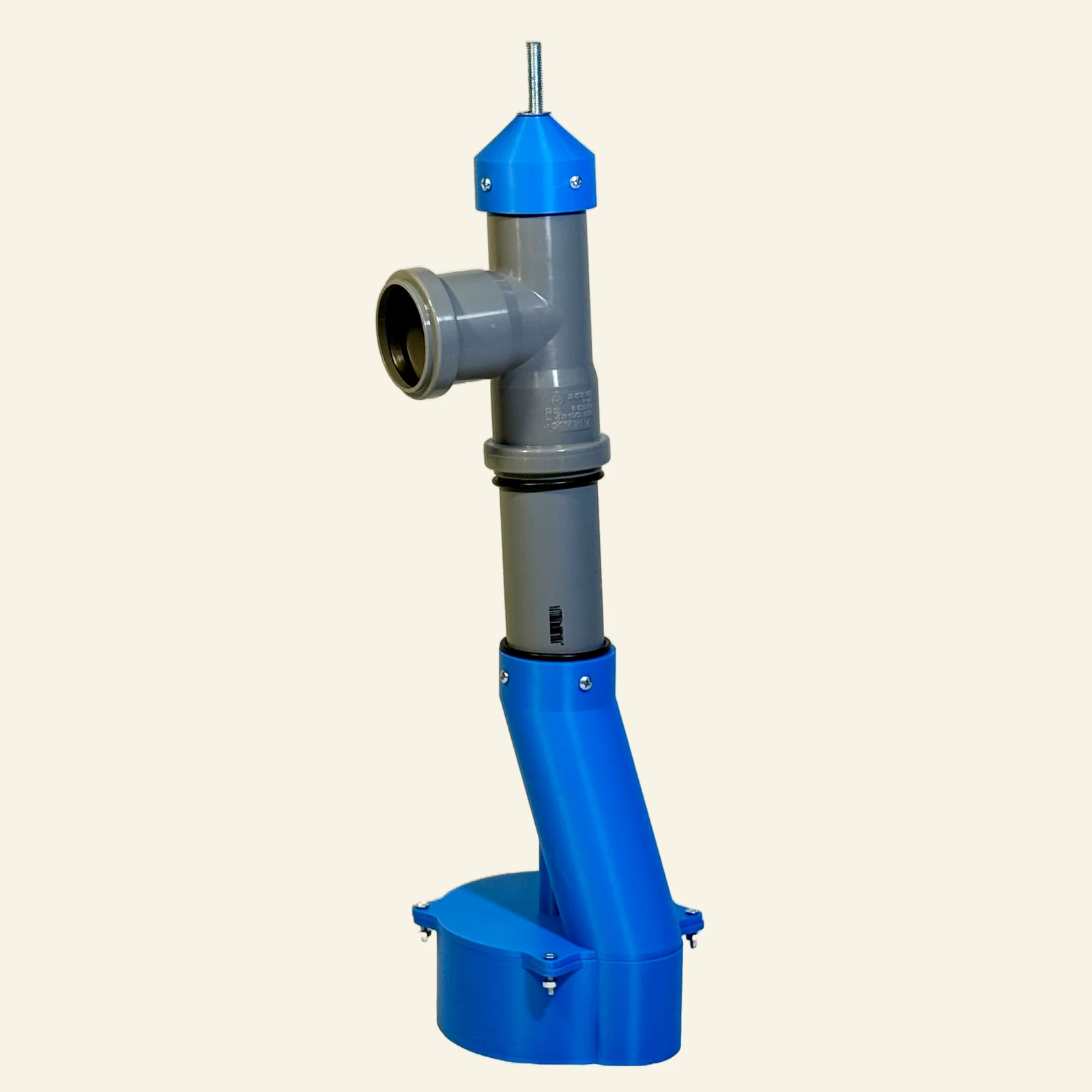

Drain Drill - Bơm nước chạy bằng máy khoan điện

Drain Drill được thiết kế như một hệ thống đơn giản gồm các bộ phận có thể tái tạo (replicable), chạy bằng máy khoan điện phổ thông, và áp dụng hướng thiết kế kiểu “hacking” để giảm chi phí, giảm độ phức tạp kỹ thuật và hạ rào cản tiếp cận.

Hướng dẫn lắp ráp

Video hướng dẫn và demo có tại đây: https://drive.google.com/drive/folders/1pF7tWXuPlIOKz-ap_tNcjDyFWU0SsPCE?usp=drive_link

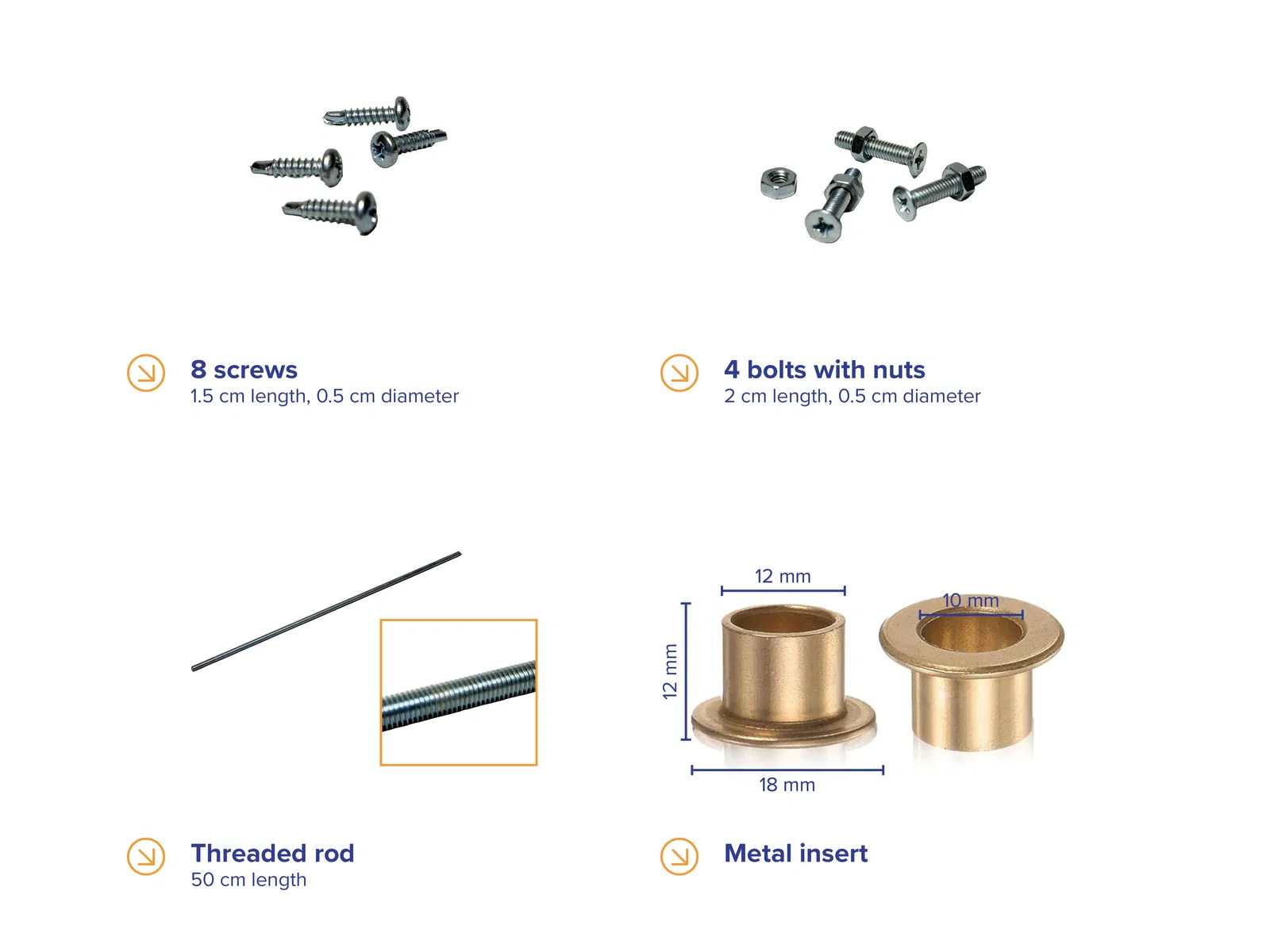

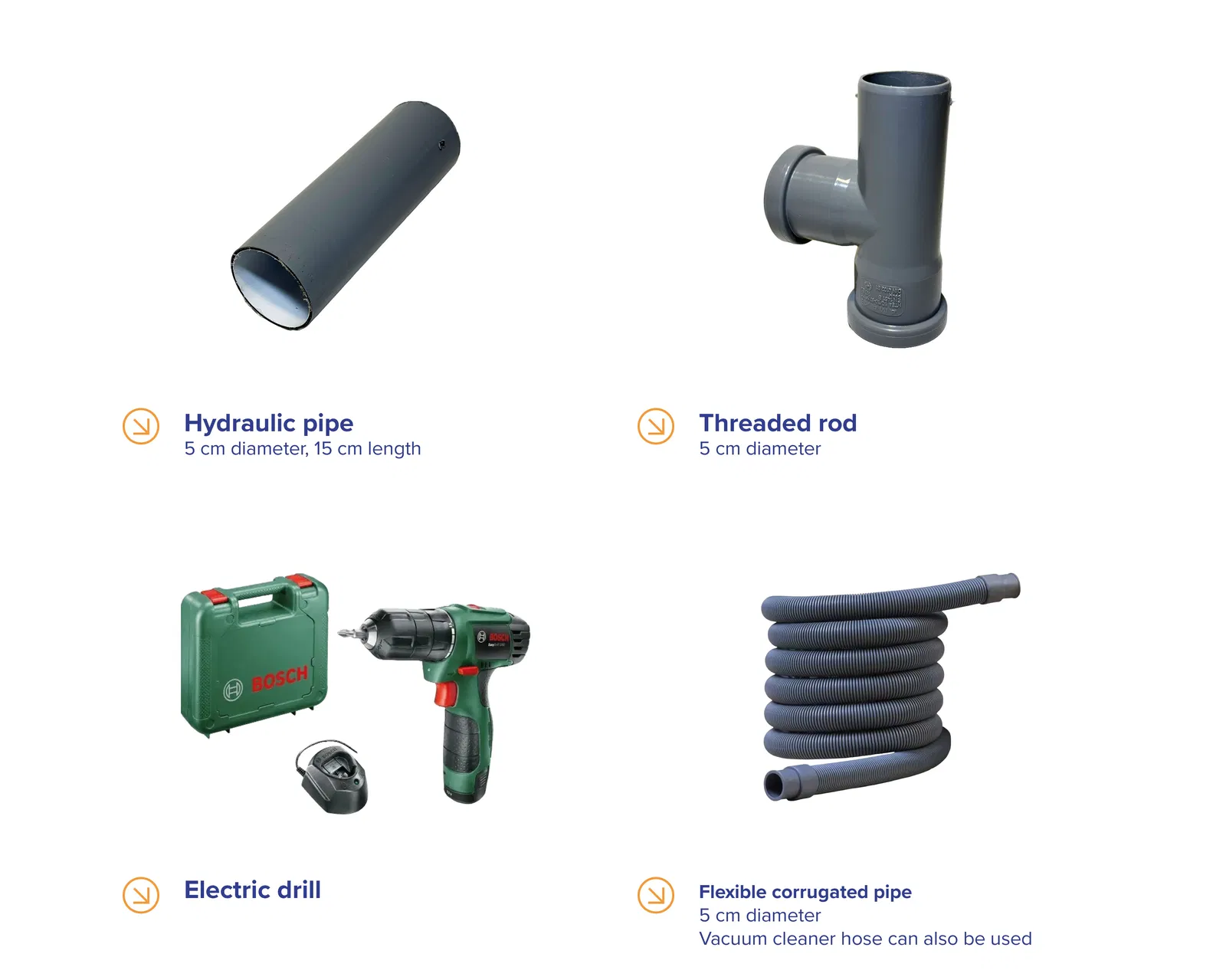

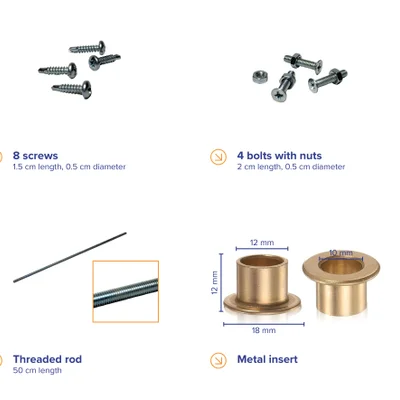

Các linh kiện cần có (xem hình ảnh đi kèm)

• Ty ren (threaded rod): dài 50 cm.

• Ống thủy lực (hydraulic pipe): đường kính 5 cm, dài 15 cm.

• Khớp nối thủy lực 3 ngã (3-way hydraulic coupling): co chữ T đường kính 5 cm.

• Vít: 8 vít tự khoan/tự taro (dài 1.5 cm, đường kính 0.5 cm).

• Bu lông & ê-cu: 4 bộ (dài 2 cm, đường kính 0.5 cm).

• Ống lót kim loại (metal insert): đường kính ngoài 18 mm / đường kính trong 10 mm.

• Ống xả (outlet pipe): ống ruột gà mềm hoặc ống máy hút bụi (đường kính 5 cm).

Các bước lắp ráp

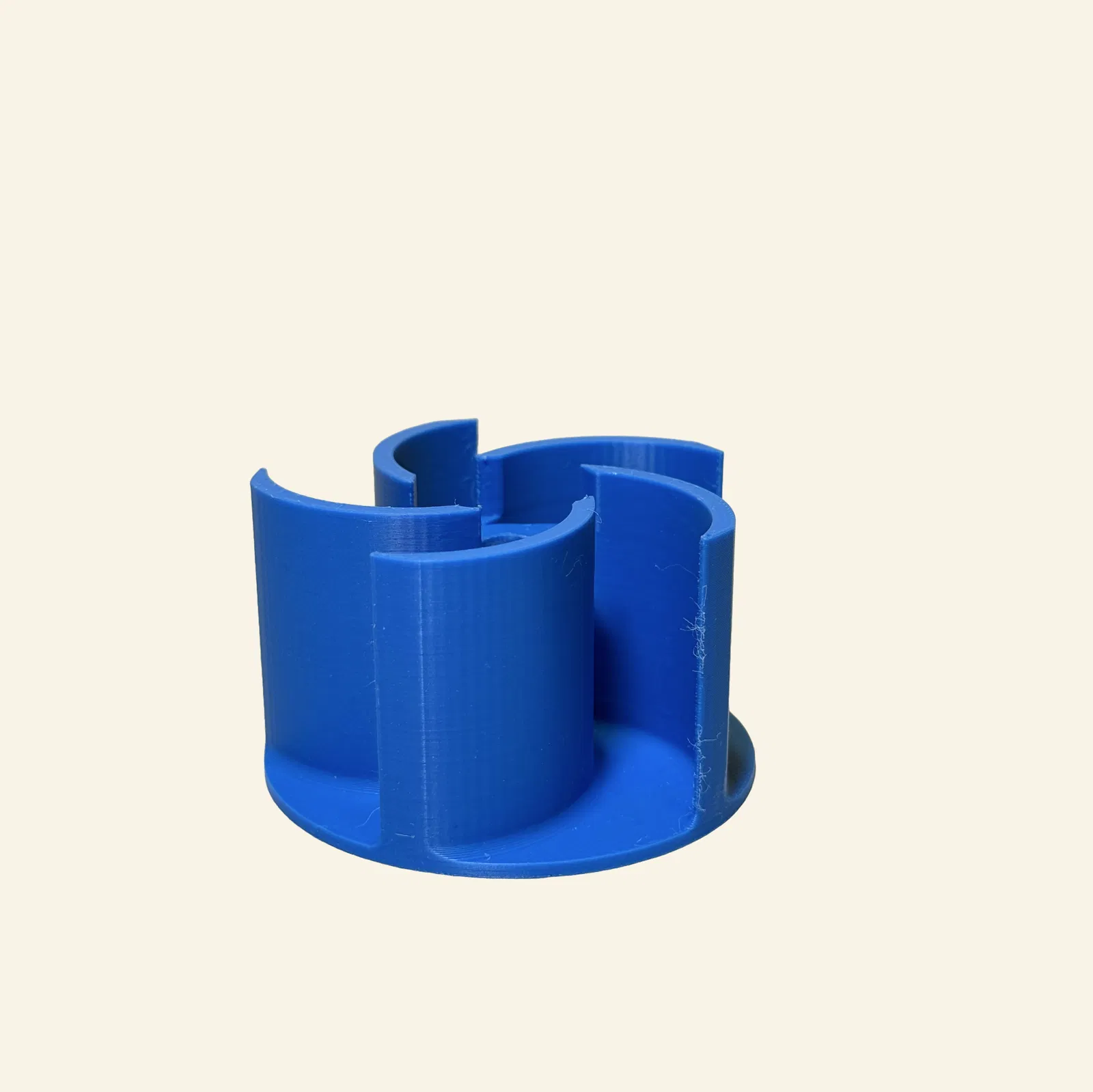

1. Lắp cánh bơm (impeller): Luồn ty ren vào cánh bơm và siết cố định bằng ê-cu.

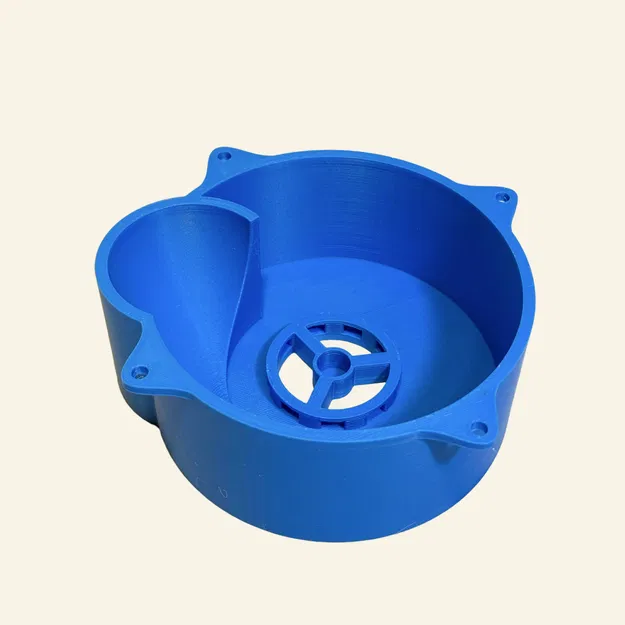

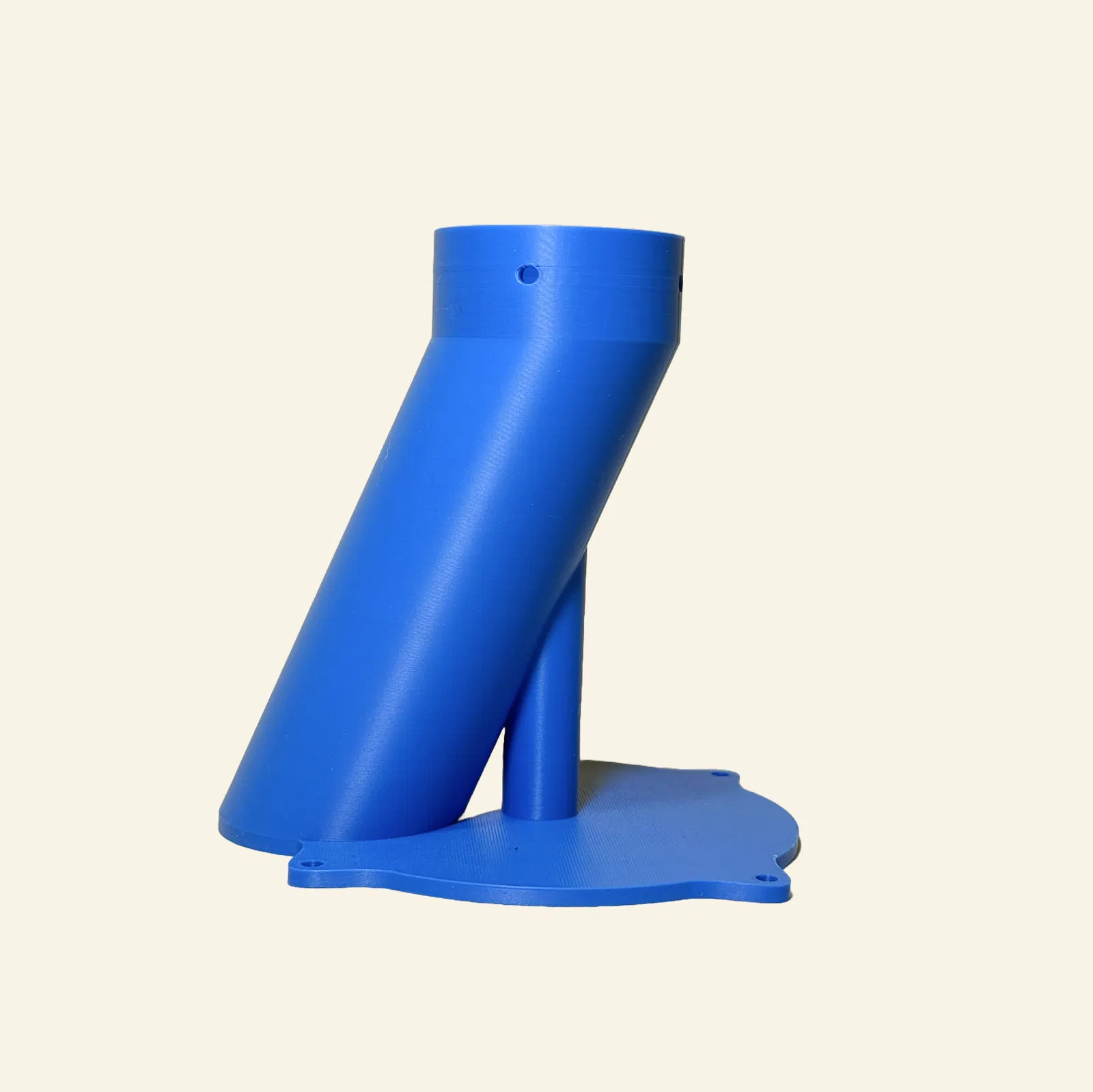

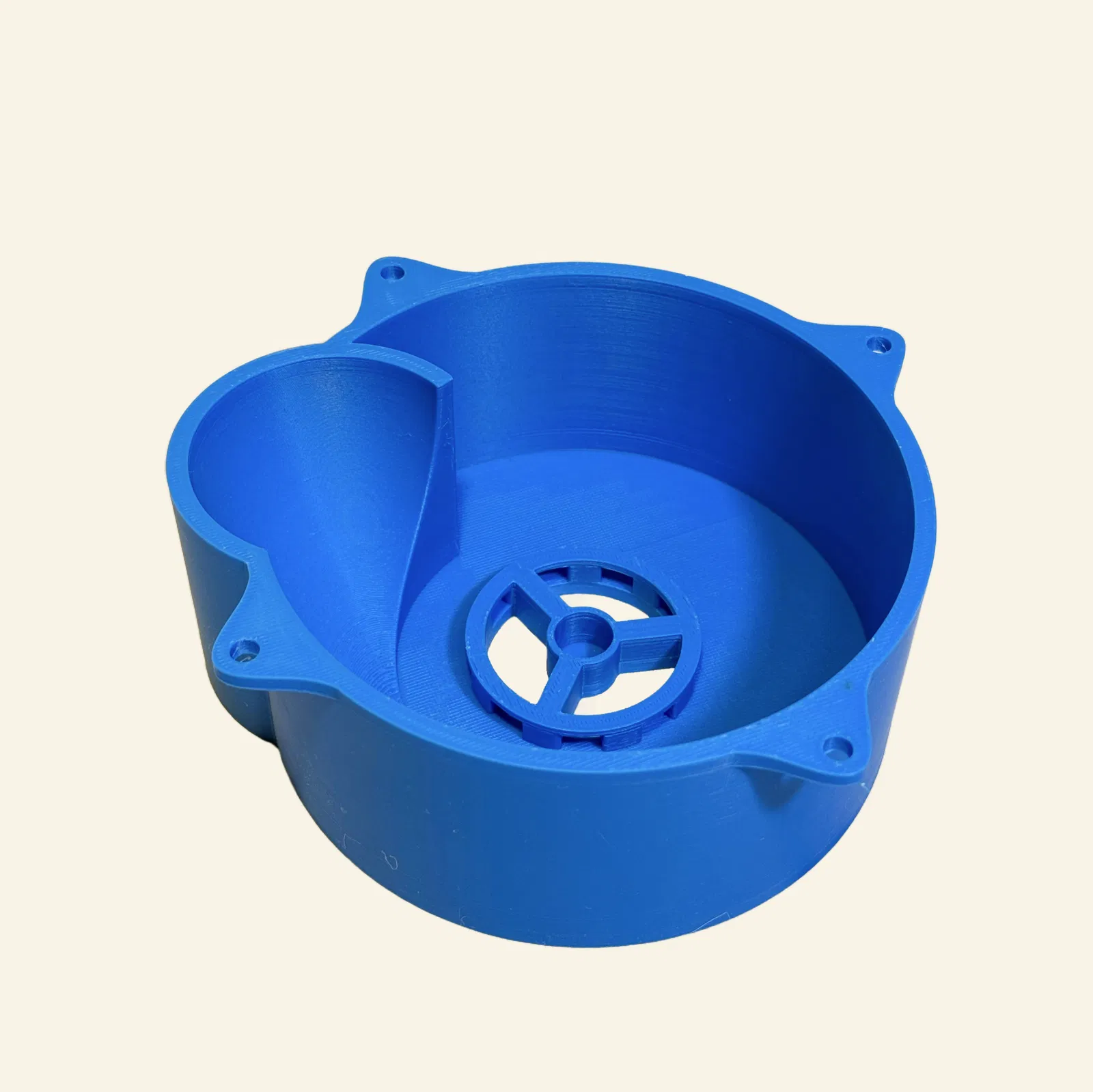

2. Lắp phần đế (base): Đặt cụm vừa lắp vào phần đế. Lắp chi tiết trung tâm vào, canh cho thẳng và đúng vị trí.

3. Cố định: Dùng 4 bộ bu lông và ê-cu để siết chặt các phần của đế.

4. Thân chính (main body): Gắn đoạn ống ngắn lên chi tiết trung tâm bằng 4 vít tự khoan/tự taro. Đặt khớp chữ T lên phía trên.

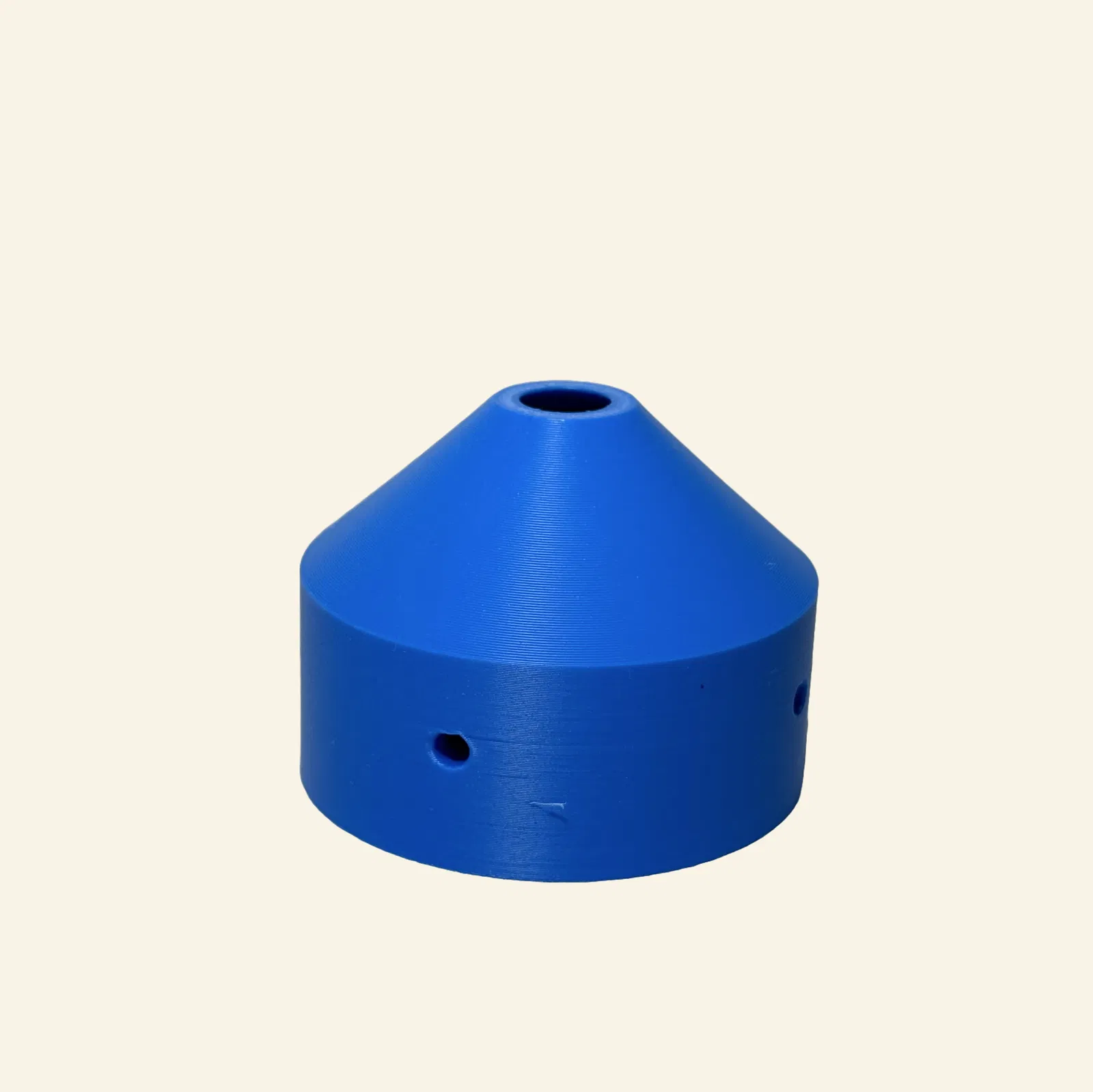

5. Nắp & máy khoan: Lắp ống lót kim loại vào nắp. Bắt nắp vào khớp nối bằng 4 vít còn lại.

6. Vận hành: Kẹp đầu chuck của máy khoan vào ty ren. Nhúng phần đế xuống nước và chạy máy ở công suất cao để bắt đầu hút/thoát nước.

Mẹo hay

• Chống rò: Dùng gioăng hoặc keo dán đa vật liệu để hạn chế rò rỉ và giữ các mối ghép chắc hơn.

• Khoan mồi: Khoan lỗ mồi nhỏ trên ống trước để bắt vít dễ hơn.
