Khóa Gài Tháo Lắp Nhanh Thiết Kế Cho In 3D

Từ hồi tui tình cờ thấy mấy cái thiết kế khóa gài làm riêng cho in 3D á, tui cứ bị dính cái ý tưởng phát triển cái của riêng mình hoài.

Nên đây là lần thử chính thức đầu tiên của tui ;)

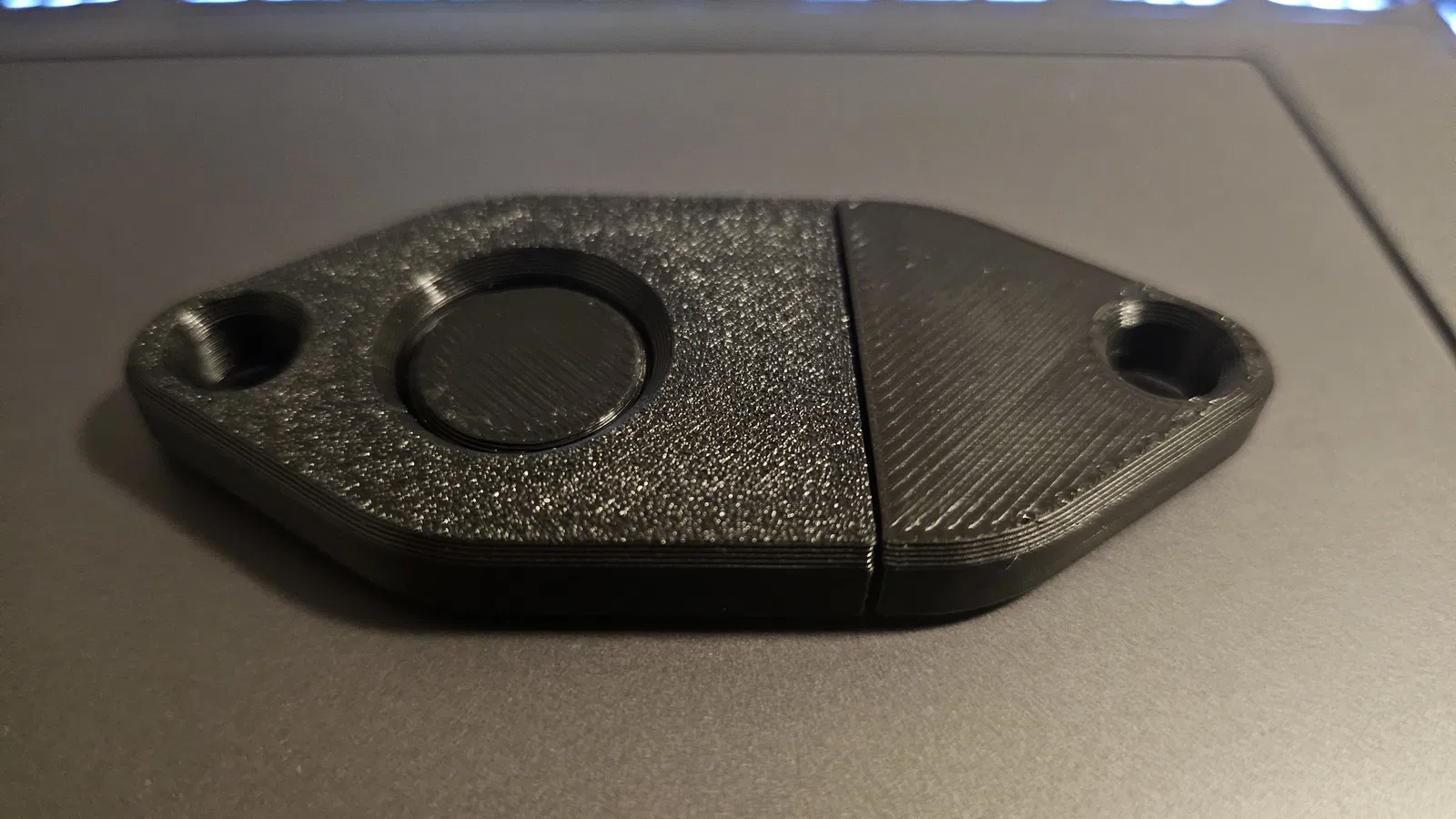

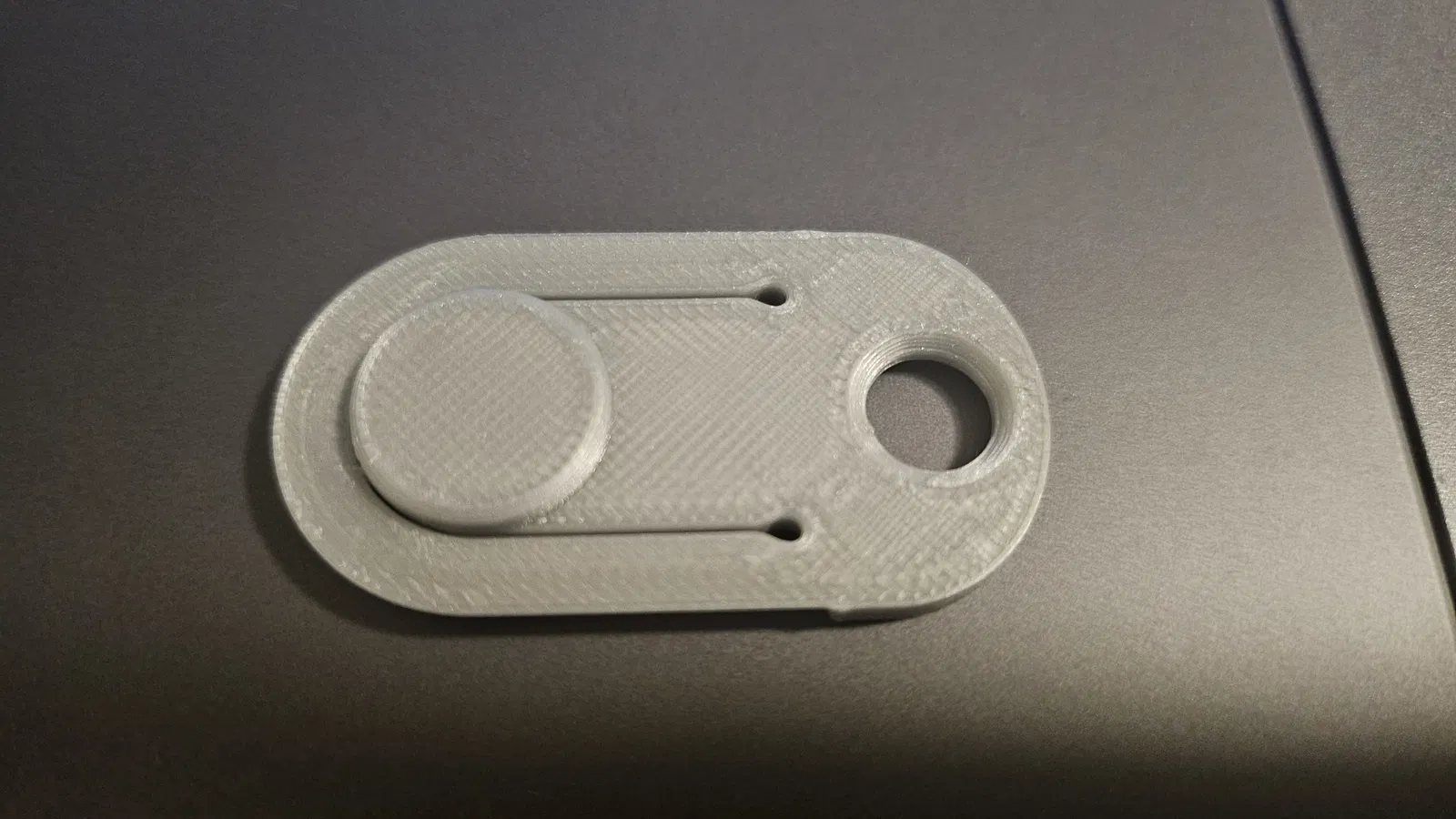

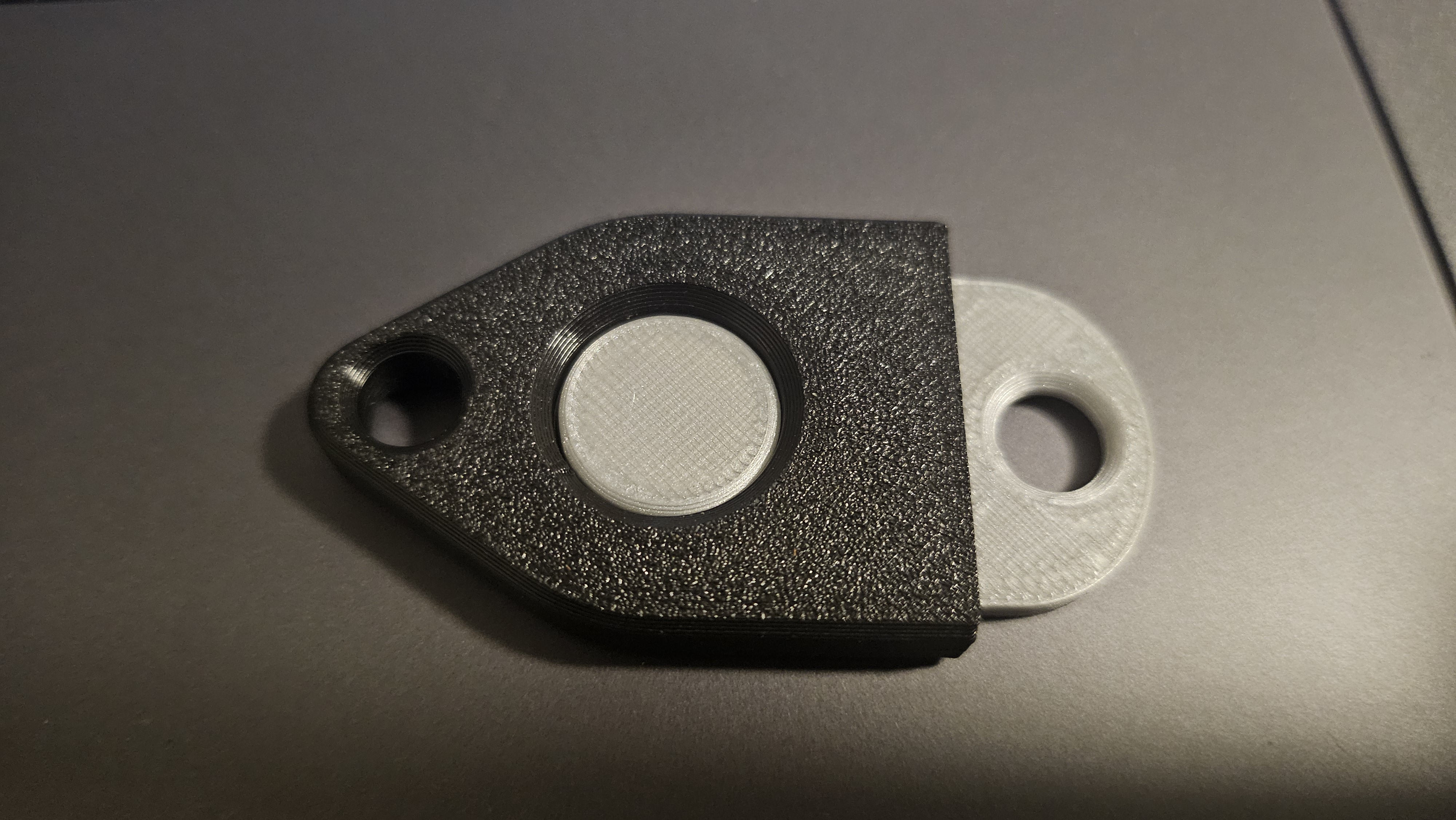

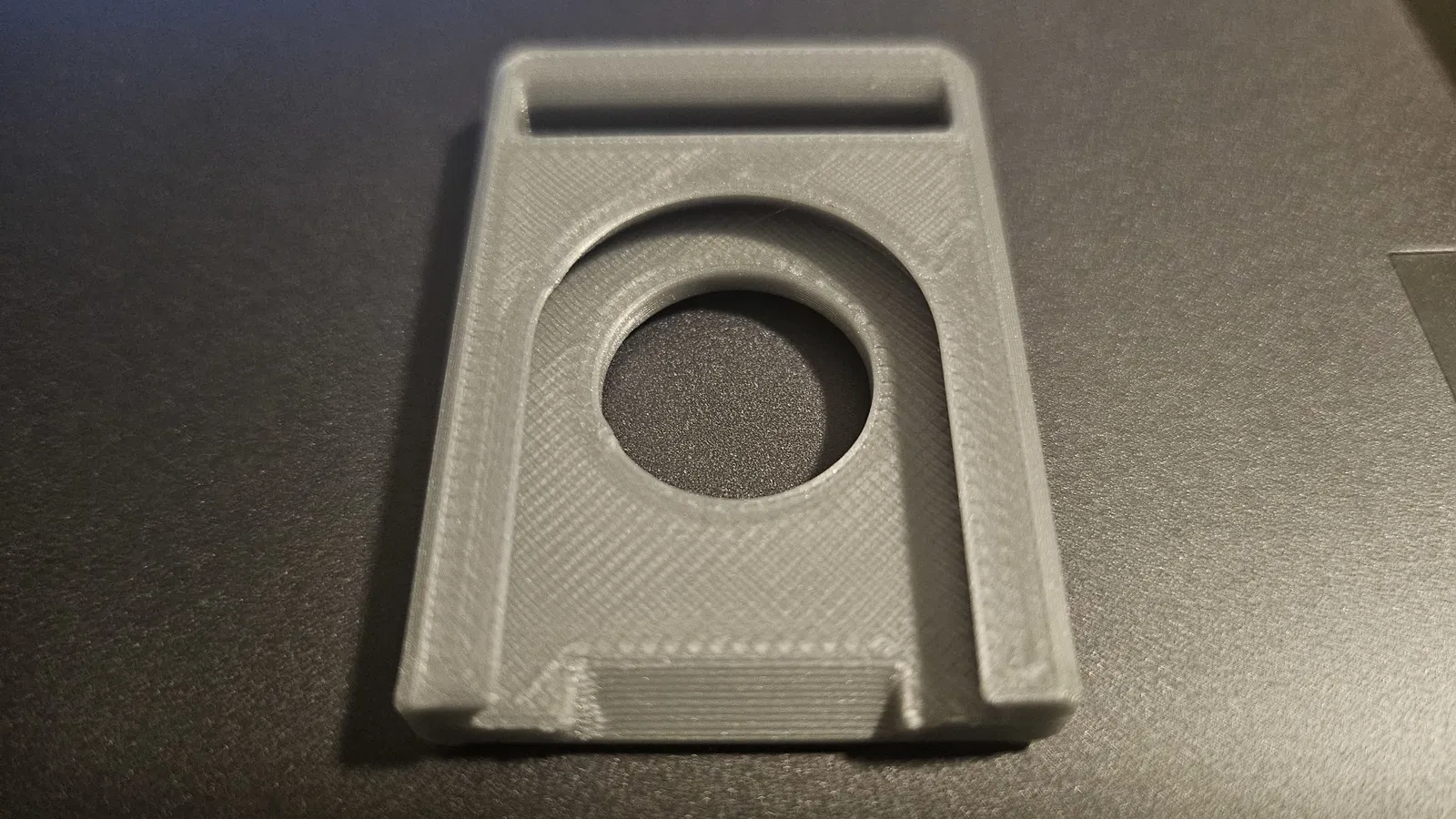

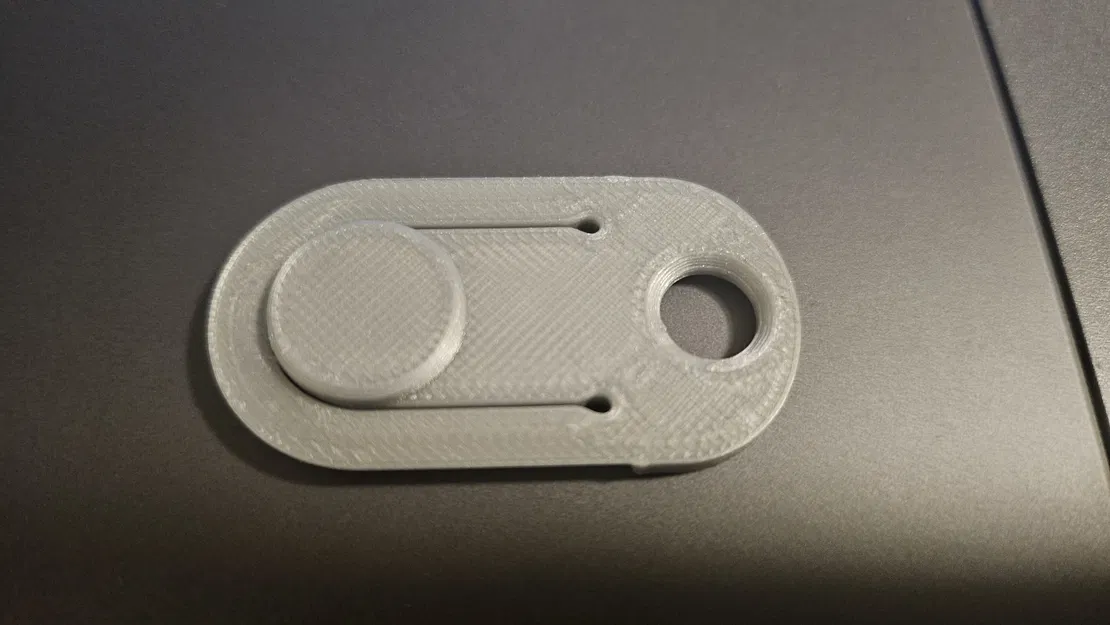

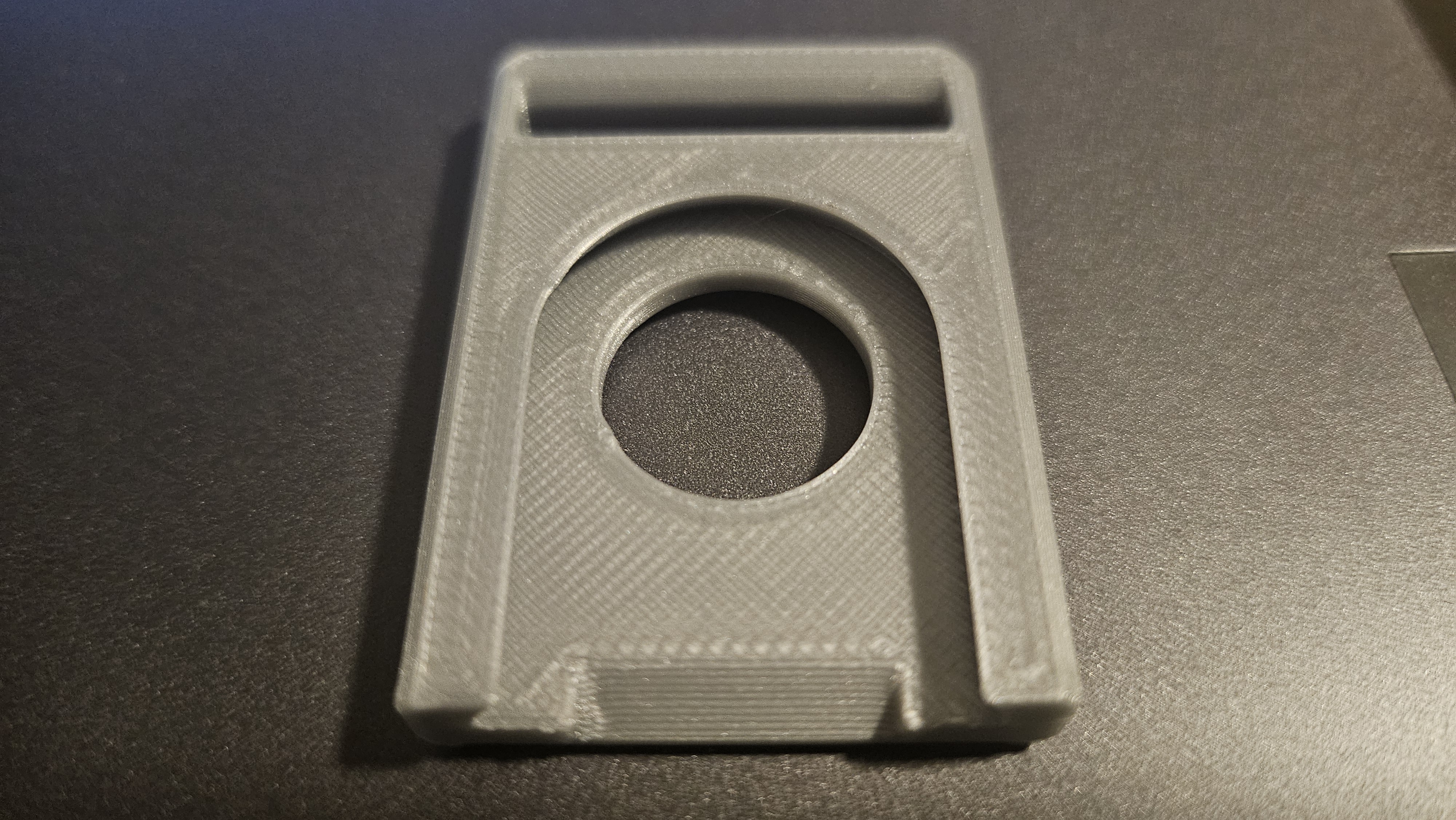

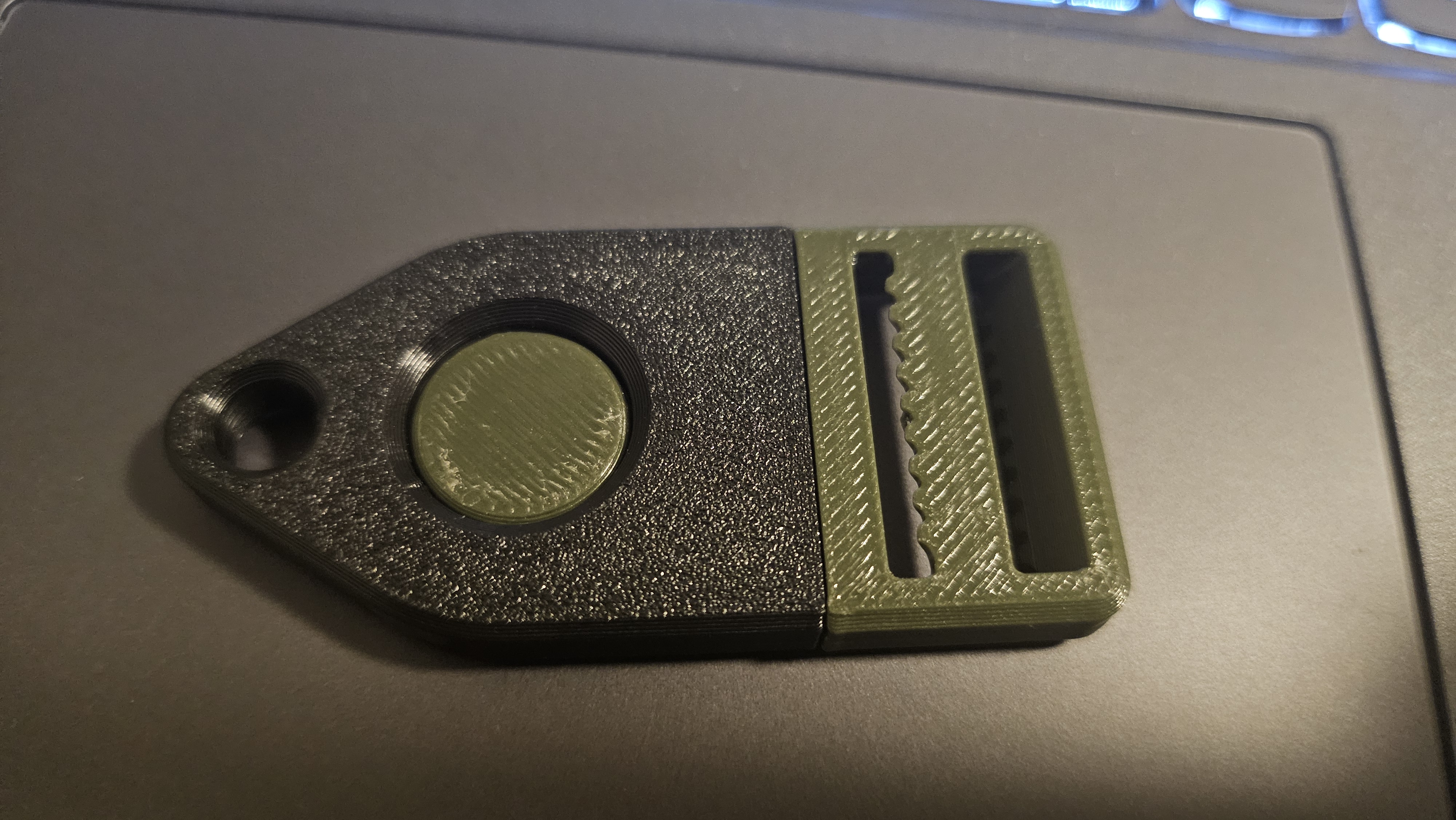

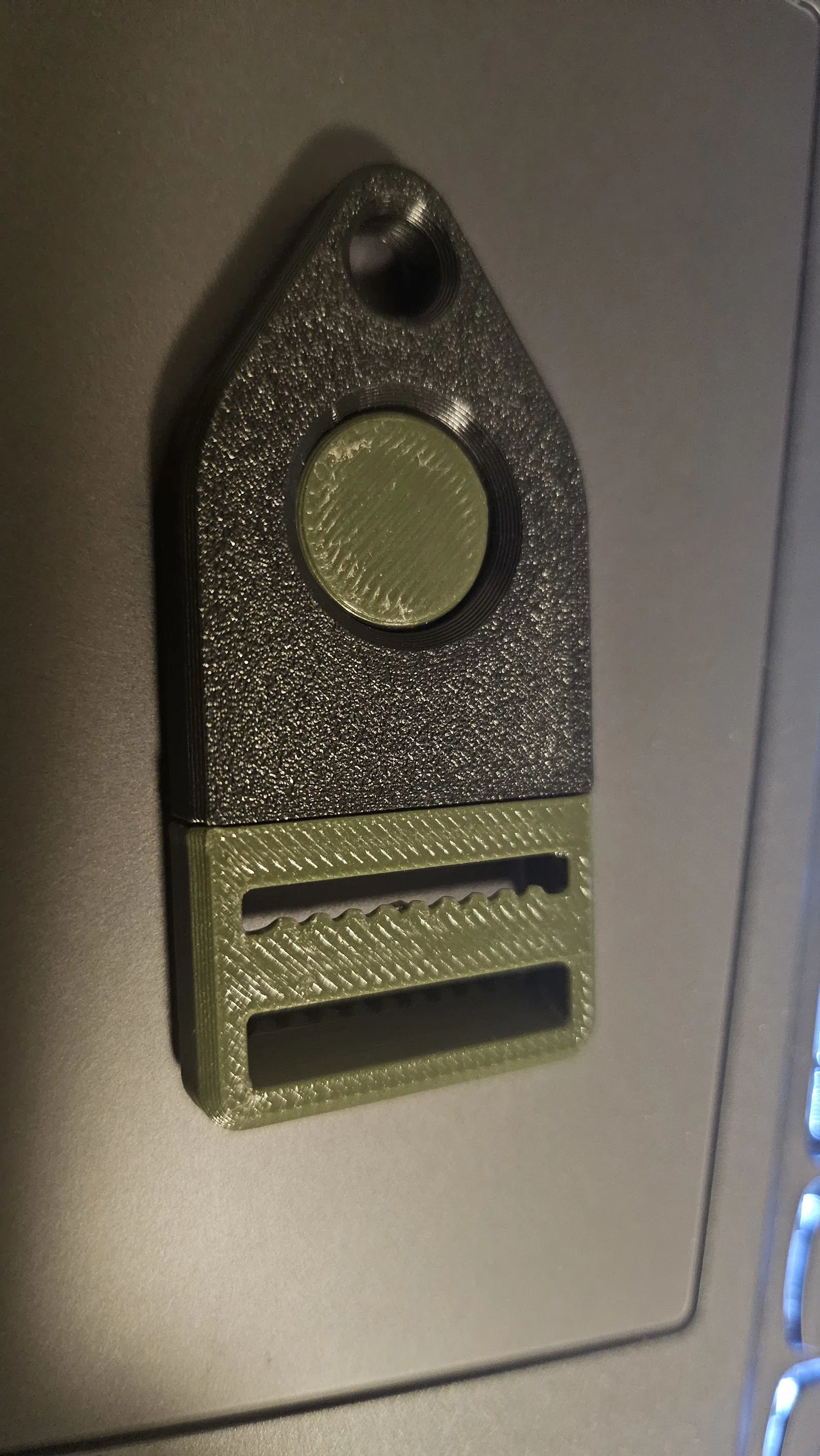

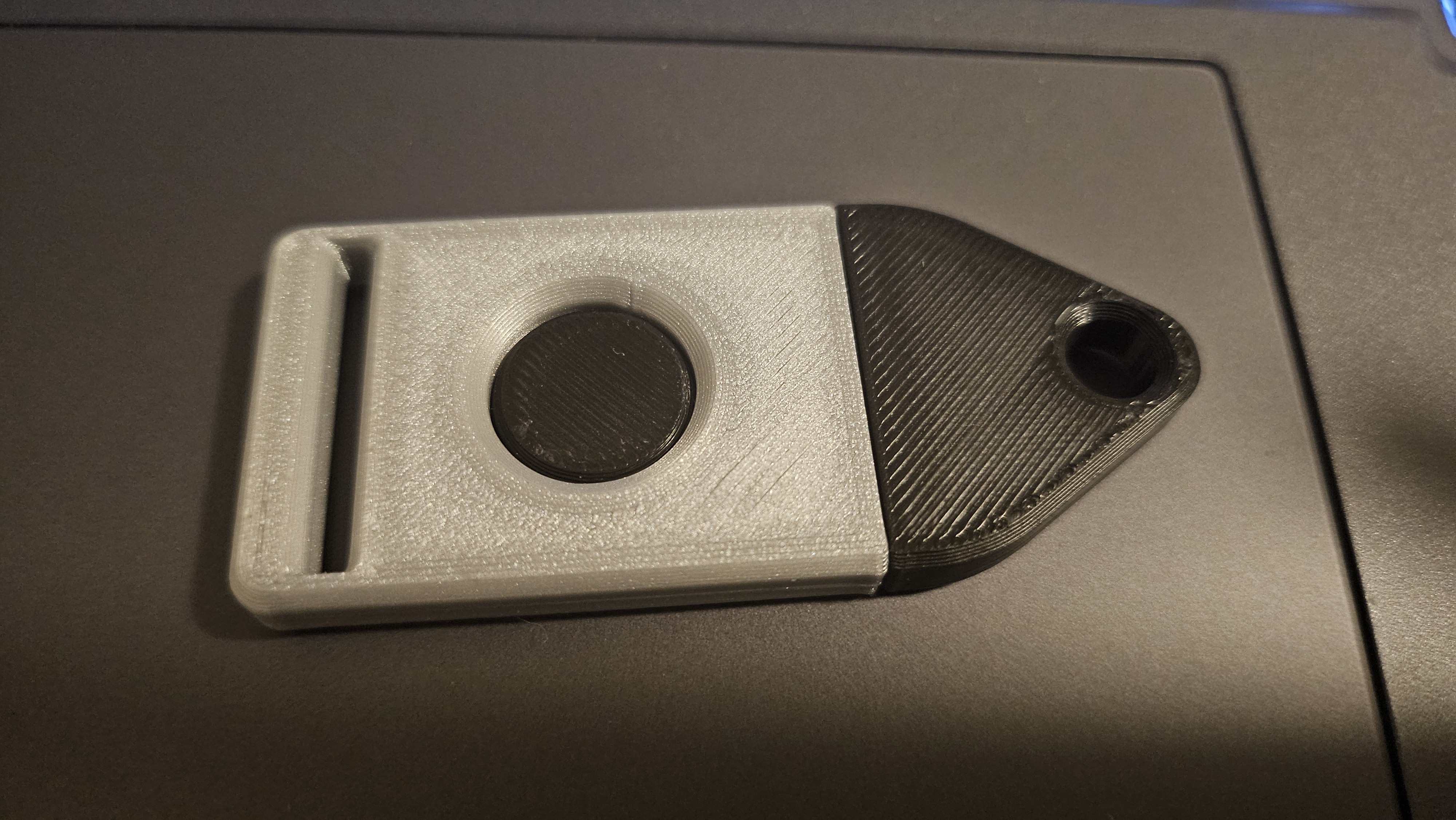

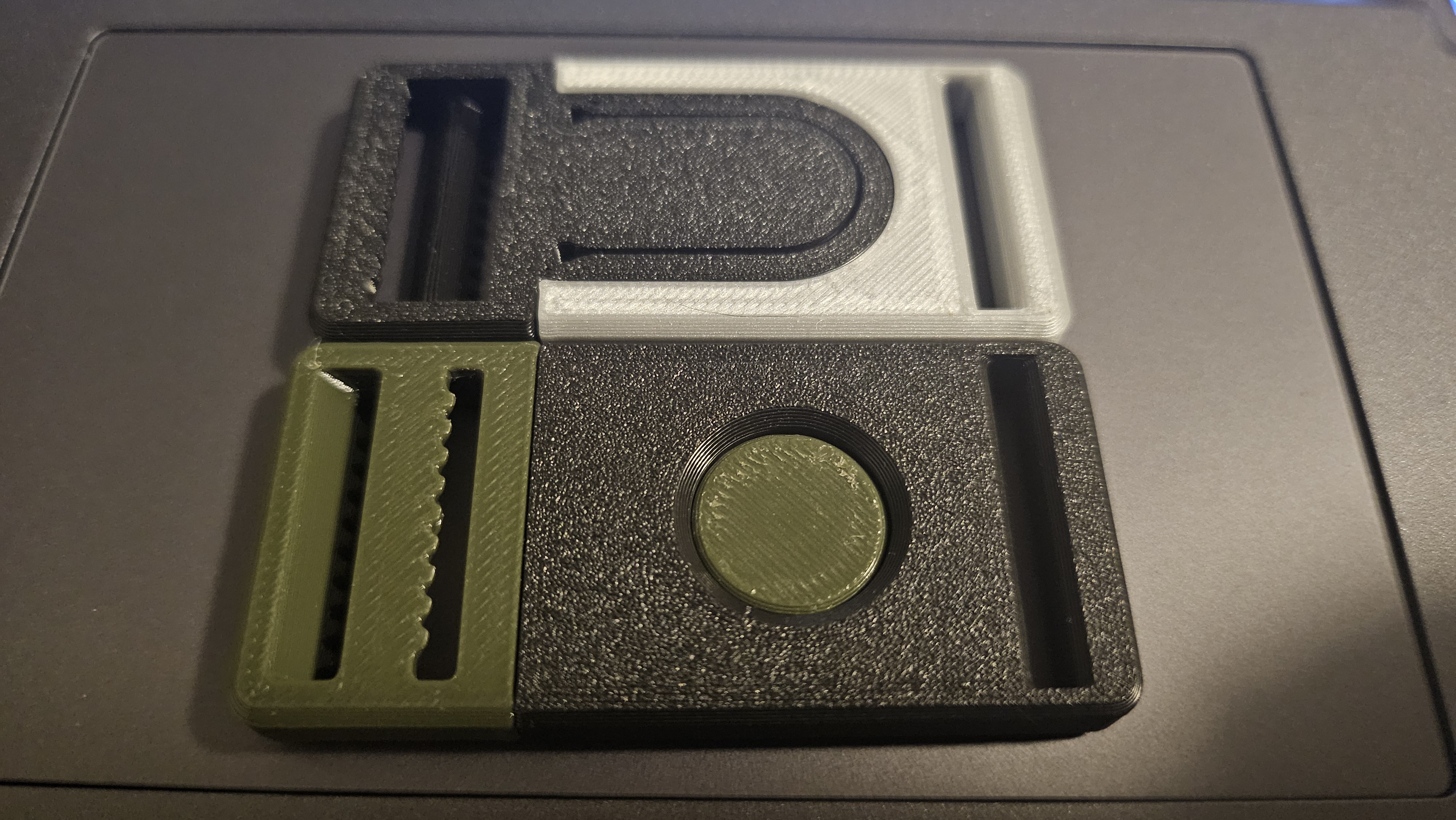

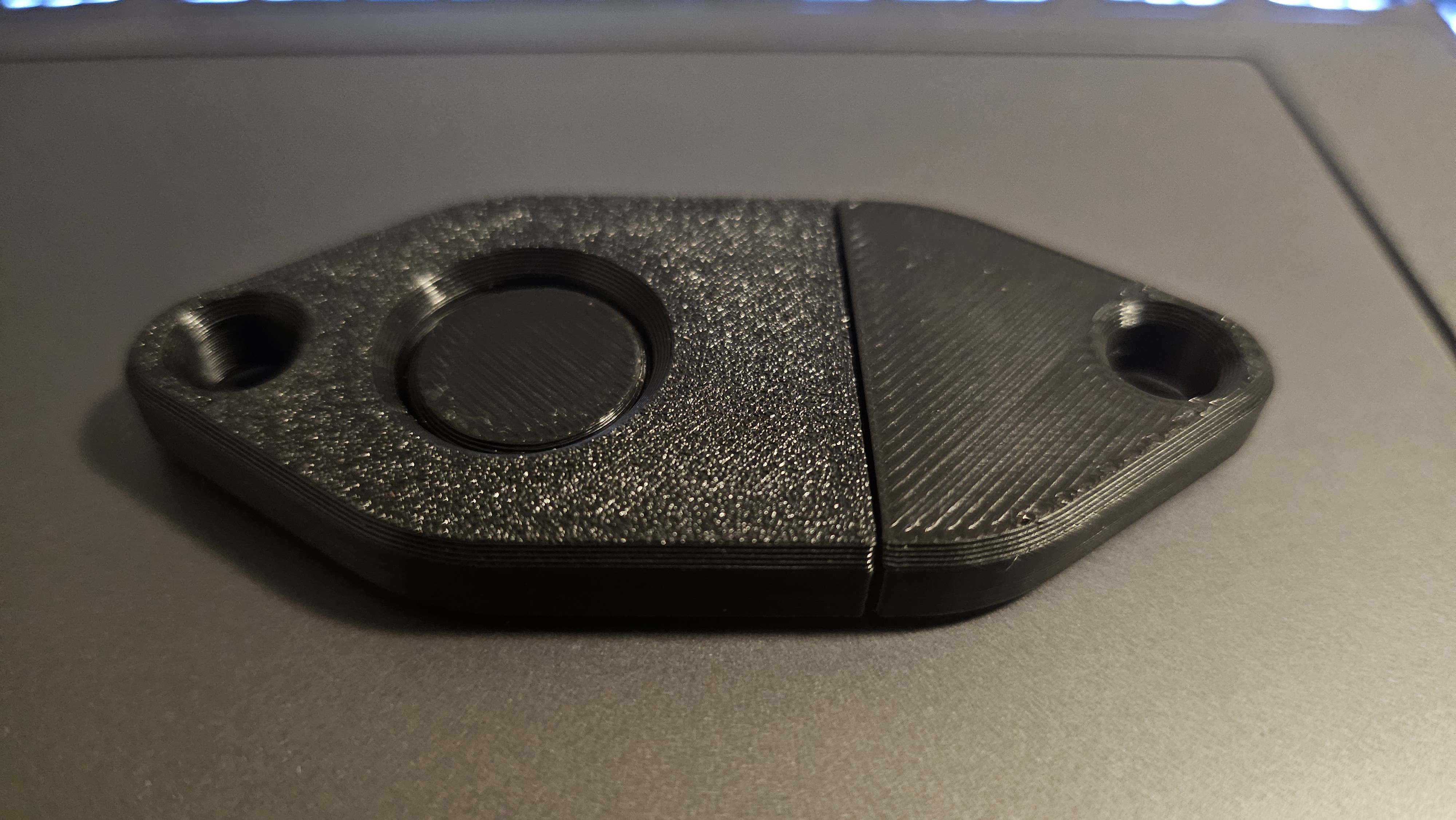

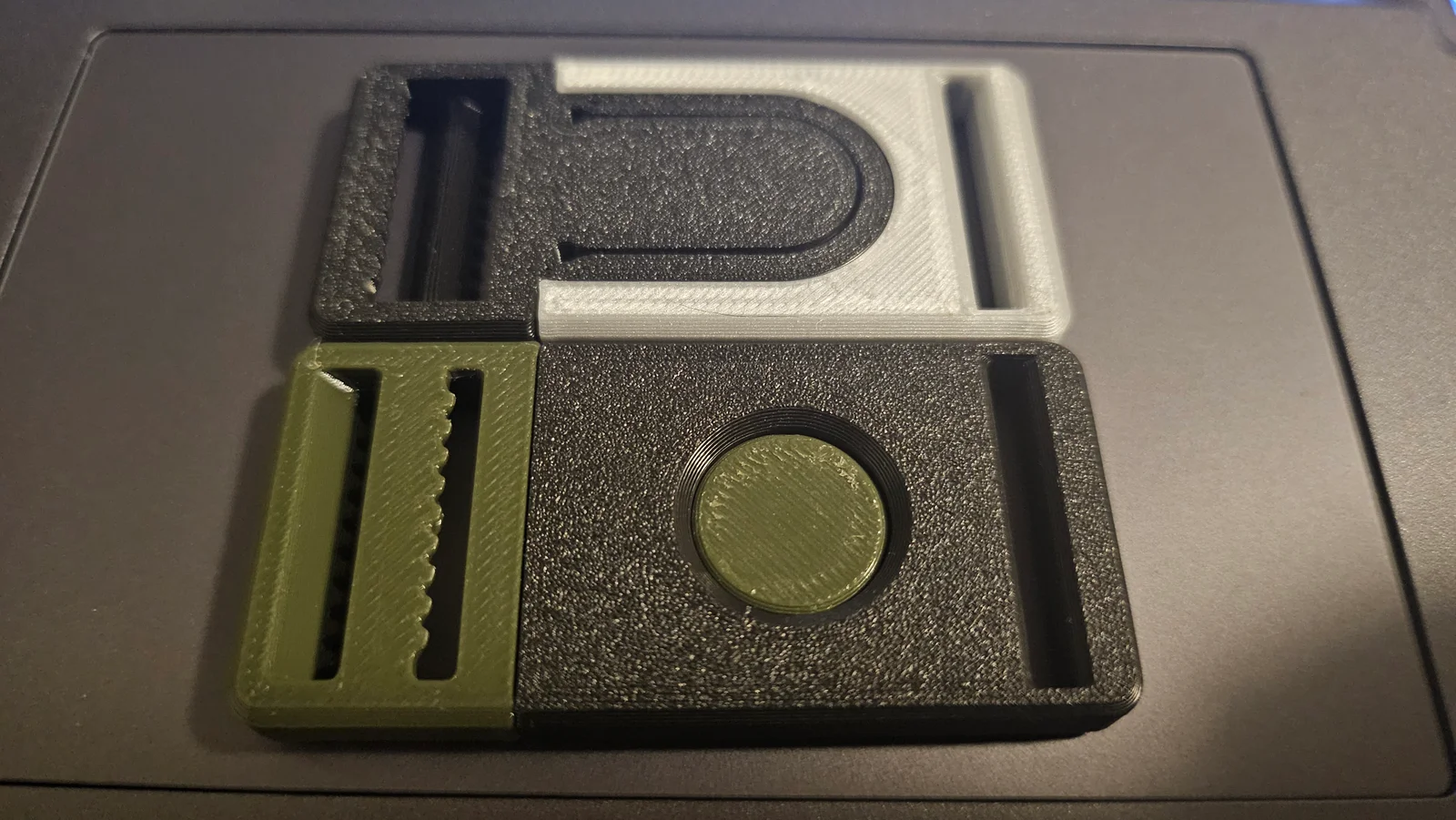

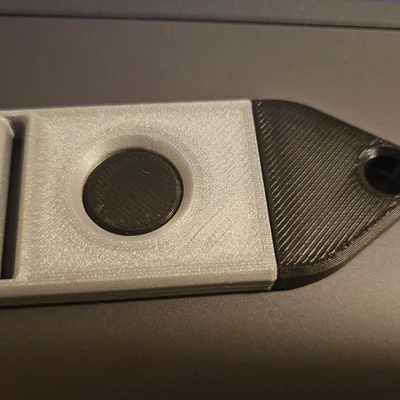

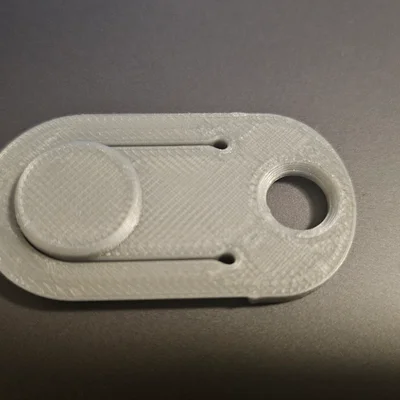

Mọi bộ phận đều được thiết kế để in mà không cần support. Anh em có thể phối bất kỳ bộ phận đực/cái nào với nhau.

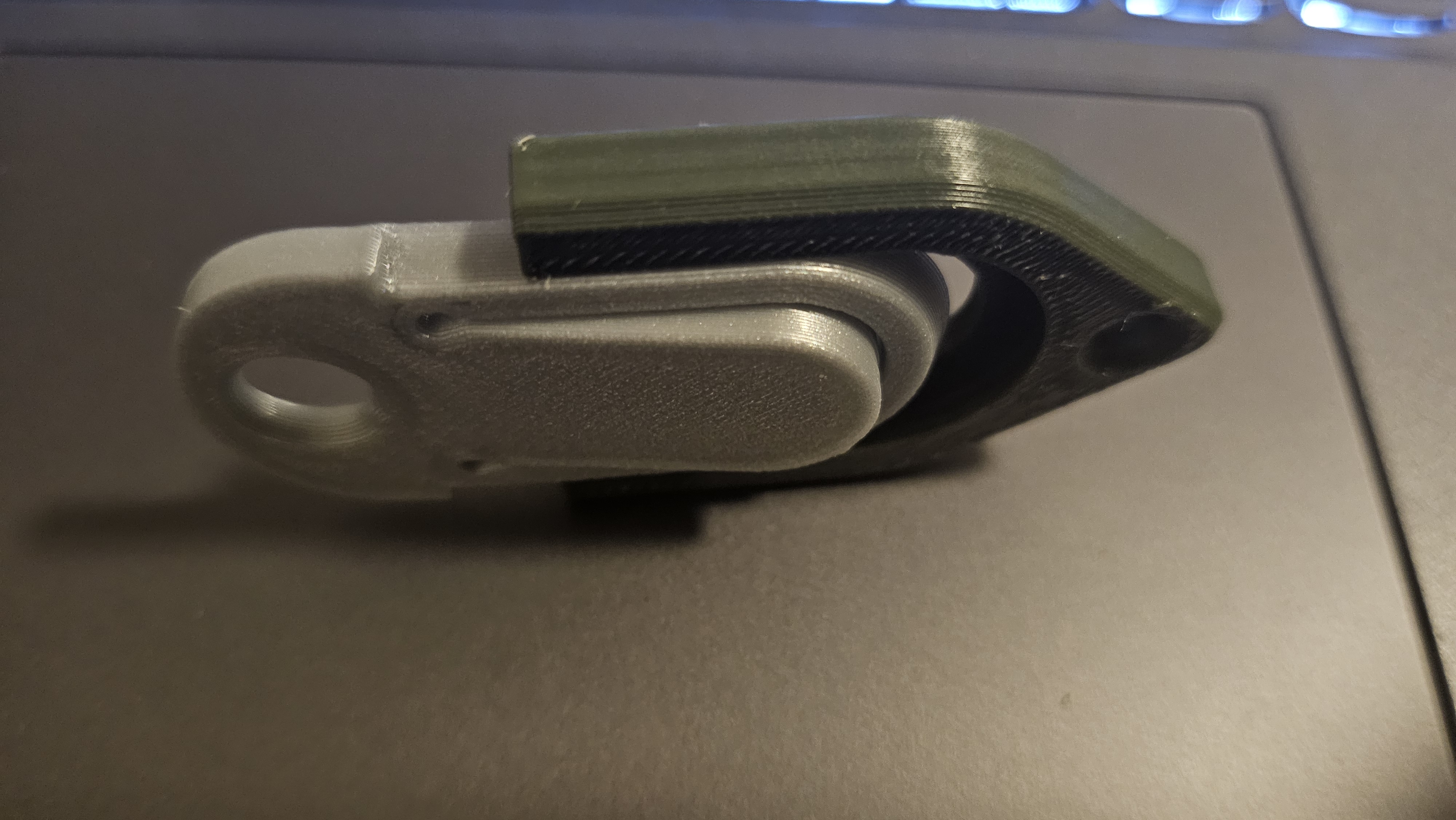

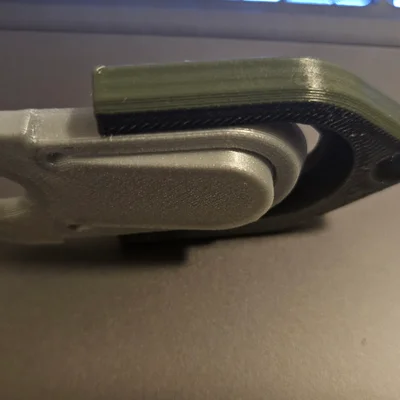

Một điểm đặc biệt của thiết kế này là khả năng tháo mở nhanh. Bằng cách ấn vào bộ phận đực như thể muốn bẻ khóa ra ngoài rồi kéo nó ra, anh em có thể mở cơ cấu mà không cần ấn nút. Với chút luyện tập thì làm cái này nhanh gọn lẹ luôn. Điều này cũng có nghĩa là khóa gài sẽ không ổn định theo hướng đó - cái này là cố ý thiết kế vậy đó, nên có thể nó sẽ không phù hợp với vài ứng dụng.

Tui thiết kế nó với dung sai khá là khít để hạn chế tối đa tiếng lạch cạch. Nếu có anh em nào gặp vấn đề mà có hứng thú thì tui có thể tải lên các mẫu có dung sai cao hơn.

Tui khuyên dùng PETG nhưng tùy anh em thôi.

Và để trả lời câu hỏi anh em đang tự hỏi: Dĩ nhiên là có tiếng 'tách' đã tai khi đóng nó lại rồi :D

Cập nhật 30.06.24: Thêm các mẫu dung sai khác nhau
