Hộp đựng bụi tái sử dụng cho Xiaomi Dreame D10+ Robot Vacuum

Cái Xiaomi Dreame D10Plus này có trạm sạc tự động hút bụi, xài túi đựng bụi xài một lần rồi bỏ. Tui không thích vậy lắm vì thấy nó phí phạm.

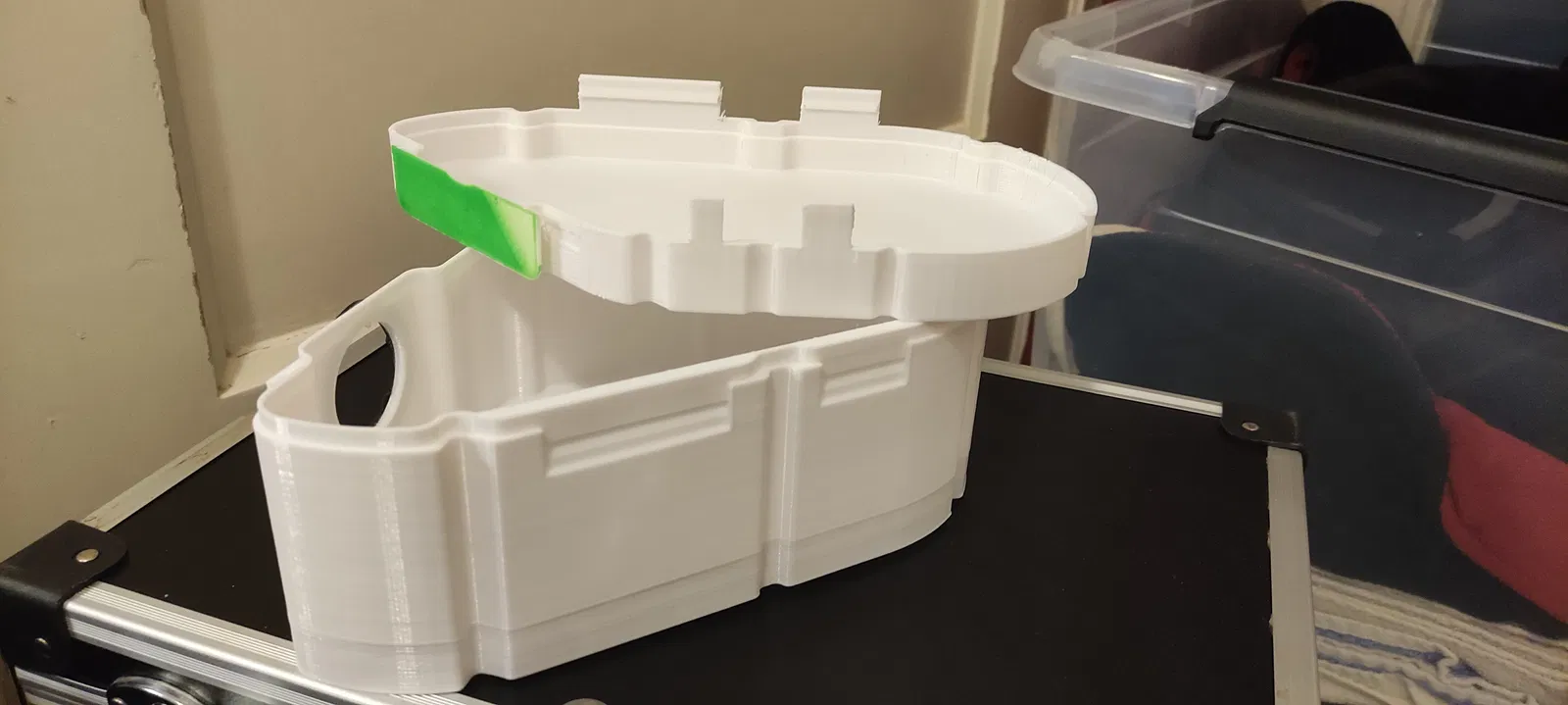

Thay vào đó, tui thiết kế cái thùng rác tái sử dụng được, gắn vừa cái lọc HEPA dự phòng của máy hút bụi ngay ở dưới đáy, kèm theo nắp gài vô là xong, tiện lợi cho việc đổ bụi ra khỏi cái khay đựng bụi. Cái lọc HEPA này được đặt ngay trên cái chỗ mà luồng khí hút vô trong trạm sạc đó.

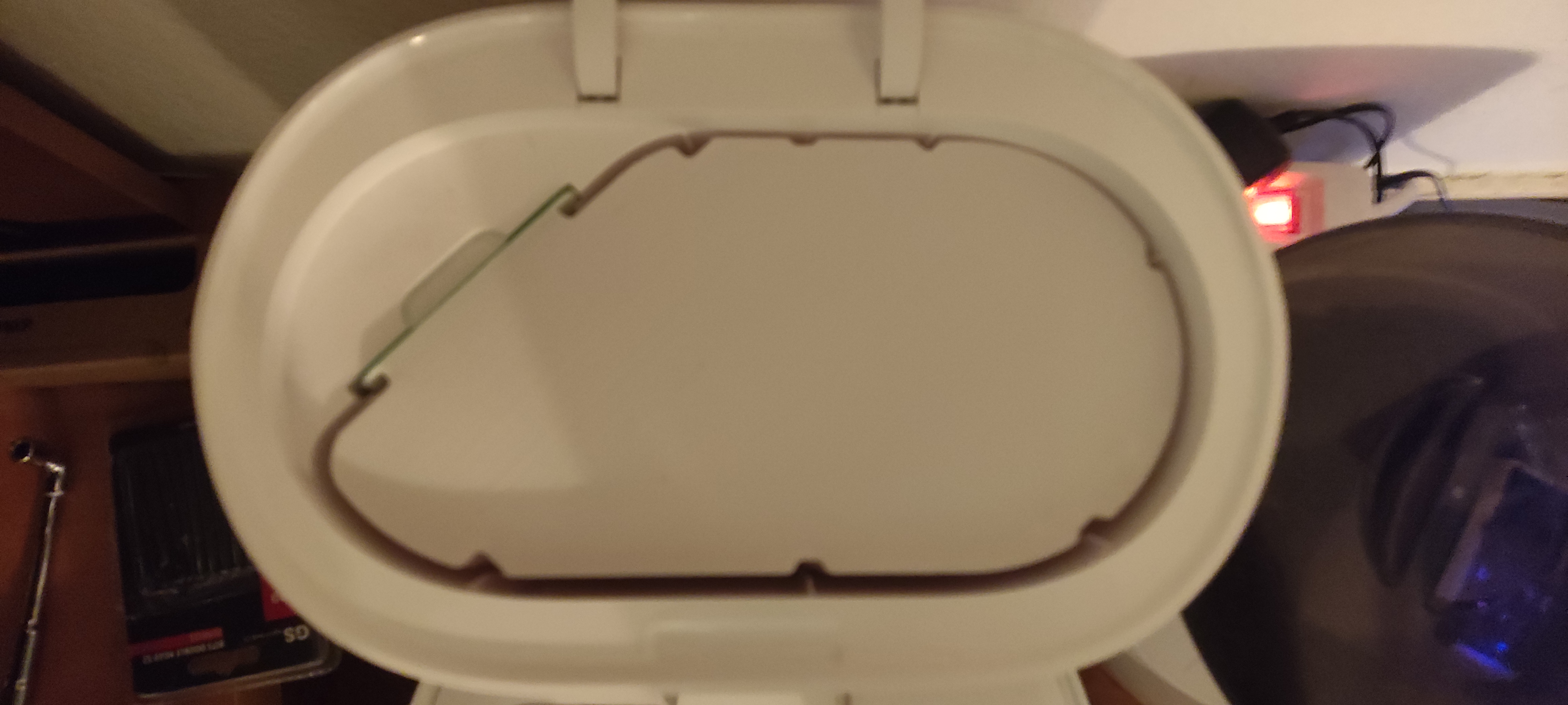

Tui cũng có gửi kèm file in cái vòng đệm bằng TPU để đảm bảo kết nối kín khí giữa trạm sạc và thùng rác, mà bạn cũng có thể tận dụng cái vòng đệm từ túi bụi cũ cũng được nha.

Cách lắp ráp:

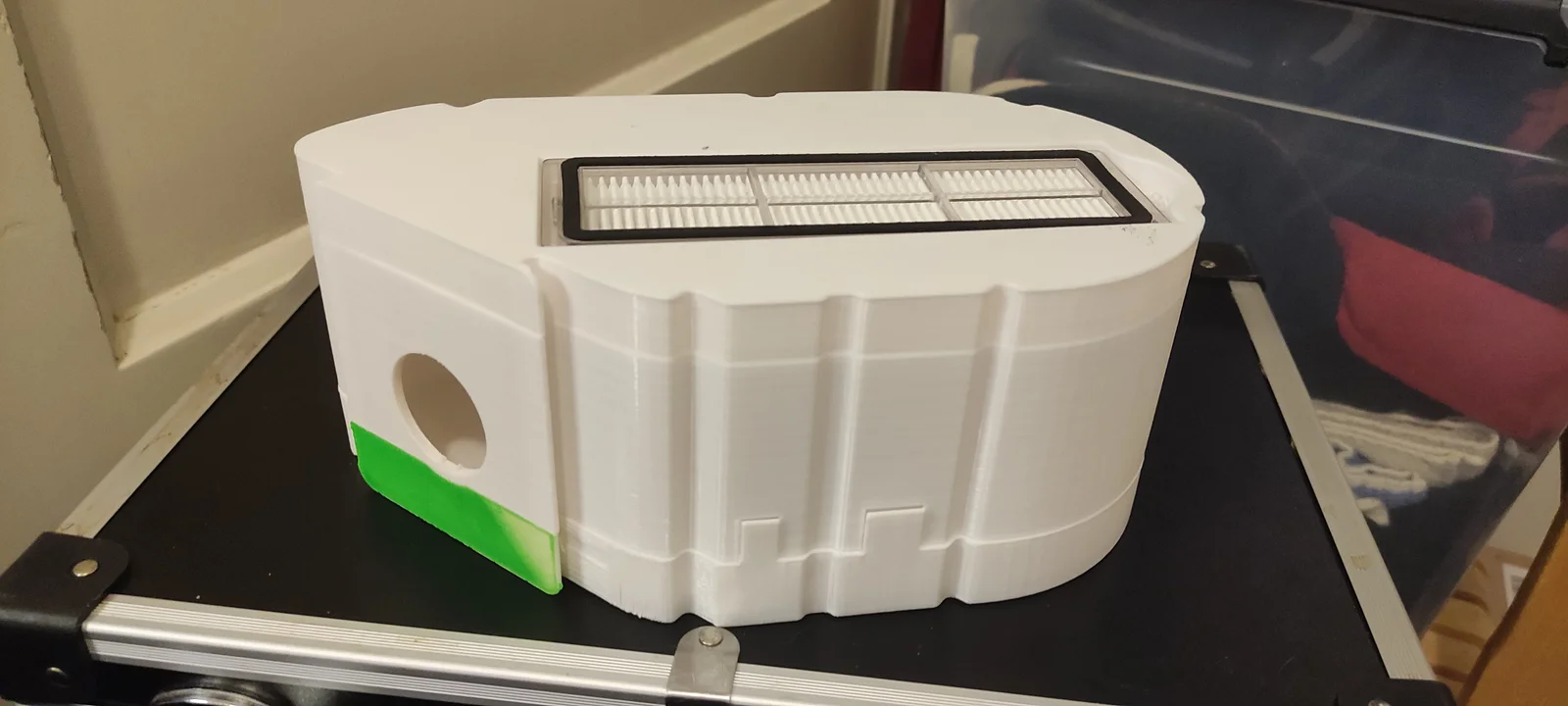

1. Gắn lọc HEPA vô khe ở đáy khay đựng bụi.
2. Dán vòng đệm (in ra hoặc tận dụng) quanh cái lỗ hình cầu.
3. Gài nắp lại là xong.

Tui in bằng PLA, nhưng nếu in bằng PETG thì mấy cái khớp gài sẽ ngon hơn đó.

File STL đã được đặt ở hướng in tối ưu. Cái nắp thì tui đặt hướng vậy để mấy cái khớp gài được chắc chắn.

Bạn cần in support cho cái nắp. Còn cái đế thì nếu bạn in đặc ruột (solid infill) trước thì có thể không cần support, nhưng tốt nhất là cứ in support cho cái khe để lọc HEPA vô.
